ABS e EBD su Fiat Strada: Tutto Quello Che Devi Sapere

L'ABS (Anti-lock Braking System) e l'EBD (Electronic Brakeforce Distribution) sono due sistemi di sicurezza fondamentali che hanno rivoluzionato la guida moderna, specialmente in situazioni di emergenza. Questi sistemi, ormai presenti su tutte le vetture di nuova immatricolazione, inclusa la Fiat Strada, lavorano in sinergia per ottimizzare la frenata e garantire il massimo controllo del veicolo. Comprendere il loro funzionamento, i vantaggi e come affrontare eventuali malfunzionamenti è cruciale per ogni automobilista.

Il Sistema ABS: Controllo della Frenata Senza Bloccaggio

L'ABS è un sistema di sicurezza attivo progettato per impedire il bloccaggio delle ruote durante la frenata, un evento che potrebbe far perdere al conducente il controllo del veicolo. Quando si frena bruscamente, specialmente su superfici scivolose come strade bagnate o ghiacciate, le ruote possono smettere di girare e “bloccare” il veicolo, causando una perdita di aderenza e riducendo la capacità di sterzare. L'ABS evita questo problema monitorando la velocità di rotazione delle ruote e modulando automaticamente la forza frenante.

Il principio fondamentale dell'ABS è semplice ma rivoluzionario: mantenere il controllo direzionale del veicolo anche durante frenate brusche, evitando che le ruote si blocchino completamente. Questo significa che, anche in una frenata di panico, il guidatore ha la possibilità di evitare eventuali ostacoli, un beneficio significativo per la sicurezza stradale.

Componenti e Funzionamento dell'ABS

Il sistema ABS è composto da quattro elementi principali che lavorano in concerto:

1. Sensori di velocità: Montati su ciascuna ruota, questi sensori determinano l'accelerazione o la decelerazione della ruota. Utilizzano un magnete e un sensore ad effetto Hall, oppure un sensore a riluttanza variabile e una bobina elettromagnetica per generare un segnale. La rotazione della ruota o del differenziale induce un campo magnetico attorno al sensore, le cui fluttuazioni generano una tensione. Poiché la tensione indotta nel sensore è il risultato della rotazione della ruota, questo sensore può diventare impreciso a basse velocità. I sensori monitorano costantemente la rotazione di ogni ruota e trasmettono questi dati alla centralina elettronica.
2. Centralina elettronica (ECU): È un'unità di controllo elettronica che riceve informazioni da ciascun sensore di velocità delle ruote. Se una ruota perde aderenza, il segnale viene inviato alla centralina. Quando la centralina rileva che una o più ruote stanno per bloccarsi (identificabile da una brusca decelerazione rispetto alle altre), interviene modulando la pressione del freno su quella ruota.
3. Modulatore idraulico (valvole): Nel circuito frenante di ciascun freno controllato dall'ABS è presente una valvola. Queste valvole regolano la pressione del liquido frenante. Se uno o più sensori rilevano una decelerazione improvvisa di una ruota, che potrebbe indicare un blocco imminente, la centralina invia un segnale al modulatore idraulico che interviene immediatamente riducendo la pressione del liquido freni sulla ruota interessata. La valvola blocca il circuito, isolando quel freno dal cilindro maestro. La maggior parte dei problemi del sistema di valvole è dovuta all'ostruzione delle valvole stesse. Quando una valvola è ostruita, non è in grado di aprirsi, chiudersi o cambiare posizione.
4. Pompa idraulica: La pompa dell'ABS viene utilizzata per ripristinare la pressione nei freni idraulici dopo che le valvole l'hanno rilasciata. Dopo che una valvola ha scaricato la pressione applicata dall'utente, la pompa viene utilizzata per ristabilire la quantità desiderata di pressione nel sistema frenante.

Quando entra in funzione il sistema ABS, il conducente avverte delle vibrazioni provenire dal comando del freno, causate dalla variazione della pressione del fluido nel circuito frenante. È importante sottolineare che questa sensazione è assolutamente normale e indica il corretto funzionamento del sistema, non un malfunzionamento. Molti incidenti sono causati da persone che, sentendo il pedale vibrare, si spaventano e rilasciano il freno non completando la frenata. Per ovviare al problema, alcune autovetture sono dotate di un sistema frenante che comprende l'assistente di frenata di emergenza (o di panico).

Vantaggi dell'ABS per la Sicurezza

I benefici dell'ABS in termini di sicurezza stradale sono molteplici e scientificamente dimostrati.

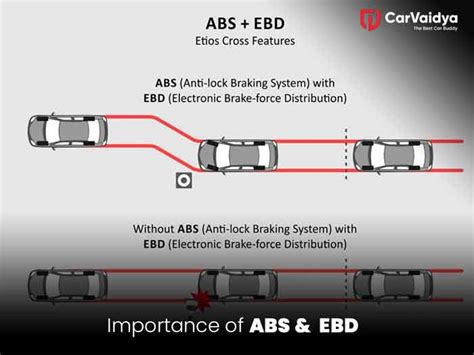

• Mantenimento del controllo direzionale: Il principale vantaggio è la capacità di mantenere il controllo del veicolo anche durante frenate di emergenza. Un veicolo è capace di girare sterzando le ruote grazie alla forza di attrito radente statico che agisce tra esse e l'asfalto. L'attrito radente statico è presente solo durante il rotolamento delle ruote sull'asfalto. L'ABS è dunque capace di evitare, entro i limiti della fisica, improvvisi comportamenti sovrasterzanti (per esempio testacoda dovuti al bloccaggio delle ruote posteriori) e sottosterzanti (per esempio dovuti al bloccaggio delle ruote anteriori).
• Riduzione dello spazio di frenata: L'ABS contribuisce a ridurre gli spazi di frenata su superfici a bassa aderenza come asfalto bagnato, neve o ghiaccio. Il valore massimo di frenata non si ottiene con le ruote bloccate; infatti, la frenata ottimale si raggiunge quando le ruote hanno un leggero slittamento (tipicamente tra 10% e 30%). Il sistema ABS agisce evitando il bloccaggio degli pneumatici e tentando di restare proprio in questo range di slittamento.
• Riduzione dell'usura degli pneumatici: Un ulteriore vantaggio è la riduzione dell'usura degli pneumatici durante le frenate brusche, poiché il sistema impedisce lo slittamento che causerebbe la formazione di "piattini" sulla superficie del battistrada.

L'ABS è particolarmente utile in situazioni di emergenza, dove il tempo di reazione è critico e la possibilità di errore umano è alta. Grazie a questa tecnologia, il rischio di incidenti causati da frenate improvvise su superfici a bassa aderenza è notevolmente ridotto.

Limiti dell'ABS

Nonostante i numerosi vantaggi, l'ABS presenta alcuni limiti. In linea teorica, con una frenata in ABS su terreni a media aderenza e non compatti, come fango, neve fresca, terra battuta o simili, non si raggiunge la massima decelerazione possibile. Infatti, su questi terreni si ha una frenata più efficace quando la ruota si blocca e accumula materiale davanti ad essa, producendo un effetto di attrito meccanico notevole. Lo svantaggio di una ruota bloccata, tuttavia, è la perdita di capacità direzionale.

Inoltre, il miglioramento dello spazio di frenata non è assoluto: la miglior frenata (detta "best drive") di un guidatore molto esperto è leggermente migliore di una frenata dell'ABS. Tuttavia, l'ABS non ha svantaggi nell'utilizzo su asfalto, asciutto o bagnato, rispetto a un impianto che ne è privo.

L'EBD: Ottimizzazione della Distribuzione della Forza Frenante

L'EBD (Electronic Brakeforce Distribution) è un sistema avanzato che lavora in sinergia con l'ABS per ottimizzare la distribuzione della forza frenante tra le ruote del veicolo. Mentre l'ABS si concentra sul prevenire il blocco delle ruote, l'EBD si occupa di modulare la forza frenante su ciascuna ruota in base alle condizioni di carico e alla situazione di guida.

Funzionamento dell'EBD

Il funzionamento dell'EBD è fondamentale per garantire una frenata equilibrata e stabile. Il tutto opera attraverso sensori che monitorano costantemente parametri come la velocità delle ruote, la pressione del freno e la distribuzione del carico. Questi dati vengono inviati a una centralina elettronica che calcola e regola la forza frenante in modo ottimale per ogni ruota.

Ad esempio, quando un veicolo è carico, la distribuzione del peso cambia, con una maggiore pressione sulle ruote posteriori. Senza l'EBD, questo potrebbe portare a una frenata meno efficace, con il rischio di perdita di controllo. Grazie all'EBD, il veicolo può adattarsi meglio alle diverse condizioni di guida, offrendo un maggiore controllo e riducendo il rischio di incidenti legati a una distribuzione non uniforme della forza frenante. Questo sistema è un complemento essenziale all'ABS, garantendo che ogni ruota riceva la giusta quantità di forza frenante per massimizzare l'aderenza e la stabilità.

Storia e Evoluzione dell'ABS

Durante la metà del '900, i sistemi anti-bloccaggio (anti-slittamento) erano molto diffusi e spesso inaffidabili. Andando ancora più a ritroso con gli anni, si possono trovare numerosi sistemi e più semplici per la regolazione della frenata, soprattutto in campo aeronautico.

L'ABS, nella sua forma moderna, ha una storia più recente nell'automotive. La prima automobile italiana a essere dotata di questo sistema fu nel 1984 la Lancia Thema, mentre nel 1988 la BMW serie K fu la prima moto ad adottarlo. Da allora, lo sviluppo dell'ABS ha portato a una continua diminuzione del peso e del costo di produzione, permettendo la sua adozione su automobili sempre più piccole ed economiche, fino ad arrivare anche su moto e scooter.

Inoltre, all'ABS sono stati integrati nuovi sistemi di sicurezza come il servofreno, l'EBD (Ripartitore elettronico di frenata), l'ASR (Controllo elettronico della trazione) e l'ESP (Controllo elettronico della stabilità). Dalla sua immissione sul mercato fino a oggi, l'ABS si è evoluto e diversificato, divenendo un sistema complesso e caratterizzato dai vari produttori.

Riconoscere e Gestire un'Avaria dell'ABS o dell'EBD sulla Fiat Strada

Nonostante la loro importanza, è possibile che si verifichino dei guasti all'ABS o all'EBD. In caso di avaria, è fondamentale mantenere la calma e adottare alcune misure precauzionali per garantire la sicurezza durante la guida della propria Fiat Strada.

Segnali di Avaria

La prima e più comune indicazione di un problema è l'accensione della spia di avvertimento sul cruscotto. Questa è generalmente gialla o arancione e rappresenta l'icona dell'ABS o un simbolo simile. La spia luminosa dell'ABS si accende all'avvio (assieme a tutte le altre: ESP, liquido freni/freno di stazionamento, motore, airbag, livello olio motore, ecc.) per effettuare il check del sistema, per poi spegnersi se il check è stato superato con successo. Anche durante una frenata in ABS, la spia resta spenta. Se la spia ABS resta accesa o si accende durante la marcia, allora l'ABS è in avaria. Di norma, la spia dell'ABS ha un colore rosso vivo.

Attenzione: se una vettura è dotata anche di ASR o ESP (che comprende ASR ed ABS), allora tali spie sono solitamente giallo/ocra. Normalmente sono spente, ma lampeggiano durante l'intervento ASR e/o ESP.

Oltre all'accensione della spia, esistono altri sintomi che possono indicare un malfunzionamento del sistema ABS. Uno dei più comuni è la vibrazione anomala del pedale del freno durante normali frenate (non di emergenza). Un altro sintomo è la risposta irregolare dei freni, con l'auto che tende a tirare da un lato durante la frenata. Il guasto della pompa e del modulo ABS di Fiat Strada causerà spesso uno squilibrio del freno, non consentendo il fluido a una o più ruote.

Cosa Fare in Caso di Avaria

In caso di avaria, è consigliabile adottare le seguenti misure:

1. Ridurre la velocità: Senza il supporto dell'ABS, le ruote potrebbero bloccarsi durante una frenata brusca, specialmente su superfici scivolose.
2. Evitare frenate brusche: Poiché l'ABS non è operativo, cercare di evitare frenate improvvise. Utilizzare la tecnica di frenata a intervalli, applicando e rilasciando il pedale del freno in modo controllato per evitare il blocco delle ruote.
3. Prestare attenzione alle condizioni stradali: Su strade bagnate, ghiacciate o innevate, è necessario aumentare ulteriormente la prudenza.
4. Far controllare il veicolo al più presto: Non ignorare l'avaria e far controllare il veicolo da un meccanico qualificato il prima possibile. Anche se l'ABS e l'EBD non sono operativi, i freni del veicolo continueranno a funzionare, ma senza l'assistenza elettronica.

Problemi Comuni e Loro Cause

I problemi ai sensori ABS sono tra i guasti più frequenti del sistema. I sensori possono sporcarsi a causa dell'accumulo di polvere dei freni, fango o detriti metallici, oppure danneggiarsi per urti o vibrazioni eccessive. Anche problemi elettrici come fusibili bruciati o cavi scollegati, fino a guasti più seri alla centralina elettronica o al modulatore idraulico, possono causare l'accensione della spia.

Manutenzione e Costi di Riparazione

Il sistema ABS non richiede una manutenzione specifica programmata, ma alcuni controlli periodici possono prevenire problemi e malfunzionamenti. La manutenzione dell'impianto frenante tradizionale (pastiglie, dischi, liquido freni) influisce indirettamente anche sull'efficienza dell'ABS.

In caso di sensore ABS sporco, la pulizia può essere effettuata anche da un automobilista con un minimo di competenze meccaniche. La procedura richiede di sollevare l'auto con un cric, rimuovere la ruota interessata, individuare il sensore (solitamente vicino al mozzo della ruota) e pulirlo delicatamente con un panno morbido e un detergente specifico per componenti elettronici.

I costi di riparazione del sistema ABS in Italia possono variare significativamente in base al tipo di intervento necessario e al modello di auto, inclusa la Fiat Strada. Indicativamente, la sostituzione di un sensore ABS può costare tra 100 e 250 euro, comprensivi di manodopera. Interventi più complessi, come la sostituzione della centralina elettronica o del modulatore idraulico, possono raggiungere costi decisamente più elevati, tra i 400 e i 1.000 euro. È importante sottolineare che molti problemi all'ABS sono causati da sensori sporchi o cablaggi danneggiati, interventi relativamente economici se diagnosticati tempestivamente.

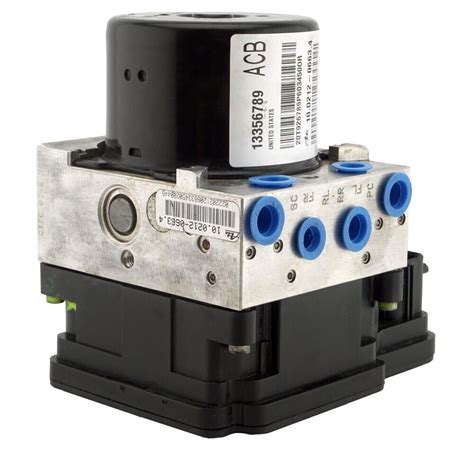

Servizi di Ricondizionamento Centralina ABS

Per la riparazione di centraline difettose, esiste la possibilità di ricondizionamento. Questo processo prevede la rimozione della centralina difettosa dal veicolo e la sua spedizione a un centro specializzato. Dopo averne verificato le problematiche, si procede al ricondizionamento e alla restituzione accompagnata da una garanzia.

Dettagli del ricondizionamento:

• Prenotazione e Spedizione: Una volta completato il pagamento, l'intervento presso l'officina viene automaticamente prenotato e vengono fornite istruzioni complete e dettagliate per la spedizione della centralina. È possibile monitorare la centralina in ogni momento.
• Verifica e Rimborso: Se la centralina non dovesse risultare difettosa, si procede con il rimborso, trattenendo le spese di spedizione e una quota per i test effettuati.
• Compatibilità: È fondamentale accertarsi che i codici componente sulla propria centralina corrispondano al servizio di ricondizionamento selezionato. Non tutti i componenti possono essere riparati. Se il componente non può essere riparato, si procede con il rimborso spese e con la restituzione.
• Tempi di Consegna: Il tempo di consegna indicato è il numero stimato di giorni lavorativi in cui l'unità sarà completata. Non include i tempi di spedizione, i fine settimana o le festività nazionali.
• Programmazione Originale: Verrà mantenuta tutta la programmazione originale; una volta ricevuta, non è necessario riprogrammare la centralina. Tuttavia, in circostanze particolari, potrebbe essere necessario sostituire il software della centralina (ad esempio se è danneggiato o presenta problemi); in questo caso, verrà inviata una comunicazione in merito prima di procedere al ricondizionamento.
• Restituzione: Il ritiro dell'unità (nel Regno Unito e in Italia) è gratuito e viene programmato durante la procedura di pagamento. La spedizione riguarda la restituzione via corriere espresso; le spese di spedizione variano in base alla nazione/regione di provenienza e saranno definite prima di completare il pagamento.

Per la reinstallazione possono essere richiesti strumenti diagnostici professionali e/o conoscenze specifiche. Dopo l'installazione, devono essere eseguiti la cancellazione dei codici di guasto e controlli diagnostici professionali.

L'ABS su Asfalto Bagnato e Pneumatici Usurati

Una delle domande più frequenti riguarda l'efficacia dell'ABS in condizioni di scarsa aderenza. L'ABS è progettato per funzionare efficacemente su asfalto bagnato, neve o ghiaccio. Anche se il sistema può sembrare meno efficace in queste condizioni estreme, il suo intervento è cruciale per prevenire il bloccaggio delle ruote e mantenere il controllo direzionale.

Allo stesso modo, l'ABS funziona anche con pneumatici usurati, ma la sua efficacia risulta ridotta. Il sistema può impedire il bloccaggio delle ruote, ma non può compensare la ridotta aderenza offerta da pneumatici con battistrada consumato. In caso di guida su neve o ghiaccio, un leggero slittamento delle ruote può talvolta aiutare a creare un "cuneo" di neve davanti allo pneumatico, riducendo lo spazio di arresto; tuttavia, l'ABS interviene per garantire il mantenimento della direzionalità.

Ricordiamo infine che l'ABS è un sistema di assistenza alla guida, non un sostituto della prudenza del conducente. È fondamentale per gli automobilisti italiani comprendere il funzionamento dell'ABS e la capacità di riconoscere i sintomi di un malfunzionamento, elementi cruciali per garantire la propria sicurezza e quella degli altri utenti della strada.
