La trasmissione di potenza in un veicolo, sia esso un'automobile o uno scooter, è un processo complesso che si affida a componenti meccanici precisi per garantire un funzionamento fluido e sicuro. Al centro di questo sistema si trova la frizione, un dispositivo cruciale che permette di disaccoppiare temporaneamente il motore dalla trasmissione, consentendo cambi di marcia agevoli e la possibilità di mantenere il motore acceso a veicolo fermo. La corretta interazione tra la frizione e la sua campana è fondamentale per l'efficienza complessiva del sistema di propulsione.
Il Ruolo della Frizione nella Trasmissione di Coppia
Le frizioni sono progettate per innestare e disinnestare la trasmissione dal motore in occasioni specifiche, come ad esempio durante il cambio di marcia. In questo modo, gli alberi di ingresso e uscita dalla frizione vengono disaccoppiati, interrompendo la trasmissione di potenza. Un requisito fondamentale è che il trasferimento della coppia motrice alla trasmissione avvenga in modo graduale e regolare, evitando strappi o sollecitazioni eccessive.
La capacità di coppia di una frizione può essere incrementata attraverso diversi approcci. L'aumento del coefficiente di attrito tra i materiali a contatto, l'incremento dei diametri delle superfici di attrito o un maggiore carico elastico delle molle di pressione sono tutte strategie efficaci. Un approccio alternativo per aumentare la capacità di trasmissione di coppia è quello di incrementare il numero di superfici di attrito.

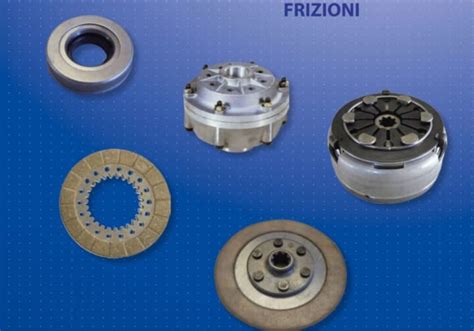

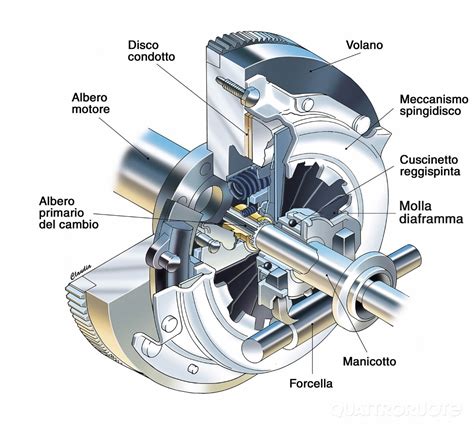

I componenti principali di una frizione includono il volano (o volano bimassa), il disco frizione, lo spingidisco e il cuscinetto reggispinta. Il volano è un grande disco in acciaio o alluminio. Il disco della frizione è una piastra in acciaio, ricoperta da un materiale di attrito, inserita tra il volano e lo spingidisco. La piastra di pressione, o spingidisco, è una superficie di attrito metallica caricata a molla e imbullonata al volano. Quando il pedale della frizione viene premuto, il "cuscinetto di lancio" spinge il meccanismo di rilascio dello spingidisco.
Il funzionamento della frizione può essere eseguito meccanicamente o tramite un sistema di pressione idraulica. Un meccanismo di frizione a cavo è relativamente semplice: un cavo collega direttamente il pedale della frizione alla forcella di rilascio. Su una frizione ad azionamento idraulico, un cilindro principale viene solitamente azionato direttamente dal gruppo del pedale della frizione. I sistemi idraulici richiedono una minore pressione sul pedale e forniscono una forza più uniforme all'innesto della frizione, oltre ad essere adatti per velocità del motore elevate e richiedere meno attrito grazie a un minor numero di parti necessarie per azionare la frizione.
L'Importanza della Campana Frizione
La campana della frizione, spesso integrata con la scatola del cambio, svolge un ruolo essenziale nell'alloggiamento e nel corretto funzionamento della frizione stessa. La sua integrità strutturale e la precisione delle sue dimensioni sono fondamentali per prevenire problemi come lo slittamento o il malfunzionamento della frizione.
Nel contesto degli scooter, la campana della frizione è un componente chiave della trasmissione. Questo meccanismo consente di tenere il motore acceso a veicolo fermo e di riprendere la marcia senza difficoltà. Durante la manutenzione della trasmissione automatica dello scooter, è importante ispezionare la campana della frizione, insieme alle masse centrifughe, alle molle e al variatore.
Una domanda comune riguarda il gioco presente tra la campana e la frizione: "Quanto gioco ci deve essere tra campana e frizione? Cioè inserendo la frizione nella campana quanto spazio deve esserci tra le due?". Sebbene non esista una misura universale valida per tutti i modelli, un gioco eccessivo può indicare usura di uno o entrambi i componenti, portando a un innesto impreciso o a rumori anomali. Al contrario, un gioco nullo o insufficiente può impedire il disinnesto completo della frizione.
La sostituzione della campana può essere necessaria quando si riscontrano segni di usura, specialmente se la frizione ha percorso molti chilometri, tipicamente oltre i 15.000 km. In questi casi, è spesso consigliabile sostituire sia la frizione che la campana per garantire un accoppiamento ottimale e prevenire futuri problemi.
Evoluzione dei Sistemi di Frizione
Sin dall'inizio della costruzione del primo autoveicolo, è stato necessario escogitare un metodo e un dispositivo per disaccoppiare la trazione dal motore alle ruote. La frizione auto è il dispositivo che trasmette la coppia del motore al cambio e grazie ad essa è possibile effettuare il disaccoppiamento. Buona parte del lavoro è però dovuto a un sistema posto al suo fianco: gli elementi preposti al disinnesto.
Il meccanismo di disinnesto della frizione auto ha subito una forte evoluzione, portando all'automatismo del sistema. Le prime generazioni prevedevano un collegamento diretto dal pedale della frizione alla forcella tramite un cavo regolabile, un sistema semplice ed economico. Tuttavia, con l'aumento della potenza e della coppia dei motori, i costruttori si sono trovati di fronte alla necessità di aumentare la forza di pressione, incrementando di conseguenza la forza esercitata dal guidatore sul pedale.
Utilizzando un sistema di moltiplicazione della pressione con due pompe idrauliche (primaria e secondaria), installate rispettivamente vicino al pedale e sulla campana, non è più necessario esercitare uno sforzo notevole sul pedale della frizione. L'effetto leva è garantito dalla presenza delle pompe idrauliche. Questa evoluzione ha però comportato l'aggiunta di più componenti nel vano motore, aumentando la complessità e i costi.
Per semplificare, è stato sviluppato il CSC (Concentric Slave Cylinder), un cuscinetto reggispinta idraulico, anche se impropriamente denominato, poiché la pompa secondaria viene integrata e non rimossa. Prima dell'avvento del CSC, era possibile robotizzare il disinnesto e l'innesto della frizione con attuatori elettrici o elettroidraulici, ma l'attuazione era indiretta, rendendo difficile il controllo preciso della corsa del cuscinetto.
ZF, ad esempio, ha sviluppato soluzioni per eliminare il pedale della frizione automobilistica contenendo i costi, partendo da un cambio meccanico semplice a cui si aggiunge un'elettronica e un'idraulica che automatizza il cambio marcia e il disinnesto.
Nei veicoli industriali, dove l'idraulica è spesso sostituita da attuazioni pneumatiche, il CSC idraulico aumenta la complessità di montaggio e i costi. Per ovviare a ciò, ZF ha progettato il cuscinetto ConAct, un cuscinetto reggispinta completamente pneumatico, già in uso su molti camion.
Come spurgare il circuito idraulico della frizione agendo dalla vaschetta superiore (ANTEPRIMA)
Segnali di Usura e Manutenzione
Riconoscere i segnali di usura della frizione è fondamentale per evitare danni maggiori e costosi. Alcuni campanelli d'allarme comuni includono:
- Slittamento della frizione: Aumento dei giri del motore senza un corrispondente aumento di velocità. Questo può verificarsi a velocità elevate, a motore freddo, in fase di partenza o in accelerazione. Uno slittamento può anche manifestarsi con una frizione appena montata.
- Aumento dei giri del motore senza corrispondente aumento di velocità: Un sintomo diretto dello slittamento.
- Accensione irregolare, vibrazioni o rumori metallici: Questi possono indicare problemi nella frizione o nei componenti associati.
- Frizione che strappa: Invece di slittare uniformemente, la frizione fa presa all'improvviso per poi perdere contatto, causando vibrazioni nella trasmissione.
- Frizione che non stacca più: Il problema non dipende necessariamente da un danno alla frizione stessa.
- Rumori della frizione: Fischi, cigolii o altri rumori possono essere causati dal cuscinetto reggispinta usurato, da un cuscinetto guida difettoso, da un albero non centrato, da dischi frizione con pre-smorzatori che causano alterazioni del carico, o da componenti montati in modo errato o in posizione sbagliata. Un difetto costruttivo della frizione stessa può anche essere la causa.
La durata di una frizione auto dipende dall'utilizzo del veicolo, dalle sollecitazioni a cui è sottoposta e dallo stile di guida. Certe cattive pratiche possono accelerare l'usura, come utilizzare scorrettamente la frizione in salita facendola slittare, partire con una marcia troppo alta, decelerare e scalare con la frizione abbassata, o un eccessivo carico del veicolo.
La sostituzione della frizione è un intervento ricorrente per gli autoriparatori. È importante che l'automobilista impari ad "ascoltare" i rumori della frizione e a riconoscere i sintomi di un malfunzionamento per portare il veicolo in officina tempestivamente.
In fase di sostituzione di una frizione, è sempre consigliabile controllare anche il cuscinetto guida (detto anche cuscinetto pilota frizione), che guida l'albero di entrata del cambio, e sostituirlo in caso di usura. L'usura di questo cuscinetto può provocare un disallineamento angolare che danneggia la frizione.
Materiali e Tecnologie Avanzate

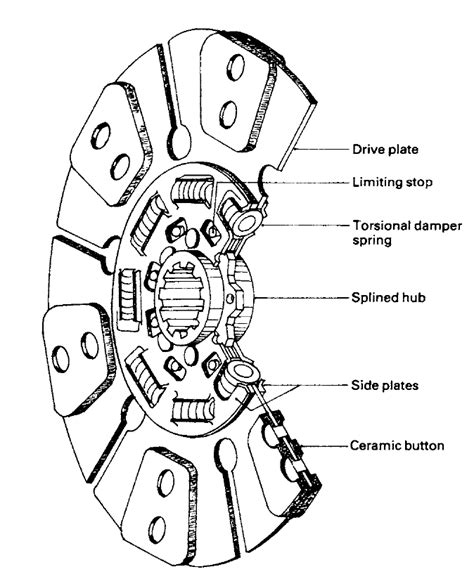

Il materiale utilizzato per gli elementi di attrito è cruciale per le prestazioni e la durata della frizione. Elementi di attrito in materiali ceramici stanno diventando sempre più popolari per le frizioni utilizzate in impieghi gravosi. Questi materiali sono costituiti da polvere ceramica e rame, compressi e riscaldati in modo che il rame fonda, creando adesione tra le particelle ceramiche.
La capacità di coppia può essere incrementata anche aumentando il numero di superfici di attrito, come avviene in alcune moto e veicoli che utilizzano frizioni a più dischi.
Considerazioni sulla Sostituzione e la Scelta dei Componenti
Quando si smonta la trasmissione, è importante prestare attenzione all'alternanza dei dischi, se ce ne sono di particolari da infilare per primi o per ultimi. Se la frizione ha molti chilometri, come nel caso di oltre 15.000 km, si raccomanda la sostituzione completa della frizione e della campana.
La scelta di una nuova campana, come quella menzionata dall'utente, richiede attenzione per assicurarsi che sia compatibile con i pezzi esistenti (come il variatore Malossi con rulli da 16x13 e pesi da 5g, molla di contrasto bianca e mollette frizione gialle). Il prezzo interessante di una campana non deve essere l'unico fattore decisionale; la compatibilità tecnica è prioritaria.
Effettuare la giusta manutenzione della frizione, sia essa di uno scooter o di un'automobile, non è solo una questione tecnica, ma una strategia per tutelare l'investimento. Riconoscere i segnali di usura e intervenire tempestivamente evita danni più estesi, costosi e difficili da riparare. Come linea guida generale, in presenza di slittamento, aumenti di regime o rumori sospetti, è consigliabile prevedere un'ispezione entro i prossimi 5.000 km o il più presto possibile.
