La scelta e la corretta installazione degli iniettori di carburante sono passaggi cruciali per garantire prestazioni ottimali, efficienza nei consumi e conformità alle normative sulle emissioni di qualsiasi motore. Bosch, un nome sinonimo di innovazione e affidabilità nel settore automobilistico, offre una vasta gamma di iniettori common rail progettati per soddisfare le esigenze di un parco veicoli in continua evoluzione, dalle auto d'epoca ai moderni veicoli ibridi. Questa guida approfondita è pensata per fornire informazioni essenziali sia al neofita che all'esperto, coprendo gli aspetti fondamentali della selezione e dell'installazione degli iniettori Bosch.
Comprendere le Esigenze del Motore: Dalla Portata al Pattern di Spruzzo
Prima di addentrarsi nel vasto mondo degli iniettori aftermarket, è fondamentale comprendere come le caratteristiche del motore influenzino la scelta dell'iniettore. Due domande chiave emergono immediatamente: il motore è aspirato o sovralimentato (turbo/supercharged)? E quali sono gli obiettivi in termini di prestazioni ed emissioni?
La distinzione tra motori aspirati e compressi è necessaria per il corretto dimensionamento della portata dell'iniettore. La richiesta di carburante tra queste due tipologie di motore è differente. Un motore aspirato, infatti, generalmente necessita di un rapporto aria-benzina (per la massima potenza) pari a 0,88-0,90 lambda (più o meno da 13:1 a 13.2:1 AFR). Al contrario, un motore turbo o supercharged gradisce rapporti più vicini a 0,80 lambda (11.7:1 AFR) per esprimere la massima potenza.
La seconda domanda è legata alle emissioni e alle strategie di gestione della combustione. Un motore ad alte prestazioni tende solitamente a funzionare "grasso", ovvero con un leggero eccesso di carburante. Questo non solo aiuta a raffreddare i pistoni, prevenendo il surriscaldamento e potenziali danni, ma assicura anche che tutto l'ossigeno disponibile venga bruciato, garantendo così la massima potenza erogata dal motore.
La domanda che molti appassionati si pongono riguarda la potenza del motore. In modo piuttosto empirico, è possibile scegliere il nostro iniettore in base alla massima potenza che dovrà sviluppare. È importante ricordare che, se si considera un iniettore per cilindro, la potenza massima totale del motore deve essere prima divisa per il numero di cilindri. Questo calcolo preliminare ci permette di iniziare a orientarci nel mondo degli iniettori aftermarket. Esistono numerosi calcolatori online che, basandosi su cavalli vapore (CV) e tipo di motore, forniscono una stima della portata necessaria.
Oltre alla portata, un altro fattore da considerare è la possibilità di selezionare l'iniettore in base al "pattern" di spruzzo. Questo si riferisce alla forma del cono di emissione del carburante all'interno del condotto di aspirazione. Un pattern di spruzzo ottimale favorisce una migliore miscelazione aria-carburante, con ricadute positive sulla combustione, sull'efficienza e sulle emissioni.
È importante sottolineare che i dati discussi finora sono da considerarsi "ideali". Nel mondo reale, anche le aziende più grandi e con i più elevati controlli di qualità non sono in grado di fornire prodotti identici al 100%. Per questo motivo, esistono aziende specializzate che acquistano grandi stock di iniettori, li testano in condizioni identiche e creano set di iniettori il più possibile uguali tra loro. Questo processo garantisce una elevata omogeneità di iniezione tra un cilindro e l'altro, un aspetto fondamentale per il corretto funzionamento del motore e per la sua longevità.
Come funziona l'iniezione diretta di benzina? @meccanicando
L'Innovazione Bosch: Dagli Albori dell'Accensione agli Iniettori Common Rail
La storia dell'innovazione automobilistica è intrinsecamente legata allo sviluppo di sistemi di accensione e iniezione. Il sistema di accensione a magnete, ad esempio, ha dato il via alla scoperta del motore a combustione interna, aprendo la strada a Bosch per diventare un fornitore automobilistico globale. A ciò ha fatto seguito un costante progresso tecnologico: l'accensione a contatto con un interruttore meccanico, poi il salto all'elettronica con l'accensione a transistor e infine l'efficientissima accensione diretta a bobina, che assegna una bobina separata a ciascun cilindro. Oggi, Bosch continua a essere all'avanguardia, offrendo ai suoi clienti una vasta gamma di bobine di accensione per quasi tutte le applicazioni.

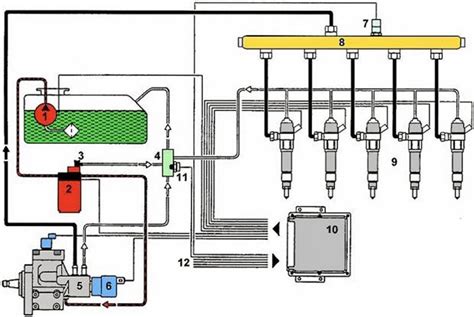

Nel campo dell'iniezione, la tecnologia common rail rappresenta una delle evoluzioni più significative, specialmente per i motori diesel. L'installazione corretta degli iniettori di carburante common rail Bosch è essenziale per prestazioni ottimali del motore diesel, efficienza nei consumi e conformità alle normative sulle emissioni. La precisione e l'affidabilità di questi componenti sono garantite da procedure di installazione meticolose.
Guida Dettagliata all'Installazione degli Iniettori Common Rail Bosch
Questa sezione è dedicata alla procedura passo dopo passo per l'installazione degli iniettori common rail Bosch, con particolare riferimento ai modelli CRIN2, CRIN3 e CRIN4. Per le specifiche esatte relative al vostro veicolo, è sempre fondamentale fare riferimento al Manuale Tecnico Bosch o al manuale di manutenzione del veicolo.
1. Preparazione Prima dell'Installazione
Una preparazione accurata è la chiave per un'installazione di successo e per prevenire futuri problemi.
1.1 Pulizia e Ispezione
Una pulizia approfondita è il primo passo indispensabile. Utilizzare aria compressa e strumenti di pulizia specializzati (come una spazzola per il foro dell'iniettore) per rimuovere depositi di carbonio, detriti metallici o qualsiasi altro contaminante dal foro dell'iniettore, dalle linee del carburante e dalle superfici di tenuta. È cruciale assicurarsi che la zona di alloggiamento dell'iniettore sia priva di danni, sbavature o irregolarità che potrebbero compromettere la tenuta.
Contemporaneamente, è necessario ispezionare l'iniettore stesso. Verificare che il modello dell'iniettore (ad esempio, 0445110XXX) corrisponda ai requisiti specificati per il motore. Ispezionare l'iniettore per eventuali danni subiti durante il trasporto, assicurandosi che la superficie di tenuta, gli O-ring e l'ago dell'ugello siano intatti e in perfette condizioni.
1.2 Sostituzione di Guarnizioni e Rondelle
Questa è una fase critica che non ammette scorciatoie. La sostituzione di guarnizioni e rondelle è obbligatoria per garantire la tenuta del sistema ad alta pressione. Nello specifico, è necessario sostituire:
- O-ring: Sia quelli che assicurano la tenuta lato carburante, sia quelli che garantiscono la tenuta con il cilindro.
- Rondelle di tenuta in rame/acciaio: Queste sono specifiche per alcuni modelli di motore e sono essenziali per prevenire perdite.
- Clip di fissaggio: Necessarie per i modelli CRIN3 e successivi, assicurano il corretto posizionamento e bloccaggio dell'iniettore.
È categoricamente vietato riutilizzare vecchie guarnizioni o rondelle. La loro usura o deformazione potrebbe causare perdite di carburante ad alta pressione, con conseguenti rischi per la sicurezza e per le prestazioni, o una perdita di compressione nel cilindro.
1.3 Misurazione dell'Altezza della Sporgenza dell'Iniettore
Alcuni motori, in particolare quelli di marchi come Weichai e Yuchai, richiedono una misurazione precisa dell'altezza della sporgenza dell'iniettore. Questo parametro è fondamentale per garantire che l'iniettore si posizioni correttamente nel cilindro e che la nebulizzazione del carburante avvenga nel modo ottimale. La misurazione viene effettuata utilizzando un comparatore di precisione (ad esempio, il modello Bosch 0986 850 140).
Il metodo di regolazione prevede l'utilizzo di diverse rondelle di spessoramento. Queste rondelle vengono aggiunte o rimosse sotto la base dell'iniettore per regolarne con precisione la profondità di alloggiamento. La gamma tipica di questa misura varia tra 2.5 e 4.0 mm, ma è imperativo fare riferimento alle specifiche esatte fornite dal produttore del motore.
2. Installazione dell'Iniettore Passo Dopo Passo
Una volta completata la preparazione, si può procedere all'installazione fisica dell'iniettore.
2.1 Lubrificazione delle Guarnizioni
Prima di inserire l'iniettore, è consigliabile applicare una piccola quantità di carburante diesel pulito o di un lubrificante approvato da Bosch (come il prodotto G 052 195 A1) agli O-ring e alle superfici di tenuta dell'iniettore. Questa operazione garantisce un'installazione più fluida, previene danni ai componenti in gomma e assicura una tenuta adeguata fin dal primo momento.
2.2 Processo di Installazione dell'Iniettore
L'iniettore deve essere inserito verticalmente nel foro del cilindro per evitare disallineamenti che potrebbero danneggiare la filettatura o la sede dell'iniettore. Per i modelli CRIN3 e successivi, è importante installare prima la clip di fissaggio, se prevista, prima di procedere al fissaggio definitivo dell'iniettore.
Esistono diversi metodi di protezione e ritenzione dell'iniettore, che variano a seconda del modello:
- Ritenzione del morsetto (CRIN2): In questo caso, l'iniettore viene fissato utilizzando un bullone di serraggio che lo blocca saldamente nella sua sede.
- Ritenzione della clip (CRIN3): Per questi modelli, si utilizza una clip speciale che, mediante una pinza di fissaggio, assicura l'iniettore in posizione.
2.3 Serraggio a Coppia

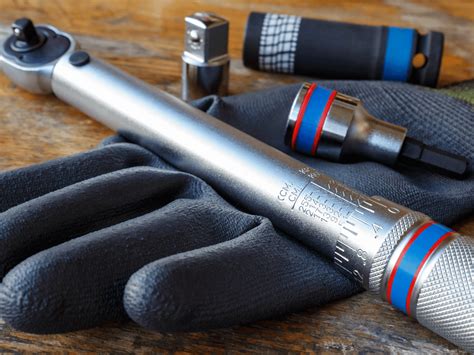

Il serraggio dei bulloni di fissaggio deve essere effettuato con estrema precisione, utilizzando una chiave dinamometrica. Per esempio, nel caso del CRIN2, si segue un'applicazione graduale della coppia: un primo serraggio a un valore specificato (ad esempio, 20 N·m) seguito da una rotazione aggiuntiva (ad esempio, di 90°). Questo metodo previene la deformazione da stress dell'iniettore e della testata del cilindro.
Per l'installazione della clip nei modelli CRIN3, è necessario assicurarsi che la clip si blocchi completamente in posizione, senza alcun movimento, garantendo così il corretto posizionamento dell'iniettore.
2.4 Collegamento della Linea del Carburante ad Alta Pressione
Una volta che l'iniettore è saldamente in posizione, è necessario collegare la linea del carburante ad alta pressione. È fondamentale assicurarsi che i raccordi della linea del carburante siano perfettamente puliti prima di procedere. I raccordi vanno pre-serrati manualmente per assicurare un corretto allineamento delle filettature, e successivamente serrati alla coppia finale raccomandata, solitamente tra 25 e 30 Nm. È cruciale evitare di serrare eccessivamente, poiché ciò potrebbe causare deformazioni della filettatura o perdite di carburante.
3. Controlli Post-Installazione
L'installazione non è completa senza una serie di controlli post-installazione per validare il corretto funzionamento del sistema.
3.1 Spurgo del Sistema di Alimentazione
Dopo aver collegato tutte le linee, è necessario spurgare l'aria presente nel sistema di alimentazione. Questo può essere fatto utilizzando la pompa di adescamento manuale presente sul veicolo o tramite uno strumento diagnostico specifico. Un corretto spurgo è essenziale per prevenire problemi di avviamento del motore.
3.2 Prova di Tenuta
È fondamentale eseguire una prova di tenuta per verificare l'assenza di perdite di carburante.
- Prova statica: Girare la chiave di accensione in posizione "ON" (senza avviare il motore) e controllare attentamente la presenza di eventuali perdite attorno alla pompa ad alta pressione e al corpo dell'iniettore.
- Test dinamico: Avviare il motore e, una volta in funzione, controllare nuovamente l'iniettore e i tubi del carburante per individuare eventuali infiltrazioni di carburante.
3.3 Codifica dell'Iniettore (per modelli a controllo elettronico)
Per le nuove installazioni di iniettori common rail, specialmente quelli dotati di controllo elettronico, è obbligatorio programmare il "codice di rifinitura" (spesso presente come codice QR sull'iniettore stesso). Questa operazione viene eseguita utilizzando uno strumento diagnostico compatibile con Bosch (come ESI[tronic] o KTS). La mancata codifica degli iniettori può portare a uno squilibrio nell'iniezione del carburante, a fumo nero allo scarico o a una generale riduzione delle prestazioni del motore.
3.4 Validazione delle Prestazioni del Motore
L'ultima fase consiste nel validare le prestazioni del motore. Utilizzando un software diagnostico, è possibile controllare i "Tassi di Bilanciamento degli Iniettori". Questo parametro indica quanto ogni iniettore contribuisce alla combustione complessiva. L'obiettivo è assicurare che tutti i cilindri abbiano una deviazione di iniezione inferiore o uguale a ± 3%. Durante questa fase, è importante osservare attentamente il funzionamento del motore per rilevare eventuali mancate accensioni, rumori eccessivi o altri problemi di prestazioni.
4. Considerazioni Chiave sull'Installazione
Per riassumere e rafforzare i punti più importanti da tenere a mente durante l'installazione:
- Utilizzare sempre una chiave dinamometrica: Non serrare mai i bulloni degli iniettori con una chiave a impulsi (avvitatore pneumatico), poiché il rischio di applicare una coppia eccessiva è molto alto.
- Mantenere un ambiente privo di contaminazione: Anche detriti microscopici possono causare danni gravi e prematuri agli iniettori. Lavorare in un'area pulita è fondamentale.
- Verificare le specifiche del produttore: Diversi modelli di motore richiedono valori di coppia specifici. Sistemi come Delphi o altri potrebbero avere specifiche diverse da quelle Bosch.
- Ricontrollare la coppia dei bulloni: Dopo che il motore ha raggiunto la sua normale temperatura di esercizio, è buona norma ricontrollare la coppia dei bulloni di fissaggio degli iniettori per assicurare una seduta adeguata e prevenire perdite.
5. Errori Comuni di Installazione e le Loro Conseguenze
Comprendere i potenziali errori e le loro conseguenze può aiutare a evitarli:
| Errore | Potenziali Conseguenze |
|---|---|
| Riutilizzo di O-ring o rondelle | Perdite di carburante ad alta pressione, perdita di compressione, danni al motore. |
| Disallineamento dell'iniettore | Sigillatura impropria, danni all'iniettore o alla testata del cilindro. |
| Impossibile programmare il codice di assetto | Iniezione di carburante errata, fumo nero, perdita di potenza, instabilità del motore. |
| Bulloni di serraggio eccessivo | Deformazione dell'iniettore, danneggiamento della filettatura della testata del cilindro. |
