Guida al Funzionamento degli Adattatori Audio Digitali: Dall'Analogico al Digitale e Viceversa

Nel mondo della produzione musicale e dell'ascolto di alta fedeltà, i convertitori analogico-digitali (ADC) e i convertitori digitale-analogici (DAC) sono eroi non celebrati. Sia che si stia registrando in uno studio in camera da letto o che si stia mixando in una struttura professionale, l'utilizzo di questi dispositivi è onnipresente. Ma come funzionano esattamente e perché sono così cruciali per i musicisti e gli audiofili? Questo articolo esplora il processo di conversione audio, fornendo una comprensione approfondita di questi componenti essenziali.

Il Mondo Analogico del Suono

Nel mondo reale, qualsiasi suono - la vostra voce, il pizzico di una chitarra acustica o il tonfo di una grancassa - è intrinsecamente analogico. Ciò significa che si muove in modo continuo, come un'onda regolare. Quando si registra un suono, un microfono cattura le vibrazioni dell'aria e le trasforma in una piccola corrente elettrica. Questa tensione varia continuamente; ogni respiro, ogni pizzico di corda, ogni sfumatura di una performance fisica esiste in quel segnale che scorre. L'intervallo di tensione di un segnale analogico riflette la variazione di volume del suono.

Pensate a un segnale analogico come a un disco in vinile: un solco continuo che la puntina segue fisicamente fino alla fine del disco. Il vinile è ben dettagliato, ma fragile e non facile da condividere. È necessario il vinile stesso e qualcosa su cui riprodurlo, ed entrambi devono trovarsi nella stessa stanza della persona con cui si desidera condividerlo.

La Necessità del Digitale: La Lingua dei Computer

A differenza dell'orecchio umano, i computer non comprendono le onde lisce e continue. Il loro metodo di comunicazione è l'uscita binaria: un segnale che rappresenta l'informazione utilizzando solo due stati, tipicamente zero e uno. È così che si ottiene un segnale digitale. È probabile che abbiate già visto questo processo in azione: quando registrate un segnale analogico in ingresso attraverso la vostra interfaccia audio e guardate la bella forma d'onda apparire come per magia sulla pagina di arrangiamento della vostra DAW (Digital Audio Workstation). La versione digitale in codice binario può perdere qualche sfumatura, ma è modificabile e pronta per essere utilizzata nella vostra DAW. Questa è la potenza dei convertitori analogico-digitali.

Il Convertitore Analogico-Digitale (ADC): Il Ponte verso il Digitale

Il convertitore analogico-digitale (ADC) è il dispositivo che colma il divario tra il mondo analogico del suono e il regno digitale dei computer. Ogni volta che si collega un microfono o uno strumento, un ingresso analogico entra nell'interfaccia audio. Il segnale è una forma d'onda elettrica, in pratica un valore di tensione in movimento che rispecchia il suono in tempo reale. È così che si passa da un segnale analogico a un'uscita digitale.

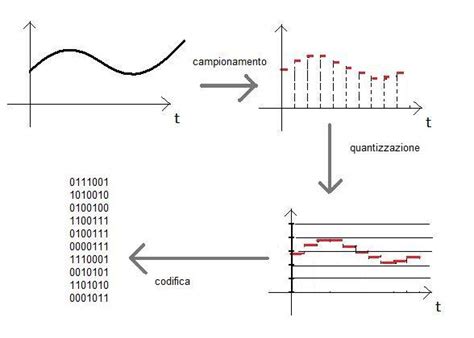

Il Processo di Campionamento e Quantizzazione

All'interno di ogni ADC c'è un circuito elettronico intelligente che gestisce la conversione. Trasforma il segnale analogico in continua evoluzione nel regno digitale, un'istantanea alla volta. Il cuore dell'ADC è un dispositivo chiamato comparatore.

1. Campionamento (Sampling): Nella prima fase, l'ADC misura l'ampiezza del segnale (tensione) a intervalli regolari. L'audio di qualità CD utilizza una frequenza di campionamento di 44.100 campioni al secondo (44,1 kHz). Frequenze di campionamento più elevate (come 48 kHz o 96 kHz) offrono maggiori dettagli e registrano frequenze più elevate. Poiché l'udito umano generalmente raggiunge il suo limite intorno ai 20 kHz, la frequenza di campionamento minima necessaria per catturare qualsiasi cosa si possa sentire è 2 x 20 kHz, ovvero 40 kHz. Se si registra a una frequenza di campionamento più alta, si catturano più "fette" della forma d'onda, generando così maggiori dettagli sul segnale in ingresso.



2. Quantizzazione (Quantization): Una volta acquisito il campione, l'ADC confronta la tensione di ingresso con un livello di tensione di riferimento. L'intervallo da zero volt alla tensione di riferimento è suddiviso in passi fissi. A questo punto si verifica una piccola discrepanza, nota come errore di quantizzazione. È qui che la profondità di bit diventa importante. Un ADC a 16 bit fornisce 65.536 passi, mentre un ADC a 24 bit ne fornisce oltre 16 milioni. È chiaro che (almeno in questo caso) più è meglio. Un buon design fa corrispondere l'intervallo dell'ADC al livello di uscita dell'apparecchio. Poiché gli ADC arrotondano ogni grandezza analogica al passo digitale più vicino, si verificherà sempre una piccola quantità di errore.

Il comparatore confronta la tensione del segnale con una tensione interna in continua evoluzione. A seconda del tipo di ADC, vengono utilizzati metodi diversi per generare la tensione di confronto. In un ADC ad approssimazione successiva, il convertitore utilizza un piccolo condensatore per mantenere una carica di tensione. Questo intelligente avanti e indietro è guidato da impulsi di clock, piccoli marcatori temporali che assicurano che tutto rimanga sincronizzato. Esistono altri modi per generare la tensione di confronto, tra cui il metodo della tensione di rampa e gli ADC a doppia pendenza. Ad esempio, in un convertitore a doppia pendenza, il segnale di ingresso carica un condensatore per un periodo fisso e poi una tensione di riferimento lo scarica.

Il chip ADC riceve la tensione in ingresso dallo stadio preamplificatore. Confronta (rapidamente) l'ampiezza del segnale con i valori di riferimento, assegna un codice digitale e lo trasmette alla DAW. La velocità e la precisione con cui questo processo funziona definiscono le prestazioni o la risoluzione di un ADC.

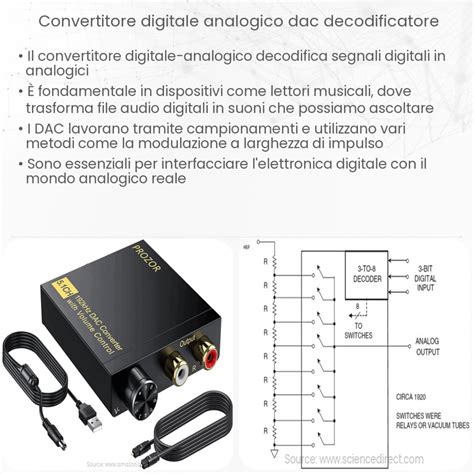

Il Convertitore Digitale-Analogico (DAC): Il Ritorno al Mondo Sonoro

Ok, avete registrato quella linea di sintetizzatore vintage, quella ripresa vocale o quel groove di basso serrato. Il convertitore analogico-digitale ha catturato ogni segnale analogico in ingresso, lo ha "affettato" nel tempo e lo ha riprodotto come segnale digitale in un flusso di 1 e 0. Ora, cosa succede? Per riprodurre quel suono nelle vostre stanze, dobbiamo invertire il processo.

Se si pensa all'ADC come a un traduttore per il microfono o lo strumento, il DAC (Digital-to-Analog Converter) è un interprete per i dispositivi analogici. Prende la stringa di codice binario (dati digitali) e ricostruisce un segnale di tensione che approssima la performance originale. Proprio come gli ADC, i DAC operano con un segnale temporale discreto, emettendo un nuovo livello di tensione in uscita a ogni "tick" di clock, in base al codice digitale in ingresso.

Il problema è che quando un DAC ricrea il segnale analogico originale, il risultato è una forma d'onda a gradini e non una curva analogica liscia come quella che avete riprodotto in origine. Per risolvere questo problema, il convertitore digitale-analogico invia il segnale attraverso un filtro passa-basso per rimuovere gli artefatti ad alta frequenza causati dai passaggi "bruschi". Ecco perché l'uscita dell'interfaccia audio suona fluida e musicale, anziché robotica e pixelata. Questo ciclo avviene costantemente nei sistemi embedded, nelle console di missaggio e negli impianti dal vivo.

La Qualità del DAC e l'Esperienza Audiofila

Ricordi la prima volta che un brano musicale ti ha davvero emozionato? Ora, immagina di provare quella sensazione ogni volta che premi play. Benvenuto nel mondo degli audiofili. E il tuo biglietto d'oro? Un convertitore digitale-analogico, o DAC.

Nella nostra era digitale, la maggior parte della musica che ascoltiamo è memorizzata come file digitali, come MP3 o FLAC, essenzialmente una serie di 0 e 1. È compatta, portatile e facile da condividere, ma è anche un linguaggio che le cuffie o gli altoparlanti non capiscono di per sé. È simile a una barriera linguistica. Supponiamo che il file digitale sia un libro scritto in francese, ma le tue cuffie capiscono solo l'inglese. Hai bisogno di un traduttore per convertire quel libro francese in inglese, in modo che le cuffie possano capirlo. Un DAC è essenzialmente un traduttore, competente in due lingue: digitale e analogico.

Questo processo di traduzione è complesso e richiede precisione. Il DAC legge il file audio digitale, che è una sequenza di cifre binarie (0 e 1), e ciascuna di queste cifre binarie rappresenta uno specifico livello di tensione. Ogni dispositivo digitale che riproduce suoni ha un DAC integrato per gestire questo processo di traduzione. Tuttavia, la qualità di questi DAC interni varia notevolmente e spesso non riescono a tradurre con il livello di dettaglio e accuratezza che un appassionato di musica potrebbe desiderare. Ecco perché molti audiofili e amanti della musica investono in un DAC esterno di alta qualità.

Capire i DAC è un trampolino di lancio nel tuo percorso da audiofilo. Proprio come uno chef gourmet apprezza ingredienti di alta qualità, un audiofilo apprezza la netta differenza che un DAC separato di alta qualità apporta alla sua esperienza audio. Proprio come scegliere acqua di sorgente fresca e fresca invece della normale acqua del rubinetto, la scelta di investire in un DAC esterno aggiunge una nuova, rinfrescante profondità alla tua musica.

Vantaggi di un DAC Standalone:

1. Miglioramento dell'Esperienza Audio: La capacità di migliorare significativamente la tua esperienza audio. Il palcoscenico sonoro, ovvero la percezione della posizione spaziale del suono, è un altro aspetto in cui un DAC esterno eccelle. Immaginate di essere seduti in una sala da concerto con l'orchestra di fronte a voi.
2. Gestione di File Audio ad Alta Risoluzione (HRA): File audio ad alta risoluzione (HRA), come FLAC o DSD, offrono un'esperienza di ascolto più approfondita rispetto agli MP3 standard o persino ai CD. Contengono più dati, il che si traduce in un audio più dettagliato. I DAC integrati spesso non sono in grado di gestire la ricchezza di informazioni contenuta in un file HRA.
3. Riduzione delle Interferenze Elettriche: Le interferenze elettriche sono la nemesi di un audio pulito e chiaro. Quando un DAC è installato all'interno di uno smartphone o di un computer, condivide lo spazio con vari altri componenti, ognuno dei quali genera il proprio rumore elettrico. I DAC esterni, tuttavia, sono isolati da questi componenti interferenti. Il loro design e la loro costruzione specializzati li proteggono ulteriormente da tali rumori, garantendo che la conversione da digitale ad analogico avvenga in un ambiente elettrico più "silenzioso".
4. Longevità e Aggiornabilità: In un mondo digitale in continua evoluzione, i progressi tecnologici possono rapidamente rendere obsoleti i dispositivi all'avanguardia di oggi. Un DAC indipendente offre un livello di sicurezza a prova di futuro per il tuo impianto audio. Inoltre, man mano che il tuo apprezzamento per l'audio di alta qualità aumenta, puoi passare a un DAC di fascia alta senza dover sostituire l'intero dispositivo.

Investire in un DAC separato di alta qualità è più di un semplice upgrade: è una vera e propria rivelazione. Libera la tua musica dai limiti dell'audio medio, permettendoti di esplorare nuove profondità di chiarezza, dettaglio e immersione. Decidere di aggiornare il tuo DAC è il primo passo verso una qualità audio superiore.

Specifiche Chiave dei DAC: Cosa Cercare

Il mondo dei DAC può essere travolgente, con una miriade di specifiche e caratteristiche da considerare.

1. Risoluzione (Profondità di Bit): La risoluzione in un contesto DAC si riferisce al livello di dettaglio che può riprodurre dalla sorgente digitale. Si misura in bit, in modo simile alla profondità di colore nelle immagini digitali. In genere, un suono di qualità CD richiede un DAC a 16 bit, ma per i file audio ad alta risoluzione è necessario un DAC con profondità di 24 bit o addirittura 32 bit. Ricorda che la risoluzione del tuo DAC deve essere uguale o superiore a quella dei file audio che stai riproducendo. Ogni bit aggiunto raddoppia il numero di codici digitali possibili.
2. Gamma Dinamica: La gamma dinamica si riferisce alla differenza tra il suono più debole e quello più forte che un DAC può riprodurre. Questa specifica è particolarmente importante quando si ascolta musica classica o registrazioni dal vivo, dove i bruschi cambiamenti da suoni bassi a forti sono parte integrante del panorama sonoro.
3. Supporto Formati Audio: Diversi formati audio digitali richiedono processi di decodifica diversi. Prima di scegliere un DAC, considerate i tipi di file audio che ascoltate abitualmente. Se siete appassionati di audio ad alta risoluzione, assicuratevi che il DAC che scegliete sia in grado di decodificare questi tipi di file.

Scegliere un DAC significa capire cosa si desidera dalla propria esperienza audio. Come per molti acquisti tecnologici, si tratta di trovare il giusto equilibrio tra costo e prestazioni.

Tipi di Dispositivi DAC

Con la continua evoluzione del mondo della tecnologia audio, i DAC si sono diversificati per soddisfare le diverse esigenze e applicazioni degli utenti. Dalle eleganti unità desktop ai potenti dispositivi portatili, c'è un DAC esterno per ogni appassionato di audio.

1. DAC Desktop: Progettati per l'uso stazionario, questi DAC sono unità di grandi dimensioni pensate per uno spazio dedicato in casa o in studio. Spesso sono dotati di componenti di fascia alta, che offrono una conversione e un'amplificazione audio superiori. Offrono in genere la massima qualità di conversione audio e la massima flessibilità in termini di connettività. Tuttavia, le loro dimensioni e la necessità di un alimentatore separato li rendono meno portatili rispetto ad altri DAC.
2. Dongle DAC USB: Si tratta di DAC compatti che si collegano direttamente alla porta USB del dispositivo, alimentandosi direttamente. Sono un'ottima opzione per gli ascoltatori in movimento che desiderano un modo portatile ed economico per migliorare l'audio del proprio dispositivo. Poiché assorbono energia dal dispositivo, possono consumare la batteria più velocemente.
3. DAC/Amplificatori Portatili: Questi DAC combinano un convertitore digitale-analogico con un amplificatore per cuffie in un unico dispositivo portatile. Sono una soluzione versatile per migliorare l'audio da diverse sorgenti, inclusi smartphone, laptop e lettori audio digitali. Sebbene siano più portatili dei DAC desktop, sono anche più grandi e pesanti dei dongle.

In sintesi, la scelta del DAC giusto si basa sulla comprensione delle proprie esigenze, delle proprie abitudini di ascolto e del tipo di apparecchiatura che si possiede già. Intraprendere il percorso dell'audiofilo è un emozionante viaggio di scoperta, alla scoperta delle affascinanti complessità e sottigliezze della musica che ami. Un DAC, sebbene sia solo un componente di un impianto audio di alta qualità, è parte integrante di questo percorso. Che siate audiofili in erba o ascoltatori esperti che desiderano migliorare il proprio sound, un DAC dedicato può fare una differenza notevole, non solo percettibile, ma anche udibile.

Convertitori Audio: Soluzioni per la Compatibilità

Se non avete mai prestato molta attenzione a questo processo, questo articolo è per voi! L'eroe non celebrato in tutto questo? Sia che stiate registrando in uno studio in camera da letto o che stiate mixando in una struttura professionale, utilizzate sempre gli ADC.

Un adattatore audio digitale, o convertitore audio, è un dispositivo che converte un segnale audio da un formato all'altro. Ad esempio, può convertire un segnale digitale in analogico o viceversa. Questo è utile quando si desidera collegare dispositivi audio con diversi ingressi e formati.

• Digital-to-Analog Converter (DAC): Questo converte un segnale digitale in un segnale analogico.
• Analog-to-Digital Converter (ADC): Questo tipo converte un segnale analogico in un segnale digitale.
• Optical to Coaxial (e viceversa): Questi convertitori cambiano i segnali digitali da un formato all'altro, come da ottico (Toslink) a coassiale, o viceversa.

Compatibilità: Verificate se il convertitore dispone degli ingressi e delle uscite corrette per i vostri dispositivi. Marmitek offre vari convertitori audio per una serie di applicazioni.

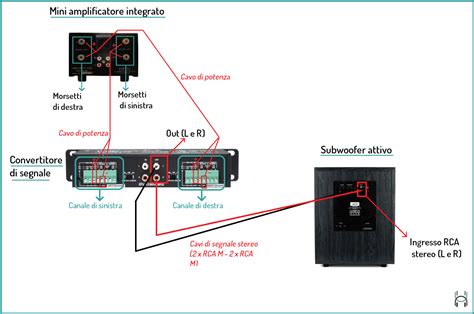

Esempio di Applicazione: Collegare Vecchia Attrezzatura a Nuovi Dispositivi

Per un utente che possiede una Samsung Smart TV 43 NU7400, le uniche uscite audio sono quella ottica oppure tramite HDMI ARC. Utilizzando solo cuffie tramite Jack 3.5mm collegate a un convertitore, che è collegato alla Smart TV, insieme a un computer tramite HDMI e una Fire Stick TV, si presenta una sfida. L'obiettivo è trovare un modo, senza dover passare da amplificatori o soundbar, per ottenere una migliore uscita audio e controllare il volume solo con il telecomando della televisione.

Una soluzione parziale potrebbe essere un apparecchio che converte l'uscita ottica in un formato analogico compatibile con le cuffie, ma l'audio potrebbe non essere ottimale e il volume rimanere medio-basso. Le impostazioni della Smart TV su uscita ottica e audio su PCM sono state verificate. L'utente non desidera cuffie wireless per motivi di latenza, necessità di ricarica e degradazione delle batterie.

La sfida qui è ottenere un segnale audio di alta qualità e un controllo del volume adeguato quando le porte tradizionali mancano. L'utilizzo di HDMI ARC, sebbene offra una connessione digitale, richiede un dispositivo in grado di decodificare questo segnale e convertirlo in un formato utilizzabile dalle cuffie con Jack 3.5mm, mantenendo al contempo la possibilità di controllo tramite il telecomando TV.

Connessioni Audio e Video: Una Panoramica

Quando si installano e collegano apparecchiature audio-video, la situazione può creare perplessità. Collegare una sorgente, un decoder o un lettore di dischi alla TV è relativamente facile, ma quando entra in gioco un amplificatore audio-video, il compito può apparire arduo.

Tipi di Connessioni Audio e Video

• SCART: Una presa con 20 pin che veicola segnali video, audio stereo e alcuni segnali di controllo. Permette una connessione completa con un solo cavo, ma la qualità video non è delle migliori.
• HDMI: Considerata l'evoluzione digitale in alta definizione della SCART. Il cavo HDMI ha una sezione ridotta e connettori di piccole dimensioni, ma è in grado di trasportare tutti i formati di video digitale (fino all’HDTV), l’audio (fino a 7.1 canali) e segnali di comunicazione bidirezionali.
• Component: Trasporta il segnale video analogico suddiviso in tre componenti: la luminanza e due segnali con l’informazione relativa al colore. Utilizzato per segnali video con risoluzione fino a 1080i, rappresenta la miglior scelta per il video analogico.
• S-Video: Invia segnale video analogico in risoluzione standard 576i suddiviso in due componenti: luminanza e crominanza. La qualità è superiore al video composito ma inferiore al component.
• Video Composito: Il classico "cavetto giallo", utilizzato per inviare un segnale video analogico ottenuto miscelando insieme le informazioni di luminanza e crominanza. Offre la minore qualità video ma è accettato da quasi tutte le apparecchiature.
• Audio Digitale (Ottico/Coassiale): L'uscita audio digitale permette di inviare i segnali in formato PCM stereo o compresso Dolby Digital/DTS multicanale. Prevede due possibili interfacce: elettrica con cavo coassiale o ottica con cavetto di fibra (Toslink).
• Audio Analogico (RCA): La connessione audio più vecchia e diffusa, ancora presente sui pannelli posteriori di quasi tutte le apparecchiature. Sfrutta un cavetto con terminazione RCA per ogni canale.
• Connessioni di Rete (Ethernet): Utilizzate per funzioni interattive, scaricare contributi extra (BD Live) o inviare codici di controllo all'apparecchio.

Considerazioni Finali sulla Conversione Audio

Se il vostro ADC o DAC non è all'altezza del compito, perderete dettagli, introdurrete rumori o artefatti, o prenderete decisioni di mixaggio sbagliate basate su una riproduzione imprecisa. Vale la pena notare che quando si converte un segnale digitale in analogico, non si annulla il lavoro svolto inizialmente dall'ADC. Una volta convertito il segnale analogico, c'è una certa quantità di errore di quantizzazione, e potenzialmente una perdita di dati, che è irreversibile. È come scattare una foto: per quanto la tecnologia sia avanzata, non può ricreare ogni molecola della scena originale. Ma con una risoluzione e un'attenzione sufficienti ci si può avvicinare molto.

Ad esempio, un'interfaccia di fascia bassa potrebbe avere una profondità di bit e una frequenza di campionamento decenti, ma un clock scadente o preamplificatori rumorosi. Il risultato? Un audio compromesso.

Questa è stata una cavalcata selvaggia di banalità tecniche, ma per i creatori di musica è una cosa importante da capire. Le prestazioni di un ADC modellano la materia prima delle vostre tracce. L'ADC è il guardiano tra il mondo analogico della musica e quello digitale della produzione.
