Adattatori Serie Sterzo MTB: Guida Completa all'Aggiornamento e alla Manutenzione

La serie sterzo è il componente essenziale che consente alla forcella di ruotare fluidamente all'interno del telaio, permettendo al ciclista di manovrare la bicicletta e di indirizzarla con precisione. Si tratta in sostanza di un sistema di cuscinetti che, lavorando su apposite sedi, minimizzano l'attrito e permettono la rotazione della forcella. Nel corso degli anni, anche le serie sterzo si sono evolute, presentando tecnologie e standard differenti. Una serie sterzo ben mantenuta non solo migliora le prestazioni della bicicletta, ma aumenta anche la durata della sua vita utile.

Evoluzione e Tipi di Serie Sterzo

Nel panorama ciclistico, esistono principalmente due tipologie di serie sterzo: quelle filettate e quelle ahead, dette anche threadless, ovvero senza filetto. È possibile trovare anche soluzioni integrate, dove i cuscinetti sono inseriti a pressione direttamente nel tubo di sterzo, ma queste sono più comuni su biciclette di alta gamma.

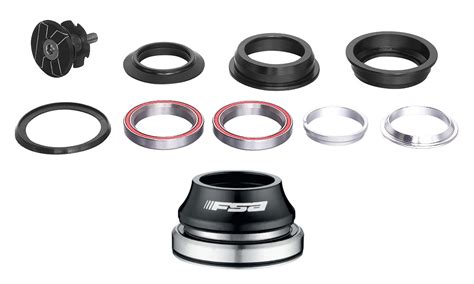

Le serie sterzo possono utilizzare:

• Sfere ingabbiate: solitamente presenti nelle serie sterzo più datate o di fascia economica.
• Cuscinetti stagni (o industriali): uno standard nelle serie sterzo di gamma superiore e nelle soluzioni più evolute.

Serie Sterzo Filettate

Le serie sterzo filettate sono state lo standard per decenni, sia a livello professionale che amatoriale. Sono composte da due piste che vengono inserite a interferenza all'interno del tubo di sterzo del telaio. Il diametro delle piste è leggermente superiore a quello del canotto di sterzo, richiedendo l'uso di una pressa manuale per il loro calettamento forzato.

Su queste piste scorrono i cuscinetti, che possono essere a sfere libere (mantenute in posizione da un bagno di grasso) o ingabbiate in appositi alloggiamenti metallici. Una calotta viene installata sulla testa della forcella, che viene poi inserita nel canotto. La calotta superiore è avvitata sul tubo filettato della forcella fino a mandarla in battuta contro la pista. Una rondella e un controdado di sicurezza evitano che la calotta superiore si sviti, prevenendo giochi pericolosi che potrebbero rovinare i cuscinetti.

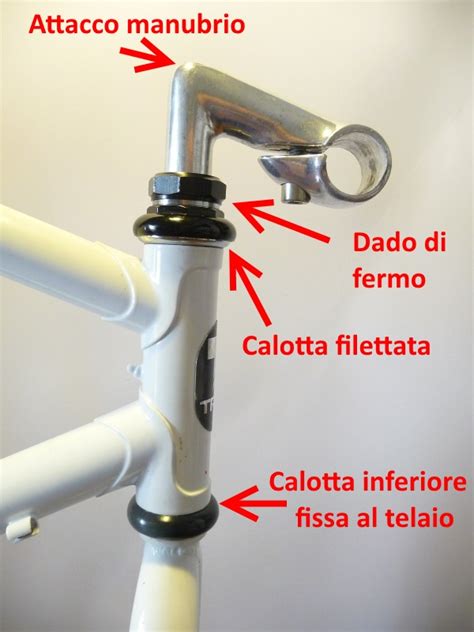

Nelle serie sterzo filettate, l'attacco manubrio è di tipo classico, chiamato "pipa". Questo è formato da un elemento piegato con un'estremità a espansione che si inserisce all'interno della forcella, mentre l'altra estremità, tonda e regolata da una vite, accoglie il manubrio. Una lunga vite e un espansore mantengono la pipa in posizione.

Serie Sterzo Ahead (Threadless)

Le serie sterzo non filettate, introdotte dall'azienda americana Crane Creek, hanno rapidamente soppiantato lo standard tradizionale grazie a una serie di vantaggi funzionali. Anche in questo caso, vi sono due piste di scorrimento calettate a pressione nel tubo di sterzo, dove si installano i cuscinetti, che possono essere a gabbietta (nelle biciclette più economiche) o di tipo industriale (in quelle più evolute).

Una calotta viene installata sulla testa della forcella, che viene poi fatta passare nel canotto di sterzo. Il sistema di montaggio è radicalmente differente rispetto allo standard tradizionale. Il compito che nelle serie sterzo filettate era svolto dalla pipa, qui è demandato al tubo della forcella, che è più lungo. Al suo interno viene inserito un "ragnetto", ovvero una sede con un foro filettato. La pista di scorrimento superiore è chiusa da un apposito parapolvere e da una ranella conica tagliata, che ha il compito di mantenere in posizione il tubo della forcella.

Vengono poi inseriti alcuni distanziali per raggiungere la misura di escursione manubrio desiderata. Successivamente, è inserito l'attacco manubrio, denominato "stem", che si fissa al tubo forcella tramite due viti laterali. La rimozione dei giochi, che nella serie sterzo tradizionale era affidata alla regolazione della calotta superiore e del suo controdado, qui è gestita tramite una vite inserita in un tappo che copre il tubo forcella. La vite ingaggia il filetto del ragnetto inserito nel tubo. Stringendo o allentando la vite si avvicina o si allontana la forcella dal canotto di sterzo, eliminando così i giochi.

Serie Sterzo Filettate vs. Serie Sterzo Ahead: Differenze e Vantaggi

L'introduzione del sistema Ahead ha praticamente soppiantato le serie sterzo filettate, che sono rimaste lo standard per biciclette di bassa gamma o da supermercato. Questo è dovuto a notevoli vantaggi funzionali offerti dalle serie sterzo Ahead:

• Eliminazione dei filetti: Filettare la testa della forcella era un passaggio aggiuntivo che incideva sui costi di fabbricazione. Eliminando la filettatura, si riduce anche la possibilità di spanare i filetti e di rovinare l'assemblaggio.
• Velocità di montaggio: A parità di esperienza e capacità, un meccanico impiega significativamente meno tempo per installare una serie sterzo Ahead rispetto a una tradizionale.
• Risparmio di peso: Sebbene il divario sia minimo, una serie sterzo Ahead tende a pesare meno di una filettata.
• Sensazione di guida: Nelle serie sterzo Ahead, il manubrio è fissato quasi direttamente al tubo della forcella, migliorando la stabilità e la sensazione di guida. Nelle serie sterzo filettate, il collegamento tra manubrio e forcella era demandato alla pipa, aggiungendo un elemento intermedio.
• Frequenza di manutenzione: Una serie sterzo filettata è più soggetta ad arrugginirsi se esposta alle intemperie, poiché le filettature possono grippare.
• Facilità di manutenzione: Una serie sterzo Ahead può essere revisionata con una singola chiave a brugola, mentre per quelle filettate sono necessarie chiavi apposite più ingombranti, non sempre facili da portare con sé durante le uscite in bici.
• Rigidezza e resistenza: Una serie sterzo Ahead offre diametri maggiori, risultando più resistente e rigida, contribuendo a una maggiore precisione di guida.

Guida ai Diametri delle Serie Sterzo e Adattatori

Come ogni aspetto delle biciclette, nemmeno le serie sterzo seguono standard fissi, ma propongono diametri differenti. È fondamentale misurare i vari diametri per la corretta identificazione e l'eventuale scelta di adattatori. "Ok, mi metto a misurare i vari diametri… e poi casomai li posto per conferma…"

Ecco una guida per riconoscere il tipo di serie sterzo installato e capire quando un adattatore può essere utile:

• Diametro tubo forcella 25.4mm: Si tratta di una serie sterzo filettata da 1″, facilmente reperibile su biciclette di bassa gamma o su mezzi precedenti alla metà degli anni '90. Possono essere di tipo italiano (con diametro interno del tubo di sterzo 30,05mm), giapponese (tubo sterzo 30,1mm), americano (tubo sterzo 32,5mm) oppure francese (tubo sterzo 29,85mm). Quello che cambia è solo il diametro interno del tubo di sterzo e quindi la misura dell'interferenza delle calotte inserite a pressione. I diametri esterni delle piste di scorrimento e della forcella sono i medesimi.
• Diametro tubo forcella 31,8mm: Si tratta di una serie sterzo filettata da 1 1/4″, presente su vecchie MTB americane o sui tandem.
• Diametro tubo forcella 28,6mm: In questo caso può essere una serie sterzo filettata da 1 1/8″, che si può trovare sulle MTB di prima generazione, oppure una serie sterzo Ahead, spesso definite "maggiorate". Per valutare quale delle due sia, è necessario osservare l'estremità del tubo per verificare la presenza o meno della filettatura.
• Diametro tubo forcella 38,1mm: Una serie sterzo da 1,5″, divenuta lo standard per le biciclette moderne, soprattutto MTB. Questo tipo di serie sterzo è di solito conica, ovvero il tubo della forcella, quando è attaccato alla testa, presenta un diametro da 1,5″, che poi si riduce a 1 1/8″ dove viene agganciato lo stem. Di solito questo tipo di serie sterzo è integrato, ovvero il cuscinetto inferiore non ruota su delle piste, bensì è inserito a pressione all'interno del tubo di sterzo.

Per quanto riguarda gli adattatori, "con 10.5€ di adattatore provo a giocarmela". Esistono diverse soluzioni per adattare forcelle con diametri diversi al telaio esistente. Ad esempio, "dovrebbe essere il 4444T di aliexpress. questo pero' dipende dalla conformazione del canotto… e dallo spazio che c'e'". Gli adattatori si inseriscono a pressione con apposito tool che manda in battuta sul telaio i pezzi. Un utente ha confermato: "lo ztto lo ho preso anche io e devo dire che è davvero ben fatto. Ottimo prodotto! Gli adattatori si inseriscono a pressione con apposito tool che manda in battuta sul telaio i pezzi." Questo dimostra che gli adattatori di buona qualità, come quelli ZTTO, sono un'ottima soluzione per aggiornamenti. "Ho trovato un'ottima forcella da un utente del forum e mi piacerebbe proprio poterla montar su.. giusta giusta.. rock shox air solo recon … se ci andasse direi che ho fatto un ottimo upgrade per la figliola…".

Per capire quale adattatore sia necessario, è fondamentale un'accurata misurazione: "Ho poco spazio in più sulla lunghezza del tubo della forcella… ecco la foto.. da questa si può capire quale adattatore mi serva?". È consigliabile far "levar la tripla" in settimana per prendere tutte le misure necessarie e avere un quadro completo. "In settimana devo far levare la tripla… a quel punto prendo tutte le misure…". Una volta acquisite le misure, si potrà determinare il modello specifico di adattatore, come il 4444T, che dipende dalla conformazione del canotto e dallo spazio disponibile.

Sintomi che Richiedono la Revisione della Serie Sterzo

Un buon programma di manutenzione e cura della propria bici prevede la pulizia e l'ingrassaggio della serie sterzo almeno una volta all'anno, due se si pedala in off-road o in condizioni atmosferiche proibitive come pioggia o neve. Ci sono comunque dei sintomi che indicano che è giunto il momento di intervenire sulla serie sterzo:

• Sterzo duro e a scatti: Se avvertite lo sterzo duro e mentre girate il manubrio questo si muove a scatti, probabilmente la serie sterzo è troppo serrata e le sfere hanno inciso la pista, creando delle impronte che rendono rigido il movimento. Gli inglesi chiamano questa situazione "Brinnelled", dal nome dell'ingegnere che ha ideato una prova di durezza per i metalli, creando appunto delle impronte nel materiale per verificarne il comportamento elastico.
• Sterzo lasco con giochi persistenti: Se lo sterzo è lasco e, nonostante avvitiate a fondo le calotte, non riuscite a eliminare i giochi, è probabile che le sfere si siano usurate e vadano sostituite.
• Rumore di sabbia all'interno: Quando muovete il manubrio e avvertite come un rumore di sabbia all'interno, è molto probabile che le gabbiette delle sfere si siano rotte, liberando le sfere stesse che non vengono più mantenute in posizione.
• Rumore graffiante: Quando muovete lo sterzo e avvertite un rumore graffiante, è probabile che il grasso si sia dilavato e si sia formata ruggine.
• Bici ferma per lungo periodo: Quando si riprende in mano la bici dopo un lungo periodo di fermo, come una pausa invernale, è buona norma revisionare e ingrassare la serie sterzo, poiché il grasso si sarà inquinato o deteriorato.
• Uso prolungato in condizioni avverse: Se avete pedalato in bici tutto l'inverno in condizioni di pioggia e fango, con l'arrivo della primavera mettete in conto di revisionare la serie sterzo, poiché il grasso si sarà dilavato o inquinato.
• Acquisto di una bici nuova: Le biciclette nuove di zecca possono presentare una mancanza di grasso. Questo perché non è dato sapere se chi ha provveduto all'assemblaggio l'abbia applicato e quanto tempo sia stata effettivamente ferma la bici prima di essere venduta. Prima di effettuare la prima uscita, prevedete una bella ingrassata della serie sterzo (e non solo, anche del movimento centrale e dei mozzi). "A me è capitato con la mia mtb nuova, una spesa di più di 2000€ e quando l’ho aperta, prima di fare la prima uscita, ho potuto verificare che non vi era traccia di grasso da nessuna parte."

Una serie sterzo usurata o non correttamente regolata può causare gravi problemi, come un comportamento instabile della bicicletta, compromettendo la sicurezza del ciclista. Se la serie sterzo non è regolata correttamente, i cuscinetti possono usurarsi rapidamente, fino a disintegrarsi. "Verifica del gioco: Utilizza il freno anteriore e prova a muovere la bicicletta avanti e indietro. Controllo del gioco nei cuscinetti: Se durante la verifica non senti alcun gioco provenire dai cuscinetti della serie sterzo, significa che la regolazione è corretta."

La Revisione delle Serie Sterzo Filettate: I Ferri del Mestiere

Per effettuare una completa revisione di una serie sterzo di tipo tradizionale, sono necessari i seguenti strumenti:

• Chiave a brugola da 5mm: Per svitare l'espansore e togliere la pipa.
• Pezzo di legno: Da interporre tra pipa e martello per proteggere la vite.
• Martello di gomma: Per spingere l'espansore fuori dalla pipa e poterla così estrarre.
• Chiavi per serie sterzo: Una chiave apposita per le serie sterzo, con diametri che vanno dal 24 al 36mm. Se la vostra serie sterzo presenta formati speciali, si può usare un serratubi (del tipo usato dagli idraulici), con i denti protetti da del nastro isolante. "Per regolare correttamente la serie sterzo, potresti aver bisogno di una chiave specifica. Questo strumento non è costoso, ma è fondamentale per effettuare la regolazione in modo sicuro e preciso. Acquistare una chiave di qualità ti permetterà di eseguire la manutenzione da solo, risparmiando tempo e denaro, evitando così di dover portare la bicicletta dal meccanico."
• Grasso bianco al litio: Per ingrassare le sfere. "Per garantire una pulizia e ingrassaggio ottimali della serie sterzo, ti consigliamo di utilizzare prodotti professionali specificamente progettati per questa parte della bicicletta."
• Cacciavite con punta calamitata: Se le sfere della vostra serie sterzo sono libere, servirà per estrarle e per inserirle nelle piste di scorrimento.
• Bacinella, petrolio bianco e pennello: Per sgrassare e pulire tutti i componenti della serie sterzo.
• Sgrassatore spray, pennello e straccio: Per pulire a fondo il tutto.

Guida Passo Passo alla Revisione di una Serie Sterzo Filettata

Eseguire una corretta regolazione, pulizia e ingrassaggio prolungherà la vita del sistema sterzo e migliorerà la qualità dell'esperienza di guida.

Step 1: Rimuovete la ruota anterioreÈ una buona norma rimuovere la ruota anteriore prima di lavorare sulla serie sterzo, per liberare la forcella e operare con maggiore agio e sicurezza.

Step 2: Svitate la vite della pipaCon la chiave a brugola da 5mm, allentate la vite della pipa, senza estrarla completamente dalla sua sede.

Step 3: Rimuovete l'espansoreDifficilmente la pipa potrà essere estratta solo svitando la vite, poiché l'espansore al suo interno è bloccato (e questa è proprio la sua funzione). Per questo, ponete un pezzo di legno sulla testa della vite, per non rovinarla, e assestate un colpo deciso con un martello di gomma. La vite colpirà l'estrattore, che verrà espulso e potrete così sfilare la pipa.

Step 4: Rimuovete controdado e rondellaCon la chiave per serie sterzo, svitate e rimuovete il controdado e la sua rondella, ponendoli a bagno nel petrolio bianco per la pulizia.

Step 5: Rimuovete la calotta superioreTenendo ferma la forcella con la mano sinistra, con la destra svitate la calotta superiore, fino a estrarla completamente. Ricordatevi di tenere salda la forcella con la mano, poiché una volta che la calotta è stata estratta, la forcella è libera e può scivolare a terra.

Step 6: Estraete la forcella e i cuscinettiSfilate la forcella dal tubo di sterzo. Una volta liberato il tubo forcella, estraete il cuscinetto inferiore e mettetelo a bagno nel petrolio bianco. Se la vostra serie sterzo monta le sfere libere, estraetele una per una con la punta calamitata del cacciavite. Estraete anche il cuscinetto superiore e mettetelo a bagno.

Step 7: Pulite il tuttoCon sgrassatore spray, pennello e straccio, pulite la serie sterzo, eliminando sporcizia, tracce di ruggine e vecchio grasso. Passate lo straccio anche all'interno del tubo di sterzo e non solo sulle piste. Ripulite anche il tubo della forcella. Con il pennello e il petrolio bianco, sgrassate a fondo le gabbiette o le sfere e le calotte.

Step 8: Mettete il grasso nelle piste di scorrimentoRiempite le piste di scorrimento inferiore e superiore con del grasso al litio. Fate lo stesso con la pista di scorrimento sulla testa della forcella.

Step 9: Riposizionate i cuscinettiRimontate le gabbiette sulla pista superiore e sulla pista della forcella. Le gabbiette presentano un lato piano e un lato con le sfere. Ricordatevi che le sfere devono lavorare a contatto con le piste e non viceversa. In sostanza, i due lati con le sfere vanno montati sulle piste e si "devono guardare". Se invece montate le sfere, mettetele in posizione con la punta calamitata del cacciavite. "Nel mio caso le piste sono integrate nella calotta."

Step 10: Rimontate la forcellaInserite nuovamente il tubo della forcella all'interno del tubo di sterzo.

Step 11: Avvitate la calotta superioreMettete del grasso sulla filettatura della forcella e avvitate fino a mandarla in battuta, senza stringere troppo (la regolazione "fine" va effettuata con la pipa montata).

Step 12: Inserite la rondella di spessoreNon dimenticate di inserire la rondella di spessore prima di avvitare il controdado. La rondella presenta un dente che va calettato sul profilo scanalato della filettatura della testa della forcella.

Step 13: Avvitate il controdadoAvvitate il controdado mandandolo in battuta ma senza stringere eccessivamente.

Step 14: Inserite la pipaInserite la pipa, verificando l'altezza con il metro. Avvitate leggermente senza stringere la vite della pipa.

Step 15: Montate la ruota anterioreInstallate la ruota anteriore, bloccandola con lo sgancio rapido. Ricordatevi di chiudere lo sgancio rapido dei freni!

Step 16: Allineate lo sterzoPoggiate la bici a terra, mettetevi a cavalcioni della ruota anteriore e cercate di allineare la pipa con la ruota anteriore. Dopodiché serrate con forza la pipa.

Step 17: Regolate lo sterzoCon la chiave per lo sterzo, mandate in battuta la calotta superiore fino a che avvertite lo sterzo libero ma senza giochi. Per verificare, potete tirare il freno anteriore e spingere avanti e indietro la bici: se avvertite un movimento anomalo o un "clunk", è necessario regolare ulteriormente.

La manutenzione regolare della serie sterzo è essenziale per mantenere la bicicletta in ottime condizioni e prevenire problemi legati alla sicurezza.
