Aerodinamica del Veicolo e Meccanica dei Fluidi: Fondamenti e Applicazioni

L'aerodinamica veicolare è un campo di studio cruciale che unisce i principi della meccanica dei fluidi alle esigenze ingegneristiche dei veicoli moderni. Comprendere come l'aria interagisce con un oggetto in movimento è fondamentale per ottimizzare prestazioni, efficienza e sicurezza. Questa disciplina si avvale di complessi modelli matematici e di simulazioni numeriche per prevedere e analizzare il comportamento dei flussi, con implicazioni che vanno dalla progettazione di automobili e aeroplani all'analisi di fenomeni naturali come la turbolenza.

Concetti Fondamentali della Meccanica dei Fluidi

Alla base dell'aerodinamica vi è la meccanica dei fluidi, un ramo della fisica che studia il comportamento dei fluidi (liquidi e gas) e le forze che agiscono su di essi. Per descrivere il moto di un fluido, si ricorre a un insieme di equazioni differenziali che esprimono i principi di conservazione della massa, della quantità di moto e dell'energia.

L'Ipotesi del Continuo

Una delle ipotesi fondamentali nella meccanica dei fluidi è l'ipotesi del continuo. Questa postula che un fluido possa essere trattato come una sostanza continua, ignorando la sua natura molecolare discreta. Questa assunzione è valida quando la scala di interesse del fenomeno è molto più grande della distanza media tra le molecole. Per esempio, nell'analisi del flusso d'aria intorno a un'automobile, le dimensioni del veicolo sono significativamente maggiori delle distanze intermolecolari dell'aria, rendendo l'ipotesi del continuo perfettamente applicabile.

Bilancio della Quantità di Moto e le Equazioni di Navier-Stokes

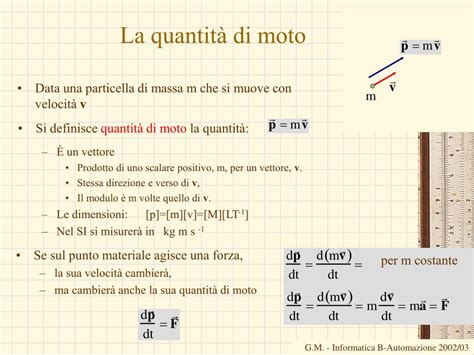

Il bilancio della quantità di moto è un principio fondamentale che afferma che la variazione della quantità di moto di un sistema è uguale alla somma delle forze esterne che agiscono su di esso. Questa idea, applicata a un volume di controllo infinitesimo di fluido, conduce all'equazione della quantità di moto in forma differenziale.

Per un fluido newtoniano, l'espressione più generale del bilancio della quantità di moto è rappresentata dalle Equazioni di Navier-Stokes (NS). Queste equazioni, nella loro forma differenziale, descrivono il moto di fluidi viscosi e incomprimibili (se la densità è costante), e sono tra le più complesse della fisica. La loro forma generale include termini che rappresentano:

• Termine di accelerazione (derivata materiale): Descrive come la velocità di una particella fluida cambia nel tempo e nello spazio.
• Termine di pressione: Rappresenta la forza dovuta al gradiente di pressione all'interno del fluido.
• Termine diffusivo (viscoso): Descrive gli sforzi tangenziali e normali dovuti alla viscosità del fluido, che tende a smorzare le differenze di velocità. Se consideriamo la viscosità costante, questo termine semplifica ulteriormente l'equazione.
• Termini di forza esterna (di volume): Forze come la gravità che agiscono sull'intero volume del fluido.

Nel contesto della dimostrazione del bilancio della quantità di moto, si parte da un tetraedro di Cauchy, un elemento infinitesimo su cui si applicano le forze di superficie e di volume. Gli postulati di Stokes sono cruciali in questo processo, poiché stabiliscono una relazione lineare tra gli sforzi e i tassi di deformazione per i fluidi newtoniani. Questi postulati permettono di rappresentare il tensore degli sforzi di Cauchy in funzione del tensore dei tassi di deformazione e di due coefficienti di viscosità: la viscosità dinamica ($\mu$) e la viscosità volumetrica ($\lambda$). Per i fluidi incomprimibili, si dimostra che il tensore degli sforzi è deviatorico, il che implica una relazione specifica tra $\lambda$ e $\mu$ e di fatto, per un fluido newtoniano incomprimibile, il termine $\lambda$ scompare o è considerato nullo, poiché la dilatazione volumetrica è assente.

Flusso a Potenziale

Un'importante semplificazione delle equazioni di Navier-Stokes si ottiene quando il flusso è considerato irrotazionale e inviscido. In questo caso, si parla di flusso a potenziale.Un moto irrotazionale è anche un moto potenziale. Questo è dimostrabile definendo la vorticità ($\omega = \nabla \times \mathbf{v}$). Se il flusso è irrotazionale, $\nabla \times \mathbf{v} = 0$, il che implica che il campo di velocità $\mathbf{v}$ può essere espresso come il gradiente di una funzione scalare, $\mathbf{v} = \nabla \phi$, dove $\phi$ è il potenziale di velocità.

Le equazioni di governo del flusso a potenziale sono più semplici delle NS e presentano notevoli vantaggi nella risoluzione, tra cui la possibilità di applicare il principio di sovrapposizione degli effetti. La principale equazione di governo è l'equazione di Laplace per il potenziale di velocità ($\nabla^2 \phi = 0$) per un flusso incomprimibile. Le condizioni al contorno di velocità sono essenziali per risolvere il sistema: ad esempio, su una superficie solida, la componente normale della velocità del fluido deve essere nulla.Il flusso a potenziale viene studiato perché le equazioni sono più semplici e permettono la sovrapposizione degli effetti, rendendo possibile l'analisi di flussi complessi come somma di flussi elementari (sorgenti, pozzi, doppietti, vortici).

Equazione di Bernoulli: Forma Debole e Forte

L'Equazione di Bernoulli è un principio fondamentale della fluidodinamica che esprime la conservazione dell'energia lungo una linea di corrente per un flusso inviscido, incomprimibile e stazionario. Esiste in due forme principali:

• Forma Debole: Si applica lungo una linea di corrente per un flusso irrotazionale. La sua dimostrazione parte dall'equazione di Eulero (Navier-Stokes senza termini viscosi) e si integra lungo una linea di corrente. È "debole" perché richiede l'integrazione lungo una specifica linea di corrente e non è valida tra linee di corrente diverse se il flusso è rotazionale. Questa forma si usa in contesti dove il rotore della velocità è nullo e il flusso è stazionario. La forma debole è valida quando si considera un fluido inviscido, incomprimibile e stazionario lungo una linea di corrente. Non è strettamente richiesta una condizione irrotazionale, ma è più comune in questo contesto.
• Forma Forte: Si applica a tutto il campo di flusso se questo è irrotazionale, inviscido, incomprimibile e stazionario. La sua dimostrazione richiede che il prodotto scalare tra il vettore vorticità ($\omega$) e il vettore velocità ($\mathbf{v}$) sia nullo, ovvero $w \cdot v = 0$, condizione che per un flusso irrotazionale è automaticamente soddisfatta (poiché $\omega = 0$). È "forte" perché la sua validità si estende a tutto il dominio del flusso. Questa forma è ampiamente utilizzata nel flusso a potenziale per calcolare la distribuzione della pressione, ad esempio, attorno a un cilindro.

La Vorticità

La vorticità ($\omega = \nabla \times \mathbf{v}$) è una misura della rotazione locale di una particella fluida. È un concetto chiave nella meccanica dei fluidi per descrivere la "rotazione" del fluido.La relazione tra vorticità e rotazione può essere illustrata con esempi come la corrente di Couette, dove un fluido è confinato tra due piastre parallele, una fissa e l'altra in movimento. Qui, la vorticità è costante e uniforme, indicando una rotazione costante delle particelle fluide. Un altro esempio è il vortice elementare (o vortice potenziale), dove la velocità diminuisce con la distanza dal centro e la vorticità è concentrata in un punto centrale (singolarità).

L'equazione di trasporto della vorticità descrive come la vorticità si muove e si evolve nel tempo. I suoi termini hanno un preciso significato fisico:

• Termine convettivo: Descrive il trasporto della vorticità con il flusso.
• Termine di stretching e tilting (vortex stretching): Rappresenta la variazione di vorticità dovuta all'allungamento e all'inclinazione dei tubi di vortice. Se un tubo vorticoso si allunga, la sua vorticità aumenta (conservazione del momento angolare).
• Termine diffusivo: Descrive la diffusione della vorticità a causa della viscosità del fluido, che tende a espandere i tubi di vortice e a smorzare i gradienti di vorticità.
• Termine baroclinico: Rappresenta la generazione di vorticità dovuta a gradienti di pressione e densità non allineati.

Deformazione di una Particella Fluida

La deformazione di una particella fluida descrive come un elemento di fluido cambia forma e orientamento sotto l'azione degli sforzi. Per un fluido incomprimibile (densità costante), la deformazione è puramente di tipo distorsivo, senza variazioni di volume. Questo concetto è fondamentale per comprendere gli sforzi di taglio e la generazione di vorticità.

La Turbolenza

La turbolenza è uno dei fenomeni più complessi e affascinanti della fluidodinamica. È caratterizzata da un moto del fluido irregolare, caotico e apparentemente casuale, con fluttuazioni rapide e su diverse scale spaziali e temporali. Nonostante la sua apparente casualità, la turbolenza è un fenomeno deterministico, governato dalle equazioni di Navier-Stokes.

Caratteristiche della Turbolenza

• Irregolarità: Il moto è intrinsecamente non stazionario e non periodico.
• Diffusività elevata: La turbolenza aumenta significativamente il trasporto di massa, quantità di moto ed energia.
• Dissipazione: L'energia cinetica del flusso viene dissipata in calore a causa della viscosità.
• Tridimensionalità e vorticità: La turbolenza è intrinsecamente tridimensionale e caratterizzata dalla presenza di vortici di diverse dimensioni.

Teorie della Turbolenza: Richardson e Kolmogorov

Per comprendere la turbolenza, sono state sviluppate diverse teorie, tra cui quelle di Richardson e Kolmogorov.

• Teoria di Richardson: Questa teoria, risalente agli inizi del XX secolo, introduce il concetto di "cascata energetica". L'energia viene iniettata nel flusso su larga scala (i "grandi vortici") e si trasferisce progressivamente a vortici sempre più piccoli, finché non viene dissipata in calore a livello delle scale più piccole dalla viscosità. Richardson ha anche introdotto il concetto di "backscatter", dove l'energia può fluire anche da scale piccole a scale grandi, anche se in modo meno significativo.

• Teoria di Kolmogorov (K41): Andrey Kolmogorov, negli anni '40, ha formulato una teoria rivoluzionaria per descrivere la turbolenza in regime di alto numero di Reynolds. Le sue ipotesi di Kolmogorov sono fondamentali:

  1. Isotropia locale: A scale sufficientemente piccole, il flusso turbolento è statisticamente isotropo (non ha direzioni preferenziali) e omogeneo (le proprietà statistiche sono le stesse in ogni punto).
  2. Universalità locale: Le caratteristiche statistiche dei vortici piccoli sono indipendenti dalla geometria del flusso su larga scala e dalla viscosità, se il numero di Reynolds è sufficientemente alto. Dipendono solo dal tasso di dissipazione di energia cinetica ($\epsilon$) e dalla viscosità cinematica ($\nu$).
  3. Range inerziale: Esiste un intervallo di scale (range inerziale) in cui l'energia si trasferisce dai grandi ai piccoli vortici senza dissipazione significativa, e in questo range lo spettro di energia cinetica segue la legge di $-5/3$.

Le Scale di Kolmogorov

Dalle ipotesi di Kolmogorov derivano le scale di Kolmogorov ($\eta$ per la lunghezza, $\tau$ per il tempo, $v_{\eta}$ per la velocità), che rappresentano le dimensioni dei vortici più piccoli dove la dissipazione viscosa diventa dominante.La scala di Kolmogorov ($\eta$) è molto importante perché rappresenta la scala minima risolvibile in una simulazione numerica di turbolenza (DNS - Direct Numerical Simulation). È legata al numero di Reynolds (Re) dalla relazione: $\eta = L \cdot Re^{-3/4}$, dove $L$ è la scala integrale (o caratteristica) del flusso. Questa relazione ci dice che all'aumentare del numero di Reynolds, le scale di Kolmogorov diventano sempre più piccole. Questo implica un costo computazionale enormemente elevato per le DNS a numeri di Reynolds elevati, poiché richiedono un'elevatissima risoluzione della griglia.

Analisi della Turbolenza: Decomposizione di Reynolds e Medie

Per studiare la turbolenza si ricorre all'analisi statistica. La decomposizione di Reynolds è una tecnica fondamentale che scompone ogni grandezza istantanea (es. velocità, pressione) nella somma di una componente media (o "media di Reynolds") e una componente fluttuante: $u = \bar{u} + u'$.Esistono diverse tipologie di medie:

• Media d'insieme (ensemble average): Media su un gran numero di realizzazioni dello stesso esperimento. Utile per flussi non stazionari o con condizioni iniziali variabili.
• Media temporale (time average): Media su un intervallo di tempo sufficientemente lungo per un flusso stazionario.
• Media spaziale (spatial average): Media su un volume o una superficie.

La scelta della media più appropriata dipende dalla natura del flusso e dalle ipotesi di ergodicità. Ad esempio, in un flusso turbolento in decadimento, la media d'insieme è spesso più informativa della media temporale.

Simulazione Numerica della Turbolenza: RANS

Le simulazioni DNS, pur essendo le più accurate, sono impraticabili per la maggior parte delle applicazioni ingegneristiche a causa dei costi computazionali. Per questo, sono stati sviluppati metodi di modellazione della turbolenza, tra cui le RANS (Reynolds Averaged Navier-Stokes).

Funzionamento delle RANS

Le equazioni RANS si ricavano mediando le equazioni di Navier-Stokes istantanee con la decomposizione di Reynolds. Questo processo introduce nuovi termini sconosciuti, noti come sforzi di Reynolds ($-\rho \overline{u'i u'j}$), che rappresentano il trasporto di quantità di moto dovuto alle fluttuazioni turbolente. Questi termini devono essere "modellati" per chiudere il sistema di equazioni.Le RANS risolvono il flusso medio e le scale turbolente più piccole vengono modellate, non risolte direttamente. Questo riduce notevolmente il costo computazionale rispetto alle DNS, rendendo le RANS lo strumento principale per le applicazioni industriali. Nello spettro di energia cinetica turbolento, le RANS "tagliano" la parte ad alta frequenza (le piccole scale), modellandone l'effetto sul flusso medio.

Soluzione RANS per Canale Piano

Un esempio classico di applicazione delle RANS è la simulazione del flusso in un canale piano. In questo caso, si osserva un profilo di velocità medio più piatto e una derivata a parete più grande rispetto al flusso laminare, a causa degli sforzi di Reynolds che agiscono come una "viscosità effettiva" maggiore.

Aerodinamica del Veicolo: Applicazioni Pratiche

L'aerodinamica è cruciale nella progettazione dei veicoli, influenzando resistenza, portanza, stabilità e rumore.

Forze su un Corpo in Flusso

Su un corpo immerso in un flusso, agiscono diverse forze, principalmente la resistenza (Drag) e la portanza (Lift).

• Resistenza Indotta nelle Ali 3D: Nelle ali tridimensionali, oltre alla resistenza di forma e attrito, si ha la resistenza indotta (CDi), dovuta alla generazione di portanza e alla formazione di vortici alle estremità alari. Questa resistenza può essere ridotta tramite l'uso di winglets, piccole alette verticali alle estremità dell'ala, che riducono l'intensità dei vortici. La dimostrazione della distribuzione ellittica della corda sull'ala (come nell'ala di Prandtl) mostra come ottenere la minima resistenza indotta per una data portanza. Il teorema di Kelvin è usato per descrivere la persistenza della circolazione e quindi del vortice di partenza e della resistenza indotta.

• Calcolo della Distribuzione del Cp attorno a un Cilindro: Il coefficiente di pressione (Cp) è un parametro adimensionale che descrive la distribuzione della pressione su una superficie. Nel flusso potenziale attorno a un cilindro, il Cp si calcola utilizzando l'equazione di Bernoulli forte. Se si aggiunge un vortice elementare al flusso uniforme attorno al cilindro (come nel caso del teorema di Kutta-Joukowski), si genera portanza e la distribuzione del Cp diventa asimmetrica, con regioni di bassa pressione (alta velocità) sul lato superiore e alta pressione (bassa velocità) sul lato inferiore, producendo una forza netta verso l'alto.

• Corpi Tozzi: L'aerodinamica dei corpi tozzi (es. parallelepipedi) è dominata dalla separazione del flusso e dalla formazione di una grande scia turbolenta, che causa un elevato coefficiente di resistenza. La geometria spigolosa impedisce al flusso di riattaccarsi, generando zone di bassa pressione dietro il corpo.

Diffusori e Spoiler

• Funzionamento del Diffusore di una Vettura: Il diffusore è un componente aerodinamico che si trova nella parte posteriore inferiore di molte vetture da corsa. Il suo scopo è espandere il flusso d'aria sotto il veicolo, riducendo la pressione e generando una forza di deportanza ("downforce") che aumenta l'aderenza. La separazione nel diffusore è un fenomeno critico: un gradiente di pressione avverso troppo elevato può causare il distacco dello strato limite, riducendo l'efficacia del diffusore. L'isteresi del diffusore si riferisce al fatto che il punto di separazione e riattacco del flusso può variare a seconda che il flusso sia in fase di accelerazione o decelerazione, portando a diverse prestazioni aerodinamiche per la stessa configurazione.I parametri geometrici del diffusore industriale, come l'angolo di divergenza, sono cruciali per evitare la separazione.

• Spoiler Anteriore Opel: Modifiche come lo spoiler anteriore sulle auto, come l'Opel, hanno la funzione di deviare il flusso d'aria sopra o intorno al veicolo, riducendo la resistenza e, in alcuni casi, generando deportanza sull'asse anteriore.

Scia e Contenuto Energetico

Il contenuto energetico della scia è un parametro cruciale per la valutazione della resistenza di un corpo. La resistenza (D) è direttamente correlata all'energia cinetica dissipata nella scia (E_wake). I quattro parametri per la valutazione del contenuto energetico di una scia sono la sua dimensione, la velocità media, la turbolenza e la vorticità. Misurare questi parametri permette di quantificare la perdita di energia e quindi la resistenza aerodinamica.

Vortice di Partenza

Il vortice di partenza è un fenomeno aerodinamico che si verifica ogni volta che un profilo alare inizia a muoversi e a generare portanza. Secondo il teorema di Helmholtz, un vortice non può iniziare o finire all'interno di un fluido. Pertanto, la formazione di circolazione attorno all'ala (necessaria per la portanza) è accompagnata dalla formazione di un vortice di segno opposto che si stacca dall'estremità posteriore dell'ala e viene trasportato a valle. Questo vortice di partenza assicura la conservazione della quantità di moto angolare totale del sistema ala-fluido.

Strato Limite

Lo strato limite, introdotto da Ludwig Prandtl, è una regione sottile del flusso vicino a una superficie solida, dove gli effetti della viscosità sono significativi e la velocità del fluido varia rapidamente da zero (sulla parete, per la condizione di non scivolamento) alla velocità del flusso esterno.

Equazione dello Strato Limite (Non Dimensionale)

Le equazioni dello strato limite sono una semplificazione delle equazioni di Navier-Stokes, valide all'interno di questa regione sottile. In forma non dimensionale, evidenziano l'importanza del numero di Reynolds e permettono di prevedere il comportamento dello strato limite, inclusi fenomeni come la separazione.

Separazione del Flusso

La separazione del flusso si verifica quando lo strato limite si stacca dalla superficie di un corpo, tipicamente in presenza di un gradiente di pressione avverso (pressione crescente nella direzione del flusso). Questo fenomeno porta a una significativa perdita di portanza e a un aumento drastico della resistenza.Fisicamente, la separazione avviene perché l'energia cinetica delle particelle fluide nello strato limite non è sufficiente a superare il gradiente di pressione avverso, portando all'inversione del flusso vicino alla parete e al distacco dello strato limite. Questo è evidente nello schema del DeltaP/Deltax dove un aumento di pressione longitudinale ($\partial P / \partial x > 0$) provoca una decelerazione del flusso e, infine, il distacco.

Considerazioni Computazionali e Algoritmiche

Metodi di Iterazione e Spessore di Spostamento

Nella risoluzione di flussi complessi, come quelli con strati limite, si utilizzano metodi di iterazione. Un concetto chiave è lo spessore di spostamento ($\delta^*$), che rappresenta la distanza di cui la superficie di un corpo dovrebbe essere spostata per compensare il rallentamento del flusso dovuto allo strato limite, ottenendo così un flusso inviscido equivalente. I metodi di interazione spesso combinano soluzioni per il flusso esterno (inviscido) e per lo strato limite, iterando fino alla convergenza.

Matrice di Rigidezza (Interazione Fluido-Struttura)

Nel campo dell'aerodinamica veicolare e aeronautica, l'interazione fluido-struttura (FSI) è fondamentale. La matrice di rigidezza viene utilizzata per modellare le deformazioni strutturali di un componente (ad esempio, un'ala) sotto l'azione delle forze aerodinamiche e, viceversa, come la deformazione influisce sul campo di flusso. Questo approccio con matrici permette di accoppiare le equazioni della meccanica dei solidi con quelle della fluidodinamica, simulando il comportamento dinamico del sistema.

Altri Parametri Aerodinamici

Coefficiente di Pressione Totale (Cpt)

Il coefficiente di pressione totale (Cpt) è un'estensione del Cp che tiene conto delle perdite di pressione totali dovute alla dissipazione viscosa. Viene dimostrato tramite l'equazione di Bernoulli in forma generale (o le equazioni di Eulero con perdite). La dissipazione viscosa influisce sul Cpt riducendone il valore, poiché parte dell'energia del flusso viene convertita in calore.

Diagramma Cp di un Profilo Alare

Il diagramma Cp di un profilo alare mostra la distribuzione del coefficiente di pressione sulla superficie superiore e inferiore dell'ala. Le differenze di pressione tra le due superfici generano la portanza. Tipicamente, la superficie superiore ha pressioni più basse (Cp negativo) e la superficie inferiore ha pressioni più alte (Cp positivo).

Conclusione

L'aerodinamica veicolare e la meccanica dei fluidi sono discipline ricche e complesse, fondamentali per l'innovazione tecnologica. Dalla comprensione delle equazioni di Navier-Stokes e del flusso a potenziale, all'analisi della turbolenza con le teorie di Kolmogorov e l'applicazione di modelli RANS, fino alla progettazione di componenti aerodinamici come diffusori e spoiler, ogni aspetto contribuisce a plasmare i veicoli del futuro. La continua ricerca e l'applicazione di strumenti computazionali avanzati sono essenziali per superare le sfide poste da un mondo che richiede efficienza, prestazioni e sostenibilità sempre maggiori.
