Il corretto funzionamento del sistema di frizione è cruciale per la gestione della potenza del motore e per garantire cambi di marcia fluidi, specialmente nei veicoli industriali dove le sollecitazioni sono intense. Al centro di questo meccanismo si trova la forcella di disinnesto, un componente apparentemente semplice ma di fondamentale importanza. Un suo malfunzionamento, spesso sottovalutato, può innescare una serie di problemi che vanno dall'usura precoce di altri componenti fino a costosi tempi di inattività.
Il Ruolo Vitale della Forcella di Disinnesto

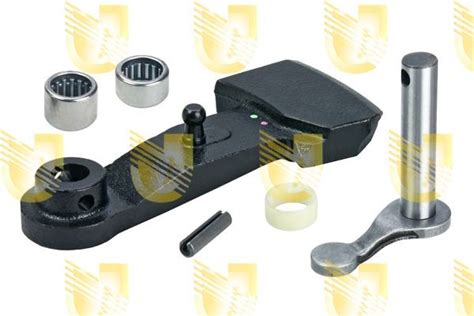

La forcella di disinnesto, nota anche come "fourchette d’embrayage" in francese, è un elemento essenziale della trasmissione. Essa agisce come un ponte tra la forza applicata dal conducente sul pedale della frizione e il meccanismo di disinnesto vero e proprio, comunemente chiamato cuscinetto reggispinta o "butée d’embrayage". Quando il conducente preme il pedale, la forcella si muove come un leva, amplificando la forza. Questa azione meccanica ha lo scopo di allontanare il disco frizione dal volano motore, interrompendo così la trasmissione della potenza alle ruote e permettendo il cambio marcia. Al rilascio del pedale, molle di richiamo riportano la forcella e il disco frizione nella loro posizione originale, ripristinando il contatto e la trasmissione di potenza.
Componenti Sollecitati: Usura e Degrado
Le frizioni dei veicoli industriali sono soggette a intense sollecitazioni, e la forcella di disinnesto non fa eccezione. L'usura dei componenti del sistema di disinnesto è un processo graduale ma inesorabile. Con il tempo, l'usura richiederà una maggiore forza sul pedale da parte del conducente per ottenere il disinnesto. Particolare attenzione deve essere rivolta alle superfici di contatto tra la forcella e l'albero di disinnesto, nonché alla forcella stessa.
Se una di queste aree presenta segni di usura, mancanza di lubrificazione adeguata, deformazioni o rotture, il meccanismo di rilascio diventa progressivamente più difficile da movimentare. Questo può manifestarsi inizialmente con un innesto difficile della frizione. Successivamente, si possono verificare una corsa ridotta del cuscinetto reggispinta e significative difficoltà nel disinnesto completo. Il controllo manuale del movimento dell'albero di disinnesto, sebbene possa dare un'indicazione, non è un metodo sufficiente per valutare il reale stato del sistema, poiché non simula le forze in gioco durante l'esercizio.
Disallineamento del Cuscinetto Reggispinta: Una Causa di Problemi
Un problema critico che può sorgere è il disallineamento del cuscinetto reggispinta. Manicotti di guida o forcelle di disinnesto deformati o usurati portano inevitabilmente a un disallineamento del cuscinetto. Questo, a sua volta, causa un azionamento non uniforme della molla a diaframma della frizione. Il risultato di questo disallineamento è un'abrasione sproporzionata nei punti di contatto tra la molla a diaframma e il piatto di pressione. Questa inclinazione, spesso descritta come "a tetto", modifica la posizione assiale della molla a diaframma. Di conseguenza, la forza di azionamento non è più sufficiente a disinnestare completamente la frizione, portando a uno slittamento del disco frizione.
La coppia trasmessa da una frizione è direttamente dipendente dalla forza che la molla a diaframma può esercitare sul disco frizione in contrapposizione al volano. Il guidatore deve quindi essere in grado di fornire una forza sufficiente per vincere questa pressione e disinnestare la frizione. Un progetto ben eseguito, ad esempio tramite cavi di comando, sfrutta la leva della forcella della frizione per moltiplicare la forza sul pedale, diminuendo quindi lo sforzo richiesto al guidatore.
L'Evoluzione dei Sistemi di Disinnesto: Dai Cavi all'Idraulica

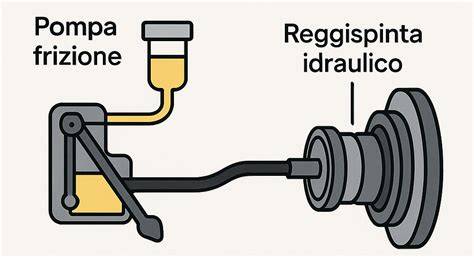

Storicamente, molti sistemi di frizione utilizzavano un comando a cavo. Tuttavia, i sistemi moderni, specialmente nei veicoli industriali, tendono a impiegare un azionamento idraulico. In questi sistemi, il movimento del pedale viene trasferito a una pompa primaria (la pompa di comando) situata direttamente sotto il pedale. Questa pompa genera pressione idraulica che viene poi trasmessa, tramite tubazioni, a un attuatore secondario che aziona la forcella o direttamente il cuscinetto reggispinta.
Durante la fase di manutenzione dei sistemi idraulici, è fondamentale controllare regolarmente il liquido idraulico e sostituirlo qualora abbia raggiunto la sua massima vita operativa. Il liquido corretto è essenziale; l'impianto idraulico della frizione deve essere riempito esclusivamente con liquido idoneo e non si deve utilizzare olio minerale.
Il Cilindro Attuatore Frizione (CSC): Integrazione e Vantaggi
Un'evoluzione significativa in questo campo è rappresentata dal Cilindro Attuatore Frizione (CSC), noto anche come cuscinetto reggispinta idraulico. Questo dispositivo integra diversi componenti separati - la forcella, la pompa (se presente nel sistema), il manicotto e il cuscinetto reggispinta - in un unico modulo compatto. Il CSC viene solitamente montato direttamente sul cambio. La riduzione del numero di componenti rende il sistema meno soggetto a vibrazioni e strappi durante la fase di avviamento, rispetto ai sistemi tradizionali con molteplici parti mobili.
I cuscinetti reggispinta, sia quelli tradizionali che quelli integrati nei CSC, sono spesso autocentranti e possono compensare piccoli disallineamenti radiali (circa 1,5 mm) tra la molla a diaframma e la loro superficie di contatto. Grazie al precarico, il cuscinetto rimane sempre a contatto con la molla a diaframma e la sua velocità di rotazione è sempre pari alla velocità del motore (non alla velocità del veicolo) quando la frizione è innestata.
Quando Sostituire il Cuscinetto Reggispinta (CSC)
Il sistema di disinnesto, specialmente nella sua configurazione CSC, è complesso e i suoi componenti non sono facilmente riparabili. In molti casi, non è possibile valutare l'entità di un danno da usura senza smontare l'intero gruppo. La forcella di disinnesto, sebbene sia un componente durevole, ha una longevità strettamente legata agli altri elementi del kit frizione. In generale, la forcella viene spesso sostituita insieme all'intero kit frizione, piuttosto che come pezzo singolo, anche se in alcuni casi può durare più a lungo degli altri componenti.
Identificare una forcella di disinnesto difettosa può essere complicato, poiché i sintomi possono sovrapporsi a quelli di altri problemi del sistema frizione. È fondamentale notare che i sintomi di un malfunzionamento della forcella possono essere causati anche da altri guasti del sistema di frizione.
Se si rende necessaria la sola sostituzione della forcella di disinnesto, il costo del pezzo di ricambio è relativamente modesto, aggirandosi intorno ai 30 euro. Tuttavia, la sostituzione dell'intero kit frizione, che include la forcella, il disco, il piatto di pressione e spesso il cuscinetto reggispinta, comporta un costo medio di circa 600 euro, comprensivo di pezzi e manodopera.
Note Importanti per l'Uso e il Montaggio
Durante gli interventi di manutenzione o sostituzione, è imperativo seguire scrupolosamente le istruzioni di montaggio fornite dal produttore del veicolo. Un montaggio errato della forcella di disinnesto, ad esempio posizionandola inclinata, può causare problemi immediati e futuri.
Per quanto riguarda i CSC, esistono specifiche precauzioni da osservare:
- Extra Corsa: In caso di errore di montaggio o di uno sfiato non corretto del sistema idraulico, il CSC potrebbe lavorare in una "extra corsa", superando i suoi limiti di progettazione e causando danni.
- Contaminazione sull'Albero: La contaminazione dell'albero di trasmissione, derivante da operazioni di smontaggio e rimontaggio, può portare a perdite occasionali. Questo accade a causa dell'accumulo di sporcizia sul lato del cambio o sull'O-ring di tenuta della campana.
- Pedale della Frizione Attuato: Durante la fase di smontaggio della frizione e del cambio, con un circuito idraulico ancora chiuso, il pedale della frizione non deve assolutamente essere azionato. Se ciò accade, il pistone del CSC viene spinto troppo avanti, potendo danneggiare il labbro di tenuta e comprometterne la funzionalità.
- Depositi di Sporco: Depositi di sporco all'esterno della guida del pistone del CSC possono compromettere il labbro di tenuta. Durante la compressione del pistone, la superficie di scorrimento risulta esposta a detriti che possono causare usura prematura.
Il metodo di fissaggio dello spingidisco al volano ha un impatto significativo sulle caratteristiche funzionali del sistema frizione, in particolare per i sistemi con regolazione automatica. Questo influisce anche sulle prestazioni e sulla durata del CSC, sia in termini di carichi che di altezza di lavoro. È fondamentale ricordare che errori di montaggio possono danneggiare il CSC e invalidare la garanzia del componente.
In sintesi, la forcella di disinnesto e i sistemi correlati sono componenti critici per la funzionalità dei veicoli industriali. Una corretta comprensione del loro funzionamento, dei potenziali problemi legati all'usura e ai disallineamenti, unita a una manutenzione scrupolosa e a un montaggio a regola d'arte, sono essenziali per garantire la longevità del sistema frizione, minimizzare i tempi di fermo macchina e ottimizzare i costi operativi. Per l'acquisto di componenti di ricambio di qualità OE, fornitori come ZF, con la sua gamma a marchio Sachs, offrono soluzioni affidabili per il mercato aftermarket. È inoltre possibile procedere all'acquisto di una nuova o scambiata scatola del cambio tramite canali specializzati, garantendo una ricezione rapida e un'installazione professionale.
