Le frizioni ad attrito sono dispositivi hardware rotanti che svolgono un ruolo cruciale in una vasta gamma di applicazioni industriali e meccaniche. Dal loro utilizzo in azionamenti di piccole dimensioni, come driver di potenza leggeri, pompe e piccoli generatori, fino a sistemi più complessi, queste componenti sono essenziali per la protezione di persone e apparecchiature. La loro funzione primaria è quella di consentire l'avviamento, l'arresto e il controllo della velocità di alberi e macchinari, operando spesso in sinergia con i sistemi frenanti per una gestione ottimale della potenza.
Struttura Fondamentale delle Frizioni ad Attrito

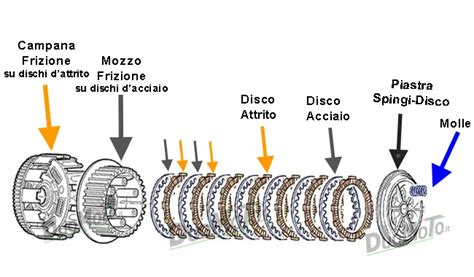

La struttura delle frizioni ad attrito si distingue per la sua relativa semplicità concettuale, che ne facilita l'integrazione in diversi sistemi meccanici. Il principio operativo si basa sull'applicazione di pressione sulle piastre e sugli anelli di attrito. Questa pressione è generata da un regolatore, che agisce tramite una molla e una piastra di pressione. Il carico trasmesso, ovvero la potenza che viene trasferita, può essere collegato alternativamente al mozzo interno in acciaio, solitamente più robusto e destinato a sopportare carichi torsionali elevati, o all'alloggiamento in lega di alluminio, spesso scelto per la sua leggerezza e resistenza alla corrosione. Questa flessibilità strutturale permette di adattare la frizione a specifiche esigenze di peso, ingombro e capacità di carico.
Caratteristiche Operative e Comportamentali
Nel valutare le prestazioni di una frizione ad attrito, è fondamentale tenere in considerazione tre caratteristiche operative principali: la coppia di spunto, il decadimento della coppia e le fluttuazioni di coppia correlate alla velocità. La coppia di spunto si manifesta in particolare quando un elemento meccanico, come una vite o un albero, già installato e in rotazione o fermo, viene sottoposto a un ulteriore carico torsionale o a un tentativo di allentamento. Questo fenomeno può indicare un precarico eccessivo o una condizione di bloccaggio parziale.
Il decadimento della coppia, invece, si riferisce a una riduzione della capacità di trasmissione della coppia di slittamento. Questo avviene tipicamente quando l'elevato apporto di potenza durante il funzionamento, specialmente in condizioni di slittamento prolungato o intenso, causa un aumento della temperatura della frizione. L'incremento termico può alterare le proprietà dei materiali di attrito, riducendone l'efficacia e quindi la coppia massima trasmissibile prima dello slittamento.
Le fluttuazioni di coppia correlate alla velocità sono variazioni nella coppia trasmessa che dipendono direttamente dalla velocità di rotazione degli alberi collegati. Queste fluttuazioni possono essere causate da irregolarità nella rotazione, imperfezioni geometriche dei componenti o variazioni nella pressione di contatto. Comprendere e gestire queste caratteristiche è essenziale per garantire un funzionamento regolare e prevedibile del sistema di trasmissione.
Criticità nel Sistema di Disinnesto della Frizione
Particolare attenzione merita il sistema di disinnesto della frizione, soprattutto nei veicoli industriali, dove questi componenti sono sottoposti a intense sollecitazioni operative. Le forcelle di disinnesto, in particolare, sono elementi fortemente sollecitati. Trascurare eventuali malfunzionamenti di questi componenti può portare a danni gravi e diffusi all'intero sistema frizione, con conseguenti lunghi tempi di inattività e costi elevati per le riparazioni e la manutenzione.

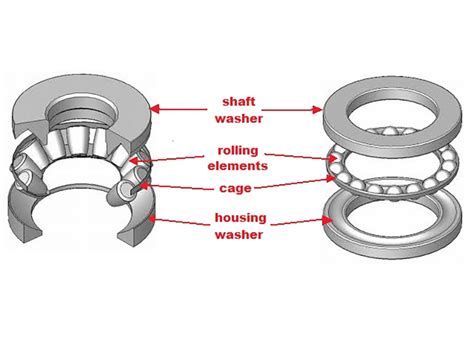

Uno dei problemi critici è il disallineamento del cuscinetto reggispinta. Questo può essere causato da manicotti di guida o forcelle di disinnesto deformati o usurati. Tale disallineamento impedisce un azionamento uniforme della molla a diaframma, un componente chiave che regola la pressione della frizione. Il risultato è un'abrasione sproporzionata nei punti di contatto tra la molla a diaframma e il piatto di pressione, spesso descritta come un'inclinazione "a tetto" della molla. Questa condizione non solo altera la posizione assiale della molla a diaframma, ma riduce anche la forza di azionamento disponibile. La conseguenza diretta è una frizione che tende a slittare, poiché la pressione di contatto non è più sufficiente a garantire la trasmissione completa della coppia.
L'usura dei componenti del sistema di disinnesto rappresenta un altro fattore critico. Nel tempo, l'usura dei meccanismi di azionamento richiederà una maggiore forza applicata sul pedale per ottenere il disinnesto completo. È necessario dedicare particolare attenzione alle superfici di contatto della forcella e dell’albero di disinnesto, nonché alla forcella stessa. Se uno di questi elementi presenta segni di usura, mancanza di lubrificazione, deformazioni o rotture, il meccanismo di rilascio diventerà progressivamente più difficile da movimentare.
Il controllo manuale del movimento dell’albero di disinnesto, sebbene possa dare un'indicazione, non è considerato un metodo diagnostico corretto o sufficiente per valutare il reale stato di disinnesto della frizione, poiché non replica le forze e le dinamiche operative complete.
Durante gli interventi di manutenzione o sostituzione, è di fondamentale importanza seguire scrupolosamente le istruzioni di montaggio fornite dal produttore. Ciò include evitare di posizionare la forcella di disinnesto in modo inclinato. Il primo segnale di un montaggio errato o di un problema nel sistema di disinnesto sarà spesso rappresentato da un innesto difficile della frizione. Ulteriori sintomi possono includere una corsa del reggispinta ridotta e difficoltà nel disinnesto completo.
Diagnosi di Problemi Specifici e Soluzioni
Affrontare problemi specifici legati all'innesto o al disinnesto richiede un'analisi attenta. Ad esempio, in riferimento all'innesto della presa di forza (PDF) in un veicolo, quando si tira la leva dedicata e si "attacca" la PDF tramite una leva principale, la presenza di una "grattata" durante l'innesto è un segnale di anomalia. Anche provare a premere il pedale della frizione mentre la frizione della PDF è staccata non modifica la situazione, suggerendo che il problema non sia direttamente correlato al pedale principale o alla sua frizione.
Una possibile causa di questo tipo di grattata è il trascinamento del cuscinetto piccolo nel volano. Questo componente, se usurato o malfunzionante, può continuare a trasmettere un leggero movimento rotatorio anche quando la frizione principale dovrebbe essere completamente disinnestata, causando attriti indesiderati.
Un'altra diagnosi possibile, specialmente in contesti in cui si verifica uno "sbatacchiamento" del sistema d'innesto durante un contraccolpo, è che i denti del manicotto d'innesto o dell'albero condotto si siano consumati. Quando l'attrezzo (in questo caso, il sistema di innesto della PDF) subisce un contraccolpo, l'usura di questi componenti può causare il disallineamento o l'"espulsione" del manicotto o dell'ingranaggio coinvolto. Questo fenomeno, in cui un componente viene "sparato fuori" dalla sua posizione a causa di sollecitazioni improvvise, può verificarsi non solo nelle frizioni ma anche in altri meccanismi di trasmissione, come quelli delle marce o del riduttore.
Per prevenire l'avviamento del motore con la presa di forza inserita, una soluzione adottata è l'installazione di un secondo relè di consenso che impedisce l'avviamento del motore a PDF inserita.
Innovazione Storica e Design Geometrico degli Innesti
La storia dell'innesto meccanico è costellata di innovazioni significative. Un caso storico rilevante è rappresentato dal brevetto depositato nel 1928 da Ferdinand Porsche, fondatore dell’omonima casa automobilistica. Questo sistema, denominato “Syncromesh“, utilizzava una serie di anelli sincronizzatori. Questi anelli avevano il compito di livellare le differenze di velocità tra gli alberi prima dell'ingranamento, rendendo la transizione tra le marce notevolmente più fluida e semplice. Tale innovazione contribuì in modo sostanziale alla diffusione delle vetture con cambio manuale, migliorando l'esperienza di guida e l'affidabilità del sistema.
Per quanto riguarda la forma geometrica degli innesti, in teoria, non esiste un limite intrinseco alla forma che può essere utilizzata. La sua conformazione è dettata principalmente dalle specifiche esigenze dell’applicazione e dalle condizioni operative previste. Tuttavia, esistono diverse considerazioni pratiche che influenzano significativamente la scelta della forma ideale. Ad esempio, gli innesti a pattini, sia d’usura piani che conici, sono particolarmente efficaci nel gestire differenze di velocità elevate tra gli alberi collegati. Questa capacità è fondamentale in applicazioni dove gli alberi possono operare a regimi molto diversi, richiedendo un sistema di innesto in grado di compensare tali variazioni senza causare stress eccessivi o slittamenti indesiderati.
CAMBIO a DOPPIA FRIZIONE: come funziona? SEGRETI e DIFETTOSITÀ (TCT, DSG, EDC)
Considerazioni sull'Uso e la Manutenzione
È generalmente sconsigliabile tenere la frizione premuta per lunghi periodi di tempo senza una reale necessità operativa. Questa pratica può portare a un'usura accelerata dei componenti della frizione, in particolare della piastra di attrito e della molla di pressione. Tuttavia, un breve periodo di tempo, come quello trascorso durante l'attesa a un semaforo, non dovrebbe causare danni significativi alla frizione, a condizione che il pedale non sia tenuto premuto con forza eccessiva e che lo slittamento sia minimo o nullo.
Le frizioni ad attrito meccaniche sono spesso preferite per la loro relativa semplicità costruttiva e il costo contenuto rispetto ad altre tipologie di frizioni. Tuttavia, questa semplicità può talvolta tradursi nella necessità di una maggiore manutenzione nel tempo, specialmente in applicazioni gravose. La scelta tra diversi tipi di innesto meccanico, come quelli a frizione o quelli a innesto diretto, dipende in ultima analisi dalle specifiche esigenze e dalle applicazioni considerate.
Infine, è importante notare che nelle frizioni idrauliche o a bagno d'olio, la coppia risultante e la velocità dell'albero condotto dipendono non solo dalla velocità della girante, ma anche dalla quantità di fluido che circola. Questo flusso è regolato da un sistema elettronico, il che introduce una complessità maggiore nella gestione della trasmissione di potenza rispetto alle frizioni puramente meccaniche.
