L'albero di trasmissione è un elemento meccanico di fondamentale importanza in qualsiasi veicolo, ma acquista un ruolo ancora più critico nei sistemi a trazione integrale (4WD). La sua funzione primaria è quella di trasferire la potenza generata dal motore, attraverso la scatola del cambio e i differenziali, fino alle ruote motrici. Nei veicoli Hyundai dotati di sistema 4WD, questo componente è progettato per gestire le sollecitazioni aggiuntive derivanti dalla ripartizione della coppia tra gli assi, garantendo un'erogazione efficiente e affidabile della potenza in ogni condizione di guida. La sua corretta manutenzione e la comprensione del suo funzionamento sono essenziali per mantenere le prestazioni ottimali del veicolo, specialmente in scenari di utilizzo gravoso o fuoristradistico.
La Struttura Fondamentale dell'Albero di Trasmissione
L'albero di trasmissione, noto anche come albero cardanico, è tipicamente composto da un tubo metallico robusto, spesso in acciaio o leghe leggere, su cui sono montati elementi cruciali per la sua funzionalità. Alle estremità sono fissati i giunti cardanici, o crociere, che permettono all'albero di flettersi e trasmettere potenza anche quando gli assi del motore e del differenziale posteriore non sono perfettamente allineati. Questo disallineamento è una condizione comune, specialmente durante le fasi di accelerazione, frenata o su terreni irregolari, dove le sospensioni del veicolo lavorano attivamente.

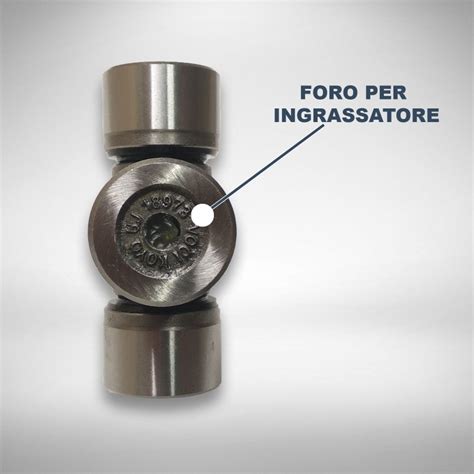

Le crociere sono articolazioni universali che consentono una trasmissione continua della coppia angolare. Nei sistemi 4WD, la qualità e la manutenzione di queste crociere sono di primaria importanza. Possono presentare diverse tipologie di accoppiamento, tra cui gli standard SAE (Society of Automotive Engineers), diffusi nei veicoli americani per la loro standardizzazione e facilità di interscambio, e gli standard DIN (Deutsches Institut für Normung), prevalenti nei veicoli europei per la loro precisione dimensionale e ampia compatibilità. Nel contesto delle preparazioni fuoristradistiche, si possono incontrare crociere maggiorate, spesso dotate di ingrassatore, che facilitano la manutenzione periodica e aumentano la resistenza all'usura.
Un altro componente essenziale è la parte scorrevole dell'albero, che permette un'estensione e una contrazione controllata per adattarsi alle variazioni di lunghezza del sistema di trasmissione dovute al movimento delle sospensioni. L'allineamento delle frecce presenti sulle due sezioni della parte scorrevole è un dettaglio tecnico cruciale: un corretto allineamento frontale garantisce un funzionamento privo di vibrazioni e previene potenziali danni al sistema.
Funzionamento e Sollecitazioni nella Trazione Integrale

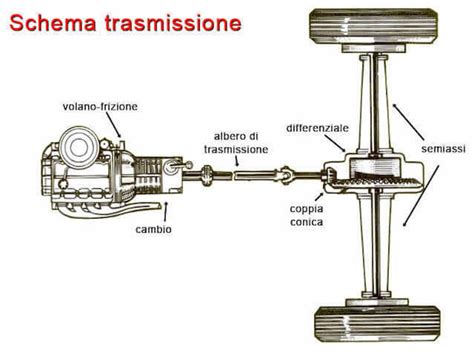

Nei veicoli Hyundai con sistema 4WD, l'albero di trasmissione collega il differenziale centrale (o la scatola di rinvio, a seconda della configurazione specifica) al differenziale posteriore. Questa connessione è vitale per distribuire la potenza alle quattro ruote, migliorando la trazione e la stabilità del veicolo, specialmente su superfici scivolose o in condizioni di scarsa aderenza. L'efficienza di questo trasferimento di potenza è influenzata da diversi fattori, tra cui il regime di rotazione dell'albero e l'angolo di inclinazione delle crociere.
Il bilanciamento dell'albero di trasmissione è un aspetto critico per garantire un funzionamento fluido e silenzioso. Un albero ben bilanciato, come quelli progettati per applicazioni fuoristradistiche e bilanciati a regimi specifici (ad esempio, 2800 giri al minuto), minimizza le vibrazioni trasmesse al telaio e ai passeggeri, contribuendo al comfort di guida e prolungando la vita utile di tutti i componenti correlati, come cuscinetti e giunti.
Il momento torcente massimo che un albero di trasmissione può sopportare senza subire deformazioni o rotture è un parametro fondamentale che ne definisce la robustezza e l'idoneità per un determinato utilizzo. Questo valore è particolarmente rilevante nei veicoli 4WD, dove le sollecitazioni possono essere elevate, specialmente durante manovre impegnative o in presenza di pneumatici di diametro maggiorato.
Il regime massimo dell'albero di trasmissione è strettamente legato al regime del motore e all'angolo d'inclinazione delle crociere. Mantenere il prodotto di N (numero di giri del motore in quarta marcia) e β (angolo d'inclinazione) entro i valori consigliati dal costruttore è essenziale per evitare eccessive sollecitazioni sui giunti e garantire silenziosità e durabilità.
Potenziali Problemi e Sintomi Comuni
Un sintomo che può indicare un potenziale problema all'albero di trasmissione, o ai suoi componenti associati, è la comparsa di rumori anomali. Come descritto da alcuni utenti, un suono che si manifesta alla partenza o a bassissima velocità, simile a un raschiamento o a un contatto, e che scompare dopo pochi metri, potrebbe essere legato a diverse cause.
Una delle possibilità è la presenza di sporco o detriti accumulati attorno all'albero o ai giunti. In condizioni di utilizzo su terreni fangosi o polverosi, questi materiali possono interferire con il normale movimento dei componenti, generando rumori transitori. Un altro fattore da considerare, specialmente su veicoli con un chilometraggio molto basso (come 1800 km), è un possibile difetto di fabbricazione o un problema di installazione.
Tuttavia, è fondamentale non sottovalutare questi segnali. L'usura delle crociere è una causa comune di rumori, vibrazioni e persino di cedimenti imprevisti. Se le crociere sono usurate, i loro cuscinetti possono sviluppare gioco, portando a un movimento irregolare e a rumori. Anche i paraoli, che garantiscono la tenuta dei cuscinetti delle crociere e impediscono la fuoriuscita del grasso o l'ingresso di contaminanti, possono deteriorarsi, compromettendo la lubrificazione e accelerando l'usura.
Vibrazioni anomale, specialmente a determinate velocità o durante l'accelerazione, possono indicare uno sbilanciamento dell'albero, un problema alle crociere o alla parte scorrevole. In casi più seri, un albero danneggiato o sbilanciato può portare a danni maggiori ai differenziali, alla scatola del cambio o ad altri componenti della trasmissione.
TRAZIONE POSTERIORE , VIBRAZIONE
Manutenzione e Soluzioni Avanzate
La manutenzione preventiva è la chiave per prolungare la vita utile dell'albero di trasmissione e dei suoi componenti. La pulizia regolare dell'area attorno all'albero e ai giunti può prevenire l'accumulo di sporco che potrebbe causare problemi. Per i sistemi dotati di ingrassatori sulle crociere, è importante seguire un intervallo di ingrassaggio regolare, utilizzando il tipo di grasso specificato dal costruttore.
Se si sospetta un problema, è consigliabile far ispezionare il sistema da un meccanico qualificato. Un'ispezione visiva può rivelare segni di usura, danni o perdite di grasso. Test di guida possono aiutare a identificare la natura e la gravità delle vibrazioni o dei rumori.
In alcuni casi, soprattutto per chi utilizza il veicolo in condizioni gravose o per chi ha apportato modifiche all'assetto (come l'installazione di sospensioni rialzate), la sostituzione dell'albero di trasmissione originale con un componente rinforzato o specifico per fuoristrada può essere la soluzione migliore. Marchi specializzati, come HM4X4 in collaborazione con Trasmec, offrono alberi di trasmissione progettati per garantire resistenza, durata e prestazioni superiori rispetto ai componenti di serie. Questi alberi sono spesso realizzati con materiali più robusti, dotati di crociere maggiorate e bilanciati con precisione per sopportare sollecitazioni più intense e garantire un funzionamento ottimale anche con assetti modificati. La scelta di un albero di trasmissione HM4X4, ad esempio, è indicata se l'albero originale presenta segni di usura, vibrazioni o problemi di compatibilità con modifiche apportate al veicolo.
La cura dell'albero di trasmissione, componente spesso trascurato ma essenziale per la motricità del proprio Hyundai 4WD, garantisce non solo un'esperienza di guida più sicura e confortevole, ma preserva anche l'integrità meccanica del veicolo nel lungo periodo.
