Allineare le Piastre di Sterzo su una Yamaha XT 600: Guida Completa per un Assetto Perfetto

Un avantreno ben allineato è fondamentale per la sicurezza e la guidabilità di qualsiasi motocicletta, e la Yamaha XT 600 non fa eccezione. Spesso, anche a seguito di cadute lievi o semplicemente dopo operazioni di manutenzione che prevedono lo smontaggio delle forcelle, le piastre di sterzo possono disallinearsi, causando un manubrio storto e una sensazione di instabilità alla guida. Questo articolo esplora le cause di tale disallineamento e fornisce una guida dettagliata su come riallineare correttamente le piastre e gli steli della forcella.

Perché le Piastre si Disallineano?

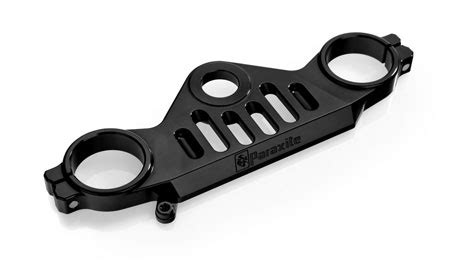

Il disallineamento delle piastre di sterzo, dove la piastra superiore e quella inferiore che reggono gli steli della forcella ruotano l'una rispetto all'altra o rispetto al canotto di sterzo, è una problematica comune. La causa principale è solitamente un impatto, anche di lieve entità, che genera una forza di torsione sull'avantreno. Una piccola angolazione tra le due piastre, sebbene vicine, può tradursi in un notevole scostamento alla ruota, costringendo il pilota a tenere il manubrio storto per mantenere una traiettoria dritta. Questo non è solo un problema estetico, ma influisce direttamente sulla precisione di guida e sulla stabilità della moto.

Un'altra possibile causa di disallineamento può derivare da un montaggio non ottimale in fase di manutenzione. Se gli steli, le piastre o il canotto di sterzo non vengono serrati correttamente o seguendo una procedura specifica, potrebbero non lavorare in perfetto parallelismo, evidenziando una "forzatura" che può compromettere la scorrevolezza della forcella e dare la sensazione di una taratura errata. È stato riscontrato che anche su moto nuove, dopo pochi chilometri, un controllo dell'allineamento può rivelare la necessità di una correzione, a dimostrazione di come sia un aspetto critico.

Individuare il Disallineamento

Come si può capire se il manubrio è storto o le piastre disallineate? Intanto, è fondamentale che l'operazione di allineamento sia fatta SOLAMENTE se, quando la moto procede dritta, il manubrio non risulta centrato, ma ruotato a destra o sinistra. L'unico inconveniente dato dalle piastre disallineate è questo: una cattiva sensazione di guida e una tendenza della moto a "tirare" da un lato.

Per verificare se il manubrio è effettivamente storto, si può utilizzare un metodo semplice ma efficace: posizionare un foglio a quadretti sotto il manubrio per confrontare la sua angolazione rispetto a un riferimento ortogonale. Questo permette di eliminare il dubbio che sia solo una sensazione o un effetto ottico. Un altro elemento da considerare è la perfetta centratura della ruota posteriore rispetto al forcellone, verificando gli appositi registri. Se il perno della ruota posteriore è fissato in modo non simmetrico, anche se l'avantreno è perfettamente allineato, la moto tenderà a viaggiare con il manubrio leggermente girato, creando una falsa impressione di disallineamento anteriore.

Fasi Preparatorie all'Allineamento

Prima di procedere con l'allineamento, è essenziale preparare la moto adeguatamente per garantire la massima efficacia dell'intervento e la sicurezza durante le operazioni.

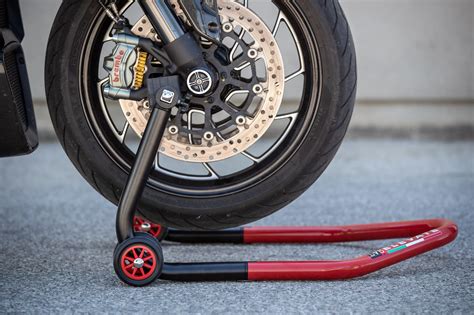

1. Posizionamento della Moto: Mettere la moto sul cavalletto, in modo che la ruota anteriore sia sollevata da terra. Questo permette agli steli della forcella di muoversi liberamente senza la pressione del peso della moto.
2. Allentamento del Perno Ruota Anteriore: Allentare i dadi che tengono il perno ruota anteriore. Non è necessario rimuoverli completamente, basta che siano sufficientemente allentati da permettere alla ruota di muoversi leggermente e agli steli di ruotare.
3. Allentamento delle Viti del Piedino Forcella: Allentare le due viti del piedino forcella sul lato opposto al disco freno. Questo è un passaggio cruciale per permettere agli steli di ruotare e riallinearsi all'interno delle piastre.
4. Allentamento del Dado Superiore del Canotto di Sterzo: Smollando il dado da 32 mm che tiene la piastra superiore, non completamente molle, ma allentandolo e puntandolo a mano per far garantire comunque l'appoggio della piastra. Questa operazione richiede attenzione, soprattutto se la vite del canotto di sterzo si presenta bloccata. Se la vite non si muove di un millimetro e il manubrio gira fino a fine corsa, è un segnale che le 8 viti delle due piastre devono essere allentate prima di tentare di svitare il dado da 32. È consigliabile togliere il manubrio per usare una bussola e, se si è soli, puntare un piede o un ginocchio sulla ruota posteriore per contrastare la rotazione della moto sul cavalletto e applicare la forza necessaria spingendo a destra per svitare il dado.
5. Allentamento delle Viti delle Piastre: Allentare tutte e otto le viti che serrano gli steli alle piastre (quattro sulla piastra superiore e quattro sulla piastra inferiore). Questo è il passo che permette agli steli e alle piastre di "liberarsi" e trovare il loro allineamento naturale.

Procedura Dettagliata per l'Allineamento

Esistono diverse scuole di pensiero sull'ordine esatto delle operazioni, ma il principio fondamentale è sempre lo stesso: permettere a tutti i componenti di trovare il loro naturale allineamento sotto sforzo e poi serrarli in quella posizione. Di seguito, un metodo collaudato che unisce le migliori pratiche.

1. "Smanubriate" Iniziali per un Allineamento Grossolano: Con tutte le viti delle piastre e il dado da 32 mm (della piastra superiore) allentati, ma puntato a mano, dare un paio di "smanubriate" o scuotere energicamente l'avantreno. Questo serve a riallineare grossolanamente le piastre "a occhio" e a far assestare gli steli nelle loro sedi.
2. Serraggio Parziale degli Steli (un lato alla volta):
   • Tirare le viti superiori e inferiori di uno stelo (per esempio, il lato opposto al disco).
   • Successivamente, fare la stessa cosa dall'altra parte, tirando le viti superiori e inferiori dell'altro stelo.
   • Nota: Alcuni preferiscono stringere prima le viti superiori e poi quelle inferiori, o viceversa. L'importante è che il serraggio finale avvenga in modo progressivo e bilanciato. Se si lascia la piastra inferiore lenta mentre si stringe il dado da 32 mm, si permette al canotto di essere correttamente messo in battuta. Successivamente si stringono le viti inferiori.
3. Serraggio del Dado Superiore del Canotto di Sterzo: Stringere definitivamente il dado da 32 mm della piastra superiore. Questo blocca la piastra superiore in posizione.
4. Allineamento Fine con Pompate:
   • Smollare le viti destra e sinistra della piastra inferiore (se non lo si è già fatto).
   • Con la moto a terra o comunque con la ruota anteriore in appoggio, dare un po' di pompate energiche all'avantreno, azionando il freno anteriore. Questo permette agli steli di assestarsi e ricentrarsi automaticamente rispetto alle piastre.
   • Importante: Ripetere l'azione di spinta e successiva frenata diverse volte. Questo è cruciale per garantire che il perno ruota e i piedini forcella si allineino perfettamente.
5. Serraggio Finale delle Viti delle Piastre Inferiori: Rimettere la moto sul cavalletto (o mantenerla a terra se più comodo per questa operazione) e stringere definitivamente le viti della piastra inferiore.
6. Serraggio del Perno Ruota e dei Piedini Forcella: Serrare il perno ruota alla coppia prescritta, facendo attenzione alla procedura specifica: prima si avvita il perno e il piedino lato disco, poi si danno un paio di pompate e infine si chiude anche l'altro piedino. Questo evita che il piedino lato destro venga "tirato" verso l'interno. Infine, serrare le due viti del piedino forcella.
7. Verifica dell'Allineamento del Manubrio: Se il manubrio era storto, allentare i riser del manubrio o i suoi supporti, riposizionare il manubrio in modo che sia allineato con la piastra superiore e stringere nuovamente.

Considerazioni Aggiuntive e Consigli Utili

• Rotazione degli Steli: Alcuni suggeriscono di far ruotare gli steli della forcella di circa 90 gradi nella loro sede (se fossero appena appena storte annulli lo svergolamento). Se non ruotano, aiutarsi agendo sulla vite del tappo. Attenzione ai soffietti, anche quelli dovranno scorrere.
• Chiave Dinamometrica: L'uso di una chiave dinamometrica è fortemente consigliato per serrare il perno ruota e i bulloni di serraggio forcella della piastra inferiore e superiore alle coppie prescritte dal manuale d'officina della Yamaha XT 600. Questo garantisce la corretta forza di serraggio e previene sia allentamenti indesiderati che serraggi eccessivi che potrebbero danneggiare i componenti.
• Controlli Post-Operazione: Dopo aver completato l'allineamento, è opportuno fare un giro di prova in un'area sicura per verificare la sensazione di guida. Se il manubrio non è ancora perfettamente centrato, potrebbe essere necessario ripetere la procedura di "smolla-ristringi-fai un giro e guarda" per una regolazione di fino, concentrandosi sull'allineamento del manubrio e delle piastre di sterzo tra loro e con la direzione di marcia.
• Manubrio Storto vs. Forcella Storta: È importante distinguere tra un manubrio effettivamente storto (piegato) e un manubrio che appare storto a causa del disallineamento delle piastre. Se il manubrio è danneggiato, sarà necessario sostituirlo. Per capire se il manubrio è storto si può usare il foglio a quadretti come descritto in precedenza, o smontarlo e appoggiarlo su una superficie piana per verificarne la linearità.
• Tolleranze e Giochi: È vero che le tolleranze e i giochi nel fissaggio degli steli alla piastra e del perno di attacco alla ruota anteriore sono minimi. Tuttavia, un minimo disallineamento può avere un impatto significativo sulla guida. La procedura descritta mira proprio a eliminare questi giochi e a garantire che tutti i componenti siano nella loro posizione più naturale e allineata.

Rimontaggio da Zero: Forche, Piastre e Ruota

Se si sta rimontando l'avantreno partendo con la moto a telaio, la procedura per garantire l'allineamento di piastre, forche e ruota dovrebbe seguire un ordine logico che permetta a ogni componente di trovare la sua sede prima di essere bloccato definitivamente.

1. Montaggio della Piastra Inferiore: Installare la piastra inferiore sul canotto di sterzo e serrare la ghiera del canotto. Questo stabilisce la base per l'intera struttura dell'avantreno.
2. Montaggio della Piastra Superiore: Montare la piastra superiore e avvitare il dado da 32 mm a mano, senza serrarlo completamente, solo per puntarlo e assicurare l'appoggio.
3. Inserimento degli Steli Forcella: Inserire gli steli della forcella nelle piastre. Non serrare ancora le viti delle piastre, in modo che gli steli possano scorrere liberamente.
4. Montaggio della Ruota Anteriore: Montare la ruota anteriore sui piedini della forcella. Avvitare il perno ruota e serrare il piedino sul lato del disco. A questo punto, dare un paio di pompate energiche all'avantreno per permettere ai piedini e agli steli di allinearsi con la ruota. Solo dopo aver pompato, chiudere anche l'altro piedino. Questo è fondamentale per evitare che il piedino lato destro venga "tirato" verso l'interno quando si avvita il perno, come avviene in modo analogo alla procedura di allineamento delle piastre.
5. Allineamento e Serraggio delle Piastre: A questo punto, si può procedere con la procedura di allineamento delle piastre come descritto in precedenza, partendo dalle "smanubriate" iniziali e procedendo con il serraggio progressivo delle viti delle piastre e del dado superiore.

Questa metodologia, che prevede di stringere gradualmente e in sequenza i vari componenti, permette di tenere conto dei minimi giochi e delle tolleranze, garantendo che l'avantreno sia perfettamente allineato e che la forcella possa lavorare in modo ottimale. Ricordare sempre di consultare il manuale d'officina della propria Yamaha XT 600 per le specifiche coppie di serraggio.
