Il sistema di controllo della stabilità del veicolo (ESP), il servosterzo elettrico e numerosi altri sistemi di sicurezza e comfort all'interno di un'automobile moderna dipendono in modo cruciale da un componente spesso trascurato ma fondamentale: il sensore dell'angolo di sterzata. Questo dispositivo, posizionato strategicamente per monitorare le intenzioni del conducente, fornisce dati essenziali che permettono all'elettronica di bordo di reagire in modo proattivo, garantendo una guida più sicura e un'esperienza di controllo ottimale.
Posizionamento e Tipologie di Sensori
Nella stragrande maggioranza dei casi, il sensore dell'angolo di sterzata si trova esattamente dove ci si aspetterebbe: dietro al volante, integrato nella colonna dello sterzo. Questa posizione privilegiata consente un monitoraggio diretto e preciso del movimento del volante. Tuttavia, in circostanze davvero rare, alcuni produttori automobilistici potrebbero optare per un posizionamento alternativo, ad esempio presso la scatola del cambio.
Esistono diverse tipologie di sensori dell'angolo di sterzata, ognuna con proprie caratteristiche operative e tecnologiche:

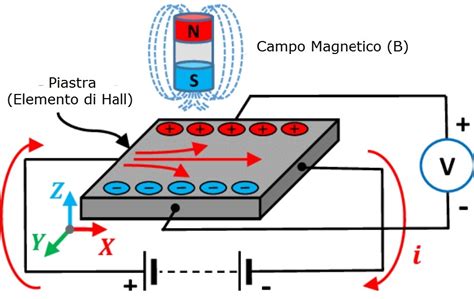

Sensori a Effetto Hall: Questa è la versione più diffusa e affidabile. Funzionano senza contatto fisico, impiegando un anello magnetico a più poli, simile a quanto avviene nei sensori ruota attivi. I sensori a effetto Hall, come i modelli Bosch LWS5 e LWS6, offrono un'elevata precisione, potendo rilevare ogni movimento con un'accuratezza di 1,5 gradi. Essi inviano segnali quadri alla centralina elettronica, con fasi del segnale differenti per ciascun sensore Hall. Questa diversità di fase è cruciale per determinare immediatamente la direzione di rotazione dello sterzo e per identificare tempestivamente eventuali malfunzionamenti del sensore. La loro natura senza contatto li rende immuni ai problemi di usura meccanica, garantendo una maggiore longevità.
Sensori con Contatti Scorrevoli: Sebbene meno diffusi rispetto ai sistemi a effetto Hall, questi sensori sono ancora comunemente impiegati. Un esempio di questa tecnologia è rappresentato dai sensori analogici, che si compongono di due potenziometri, noti anche come partitori di tensione. Questi potenziometri utilizzano un rivestimento resistivo fisso, spesso realizzato in carbonio, attraverso cui scorre una tensione. Un contatto scorrevole si muove lungo questo rivestimento, e la sua posizione in un dato momento determina la quantità di tensione trasmessa. Esistono versioni che operano con una tensione di riferimento di 5 volt, mentre altre utilizzano 12 volt. Il secondo partitore di tensione non ha una funzione di controllo diretta, ma è essenziale per determinare la direzione dello sterzo: se la rotazione avviene verso sinistra o verso destra. Posizionando i due partitori uno opposto all'altro, la differenza di tensione generata permette di stabilire se lo sterzo ruota in senso orario o antiorario. La tensione erogata in posizione neutra (quando volante e ruote sono allineati parallelamente all'asse del veicolo) può variare a seconda del partitore, permettendo così di verificare il corretto funzionamento del sensore.
Sensori Ottici Digitali: Questi sensori inviano un segnale specifico che indica l'angolo di sterzata misurato in un determinato momento. Mercedes-Benz è stata una sostenitrice di lunga data di questa tecnologia. Similmente ai sensori a effetto Hall, anche i sensori ottici digitali generano segnali quadri, ma sfruttano la luce anziché il magnetismo per il loro funzionamento. A prima vista, potrebbero sembrare altrettanto performanti dei sensori a effetto Hall. Tuttavia, il loro principale punto debole è la sensibilità alla sporcizia. Anche una piccola quantità di polvere può ostacolare il fascio di luce, disturbando così il segnale e compromettendo l'accuratezza delle misurazioni.
Funzionamento e Integrazione nei Sistemi del Veicolo
Indipendentemente dalla tecnologia impiegata, il sensore dell'angolo di sterzata svolge un ruolo cruciale in diversi sistemi del veicolo:
Controllo Elettronico della Stabilità (ESP): L'ECU (Electronic Control Unit) dell'ESP utilizza i dati provenienti dal sensore dell'angolo di sterzata per comprendere le intenzioni del conducente. Questi dati vengono confrontati con quelli forniti da altri sensori, come i sensori di accelerazione laterale e i sensori dell'angolo di imbardata, per determinare se il veicolo sta seguendo la traiettoria desiderata. In caso di discrepanze, l'ESP può intervenire frenando selettivamente le ruote o riducendo la potenza del motore per ripristinare la stabilità.
Funzionamento ESP
Servosterzo Elettrico: Il sensore dell'angolo di sterzata è fondamentale anche per la regolazione del servosterzo elettrico. Quando viene rilevata una variazione nell'angolo di sterzata, un motore elettrico interviene per assistere il movimento del volante. Questo sistema rende obsoleto il servosterzo idraulico tradizionale, offrendo vantaggi significativi in termini di spazio e peso ridotto, oltre a una maggiore flessibilità nella regolazione dello sterzo. È possibile configurare il sistema per una guida più rilassata o per una risposta più sportiva, adattandosi alle preferenze del conducente. Inoltre, il servosterzo elettrico migliora notevolmente le manovre di parcheggio, come dimostrato da funzioni come il pulsante "City" presente su alcune vetture Fiat, che alleggerisce drasticamente lo sforzo necessario per girare il volante a basse velocità.
Sistemi di Sterzo Attivo (Active Steering): Veicoli dotati di sistemi di sterzo attivo, come quelli di BMW e Mercedes-Benz, impiegano spesso due sensori ESP, posizionati strategicamente sotto i sedili del conducente e del passeggero. Questi sensori, pur essendo simili, presentano differenze costruttive (ad esempio, il sensore secondario possiede una resistenza terminale e utilizza un ID CAN diverso) che li rendono non intercambiabili. Il sensore secondario funge da sistema di controllo per i dati del sensore principale; qualora venisse rilevata una discrepanza tra i due, il sistema segnalerebbe un guasto. Entrambi i sensori sono passivi, inviando segnali solo quando richiesto dall'ECU dell'ESP.
Sensori di Accelerazione e Angolo di Imbardata: Partner Fondamentali dell'ESP
Oltre all'angolo di sterzata, l'ECU dell'ESP necessita di informazioni precise sui movimenti del veicolo. A tal fine, vengono impiegati i sensori di accelerazione, suddivisi in due categorie principali:
- Sensori di Accelerazione Laterale: Misurano le forze che spingono il veicolo lateralmente, specialmente durante le curve.
- Sensori dell'Angolo di Imbardata: Rilevano la velocità di rotazione del veicolo attorno al suo asse verticale.
È importante notare che produttori come Continental e Bosch hanno integrato questi sensori in un'unica unità, semplificando l'architettura elettronica del veicolo.
Il funzionamento di questi sensori può essere così schematizzato:
- Sensore ESP (generico): Utilizza un'alimentazione a 12V, una massa e un segnale "bit" (segnale quadro, 0-6,8V) utilizzato come mezzo di controllo, inviato insieme al segnale in uscita dal sensore dell'angolo di imbardata.
- Sensore dell'Angolo di Imbardata: Si basa su una tensione di riferimento di 2,5V. Il suo output varia da 0,7 a 4,3V, influenzando la tensione di riferimento in modo positivo o negativo a seconda dell'angolo di imbardata.
- Sensore di Accelerazione Laterale: A differenza degli altri, questo sensore non utilizza una tensione di riferimento né un bit di controllo. Il suo segnale in uscita è lineare e varia da 0,5 a 4,5V.
Evoluzione Tecnologica: Dai Segnali Analogici ai Messaggi CAN e iMEMS
Il panorama tecnologico dei sensori per autoveicoli è in continua evoluzione. Si assiste a una progressiva transizione dai segnali analogici ai messaggi CAN (Controller Area Network). Questa rete centralizzata offre numerosi vantaggi in termini di efficienza, affidabilità e possibilità di diagnostica.
Anche la tecnologia intrinseca dei sensori ha subito un'evoluzione significativa. Un confronto tra il Bosch 5.7 ESP e il Bosch 8.0 ESP rivela marcate differenze. Nei sensori più recenti, una massa in sospensione è posta al centro di un materiale piezoelettrico. Quando il veicolo accelera o curva, la massa si muove, generando una tensione nel materiale piezoelettrico a causa della forza necessaria per spostarla dalla sua posizione di riposo. Questa tensione viene poi convertita in un segnale elettrico.
La nuova generazione di sensori dell'angolo di imbardata viene denominata iMEMS (integrated Micro Electro-Mechanical System), ovvero microsistemi elettromeccanici integrati. Questa tecnologia ha permesso di ridurre drasticamente le dimensioni del sensore, rendendo possibile la sua integrazione diretta nell'ECU del veicolo, senza la necessità di cablaggi complessi.
Calibrazione del Sensore: Un Processo Essenziale
La calibrazione del sensore dell'angolo di sterzata non è un'operazione particolarmente complessa, specialmente se si dispone di un buon strumento di diagnosi. In molti casi, è sufficiente sterzare completamente il volante verso sinistra e poi verso destra per completare la taratura. Esistono anche sensori autocalibranti: per questi, basta attivare il quadro di avviamento e compiere lo stesso movimento completo di sterzata.
Il sistema ESP stesso può spesso determinare la necessità di una calibrazione confrontando i valori del sensore dell'angolo di sterzata con quelli dei sensori di accelerazione. Questa autodiagnosi garantisce che i dati utilizzati dai sistemi di sicurezza siano sempre accurati e affidabili.
In sintesi, il sensore dell'angolo di sterzata, insieme ai sensori di accelerazione e imbardata, costituisce una rete di informazioni vitali che permette ai moderni sistemi di sicurezza e di controllo del veicolo di operare con la massima efficacia, contribuendo in modo determinante alla sicurezza attiva su strada.
