Guida completa all'alternatore per Fiat Panda 141 e Cinquecento 900: Installazione e compatibilità

L'alternatore è un componente cruciale del sistema elettrico di qualsiasi veicolo, responsabile della generazione di energia per alimentare i vari sistemi elettronici e ricaricare la batteria. In questa guida approfondita, esamineremo l'alternatore specifico per i modelli Fiat Panda 141 e Fiat Cinquecento con motore da 900 cc, fornendo dettagli sulla sua applicabilità, caratteristiche tecniche e suggerimenti per l'installazione.

Comprendere il ruolo dell'alternatore

Prima di addentrarci nei dettagli tecnici, è fondamentale comprendere il funzionamento dell'alternatore. Immaginate che il vostro veicolo sia un piccolo ecosistema elettrico. La batteria fornisce l'energia iniziale per avviare il motore, ma una volta che il motore è in funzione, è l'alternatore che prende il sopravvento. Il motore, tramite una cinghia, fa girare l'alternatore, che converte l'energia meccanica in energia elettrica sotto forma di corrente alternata. Questa corrente viene poi raddrizzata in corrente continua da un ponte di diodi interno all'alternatore, per poter essere utilizzata dai vari componenti elettrici del veicolo (fari, radio, sistema di accensione, ecc.) e per mantenere la batteria completamente carica. Senza un alternatore funzionante, la batteria si scaricherebbe rapidamente, lasciandovi a piedi.

Specifiche tecniche dell'alternatore compatibile

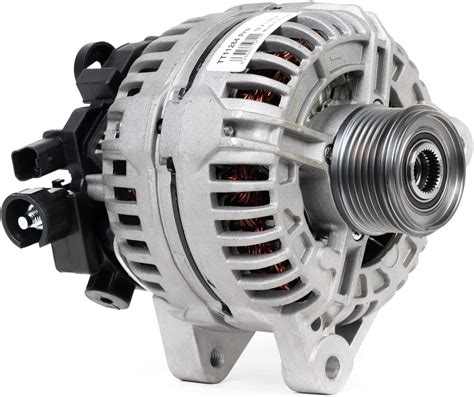

Per i modelli Fiat Panda 141 e Fiat Cinquecento con motore 900 cc, è comune trovare un alternatore con specifiche precise. L'alternatore in questione, identificato dal codice ricambio "063730893010", presenta le seguenti caratteristiche tecniche:

• Pezzo nuovo senza vuoto a perdere: Questo indica che il ricambio è un componente nuovo di fabbrica, non rigenerato o che richiede la restituzione del vecchio componente ("vuoto a rendere").
• Tensione di carica [V]: 14: La tensione di carica nominale è di 14 Volt. Questo valore è standard per la maggior parte dei sistemi elettrici automobilistici a 12V, in quanto una tensione leggermente superiore a 12V è necessaria per ricaricare efficacemente la batteria del veicolo.
• Alternatore-Corrente carica [A]: 55: La corrente di carica massima erogabile dall'alternatore è di 55 Ampere. Questo valore rappresenta la capacità dell'alternatore di soddisfare il fabbisogno elettrico del veicolo e di ricaricare la batteria. Un valore di 55A è adeguato per i modelli menzionati, considerando le loro dotazioni elettriche standard.
• Puleggia: con puleggia: L'alternatore viene fornito completo di puleggia. La puleggia è il componente su cui si innesta la cinghia di trasmissione dal motore, permettendo all'alternatore di girare.
• Diametro [mm]: 68: Il diametro esterno della puleggia è di 68 millimetri. Questa misura è cruciale per garantire la corretta interazione con la cinghia esistente e il corretto allineamento con gli altri componenti del motore.
• N° scanalature: 1: La puleggia presenta una singola scanalatura. Questo indica che è progettata per una cinghia trapezoidale singola, tipica dei motori di piccola cilindrata come quelli della Panda 141 e Cinquecento 900.

Applicabilità dettagliata del ricambio

La compatibilità di un alternatore non si basa solo sulle specifiche tecniche, ma anche sull'anno di produzione e sulla versione specifica del veicolo. Il ricambio "063730893010" è specificamente applicabile a diversi modelli Fiat Cinquecento, tutti equipaggiati con il motore da 900 cc.

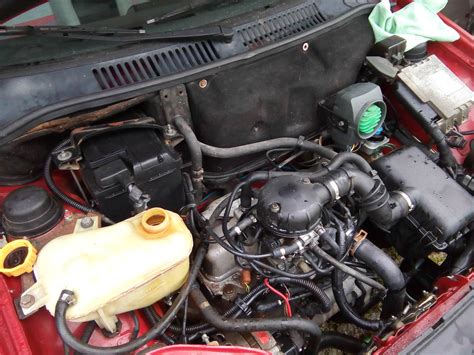

Fiat Cinquecento (170_)

Questo alternatore è compatibile con le seguenti varianti della Fiat Cinquecento:

• 0.9 i.e. S (170AF, 170CF):

  • Periodo di produzione: 07.1991 - 07.1999
  • Potenza (kW): 29
  • Potenza (CV): 40
  • Cilindrata (CC): 899
  • Informazioni: Questa è una delle versioni più diffuse della Cinquecento, e l'alternatore è pienamente compatibile.

• 0.9 (170AB):

  • Periodo di produzione: 07.1991 - 12.1993
  • Potenza (kW): 30
  • Potenza (CV): 41
  • Cilindrata (CC): 903
  • Informazioni: Anche per questa variante iniziale della Cinquecento, l'alternatore si adatta perfettamente. È importante notare la leggera differenza di cilindrata (903 cc vs 899 cc), che rientra comunque nella famiglia dei motori 900 cc per cui questo alternatore è stato progettato.

Queste informazioni sono cruciali per garantire che si stia acquistando il ricambio corretto per il proprio veicolo, evitando problemi di compatibilità che potrebbero portare a malfunzionamenti o, nel peggiore dei casi, a danni ad altri componenti. È sempre consigliabile verificare il codice del motore e l'anno di produzione del proprio veicolo prima di effettuare un acquisto.

Processo di sostituzione dell'alternatore: Considerazioni generali

La sostituzione di un alternatore è un'operazione che, sebbene non estremamente complessa, richiede una certa manualità e gli strumenti adeguati. È essenziale adottare precauzioni di sicurezza e, in caso di incertezza, rivolgersi a un meccanico qualificato.

Strumenti e materiali necessari

Per la sostituzione dell'alternatore, si avranno bisogno di alcuni strumenti fondamentali:

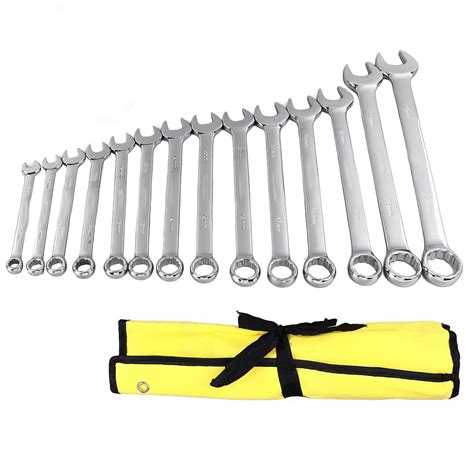

• Chiavi inglesi e a bussola di varie misure (tipicamente da 10mm a 15mm per i bulloni di fissaggio e regolazione).
• Una chiave dinamometrica per stringere i bulloni alla coppia corretta.
• Un cric e cavalletti di sicurezza se è necessario sollevare il veicolo.
• Un tester multimetro per verificare la tensione della batteria e dell'alternatore.
• Un nuovo alternatore con le specifiche corrette.
• Guanti da lavoro e occhiali di protezione.
• Sgrassatore e stracci per la pulizia.

Passi preliminari di sicurezza

La sicurezza è paramount. Prima di iniziare qualsiasi lavoro:

1. Scollegare la batteria: Il primo e più importante passo è scollegare il cavo negativo (nero) della batteria. Questo previene cortocircuiti accidentali e scosse elettriche durante il lavoro sul sistema elettrico.
2. Lasciare raffreddare il motore: Assicurarsi che il motore sia completamente freddo per evitare ustioni.
3. Posizionare il veicolo su una superficie piana: Questo garantisce stabilità durante il lavoro. Se si deve sollevare il veicolo, utilizzare cavalletti di sicurezza per supportarlo in modo stabile.

Rimozione del vecchio alternatore

1. Individuare l'alternatore: L'alternatore è solitamente montato sul lato del motore e azionato da una cinghia serpentina o trapezoidale.
2. Allentare la cinghia: Individuare il tendicinghia o i bulloni di regolazione dell'alternatore. Allentare il meccanismo per togliere la tensione dalla cinghia e rimuoverla dalla puleggia dell'alternatore.
3. Scollegare i cavi elettrici: Ci saranno uno o più cavi collegati all'alternatore. Tipicamente, un cavo spesso va al terminale positivo della batteria (o al motorino di avviamento) e uno o più cavi più sottili (connettore) gestiscono il segnale di eccitazione e il regolatore di tensione. Scollegarli con cautela, annotando la loro posizione se necessario.
4. Rimuovere i bulloni di fissaggio: L'alternatore è fissato al blocco motore o a una staffa con due o più bulloni. Rimuovere questi bulloni e sfilare l'alternatore dal suo alloggiamento. Potrebbe essere necessario fare leva delicatamente.

Installazione del nuovo alternatore

1. Posizionare il nuovo alternatore: Inserire il nuovo alternatore nella sua posizione, allineando i fori dei bulloni.
2. Avvitare i bulloni di fissaggio: Fissare l'alternatore con i bulloni, stringendoli a mano inizialmente e poi alla coppia specificata dal manuale di servizio del veicolo.
3. Collegare i cavi elettrici: Ricollegare tutti i cavi elettrici all'alternatore, assicurandosi che siano ben fissati e che i terminali siano puliti e privi di corrosione.
4. Installare la cinghia e tensionarla: Riposizionare la cinghia sulla puleggia dell'alternatore e su tutte le altre pulegge. Utilizzare il tendicinghia o i bulloni di regolazione per tensionare correttamente la cinghia. Una cinghia troppo lenta scivolerà, mentre una troppo tesa potrebbe danneggiare i cuscinetti dell'alternatore o di altre componenti. La giusta tensione si verifica premendo la cinghia a metà della sua lunghezza: dovrebbe flettersi di circa 10-15 mm.
5. Ricollegare la batteria: Una volta che tutto è stato installato e serrato correttamente, ricollegare il cavo negativo della batteria.

Test finale

Dopo l'installazione, è fondamentale testare il nuovo alternatore:

1. Avviare il motore: Avviare il veicolo.
2. Verificare la tensione di carica: Con il motore in funzione e tutti gli accessori spenti, utilizzare un multimetro per misurare la tensione ai terminali della batteria. Dovrebbe essere compresa tra 13,8 e 14,8 Volt. Se la tensione è inferiore a 13,8V o superiore a 15V, potrebbe esserci un problema con l'alternatore o il regolatore di tensione.
3. Accendere gli accessori: Accendere i fari, la radio, il ventilatore e altri accessori e verificare che la tensione rimanga nel range accettabile. Un calo significativo potrebbe indicare che l'alternatore non sta fornendo abbastanza corrente.
4. Ascoltare rumori anomali: Prestare attenzione a eventuali rumori insoliti (cigolii, sibili) che potrebbero indicare problemi con la cinghia o i cuscinetti dell'alternatore.

Manutenzione preventiva e segnali di guasto

Una buona manutenzione preventiva può prolungare la vita dell'alternatore e prevenire guasti inaspettati.

Cinghia di trasmissione

Controllare regolarmente la cinghia di trasmissione dell'alternatore. Cerca crepe, sfilacciature, lucentezza (segno di scivolamento) o eccessiva usura. Una cinghia in cattive condizioni non trasmetterà efficacemente la potenza all'alternatore, riducendone l'efficienza e portando a un'insufficiente ricarica della batteria. Se la cinghia è rumorosa (cigolio) o presenta i segni di usura, va sostituita. La tensione della cinghia è altrettanto importante; una cinghia troppo lenta scivolerà e una troppo tesa sforzerà i cuscinetti.

Connessioni elettriche

Ispezionare le connessioni elettriche all'alternatore e alla batteria. Assicurarsi che siano pulite, strette e prive di corrosione. La corrosione può aumentare la resistenza elettrica e impedire all'alternatore di caricare correttamente la batteria.

Segnali di un alternatore difettoso

Riconoscere i segnali di un alternatore in procinto di guastarsi può aiutarvi a evitare spiacevoli inconvenienti:

• Spia della batteria accesa: Questo è il segnale più comune. La spia della batteria sul cruscotto indica un problema nel sistema di ricarica, spesso dovuto all'alternatore.
• Fari deboli o intermittenti: Se i fari sembrano fioci o la loro intensità varia con i giri del motore, l'alternatore potrebbe non fornire una tensione stabile.
• Problemi elettrici vari: Funzionamento irregolare della radio, del sistema di climatizzazione, degli alzacristalli o di altri accessori elettrici.
• Batteria scarica frequentemente: Se la batteria si scarica ripetutamente, anche dopo essere stata caricata, è probabile che l'alternatore non la stia ricaricando correttamente.
• Odore di gomma bruciata: Una cinghia di trasmissione che slitta a causa di un alternatore bloccato o di un tendicinghia difettoso può generare un odore di gomma bruciata.
• Rumori strani: Un rumore di stridio, grugnito o battito proveniente dall'alternatore può indicare cuscinetti usurati o altri problemi meccanici interni.

Differenze tra alternatori: cosa sapere

Sebbene l'alternatore discusso sia specifico per i modelli Fiat Panda 141 e Cinquecento 900, è utile comprendere che gli alternatori possono variare significativamente tra i diversi veicoli. Le differenze principali includono:

• Corrente di uscita (Ampere): Veicoli con maggiori esigenze elettriche (es. auto di lusso con molti accessori, veicoli commerciali) richiederanno alternatori con una corrente di uscita più elevata.
• Tensione di sistema: Mentre la maggior parte delle auto passeggeri utilizza un sistema a 12V (con alternatori che caricano a 14V), alcuni veicoli più grandi o speciali possono avere sistemi a 24V.
• Tipo di puleggia: Le pulegge possono avere diverse scanalature (da 1 a 6 o più, in base al tipo di cinghia multi-V), diverse dimensioni e talvolta includono una frizione unidirezionale (OAP - Overrunning Alternator Pulley) per ridurre le vibrazioni e l'usura della cinghia. L'alternatore per Panda/Cinquecento 900, con la sua singola scanalatura, è un esempio di design più semplice e tradizionale.
• Regolatore di tensione: Il regolatore di tensione può essere integrato nell'alternatore (come nella maggior parte dei veicoli moderni) o esterno. La funzione del regolatore è mantenere la tensione di uscita dell'alternatore costante, indipendentemente dai giri del motore o dal carico elettrico.
• Metodo di raffreddamento: La maggior parte degli alternatori è raffreddata ad aria, con ventole interne che convogliano l'aria attraverso l'unità. In alcune applicazioni ad alte prestazioni o in ambienti difficili, possono essere utilizzati sistemi di raffreddamento a liquido.

La scelta dell'alternatore giusto è fondamentale per il corretto funzionamento del veicolo e per la longevità della batteria. "Fai in fretta!" non è solo un monito per la velocità, ma anche un incoraggiamento a non sottovalutare l'importanza di un componente vitale come l'alternatore. Acquistare il ricambio corretto e installarlo professionalmente assicurerà che la vostra Fiat Panda 141 o Cinquecento 900 continui a funzionare in modo affidabile, alimentando tutti i suoi sistemi elettrici con efficienza e sicurezza.
