Se ti stai preparando per una festa e desideri impressionare i tuoi ospiti con un nuovo impianto audio, ma ti ritrovi con un amplificatore a due canali e non sai come collegare altoparlanti aggiuntivi, sei nel posto giusto. Non preoccuparti se non hai familiarità con il collegamento di quattro casse a un amplificatore a due canali; questa guida ti fornirà le conoscenze necessarie per farlo nel migliore dei modi, garantendo al contempo la qualità audio e la longevità dei tuoi apparecchi.
Comprendere l'Impedenza: La Chiave per un Collegamento Corretto
Prima di addentrarci nelle pratiche di collegamento, è fondamentale comprendere il concetto di impedenza. L'impedenza, misurata in ohm (simbolo Ω), è essenzialmente una resistenza elettrica che gli altoparlanti oppongono al segnale proveniente dall'amplificatore. Sebbene le formule matematiche dietro il suo calcolo siano complesse, per le tue esigenze pratiche è sufficiente sapere che l'impedenza gioca un ruolo cruciale sia nella qualità della riproduzione sonora che nella salute dei tuoi dispositivi audio.
Ogni amplificatore è progettato per gestire un certo intervallo di impedenza. Superare questo limite può causare un affaticamento eccessivo dell'amplificatore, portando in casi estremi a danni permanenti. Gli altoparlanti, con i loro ohm nominali, "caricano" l'amplificatore, rendendo il suo lavoro più o meno arduo. Sul retro di ogni diffusore è indicata l'impedenza nominale, che varia in base al modello e al costo.
È importante notare che l'impedenza delle casse influisce direttamente sulla potenza erogata dall'amplificatore in watt, ovvero sulla sua capacità di assorbire corrente elettrica. Se ti stai chiedendo se puoi utilizzare quattro casse la cui impedenza combinata supera il limite dell'amplificatore, la risposta è sì, ma con delle considerazioni. Immagina l'impedenza del tuo amplificatore come uno zaino con una capacità limitata. Se questo zaino può contenere un certo numero di oggetti grandi, potrà contenerne di più se sono più piccoli.
In termini pratici, un amplificatore da 100W a 8 ohm raggiungerà la sua massima efficienza con due casse da 4 ohm o con un'impedenza equivalente. Tuttavia, se l'impedenza complessiva dei diffusori collegati raggiunge i 16 ohm, l'amplificatore potrebbe erogare una potenza massima di soli 50W. Questi calcoli sono teorici e non tengono conto di fattori esterni come la qualità dei cavi, la qualità del circuito elettrico e le condizioni ambientali.
È fondamentale specificare che questa guida si concentra sugli altoparlanti passivi. Gli altoparlanti attivi, dotati di amplificazione interna, non richiedono un amplificatore esterno, se non in circostanze molto particolari.
Per verificare le specifiche dei tuoi apparecchi, consulta i manuali dell'amplificatore e delle casse. In alternativa, cerca un'etichetta sul retro o sotto la base dei dispositivi, dove sono solitamente riportati l'assorbimento massimo e l'impedenza. Molti produttori forniscono indicazioni sulle impostazioni consigliate per un uso ottimale.
Soluzione Pratica: Utilizzare uno Speaker Switcher
Se preferisci una soluzione rapida e senza complicazioni tecniche, l'utilizzo di uno "speaker switcher" (o "switchbox") è l'opzione ideale. Questo dispositivo ti permette di distribuire il segnale dell'amplificatore a più uscite contemporaneamente, semplificando notevolmente il processo di collegamento.
Il principio di funzionamento è semplice: lo switcher viene interposto tra l'amplificatore e gli altoparlanti. Anziché collegare le casse direttamente all'amplificatore, le collegherai allo switcher, che a sua volta riceverà il segnale dall'amplificatore.
Un esempio comune è il modello Goobay 11934 Speaker Switchbox, un dispositivo compatto e facile da usare, dotato di pulsanti per attivare o disattivare il segnale per ciascun altoparlante. Sul pannello posteriore troverai una serie di morsetti per il collegamento:
- Collegamento all'Amplificatore: Assicurati che l'amplificatore sia spento. Identifica gli ingressi dedicati all'amplificatore sullo switcher, solitamente contrassegnati con "TO AMPLIFIER". Collega le uscite destra (R) e sinistra (L) dell'amplificatore ai rispettivi morsetti positivi (R+, L+) e negativi (R-, L-). Fissa i cavi abbassando le linguette di serraggio.
- Collegamento delle Casse: Scollega tutti gli apparecchi dalla corrente. Per ogni cassa, individua i morsetti dedicati (es. "Speaker 1"). Collega il cavo positivo (solitamente rosso) del canale destro (R+) al morsetto corrispondente e il cavo negativo (solitamente nero) al morsetto (R-). Ripeti la procedura per il canale sinistro (L+, L-). Se stai utilizzando le altre uscite dello switcher (Speaker 2, Speaker 3, Speaker 4), segui lo stesso procedimento.
È consigliabile utilizzare cavi di buona qualità per garantire la migliore trasmissione del segnale. Se le tue casse presentano connettori jack, potresti aver bisogno di adattatori jack/banana per collegarle allo switcher.

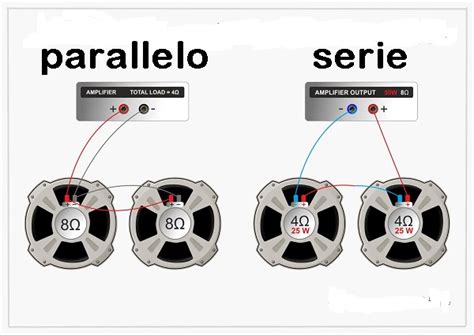

Collegamento in Serie: Sommare le Impedenze
Se preferisci un approccio più manuale e desideri evitare dispositivi aggiuntivi, puoi optare per il collegamento in serie dei tuoi quattro altoparlanti. Questa configurazione è particolarmente indicata quando l'impedenza totale degli altoparlanti corrisponde alla tolleranza dell'amplificatore.
Nel collegamento in serie, l'impedenza nominale di ciascun altoparlante si somma a quella degli altri. Ad esempio, se il tuo amplificatore supporta 16 ohm e disponi di quattro casse da 4 ohm ciascuna, il collegamento in serie risulterà in un'impedenza totale di 16 ohm (4 + 4 + 4 + 4 = 16), ideale per il tuo amplificatore.
Ecco come procedere:
- Spegnimento Sicurezza: Scollega tutti gli apparecchi dalla rete elettrica.
- Connessione Amplificatore: Individua i morsetti di uscita dell'amplificatore (L+ e L- per il canale sinistro, R+ e R- per il canale destro).
- Primo Canale (Sinistro):
- Collega il cavo negativo (nero) dall'uscita L- dell'amplificatore al morsetto negativo della prima cassa.
- Dal morsetto positivo (rosso) della prima cassa, fai partire un altro cavo e collegalo al morsetto negativo della seconda cassa.
- Infine, collega il cavo positivo (rosso) dalla seconda cassa all'uscita L+ dell'amplificatore.
- Secondo Canale (Destro): Ripeti la stessa procedura per l'altra coppia di casse, utilizzando le uscite R+ e R- dell'amplificatore.
- Test: Abbassa il volume dell'amplificatore, accendilo e, durante la riproduzione, alza gradualmente il volume.
Questo metodo è efficace per utilizzare casse con bassa impedenza e contribuisce a proteggere l'impianto da eventuali cortocircuiti. Tuttavia, uno svantaggio significativo del collegamento in serie è la mancanza di indipendenza tra i canali: non potrai isolare o gestire un canale separatamente dall'altro.
Collegamento in Parallelo: Indipendenza e Minore Impedenza
Per gestire i canali in modo indipendente, il collegamento in parallelo è la soluzione preferibile rispetto alla serie. Tuttavia, questo metodo presenta un rischio maggiore per l'amplificatore, poiché l'impedenza totale si riduce significativamente. Collegando quattro casse da 4 ohm in parallelo, l'impedenza complessiva non sarà più 16 ohm, ma scenderà a soli 8 ohm (4 / 4 = 1 ohm per ogni cassa, quindi 1 ohm + 1 ohm + 1 ohm + 1 ohm = 4 ohm in totale, ma questo è semplificato, il calcolo corretto è 1/Rtot = 1/R1 + 1/R2 + 1/R3 + 1/R4, quindi 1/Rtot = 1/4 + 1/4 + 1/4 + 1/4 = 4/4 = 1, quindi Rtot = 1 ohm). Per 4 casse da 8 ohm, l'impedenza totale sarebbe di 2 ohm.
La differenza principale rispetto al collegamento in serie è che da un singolo morsetto dell'amplificatore partiranno due cavi anziché uno.
Procedura per il collegamento in parallelo:
- Spegnimento Sicurezza: Scollega l'amplificatore dall'alimentazione.
- Primo Canale (Sinistro):
- Fai partire due cavi negativi (neri) dall'alloggiamento L- dell'amplificatore. Collega le loro estremità ai rispettivi ingressi negativi (L-) della prima e della seconda cassa.
- Fai partire due cavi positivi (rossi) dall'alloggiamento L+ dell'amplificatore. Collega le loro estremità agli ingressi positivi (L+) delle stesse due casse.
- In alternativa, puoi utilizzare un morsetto a "T" per dividere il segnale, collegando un solo cavo all'amplificatore e poi diramandolo alle casse.
- Secondo Canale (Destro): Esegui la stessa procedura per l'altra coppia di casse, collegandole ai morsetti R- e R+ dell'amplificatore.
Considerazioni Aggiuntive e Dispositivi Multimediali
Indipendentemente dal metodo di collegamento scelto, è sempre consigliabile utilizzare cavi di buona qualità. La qualità del cablaggio può influenzare notevolmente la performance audio.
Il materiale fornito include anche informazioni dettagliate sui collegamenti audio in generale, come le porte AUX (ausiliarie), gli ingressi RCA, i mini-jack e i connettori jack (TS, TRS, TRRS). Viene spiegato che le porte AUX sono ingressi/uscite audio analogici utilizzati per collegare lettori audio. Le porte RCA sono comuni per segnali stereo, mentre i mini-jack sono più compatti.
Come funzionano e come sono fatti internamente i più comuni connettori audio.
Vengono anche menzionati gli ingressi digitali (come HDMI e TOSLINK), che richiedono dispositivi con uscite digitali compatibili e non sono adatti per lettori analogici come i lettori MP3. L'integrazione di un preamplificatore per giradischi viene discussa, così come la differenza tra ingressi "Line In", "CD" e "Tuner", che sono sostanzialmente connessioni AUX.
Il testo menziona anche specifiche funzionalità di sistemi multimediali veicolari, come la radio AM/FM/DAB, la riproduzione da CD, schede SD e porte USB, con comandi vocali per la gestione della musica. Viene descritta la presa di ingresso ausiliaria (Line In) che permette di riprodurre musica da lettori digitali portatili attraverso gli altoparlanti del veicolo, con indicazioni precise su come effettuare il collegamento e le impostazioni del volume per evitare distorsioni.
Infine, vengono presentati esempi di amplificatori AV come il Denon AVR-X2800H DAB e il Marantz NR1510, evidenziando le loro capacità di connessione sia analogica che digitale e la potenza erogata. Viene inoltre fornita una spiegazione dettagliata dei diversi tipi di connettori jack, le loro configurazioni (TS, TRS, TRRS) e le loro applicazioni, sottolineando l'importanza di scegliere i cavi e gli adattatori corretti in base al tipo di segnale e alle apparecchiature da collegare.
