L'evoluzione tecnologica nel mondo dei veicoli ha portato all'introduzione di sistemi sempre più sofisticati per migliorare la sicurezza e le prestazioni. Tra questi, l'ammortizzatore di sterzo elettronico rappresenta una significativa innovazione, in particolare nel settore motociclistico e, più recentemente, anche in quello automobilistico. Questo dispositivo, che funge da stabilizzatore di sterzo, mira a ottimizzare la manovrabilità del veicolo, riducendo l'affaticamento del conducente e garantendo una maggiore stabilità in diverse condizioni di guida.
Il Ruolo Fondamentale dell'Ammortizzatore di Sterzo
L'ammortizzatore di sterzo, o freno di sterzo, è un componente essenziale progettato per smorzare la rotazione del manubrio di una motocicletta o del volante di un autoveicolo. Sebbene tradizionalmente impiegato in contesti specifici come le competizioni fuoristrada e le corse su strada per condizioni ad alta velocità, il suo impiego si è esteso, includendo anche biciclette e fuoristrada. Il suo compito principale è mitigare il movimento eccessivo dello sterzo, integrando un meccanismo di smorzamento che collega le forcelle e il telaio del veicolo.
Storicamente, gli ammortizzatori di sterzo si basavano su concetti più semplici. Alcune unità utilizzavano ammortizzatori ad attrito, mentre altre impiegavano design idromeccanici. Tuttavia, questi primi modelli presentavano svantaggi intrinseci. Quando un ammortizzatore di sterzo era configurato per prestazioni ottimali ad alta velocità, la manovrabilità del veicolo ne risentiva negativamente a velocità moderate e basse, rendendolo un compromesso poco praticabile per la guida generica. Se si optava per un'impostazione di compromesso per attenuare gli effetti negativi sulla manovrabilità a bassa velocità, i benefici ad alta velocità venivano inevitabilmente ridotti, con un guadagno netto limitato. Questa limitazione ha spinto l'industria verso soluzioni più avanzate e adattive.
L'Avvento dell'Elettronica nello Smorzamento dello Sterzo
L'introduzione dell'ammortizzatore di sterzo elettronico ha segnato un punto di svolta. A differenza dei modelli precedenti con caratteristiche di smorzamento fisse, i sistemi elettronici offrono un'azione di smorzamento variabile e controllata. La centralina elettronica (ECU) del veicolo è il cuore di questo sistema, poiché regola automaticamente la forza di smorzamento in base a parametri cruciali come la velocità e l'accelerazione del veicolo. Questo permette all'ammortizzatore di adattarsi dinamicamente a un'ampia gamma di condizioni di guida, superando i limiti dei predecessori meccanici.
AMMORTIZZATORE DI STERZO | ELETTRONICO O MECCANICO?
Esempi di Implementazione e Sviluppo
Un esempio pionieristico di questa tecnologia è l'ammortizzatore di sterzo elettronico Honda (HESD), sviluppato in collaborazione con Kayaba e introdotto sulla CBR1000RR. Questo sistema si monta sulla testa dello sterzo e un braccio di collegamento lo connette al triplo morsetto. Al suo interno, una grande camera riempita d'olio è divisa in due sezioni da un'aletta mobile collegata al braccio di collegamento. A basse velocità, la valvola principale dell'ammortizzatore si apre completamente, non creando praticamente alcun effetto di smorzamento percepibile, il che si traduce in una sensazione di sterzata leggera.
Con l'aumentare della velocità e dell'accelerazione, un solenoide lineare interviene, restringendo il flusso dell'olio tra le due sezioni della camera. Questo meccanismo determina la quantità desiderata di smorzamento dello sterzo. Quattro valvole di ritegno unidirezionali assicurano che l'olio fluisca attraverso la valvola principale in una sola direzione, indipendentemente dal movimento dell'aletta verso destra o sinistra. Nonostante la complessità tecnica, i piloti della CBR1000RR beneficiano di una maneggevolezza che ispira fiducia, rendendo l'esperienza di guida più piacevole. Honda ha così dimostrato come la raffinatezza tecnica possa essere integrata in un pacchetto fluido che esalta il piacere di guidare.
Un altro esempio significativo è l'innovazione introdotta da Yamaha con il servosterzo elettronico per le moto da cross. Inizialmente, l'idea di aggiungere il servosterzo a una bici da cross potrebbe sembrare un espediente. Tuttavia, se il sistema funziona anche come stabilizzatore di sterzo, i vantaggi diventano evidenti. Questo significa che i motociclisti godranno di una migliore stabilità con un affaticamento ridotto ad alta velocità e in condizioni difficili, mentre lo sterzo assistito contribuisce a leggerezza e agilità a bassa velocità. L'intervento di assistenza è progettato per essere completamente naturale. Questo sistema leggero è stato testato dal pilota australiano Jay Wilson, che collabora con il team di fabbrica Yamaha e gareggia nel All Japan Yamaha Factory Race Team. L'utilizzo delle condizioni di gara per sviluppare il servosterzo elettronico fornisce un feedback di ricerca e sviluppo nel mondo reale, segnando il primo passo di Yamaha in una nuova area di assistenza elettronica volta a migliorare la stabilità e l'agilità della moto.
Componenti e Funzionamento Approfondito

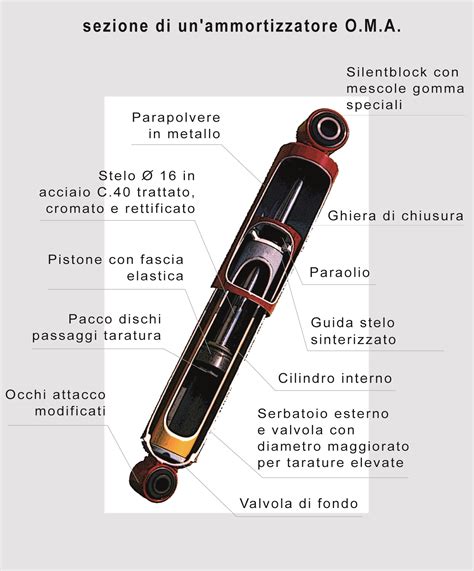

L'ammortizzatore dello sterzo si compone generalmente di un pistone e di un cilindro. Il pistone scorre all'interno del cilindro, forzando l'olio attraverso dei canali che vengono aperti e regolati in base all'intensità desiderata di frenata dello sterzo. È utile notare che, sebbene questo componente non risolva definitivamente il problema dello "sbacchettamento" (oscillazioni incontrollate dello sterzo), lo limita significativamente intervenendo sui difetti dell'assetto.
Quasi tutti gli ammortizzatori di sterzo moderni, inclusi quelli elettronici, utilizzano una tecnologia a stelo passante ("through rod"), la stessa impiegata nelle forcelle delle motoGP. Questa configurazione evita la necessità di compensare il volume dello stelo nelle parti di cilindro separate dal pistone, garantendo un funzionamento più consistente e lineare.
Tipologie di Ammortizzatori di Sterzo
Gli ammortizzatori di sterzo possono essere classificati in base alla loro configurazione e posizione:
- Lineari: Costituiti da una coppia cilindrica, sono spesso posizionati in modo da agire lungo un asse parallelo al movimento dello sterzo.
- Angolari o Rotativi: Comprendono due elementi: uno vincolato al telaio e l'altro vincolato al manubrio o alla piastra superiore delle forcelle. L'elemento vincolato al telaio ruota sull'asse della forcella.
- Centrali: Collegano un'estremità alla piastra della forcella e l'altra al telaio, spesso tramite piccoli braccetti per un fissaggio corretto.
- Frontali: Una soluzione meno diffusa, dove l'ammortizzatore è disposto anteriormente, collegando il cannotto con la piastra inferiore dello sterzo.
Indipendentemente dalla tipologia, molti ammortizzatori consentono la regolazione del freno offerto in contrasto alla rotazione dello sterzo. Tuttavia, sono gli ammortizzatori a controllo elettronico a offrire la massima flessibilità, poiché il loro intervento viene automaticamente regolato da una centralina elettronica, eliminando la necessità di regolazioni manuali da parte del conducente.
Vantaggi e Impatto sulla Guida
I benefici offerti dall'ammortizzatore di sterzo elettronico sono molteplici e significativi. I motociclisti godono di una migliore stabilità, specialmente ad alta velocità e in condizioni di terreno impegnative, con un conseguente ridotto affaticamento. A basse velocità, lo sterzo assistito contribuisce a una maggiore leggerezza e agilità, rendendo il veicolo più facile da manovrare in spazi ristretti o nel traffico. Questo intervento di assistenza è progettato per sentirsi completamente naturale, senza alterare la sensazione di controllo da parte del pilota.
Per gli sviluppatori e i piloti come Jay Wilson, il lavoro sugli ammortizzatori di sterzo elettronici rappresenta un'opportunità unica. Wilson stesso descrive il suo ruolo come un "lavoro dei sogni", poiché gli permette di combinare le sue passioni per le corse, il coaching e lo sviluppo. L'opportunità di condividere le sue conoscenze con i piloti Yamaha in Giappone e contribuire al programma di test per lo sviluppo di prodotti futuri sottolinea l'importanza di questi sistemi nell'evoluzione delle prestazioni e della sicurezza dei veicoli.
L'Applicazione negli Autoveicoli: Monroe Intelligent Suspension
L'innovazione negli ammortizzatori a controllo elettronico non è limitata al mondo delle due ruote. La gamma Monroe Intelligent Suspension, ad esempio, include soluzioni OE (Original Equipment) di ultima generazione presenti su molte auto moderne, SUV e crossover. Gli ammortizzatori Monroe Intelligent Suspension RideSense si basano sulla vasta esperienza OE di Monroe nelle sospensioni elettroniche.
La tecnologia CVSAe (Continuously Variable Semi-Active) dei Monroe Intelligent Suspension RideSense regola automaticamente la risposta delle sospensioni in base alle condizioni di guida. Questo sistema contribuisce a migliorare la sicurezza del veicolo, riducendo le distanze di frenata e migliorando la stabilità generale. Un rivestimento speciale anti-corrosione protegge i componenti da ruggine e ossidazione, garantendo una maggiore durata. Per gli installatori professionisti, la durabilità è un fattore chiave nella scelta degli ammortizzatori, e marchi come Monroe offrono assortimenti completi di componenti per sospensioni per autovetture, veicoli commerciali leggeri e veicoli industriali, spesso con garanzie estese che sottolineano la loro fiducia nella qualità del prodotto.
Sviluppi Futuri e Prospettive
La tendenza verso sistemi di assistenza elettronica è destinata a continuare, con un focus crescente sull'integrazione e la sofisticazione. La modellazione multi-body analitica e lo sviluppo di strategie di controllo avanzate (come evidenziato da ricerche universitarie) sono cruciali per affinare ulteriormente queste tecnologie. L'obiettivo è creare sistemi che non solo migliorino la stabilità e l'agilità, ma che siano anche intuitivi e trasparenti per il conducente, integrandosi senza soluzione di continuità nell'esperienza di guida complessiva.
L'evoluzione dell'ammortizzatore di sterzo elettronico rappresenta un chiaro esempio di come l'ingegneria moderna possa affrontare e risolvere problemi complessi, migliorando in modo significativo la sicurezza e le prestazioni dei veicoli. Dalla pista alla strada, questa tecnologia continua a ridefinire gli standard di controllo e comfort, offrendo un'esperienza di guida più sicura e piacevole per tutti.
