Il mondo del fuoristrada, in particolare quello dei prototipi 4x4, esige il massimo da ogni componente del veicolo. Tra questi, gli ammortizzatori ricoprono un ruolo di primaria importanza, essendo il cuore pulsante delle sospensioni e determinando non solo il comfort di guida, ma soprattutto la stabilità, la sicurezza e le prestazioni del mezzo sui terreni più impegnativi. La scelta e l'installazione corretta di questi elementi sono cruciali per garantire che il veicolo sia all'altezza di ogni sfida.
L'Importanza Degli Ammortizzatori Nel 4x4 Estremo
Gli ammortizzatori per prototipi 4x4 non sono semplici componenti; sono sistemi ingegnerizzati per resistere a sollecitazioni estreme e offrire prestazioni superiori rispetto agli ammortizzatori di primo equipaggiamento. Le caratteristiche specifiche di questi prodotti sono studiate per l'utilizzo off-road, dove le condizioni del terreno possono variare drasticamente, richiedendo una capacità di adattamento e una robustezza eccezionali. Il miglioramento delle prestazioni si ottiene spesso in combinazione con molle o balestre specifiche, formando un sistema sospensivo armonico e ottimizzato. È fondamentale che tali ammortizzatori siano utilizzati esclusivamente per l'applicazione prevista, evitando utilizzi impropri che potrebbero compromettere la sicurezza di persone e cose. La modifica, manipolazione o manomissione del prodotto in qualsiasi modo è sconsigliata, poiché annullerebbe le garanzie e creerebbe potenziali pericoli.
Ammortizzatori +5 A-4x4 - Prime impressioni dopo 1000 km
Componenti Chiave Degli Ammortizzatori Off-Road
Per comprendere a fondo il funzionamento e le caratteristiche degli ammortizzatori per fuoristrada, è essenziale analizzare i loro componenti principali:
Lo Stelo: Guida e Resistenza
Lo stelo è la parte mobile dell'ammortizzatore, generalmente realizzato in acciaio C45 cromato e indurito superficialmente. Le sue tolleranze sono definite secondo la norma EN ISO 286-2 per garantire uno scorrimento preciso. A un'estremità presenta l'occhiello o il perno di collegamento dell'ammortizzatore al telaio o al ponte, mentre all'altra estremità viene lavorato per tornitura in modo da alloggiare il pistone e le valvole di compressione ed estensione.
La scelta del dimensionamento dello stelo è cruciale. Mentre per il corpo esterno è possibile sovradimensionare il diametro senza particolari inconvenienti, a parte l'ingombro, per lo stelo è necessario un dimensionamento corretto. Uno stelo troppo grosso, come talvolta si osserva su ammortizzatori di provenienza cinese con diametri esagerati, comporta un maggiore ingombro all'interno dell'ammortizzatore, con una conseguente diminuzione della quantità di olio disponibile. Questo può influenzare negativamente le prestazioni e la durata dell'ammortizzatore, in quanto una minore quantità di fluido può portare a un surriscaldamento più rapido e a una perdita di efficacia.
Il Guidastelo: Supporto Cruciale
Il guidastelo è uno dei componenti più importanti di un ammortizzatore per fuoristrada, poiché serve a guidare lo scorrimento dello stelo all'interno del corpo dell'ammortizzatore. Viene realizzato generalmente in ghisa e, negli ammortizzatori di fascia alta, è solitamente inserita anche una bronzina che migliora lo scorrimento, riducendo l'attrito e l'usura. Una caratteristica fondamentale che differenzia un buon ammortizzatore da fuoristrada da uno stradale è lo spessore del guidastelo. Un guidastelo più robusto offre maggiore stabilità e resistenza alle forze laterali, essenziali in situazioni off-road estreme.
Il Pistone: Il Cuore Della Smorzatura
Il pistone è il componente principale dell'ammortizzatore, poiché ne definisce lo scorrimento e, di conseguenza, la capacità di smorzare le oscillazioni. I pistoni degli ammortizzatori bitubo e monotubo sono completamente diversi per design e funzionamento. Esistono pistoni lineari e disgressivi, ciascuno con caratteristiche specifiche di risposta alle sollecitazioni.
Un aspetto facilmente notabile su un pistone è il tipo di fascia elastica utilizzata. I più economici utilizzano una fascia in ghisa, una soluzione molto duratura (spesso oltre 500.000 km), ma che può risultare rumorosa e con un alto attrito di primo distacco. Questo significa che necessita di una forza predefinita per iniziare a muoversi, rendendo l'ammortizzatore con fascia in ghisa meno confortevole alle basse sollecitazioni, come piccole imperfezioni del manto stradale. Al contrario, pistoni con fasce elastiche più sofisticate offrono una maggiore sensibilità e un comfort superiore.
L'Olio: Il Fluido Vitale
Un componente fondamentale per il funzionamento dell'ammortizzatore è l'olio idraulico. Una caratteristica importante che deve avere un buon olio è un alto indice di viscosità. Ciò significa che anche ad alte temperature, la viscosità dichiarata deve essere mantenuta. Un olio con un indice di viscosità basso tenderebbe a fluidificarsi eccessivamente con il calore, perdendo le sue proprietà smorzanti e compromettendo l'efficacia dell'ammortizzatore durante un utilizzo prolungato e intenso. Gli ammortizzatori XT AUTOMOTIVE, ad esempio, utilizzano olio ROTHEN SAE10W ad alto indice di viscosità, garantendo prestazioni costanti anche in condizioni estreme.
Tipologie Di Ammortizzatori Per Fuoristrada
Nel contesto dei prototipi 4x4, si distinguono principalmente due tipologie di ammortizzatori: bitubo e monotubo.
Ammortizzatori Bitubo: Affidabilità E Costo Contenuto
Gli ammortizzatori bitubo sono caratterizzati da due tubi concentrici. Il tubo interno contiene il pistone e l'olio, mentre lo spazio tra i due tubi funge da serbatoio di compensazione per l'olio in eccesso. Questo design offre una buona affidabilità e un costo generalmente più contenuto, rendendoli una scelta popolare per molte applicazioni off-road meno estreme. Tuttavia, il volume d'olio limitato e la tendenza a surriscaldarsi possono limitarne le prestazioni in condizioni di utilizzo prolungato e intenso.

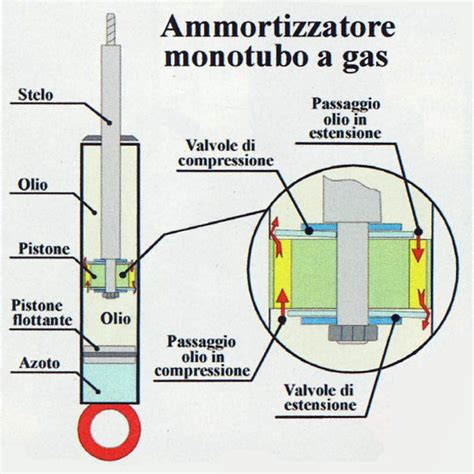

Ammortizzatori Monotubo: Prestazioni Superiori
L'MT è la versione abbreviata della parola monotubo, che si riferisce al design a tubo unico degli ammortizzatori. Gli ammortizzatori monotubo sono considerati di fascia alta per l'utilizzo off-road. Sono caratterizzati da un unico tubo che contiene l'olio e un pistone che separa l'olio da una camera di gas pressurizzato (azoto). Questo design consente un maggiore volume d'olio, una migliore dissipazione del calore e una risposta più rapida e consistente alle sollecitazioni.
Un esempio eccellente di questa tecnologia è l'ammortizzatore Old Man Emu (OME) MT64 di ARB. L'MT64 si ispira al collaudato Nitrocharger e si combina con l'ammortizzatore BP-51, un modello di livello mondiale progettato e prodotto internamente. Questo ammortizzatore colma il divario tra l'affidabilità a prezzi accessibili e le prestazioni di ultima generazione. L'MT64 è un ammortizzatore polivalente, affidabile e confortevole per l'uso quotidiano, ma allo stesso tempo pronto ad affrontare i terreni off-road più impegnativi. Grazie all'aumento del volume dell'olio e degli spessori, l'MT64 si comporta bene anche in presenza di peso aggiuntivo, come quello derivante da accessori e allestimenti specifici per il fuoristrada.
La gamma MT64 è stata ampiamente messa a punto dal team Old Man Emu per adattarsi a ogni singolo veicolo e fornire molteplici opzioni di ammortizzazione. Questo risultato è ottenuto grazie a una sede della molla configurabile che consente di regolare l'altezza del veicolo man mano che si aggiungono o si rimuovono accessori. I test effettuati sui nuovi ammortizzatori monotubo MT64 confermano un comfort straordinario su strada e prestazioni inarrestabili in fuoristrada, ideali anche per i viaggi più impegnativi.
Gli ammortizzatori Monroe Adventure sono un altro esempio di prodotti specifici per il veicolo, offerti in design a doppio tubo a gas o monotubo ad alta pressione per prestazioni di guida ottimali in qualsiasi ambiente. Ogni ammortizzatore Monroe Adventure è progettato, realizzato e testato per resistere a condizioni operative veramente gravose.

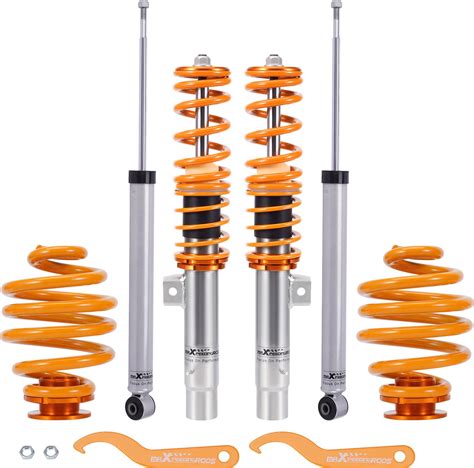

Coilover: Integrazione Perfetta Tra Molla E Ammortizzatore
Un componente fondamentale di un coilover è il sistema di accoppiamento di due o più molle. L'accoppiamento è affidato a un giunto scorrevole dove all'esterno vengono alloggiate le molle e la cui superficie interna è studiata per scorrere senza nessun gioco sul corpo del coilover. La scelta del materiale utilizzato è importante perché determina la resistenza e la scorrevolezza di tutto il coilover.
I coilover offrono la possibilità di regolare l'altezza del veicolo e la precarica della molla, consentendo una personalizzazione precisa dell'assetto in base alle esigenze del fuoristrada e al carico del veicolo. Questo li rende particolarmente apprezzati nei prototipi 4x4, dove la capacità di adattare l'assetto a diverse condizioni è un enorme vantaggio.
Regolazioni Dei Coilover
La regolazione più utilizzata su un coilover è quella in compressione. Tuttavia, le regolazioni possono riguardare diversi aspetti della risposta dell'ammortizzatore:
- Alta velocità in compressione: Riguarda la resistenza dell'ammortizzatore quando lo stelo si muove molto velocemente verso l'interno, tipicamente in presenza di dossi o atterraggi bruschi. Una maggiore frenatura (un ammortizzatore più duro) rende il mezzo meno confortevole sullo sconnesso, ma più stabile nei repentini cambi di direzione.
- Bassa velocità in compressione: Riguarda la resistenza dell'ammortizzatore quando lo stelo si muove lentamente verso l'interno, influenzando il rollio in curva e la stabilità generale.
- Alta velocità in estensione: Riguarda la resistenza dell'ammortizzatore quando lo stelo si muove molto velocemente verso l'esterno, controllando il rimbalzo del veicolo dopo una compressione.
- Bassa velocità in estensione: Riguarda la resistenza dell'ammortizzatore quando lo stelo si muove lentamente verso l'esterno, influenzando la trazione e la risposta del veicolo in situazioni di terreno irregolare.
È importante notare che queste considerazioni semplificano enormemente l'interpretazione di questi parametri. In realtà, non esiste un valore fisso di bassa o alta velocità, ma sono solo dei valori che si prendono in considerazione per una taratura grossolana. I grafici di ammortizzatori testati su banco prova, come quelli di HM4X4 tarati su 10 diverse velocità, mostrano una complessità maggiore, riflettendo la finezza dell'ingegneria necessaria per ottenere prestazioni ottimali.
Installazione E Manutenzione: Passaggi Fondamentali
L'installazione e la manutenzione degli ammortizzatori sono fasi critiche che influenzano direttamente le prestazioni e la sicurezza del veicolo. È raccomandato consultare il manuale di servizio del veicolo prima di sostituire gli ammortizzatori. L'installazione deve essere effettuata solo da operatori specializzati, in quanto richiede strumenti e conoscenze specifiche. Si esclude ogni responsabilità per danni al prodotto e/o a terzi e conseguenze di qualsiasi altro genere dovute all'installazione/montaggio effettuato da personale non qualificato.
Precauzioni Importanti Durante L'Installazione

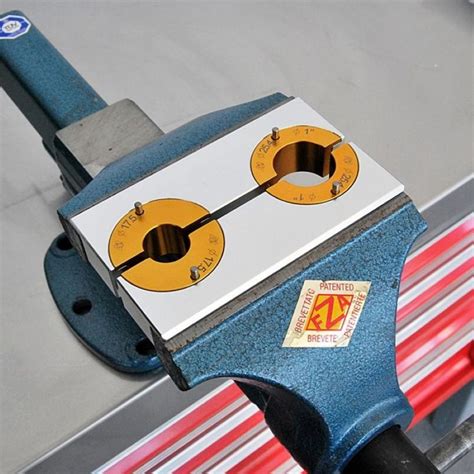

- Non afferrare lo stelo cromato con alcun attrezzo: Questa azione potrebbe danneggiare la superficie dello stelo, compromettendo la tenuta dell'ammortizzatore e la sua durata.
- Pericolo da molla sotto carico: La molla è sotto carico di compressione quando installata. I tentativi di rimuovere la molla senza trattenere adeguatamente questo carico potrebbero provocare danni a persone e cose.
- Ispezione e sostituzione: Rimuovere tutte le parti di montaggio dell'ammortizzatore e salvarle per il riutilizzo, se applicabile. Ispezionare tutte le parti originali rimosse per usura e danni e ottenere sostituzioni quando necessario.
- Stelo in posizione bloccata: Le unità a gas vengono spedite con l'asta in posizione bloccata. L'asta deve essere estesa prima dell'installazione sul veicolo.
- Sostituzione in coppia: Sostituire gli ammortizzatori sempre per coppia sullo stesso asse (anteriore e/o posteriore) per evitare problemi di guida e manovrabilità indesiderati. Generalmente, si inserisce prima l'attacco superiore e poi quello inferiore.
- Serrare al momento giusto: Non serrare le boccole dell'ammortizzatore fino a quando il veicolo non si è abbassato a terra, ad eccezione dei supporti del montante superiore, che devono essere serrati prima.
- Utilizzare strumenti adeguati: Usare strumenti appropriati, come una chiave dinamometrica, per raggiungere il corretto valore di serraggio. Una volta che il veicolo è abbassato a terra, serrare tutti i dadi alle tensioni specificate.
- Non serrare eccessivamente: Non serrare eccessivamente il dado del perno. Una coppia eccessiva può danneggiare la filettatura del dado e del perno. Allo stesso modo, non serrare troppo le boccole degli occhielli e dei perni, poiché un serraggio eccessivo le danneggia e ne riduce la durata.
- Assemblaggio corretto: Assemblare tutte le parti originali e le eventuali parti di ricambio sul nuovo ammortizzatore. Assicurarsi che la molla sia posizionata correttamente sia nella sede superiore che in quella inferiore.
Considerazioni Aggiuntive Per L'Installazione
È importante considerare che altri componenti, come pneumatici oversize e cerchi non originali, possono influenzare la corretta installazione delle sospensioni. Un'installazione non corretta e qualunque tipo di uso improprio costituiscono un pericolo per la sicurezza di persone e cose. La garanzia non si applica in caso di manomissione di qualsiasi natura sui prodotti e nel caso di combinazioni non autorizzate dalla fabbrica e/o di accessori assemblati in modo inappropriato.
Sospensioni Revisionabili E Non Omologate Per La Strada
Le sospensioni XT AUTOMOTIVE sono completamente revisionabili e ritarabili. Questa caratteristica è un enorme vantaggio per gli appassionati di fuoristrada, poiché consente di adattare la taratura degli ammortizzatori alle esigenze specifiche del veicolo e del tipo di terreno affrontato, prolungandone significativamente la vita utile.
È cruciale sottolineare che questi prodotti sono destinati a un utilizzo sportivo/competitivo e non stradale. Non sono omologati né omologabili per l'utilizzo su strade aperte al traffico, salvo quelli espressamente indicati con la dicitura "omologato" sul sito del produttore. Questa distinzione è fondamentale per la conformità alle normative e per la sicurezza.
L'Importanza Dell'Esperienza E Della Taratura
L'esperienza dimostra che un "super assetto" completo di una ditta molto conosciuta e specializzata in un certo tipo di 4x4, pur essendo costoso e composto da ammortizzatori, molle, puntoni lunghi e rinforzati, potrebbe non garantire le prestazioni sperate se non è adatto alle esigenze specifiche del veicolo e del conducente. Al contrario, un assetto "fatto in casa" o economico, ma adeguatamente tarato e adattato alle proprie esigenze, può portare a risultati eccezionali, come dimostrato da un caso in cui un Def con assetto economico ma adatto alle sue esigenze è riuscito a superare le selezioni RFC.
Questo evidenzia l'importanza di una taratura personalizzata. Una maggiore frenatura (un ammortizzatore più duro) rende il mezzo meno confortevole sullo sconnesso, dove lo stelo deve muoversi molto velocemente, ma più stabile nei repentini cambi di direzione. Le molle progressive, ad esempio, sono un'altra soluzione interessante. Avevamo esperienza con molle progressive solo al posteriore su un G (le originali sono con le spire con "filo" di diametro "decrescente" alle estremità) che si sono dimostrate uno spettacolo, sia come comfort che prestazioni. Questo suggerisce che la combinazione ideale non è sempre la più costosa, ma quella più adatta alle condizioni di utilizzo e alle preferenze individuali.
In sintesi, per esplorare nuovi orizzonti con il tuo veicolo 4x4, è fondamentale assicurarsi che i tuoi ammortizzatori siano all'altezza della sfida, non solo in termini di qualità del prodotto, ma anche di corretta installazione, taratura e manutenzione. Ogni 4x4 è diverso, e la personalizzazione è la chiave per prestazioni ottimali in qualsiasi ambiente di guida.
