Amplificatore Operazionale Invertente Controllato con DAC: Un'Analisi Approfondita

Gli amplificatori operazionali (Op Amps) sono dispositivi a semiconduttore ampiamente impiegati nei circuiti elettronici analogici. Essi operano ricevendo un segnale di ingresso e amplificandolo in un segnale di uscita di maggiore intensità. Caratterizzati da un guadagno di tensione molto elevato, gli amplificatori operazionali permettono l'esecuzione di diverse operazioni matematiche, tra cui addizione, moltiplicazione, sottrazione e integrazione. Si tratta di amplificatori di tensione con un ingresso differenziale e, tipicamente, un'uscita a terminazione singola.

In un amplificatore operazionale, sono presenti due ingressi: invertente (-) e non invertente (+). Se la tensione all'ingresso invertente aumenta, la tensione di uscita diminuisce. Al contrario, un incremento della tensione all'ingresso non invertente provoca un aumento della tensione di uscita. Se ad entrambi gli ingressi viene fornita una tensione uguale, l'output rimane invariato.

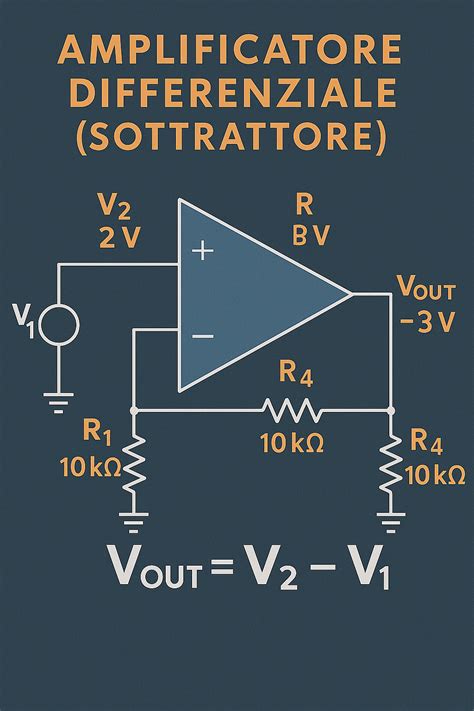

La distinzione tra un amplificatore operazionale e un amplificatore differenziale risiede nella loro progettazione e funzione specifiche. Un amplificatore operazionale è progettato con uno schema d'ingresso che consente un guadagno estremamente elevato, rendendolo ideale per applicazioni che necessitano di alta precisione, come l'amplificazione di segnali deboli o il condizionamento dei segnali. Al contrario, un amplificatore differenziale è un tipo generico di amplificatore concepito per amplificare la differenza tra i segnali presenti ai suoi due ingressi con un guadagno A. Questo lo rende utile per amplificare la componente di differenza tra due segnali, respingendo le componenti comuni quali rumore o interferenze. Gli amplificatori operazionali trovano un'ampia gamma di applicazioni nei circuiti elettronici.

Il Convertitore Digitale-Analogico (DAC): Principio e Funzionamento

I convertitori digitale-analogici (DAC) sono componenti fondamentali nell'elettronica moderna, accettando una serie di bit che rappresentano un numero binario e convertendoli in un valore decimale equivalente, che si manifesta come una tensione o una corrente analogica. Questo processo è intrinsecamente legato al concetto di "quanto" (Q), che rappresenta la minima variazione di uscita analogica corrispondente alla minima variazione del dato digitale di ingresso.

Prima di addentrarci nei dettagli costruttivi, è utile comprendere il principio che sta alla base di tutti i convertitori e le problematiche inerenti agli errori che possono presentarsi.

DAC a Resistori Pesati: Configurazione e Limiti

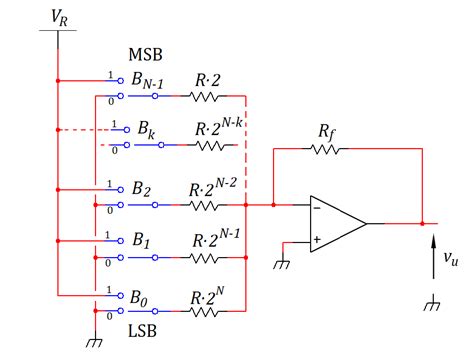

Il DAC a resistori pesati è essenzialmente un amplificatore operazionale configurato come sommatore invertente, come mostrato in Figura 9. In questa configurazione, ogni bit digitale in ingresso (alto: 1, basso: 0) è associato a una resistenza di valore opportunamente pesato. La corrente che attraversa ciascuna resistenza è proporzionale al valore del bit corrispondente e inversamente proporzionale al valore della resistenza stessa. Queste correnti vengono poi sommate all'ingresso invertente dell'amplificatore operazionale, producendo una tensione di uscita analogica che è la somma pesata dei bit di ingresso.

Questo tipo di convertitore presenta però alcuni problemi legati alle correnti di polarizzazione dell'amplificatore operazionale, alla gestione del "rumore" generato nelle resistenze di valore elevato e alla tolleranza reciproca tra le resistenze stesse. La precisione del DAC a resistori pesati è fortemente dipendente dalla precisione delle resistenze, e la necessità di avere resistenze con valori molto diversi tra loro per un numero elevato di bit può rendere la realizzazione complessa e costosa.

DAC a Scala Invertita R-2R: Una Soluzione Efficiente

La struttura più comune e vantaggiosa per i convertitori digitale-analogici è quella di una scala R-2R invertita, come mostrato in Figura 12. Questo approccio risolve molti dei problemi associati ai resistori pesati, utilizzando solo due valori di resistenza, R e 2R, il che semplifica la fabbricazione e migliora la precisione relativa.

In questa configurazione, la corrente generata dal generico unico bit alto si divide: per metà andrà a destra e per metà a sinistra in direzione dell'AMPOP, mentre l'altra metà andrà a destra (verso l'AMPOP). Questo comportamento di divisione della corrente comporta il dimezzamento della corrente a ogni stadio della scala, a seconda che il bit dello switch sia 0 o 1. La commutazione dei bit è gestita attraverso deviatori analogici controllati dai bit d'ingresso, dall'uscita oppure dall'uscita complementare attraverso i deviatori stessi. Un vantaggio chiave di questo convertitore è che la corrente di ogni ramo degli switch è indipendente dalla configurazione di tutti i bit (indipendentemente che il bit sia 0 o 1 a causa del corto circuito virtuale).

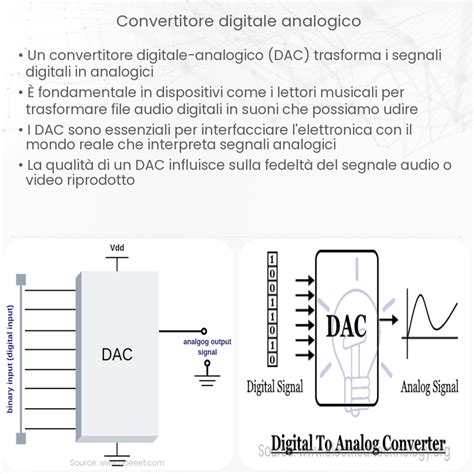

Un esempio di convertitore digitale-analogico basato su questa architettura è il DAC800, che offre 8 bit di risoluzione e un tempo di assestamento di 100 ns, come riportato in Figura 14.

Aspetti Tecnologici e Problematiche del DAC800

Il convertitore digitale-analogico DAC800 è un esempio rappresentativo di DAC a 8 bit che opera con una tensione di riferimento VREF+. La struttura interna del DAC800 è quella di una scala R-2R invertita. Questo convertitore è progettato per interfacciarsi con logiche TTL, essendo a massa il pin 1 (VLC). La compensazione è gestita dal pin 16, che viene collegato a -Vcc mediante un condensatore Cc = 0,01μF di compensazione.

Il DAC800 è inoltre in grado di impiegare una tensione di riferimento negativa, ampliando le sue possibilità applicative. La corrente di riferimento di ingresso (pin 14) deve essere compresa tra 0,2 e 5 mA.

Errori e Non Idealità nei Convertitori Digitale-Analogici

La conversione da digitale ad analogico, per sua natura, è soggetta a diverse fonti di errore e non idealità che possono compromettere la precisione e l'affidabilità del segnale di uscita. Comprendere questi fenomeni è cruciale per una progettazione e un'applicazione efficaci dei DAC.

Errori di Quantizzazione e Frequenze Spurie

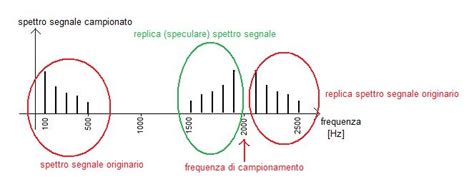

Il processo di conversione digitale-analogica implica intrinsecamente un errore di quantizzazione, dovuto al fatto che un segnale analogico continuo viene rappresentato da un numero finito di valori discreti. Questo errore si manifesta anche con la presenza di frequenze multiple di quella di campionamento fc, come mostrato nelle Figure 4A, 4B e 4C. Queste frequenze spurie possono distorcere il segnale ricostruito e devono essere filtrate, tipicamente con un filtro passa-basso analogico posto all'uscita del DAC.

Errori di Linearità e Offset

La caratteristica ideale ingresso (bit)/uscita (Volt) di un DAC dovrebbe essere una retta perfetta. Tuttavia, nella realtà, questa caratteristica si discosta dall'ideale, come mostrato in Figura 5B. Per alcuni bit, la tensione prodotta non appartiene alla retta ideale: il massimo scostamento costituisce l'errore di non linearità.

Un altro tipo di errore è l'errore di offset, che si verifica quando la tensione di uscita non è zero per un ingresso digitale di zero, o quando il punto di riferimento zero del DAC non coincide con lo zero ideale.

Errore di Guadagno e Monotonicità

La pendenza della caratteristica ingresso/uscita reale può essere diversa da quella ideale, come illustrato in Figura 7. Questa differenza rappresenta l'errore di guadagno. Un DAC è inoltre considerato "non-monotono" se, all'aumentare dell'ingresso digitale, la tensione di uscita analogica diminuisce in qualche punto, piuttosto che aumentare o rimanere costante. La monotonicità è una caratteristica cruciale per molte applicazioni, in particolare nei sistemi di controllo.

Figura 7 Errore di guadagno

Glitch: L'Anomalia Temporale

Durante la commutazione dei bit, i DAC possono generare delle tensioni "spurie" momentanee, un fenomeno noto come "glitch" (anomalia). Questo è dovuto ai tempi di assestamento non uniformi dei diversi bit del DAC. Alcuni bit potrebbero stabilizzarsi più velocemente di altri, creando transitori indesiderati nell'uscita analogica. Per mitigare i glitch, spesso si impiega un circuito di "deglicciamento" che campiona l'uscita del DAC solo dopo un ritardo sufficiente a permettere a tutti i bit di assestarsi correttamente.

Applicazioni degli Amplificatori Operazionali con DAC

L'integrazione di un amplificatore operazionale in configurazione invertente con un DAC apre le porte a una vasta gamma di applicazioni, permettendo di controllare con precisione il guadagno e la polarizzazione del segnale analogico generato dal DAC.

In un amplificatore operazionale invertente controllato da un DAC, il segnale di uscita del DAC viene applicato all'ingresso invertente dell'Op Amp attraverso una resistenza di ingresso, mentre una resistenza di feedback collega l'uscita dell'Op Amp all'ingresso invertente. La tensione di uscita dell'Op Amp sarà proporzionale al segnale del DAC moltiplicato per il rapporto tra la resistenza di feedback e la resistenza di ingresso, con un'inversione di fase. Questo consente di scalare e invertire il segnale generato dal DAC in modo controllato.

Tra le principali applicazioni, troviamo:

• Sintesi di forme d'onda: Utilizzando un microcontrollore per generare sequenze di bit in ingresso al DAC, è possibile produrre forme d'onda complesse e precise, con l'amplificatore operazionale che ne amplifica e condiziona l'uscita.
• Sistemi di controllo digitali: In questi sistemi, un controllore digitale genera un segnale digitale che viene convertito in analogico da un DAC e poi amplificato/condizionato dall'Op Amp per pilotare attuatori o altri dispositivi analogici.
• Generazione di tensioni di riferimento variabili: Un DAC può essere utilizzato per generare una tensione di riferimento variabile controllata digitalmente, che può poi essere tamponata o amplificata da un amplificatore operazionale.
• Sistemi di acquisizione dati: Sebbene in questo contesto il DAC generi un segnale, in un sistema di acquisizione dati completo, l'Op Amp può essere usato per la pre-amplificazione di sensori prima della conversione analogico-digitale, ma la sua integrazione con il DAC permette di testare e calibrare le catene di segnale.
• Audio digitale: Nella riproduzione audio, i DAC convertono i segnali audio digitali in analogici, e gli amplificatori operazionali sono essenziali per l'amplificazione e il filtraggio del segnale audio risultante per pilotare altoparlanti o cuffie.
• Strumentazione di precisione: Per generare segnali di test o calibrazione con alta precisione e controllo digitale.

In sintesi, la combinazione di un DAC con un amplificatore operazionale invertente offre una soluzione flessibile e potente per interfacciare il mondo digitale con quello analogico, fornendo un controllo preciso sui segnali analogici generati.
