L'analisi cinematica del veicolo è una disciplina ingegneristica fondamentale per la comprensione, la progettazione e l'ottimizzazione delle prestazioni dei sistemi automobilistici. Essa si occupa dello studio del moto dei componenti del veicolo senza considerare le forze che lo causano, concentrandosi sulle relazioni geometriche tra le parti in movimento. Questo campo è cruciale per caratterizzare le sospensioni e gli assiemi dello sterzo, elementi che influenzano in modo significativo la maneggevolezza, il comfort e la sicurezza di un veicolo.
Proprietà di Deviazione Cinematica e Conformità (K&C)
Un aspetto centrale dell'analisi cinematica è la misurazione delle proprietà di deviazione cinematica e di conformità (K&C). Questi test prevedono l'applicazione di un movimento preciso e/o un input di forza nel punto di contatto del pneumatico, o nel perno, per valutare come le sospensioni e i gruppi dello sterzo rispondono a input di manovre di guida dinamica, sia simulate che reali. Questi sistemi, noti anche come DK&C (Dynamic Kinematics & Compliance), sono adatti per un'ampia gamma di veicoli, inclusi autovetture, SUV e camion leggeri.
I sistemi DK&C non si limitano alla sola caratterizzazione K&C, ma offrono anche numerose opzioni per analizzare ulteriori aspetti del veicolo. Tra questi rientrano la determinazione del centro di gravità (CG), del momento di inerzia del veicolo (VIM) e della rigidità torsionale del telaio. Questi parametri sono vitali per comprendere il comportamento dinamico complessivo del veicolo e per ottimizzare la sua stabilità e reattività.
La cinematica, base concettuale di tutta la fisica
Ottimizzazione dell'Impronta a Terra e Rigidità della Sospensione
Nel contesto dell'handling, l'obiettivo ideale è mantenere sempre la massima impronta a terra degli pneumatici. Questo si traduce in una condizione in cui un unico movimento svincolato della ruota sia sempre perpendicolare all'asfalto. In tal modo, si massimizza l'aderenza e la capacità del veicolo di trasmettere forze al suolo. Per definizione di vincolo, nei restanti cinque gradi di libertà, la sospensione deve dimostrarsi quanto più rigida possibile. Questa rigidità è fondamentale per controllare i movimenti indesiderati della ruota e per garantire una risposta prevedibile e precisa del veicolo alle sollecitazioni del guidatore e della strada.

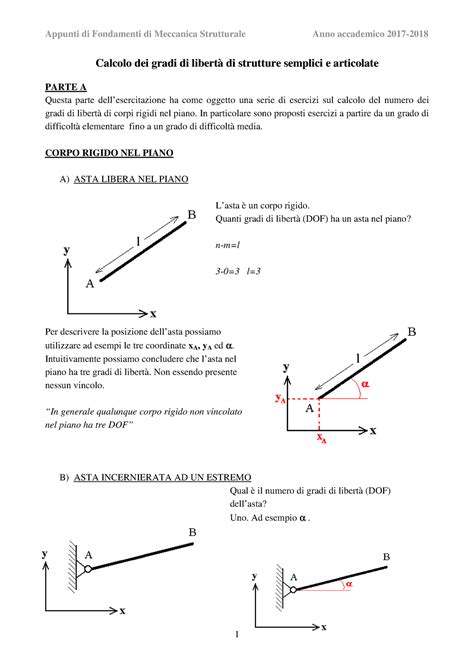

Meccanismi e Misure di Grado di Libertà
La comprensione della cinematica e della dinamica dei meccanismi e delle macchine è essenziale per un'analisi approfondita. Il programma di un corso tipico in questo campo include lo studio della velocità e della formula fondamentale, dei moti composti e del Teorema di Kennedy. Questi concetti permettono di analizzare il moto relativo tra i componenti di un meccanismo e di determinare le velocità dei punti in un sistema complesso.
Nei sistemi rigidi, l'analisi si estende agli invarianti, al teorema di Rivals e al teorema di Coriolis, che sono cruciali per la descrizione del moto in sistemi rotanti. Le guide di Fairbairn sono un esempio pratico di come le considerazioni cinematiche influenzino la progettazione di componenti meccanici. Lo studio del rotolamento, dell'accelerazione del centro delle velocità, dei punti di stazionarietà e dei regressi, e del punto di flesso della normale, sono tutti elementi che contribuiscono a una comprensione completa del moto di un veicolo.
La curvatura della traiettoria di un punto è un altro aspetto importante, poiché descrive la variazione della direzione del vettore velocità e fornisce informazioni sulla qualità del moto.
Dinamica Applicata e Equazioni Cardinali
La dinamica applicata integra lo studio delle forze con quello del moto, basandosi sulle equazioni cardinali della dinamica. Queste equazioni permettono di correlare le forze e i momenti applicati a un corpo con l'accelerazione risultante. Nello studio dei meccanismi, si considerano le coppie superiori, come la coppia rotoidale e la coppia prismatica, e l'attrito volvente, che sono elementi fondamentali per la modellazione delle interazioni tra i componenti.
Il principio dei lavori virtuali è uno strumento potente per l'analisi statica e dinamica dei meccanismi, in particolare per le applicazioni ai meccanismi piani. Questo principio consente di determinare le forze e i momenti in equilibrio senza dover risolvere direttamente tutte le equazioni di Newton.
L'inerzia, rappresentata dalla risultante e dal momento risultante delle forze di inerzia, gioca un ruolo cruciale nella dinamica del veicolo. Questi termini tengono conto della resistenza di un corpo ai cambiamenti nel suo stato di moto e sono fondamentali per la comprensione delle accelerazioni e delle decelerazioni.
Trasmissione e Rotismi
La trasmissione di potenza è un altro campo strettamente legato all'analisi cinematica e dinamica. Lo studio dei moduli massimi, delle serie di ruote, della retta di azione e delle forze scambiate è essenziale per la progettazione di ingranaggi. Le caratteristiche geometriche degli ingranaggi cilindrici a denti elicoidali, conici e l'accoppiamento vite senza fine con ruota elicoidale sono elementi chiave nella progettazione di sistemi di trasmissione efficienti e affidabili.

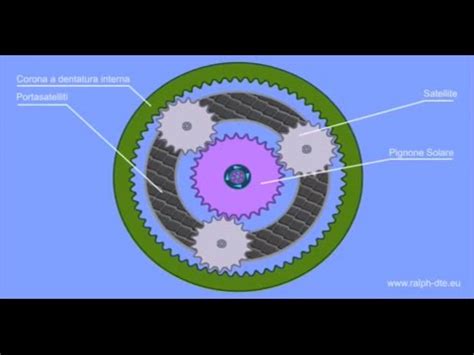

I rotismi ordinari, i cambi di velocità e i rotismi epicicloidali sono meccanismi complessi che permettono di variare i rapporti di trasmissione e di gestire la distribuzione della potenza. La loro analisi cinematica è fondamentale per garantire il corretto funzionamento e le prestazioni desiderate del veicolo.
Lo studio della trasmissione del moto con elementi flessibili, come le cinghie e le catene, include concetti come l'arco ozioso e l'arco di scorrimento, e la legge di Eulero per la trasmissione del moto con flessibili. Il rendimento di questi sistemi è un parametro critico per valutare la loro efficienza energetica.

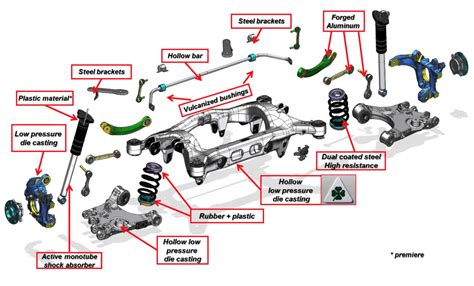

Schemi di Sospensione: Dalle Soluzioni Semplici ai Multilink
La cinematica delle sospensioni è particolarmente complessa e varia a seconda dello schema adottato. Le soluzioni differiscono significativamente in termini di numero di gradi di libertà vincolati e di comportamento dinamico.
Assale Rigido con Bracci Oscillanti
In una soluzione base, la ruota è collegata, tramite un braccio oscillante, a un assale comune alle due ruote, il quale è fissato al telaio. Questa configurazione è semplice ma offre limitate possibilità di controllo cinematica.
Assale Rigido Saldata ai Bracci
Una variante della soluzione a bracci oscillanti prevede che i bracci non siano liberi di ruotare attorno all'assale, ma siano saldati ad esso. Questa configurazione aumenta la rigidità torsionale dell'assale e ne modifica il comportamento cinematico.

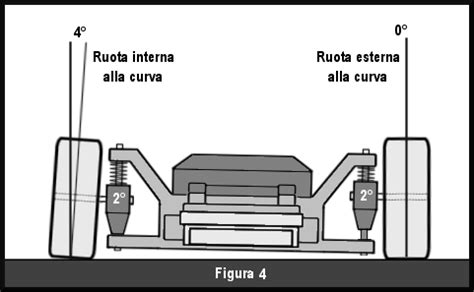

Quadrilatero Basso e Multilink
Considerando che per l'assale anteriore è necessario vincolare un grado di libertà in meno (quello dello sterzo), il quadrilatero basso rappresenta un'applicazione dello stesso concetto del Multilink. Si tratta di vincolare quattro gradi di libertà utilizzando quattro bracci suddivisi in due triangoli (uno superiore e uno inferiore). Questo schema offre un controllo molto più preciso della cinematica della ruota, permettendo di ottimizzare l'angolo di camber, la convergenza e altri parametri vitali per l'handling. Non a caso, questa soluzione trova applicazione a bordo di un mito dei rally, dimostrando la sua efficacia in condizioni estreme.
Quadrilatero Alto e Multilink al Posteriore
Le auto a trazione anteriore di fascia più alta spesso montano il quadrilatero alto per un anteriore più preciso. Esempi noti includono l'Alfa 147 e la Honda Civic. Questa configurazione permette un maggiore controllo degli angoli caratteristici della ruota durante la compressione e l'estensione della sospensione, migliorando la direzionalità e la stabilità. Più raramente si vede uno schema Multilink al posteriore su una trazione anteriore, sebbene quando presente, esso migliori notevolmente la tenuta di strada e il comfort posteriore.
La cinematica, base concettuale di tutta la fisica
L'analisi cinematica del veicolo è un campo in continua evoluzione, dove la ricerca e lo sviluppo di nuove soluzioni meccaniche e di nuove metodologie di analisi continuano a spingere i limiti delle prestazioni e della sicurezza automobilistica.
