L'iniettore rappresenta un componente fondamentale in meccanica, incaricato di immettere un fluido in un sistema con modalità diverse dal semplice travaso. Nel panorama automobilistico e industriale attuale, la tipologia più diffusa è l'iniettore a comando elettronico-digitale, un dispositivo complesso la cui precisione è essenziale per l'efficienza e le prestazioni del motore.
Il Funzionamento degli Iniettori a Comando Elettronico
Il funzionamento di questo tipo di iniettore è gestito elettronicamente da una centralina (ECU). Questa unità di controllo decide il tempo di iniezione, ovvero il periodo per il quale l'iniettore deve rimanere aperto, e di conseguenza la quantità di carburante da immettere. Tale decisione è basata su una molteplicità di parametri, tra cui la concentrazione dell'aria all'interno del condotto di aspirazione. Inoltre, la centralina può essere assistita da una sonda lambda, che contribuisce a regolare la quantità di carburante ottimale misurando la concentrazione di ossigeno nei gas di scarico.

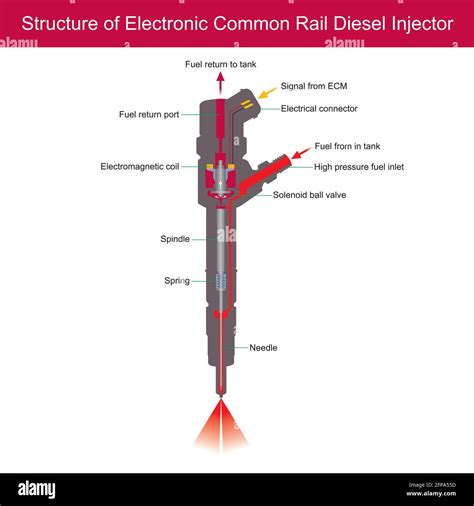

L'iniettore è strutturalmente diviso in due ambienti principali. Uno di questi ambienti mantiene il carburante sotto pressione grazie a un'apposita pompa ad alta pressione. Questa pompa pressurizza il rail, che funge da serbatoio dal quale si diramano i condotti di alimentazione per ciascun iniettore. È importante notare che i rail moderni possono raggiungere pressioni di circa 2200 bar, un valore che sottolinea l'ingegneria avanzata di questi sistemi. L'altro ambiente, definito "di bassa pressione", è invece dedicato allo scarico del carburante in eccesso verso il serbatoio dell'auto.
Una parte fondamentale dell'iniettore è lo spillo. Quest'ultimo, sollevandosi per mezzo di un solenoide comandato dalla ECU, scopre i fori attraverso i quali il carburante viene spruzzato. Date le elevate pressioni in gioco, non è pensabile che lo spillo si sollevi per mezzo di un semplice impulso elettrico. Infatti, viene sfruttata la stessa pressione del carburante e una molla di richiamo che, in condizioni stazionarie, occlude il condotto di alimentazione. Un semplice impulso elettrico fornito dal solenoide è sufficiente solo per innescare il sollevamento dello spillo e l'apertura della luce di alimentazione, permettendo così al carburante di essere iniettato.
Tipologie di Iniettori e Loro Evoluzione
Nel corso del tempo, sono state sviluppate diverse tipologie di iniettori per soddisfare le esigenze specifiche dei vari motori e normative.
Iniettori Piezoelettrici
Gli iniettori piezoelettrici rappresentano un'evoluzione significativa rispetto ai modelli a solenoide tradizionali. Questi iniettori utilizzano l'effetto piezoelettrico, che consiste nella capacità di alcuni materiali di generare una carica elettrica in risposta a una sollecitazione meccanica, o viceversa, di deformarsi quando sottoposti a un campo elettrico. Nel contesto degli iniettori, un elemento piezoelettrico si espande o contrae rapidamente sotto l'influsso di un segnale elettrico, consentendo un'apertura e chiusura dello spillo estremamente precise e veloci. Questa rapidità e precisione permettono iniezioni multiple e più fini all'interno dello stesso ciclo di combustione, contribuendo a una combustione più completa, a minori emissioni e a una maggiore efficienza del carburante.
Il Sistema Iniettore-Pompa (PDE)
Fino alla metà del 2008, il sistema iniettore-pompa (noto anche come PD o Pumpe-Düse) equipaggiava tutti i motori diesel del gruppo Volkswagen (Audi, Volkswagen, Skoda e Seat) fino a 2.000 cm³ di cilindrata, incluso il 5.0 TDI. Questo sistema si caratterizza per l'integrazione della pompa del carburante e dell'iniettore in un'unica unità per ogni cilindro. Ciò consente di generare pressioni di iniezione molto elevate direttamente all'interno della camera di combustione, migliorando l'atomizzazione del carburante.
Tuttavia, il sistema iniettore-pompa ha mostrato alcuni svantaggi. Un difetto risiede nel costo di produzione e manutenzione, generalmente più elevato. Inoltre, la dipendenza dai sensori rende il sistema vulnerabile a disturbi elettromagnetici che possono influenzare il loro corretto funzionamento.
A fronte della scarsa diffusione (il sistema PDE è stato sviluppato e utilizzato principalmente dal gruppo Volkswagen, che ha concesso i suoi motori anche a Mitsubishi e Dodge), della maggiore complessità tecnica rispetto al common rail e dei conseguenti maggiori costi di produzione e sviluppo (in particolare per il rispetto della normativa Euro 5 sulle emissioni), il sistema iniettore-pompa è stato progressivamente abbandonato. Entro il 2009, con l'entrata in vigore della nuova normativa Euro 5, la tecnologia è stata sostituita da motori TDI dotati di common rail, rendendo quest'ultima l'unica tecnologia utilizzata nei diesel attuali.
Il Sistema Common Rail
Il sistema common rail rappresenta la tecnologia dominante nei motori diesel moderni. A differenza del sistema iniettore-pompa, il common rail utilizza un unico condotto comune (il "rail") che mantiene il carburante sotto alta pressione, disponibile per tutti gli iniettori. Ciascun iniettore, comandato elettronicamente, preleva il carburante dal rail e lo inietta direttamente nella camera di combustione al momento opportuno. Questa architettura consente una maggiore flessibilità nel controllo dell'iniezione, permettendo iniezioni multiple (pre-iniezione, iniezione principale, post-iniezione) e una modulazione più precisa della quantità e del tempismo del carburante. Questo si traduce in una migliore combustione, minori emissioni inquinanti (facilitando il rispetto delle normative come Euro 5 e successive), maggiore efficienza e una rumorosità ridotta del motore.
Iniettori pompa Vs common rail, chi vince???
Altri Tipi di Iniettori
Oltre agli iniettori per motori a combustione interna, esistono altre applicazioni specifiche. Un esempio è il polverizzatore (simile all'emulsionatore del carburatore) per il motore diesel, destinato all'estinzione nell'autotrazione ma ancora di largo uso in campo navale.
In un contesto completamente diverso, come quello dei motori a vapore, il compito dell'iniettore è immettere acqua in caldaia vincendo la pressione del vapore in essa contenuta. In questo tipo di iniettore, il vapore, prelevato dalla caldaia, viene fatto passare attraverso degli ugelli conici. All'uscita di questi ugelli, il vapore trascina e accelera l'acqua da immettere nella caldaia, superando la pressione interna e permettendo il continuo rifornimento del sistema.
Produzione e Lavorazione dei Corpi Iniettori
La produzione dei corpi iniettori è un processo ad alta precisione che richiede tecnologie di lavorazione avanzate. Aziende come EMAG offrono un'ampia gamma di tecnologie per la produzione di questi componenti critici.

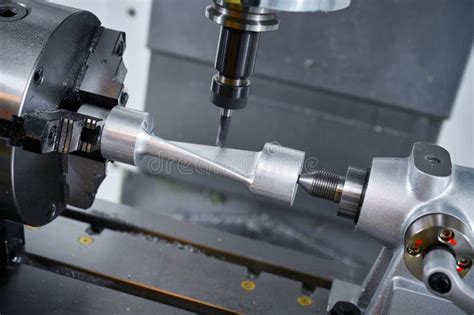

La lavorazione dei corpi iniettori grezzi non temprati viene effettuata su centri di tornitura verticali delle serie VSC e VTC. La lavorazione di tornitura esterna, in particolare, viene eseguita a quattro assi su macchine per la tornitura verticale VTC 100-4. Le capacità di questi centri di tornitura emergono soprattutto in presenza di quantitativi medi o grandi, poiché la loro soluzione di automazione garantisce tempi truciolo-truciolo molto rapidi e costi unitari ridotti. I pezzi grezzi vengono infatti trasportati nella macchina e prelevati dopo la lavorazione mediante pinze di presa integrate nelle torrette portautensili.
La lavorazione interna dei corpi iniettori viene realizzata su centri di tornitura della serie VSC. Queste macchine per tornitura verticale sono dotate di un cannotto con cuscinetto idrostatico nell'asse Z, essenziale per svolgere operazioni di tornitura, fresatura e foratura con vibrazioni ridotte, garantendo così la massima precisione.
Qualora il materiale impiegato ponga particolari difficoltà o la geometria richiesta non possa più essere ottenuta con i tradizionali processi ad asportazione di truciolo (tornitura, fresatura), la lavorazione elettrochimica dei metalli (ECM) offre interessanti possibilità. Questa tecnologia permette di soddisfare i parametri di produzione richiesti in modo redditizio. Con la lavorazione elettrochimica, ad esempio, è possibile non solo sbavare i corpi iniettori ma anche aggiungere forme definite, come camere interne o cavità. Grazie a questa tecnica, anche le cavità all'interno del corpo iniettore possono essere sbavate e arrotondate con elevata precisione, migliorando le prestazioni e la durata del componente.
Manutenzione degli Iniettori Diesel: Un'Operazione Critica
La manutenzione degli iniettori Diesel è un intervento tecnico delicato che richiede competenze specifiche, attrezzature professionali e grande attenzione ai dettagli. La complessità e le alte pressioni in gioco nei moderni sistemi di iniezione rendono ogni fase della manutenzione cruciale per garantire l'affidabilità e le prestazioni del motore.
Errori Comuni e Loro Conseguenze
Uno degli errori più comuni e pericolosi durante la manutenzione degli iniettori Diesel è il riutilizzo di guarnizioni, O-ring e rondelle di tenuta. Ogni iniettore Diesel è composto da componenti di precisione, assemblati secondo un ordine ben preciso. Questi sigilli sono progettati per operare sotto pressioni estreme e alte temperature, assicurando connessioni ermetiche e a tenuta di carburante tra gli iniettori, le teste dei cilindri e il rail del carburante. Impediscono al carburante di fuoriuscire, ai gas di combustione di entrare nel canale dell’iniettore o all’aria di penetrare nel sistema ad alta pressione. Le guarnizioni e gli O-ring sono costantemente esposti ad alte pressioni del carburante, vibrazioni e temperature estreme, fattori che ne causano il deterioramento nel tempo. L'uso di guarnizioni di scarsa qualità o contraffatte, o il riutilizzo di quelle vecchie e usurate, aumenta significativamente il rischio di guasti prematuri. Guarnizioni usurate possono causare perdite di carburante, depositi di carbonio e, in ultima analisi, gravi danni al motore.
Risparmiare sui ricambi è un'altra pratica rischiosa nella manutenzione degli iniettori Diesel. Un iniettore appena rimontato non è automaticamente pronto per il montaggio sul motore; è necessario che tutti i componenti siano di alta qualità e correttamente installati. Evitare errori nella manutenzione degli iniettori non è solo questione di attenzione, ma anche di strumenti e componenti di qualità certificata.
L'Importanza di Componenti di Qualità
Fornitori specializzati come Diesel Fix Neuss offrono iniettori diesel rigenerati e testati con precisione, sempre dotati di nuove guarnizioni, O-ring e altri componenti essenziali di alta qualità. Sebbene piccoli, le guarnizioni e gli O-ring giocano un ruolo cruciale nelle prestazioni degli iniettori e nell'affidabilità complessiva del motore. La loro integrità è fondamentale per prevenire problemi che possono compromettere l'efficienza della combustione, aumentare le emissioni e, nei casi più gravi, portare a costosi guasti meccanici.
