La grafite, un allotropo chiave del carbonio, è un materiale straordinario le cui proprietà uniche derivano direttamente dalla sua peculiare struttura cristallina e dal tipo di legame chimico tra i suoi atomi. In questa guida, esploreremo in dettaglio tutto ciò che contribuisce a queste proprietà distintive, concentrandoci sull'anello della grafite e sull'ibridazione sp2 degli atomi di carbonio.
Il Carbonio e le Sue Forme Allotropiche
Il carbonio è un elemento fondamentale ampiamente diffuso in natura, ed è noto per la sua capacità di formare diverse strutture cristalline chiamate allotropi, tra cui il diamante e la grafite. Mentre il diamante è celebre per la sua estrema durezza, la grafite si distingue per la sua morbidezza, lubricità e conducibilità elettrica. La grafite è carbonio in forma cristallina, con una lucentezza metallica e una sensazione morbida e levigata al tatto, che la rende ideale per le mine delle matite. Il suo colore è per lo più nero o grigio scuro. La composizione principale della grafite è il carbonio, e i suoi atomi sono collegati da legami covalenti.

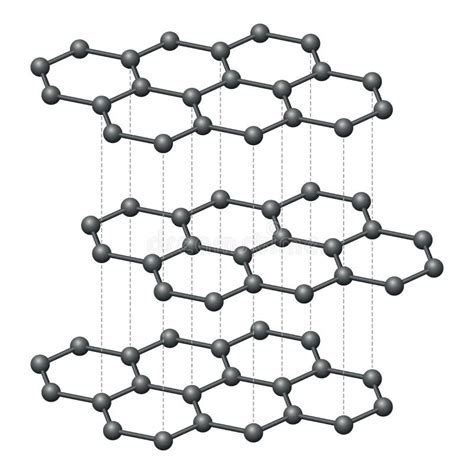

La Struttura a Strati della Grafite
Una delle caratteristiche principali che conferisce alla grafite le sue proprietà uniche è la sua struttura. A livello molecolare, la grafite è composta da numerosi strati di atomi di carbonio, chiamati grafene, orientati uno sopra l'altro. Questi strati sono disposti in fogli esagonali piatti, dove ogni atomo di carbonio è collegato a tre atomi adiacenti con un angolo di 120 gradi, formando una rete esagonale stabile. Questa configurazione cristallina esagonale è fondamentale per le proprietà della struttura. Gli strati piatti sono posizionati verticalmente uno sopra l'altro, e l'unità strutturale della grafite è composta da molti di questi strati.
I Legami nella Grafite: Covalenti e Forze di Van der Waals
All'interno di ogni singolo strato di grafite, gli atomi di carbonio sono strettamente connessi da forti legami covalenti. Questi legami covalenti coesistono in ogni strato di atomi di carbonio, tenendoli saldamente insieme e conferendo resistenza e durata ai singoli strati. Questo forte legame covalente tra gli strati fa sì che la grafite abbia un'elevata resistenza e durezza sul piano.
Tuttavia, il legame tra questi strati è debole. Tra i multistrati di atomi di carbonio, ci sono forze deboli note come forze di Van der Waals. Queste forze interatomiche sono responsabili del facile movimento degli strati uno sopra l'altro. La capacità di separare gli strati di grafite è dovuta a queste deboli interazioni. Questo è ciò che si osserva quando si passano le dita su una grafite o quando si cerca di scrivere usandola, poiché gli strati possono facilmente scivolare l'uno sull'altro. La debole forza di Van der Waals tra gli strati rende la grafite facile da far scorrere e le conferisce una certa lubricità. Grazie a questa debole forza, lo strato di grafite può essere separato applicando una piccola forza di taglio, il che non solo riflette la sua lubricità, ma crea anche la possibilità di reazioni di intercalazione, attraverso le quali le proprietà fisiche e chimiche della grafite possono essere modificate.
Forze di Van der Waals (forze intermolecolari)
L'Ibridazione sp2 degli Atomi di Carbonio nella Grafite
Gli atomi di carbonio della grafite subiscono un processo chiamato ibridazione sp2. Per comprendere l'ibridazione, è utile considerare la configurazione elettronica dell'atomo di carbonio allo stato fondamentale: 1s² 2s² 2p². Per giustificare la formazione di legami, in genere si ammette che un elettrone dell'orbitale 2s venga "promosso" all'orbitale 2p vuoto, con un assorbimento di energia.
Nel caso della grafite, l'ibridazione coinvolge un orbitale 2s e due orbitali 2p che si combinano matematicamente per formare tre nuovi orbitali ibridi, chiamati sp2. Questi tre orbitali ibridi sono identici tra loro, hanno per ⅓ le caratteristiche dell'orbitale s di partenza e per ⅔ le caratteristiche degli orbitali 2p. La dicitura sp2 indica il numero di orbitali p che partecipano alla formazione dell'ibrido. Questi orbitali ibridi sp2 sono trigonali, giacenti su un piano e formano angoli di 120° tra loro. Questa disposizione è spiegata dalla teoria VSEPR (Valence Shell Electron Pair Repulsion), secondo la quale le coppie di elettroni più esterne, avendo tutte la stessa carica negativa, tendono a respingersi e a disporsi il più lontano possibile.
Ogni atomo di carbonio nella grafite costruisce uno scheletro planare con tre atomi di carbonio circostanti attraverso questi orbitali ibridi sp2. Questo schema di legame è ciò che crea la struttura esagonale stabile all'interno di ciascun foglio di grafene. Il lobo di dimensione maggiore degli orbitali ibridi sp2 è quello che viene utilizzato nei legami.
Gli Elettroni π e la Conducibilità Elettrica
Nella grafite, dopo l'ibridazione sp2, rimane un orbitale 2p non ibridato su ogni atomo di carbonio. Questi orbitali 2p non ibridati si sovrappongono verticalmente per formare nuvole di elettroni π delocalizzate, situate sopra e sotto ogni strato di atomi di carbonio. Ogni atomo di carbonio della grafite possiede quindi un elettrone libero che non partecipa al legame sigma con gli altri atomi. Questi elettroni π estesi sono la ragione principale della conducibilità elettrica della grafite.
I legami π non sono localizzati in un punto particolare, e quindi gli elettroni sono liberi di muoversi all'interno dello strato. Le nuvole di elettroni π svolgono un ruolo cruciale nella proprietà di conduzione della grafite, permettendo agli elettroni di muoversi liberamente in risposta ai cambiamenti dei campi elettrici. Inoltre, rendono la grafite attiva nelle reazioni chimiche e partecipano ai processi elettrochimici. Questa "delocalizzazione" elettronica è un aspetto chiave che distingue la grafite da molti altri materiali e le conferisce le sue eccellenti proprietà conduttive.
Anisotropia: Proprietà Dipendenti dalla Direzione
L'anisotropia è una proprietà fondamentale della grafite, per cui il materiale è forte in una direzione e debole in un'altra. Le proprietà in-plane (nel piano degli strati) sono nettamente diverse da quelle out-of-plane (fuori dal piano).
Nel piano degli strati, dove gli atomi di carbonio sono legati tra loro da forti legami covalenti, la grafite è estremamente robusta e un eccellente conduttore di elettricità. Questo forte legame covalente fa sì che la grafite abbia un'elevata durezza, resistenza e buona conducibilità elettrica sul piano. Per esempio, i materiali compositi rinforzati con fibre di grafite possono sfruttare la sua resistenza alla trazione in-plane. La disposizione atomica all'interno del piano crea rigidità e stabilità.
Al contrario, nella direzione perpendicolare al piano degli strati, a causa delle deboli forze di Van der Waals inter-strato, la resistenza della grafite è bassa e la sua conducibilità è scarsa. Questa differenza di proprietà direzionali è una caratteristica distintiva della grafite e ne influenza profondamente le applicazioni. La disposizione ordinata nello spazio conferisce alla grafite le sue caratteristiche cristalline macroscopiche e l'anisotropia.
Difetti Strutturali nella Grafite
Nonostante la grafite sia composta da una struttura molto forte e unica, si possono comunque riscontrare alcuni difetti che hanno un impatto sulla sua funzionalità:
- Disallineamento degli strati: Quando gli strati di grafite non si allineano perfettamente, la struttura diventa meno efficace, compromettendo le proprietà complessive.
- Posti vacanti: Talvolta, alcuni atomi di carbonio possono mancare in punti specifici della struttura, creando dei "buchi" o vacanze reticolari.
- Impurità: Essendo un solido cristallino, la grafite non è priva di impurità casuali che possono alterare la disposizione regolare degli atomi di carbonio e influenzare le sue proprietà.
- Dislocazioni: Si tratta di difetti nella struttura del materiale, in particolare nella cristallografia, dove la disposizione degli atomi di carbonio non è quella ideale o prevista. Questi difetti, come i confini dei grani, possono ostacolare la trasmissione di elettroni e fononi, riducendo la conduttività elettrica e termica.
La stabilità della disposizione atomica fa sì che la grafite mantenga prestazioni stabili in un determinato intervallo di temperatura e pressione, ma la presenza di questi difetti può alterarne il comportamento.
Il Grafene: L'Unità Fondamentale della Grafite

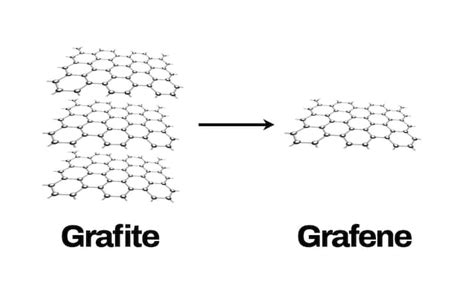

Il grafene (CAS: 1034343-98-0) rappresenta uno strato di grafite dello spessore di un atomo. In ogni foglio di grafite dello spessore di 1 mm, ci sono circa 3 milioni di strati di grafene impilati l'uno sull'altro. È un nanomateriale bidimensionale di atomi di carbonio con ibridazione sp2, collegati in una struttura reticolare esagonale. Il grafene è stato rapidamente riconosciuto come un materiale interessante grazie all'ampia comunità di ricercatori che già lavorava su materiali correlati come grafite (CAS: 7782-42-5), fullereni (C60-CAS: 99685-96-8; C70-CAS: 115383-22-7) e nanotubi di carbonio (CAS: 308068-56-6). Tutti questi materiali sono direttamente correlati al grafene: la grafite è grafene impilato, i fullereni sono grafene avvolto e i nanotubi sono grafene arrotolato.
Produzione del Grafene
La produzione di grafene di alta qualità è ancora una sfida, nonostante il suo grande potenziale. Esistono diversi tipi e gradi di materiali di grafene prodotti in tutto il mondo, che vanno dal grafene a strato singolo di alta qualità sintetizzato tramite processi basati su CVD (Chemical Vapor Deposition) ai fiocchi di grafene prodotti dalla grafite in grandi volumi.
La preparazione del grafene può essere classificata in cinque percorsi principali:
- Scissione meccanica dei cristalli di grafite: Un approccio "top-down" che coinvolge la separazione fisica degli strati.
- Esfoliazione della grafite attraverso il suo composto di intercalazione: Un altro metodo "top-down" che sfrutta l'inserimento di molecole tra gli strati per facilitarne la separazione.
- Deposizione chimica da vapore (CVD) su diversi cristalli di substrato: Un approccio "bottom-up" che permette la crescita di strati di grafene.
- Sintesi organica: Metodi chimici per costruire il grafene da precursori molecolari.
- Altri metodi.
Gli approcci alla sintesi del grafene si dividono principalmente in "top-down" e "bottom-up". Nell'approccio top-down, il grafene viene solitamente sintetizzato tramite esfoliazione elettrochimica, meccanica e chimica della grafite. Al contrario, l'approccio bottom-up utilizza la deposizione chimica da vapore e la sintesi chimica per produrre grafene.

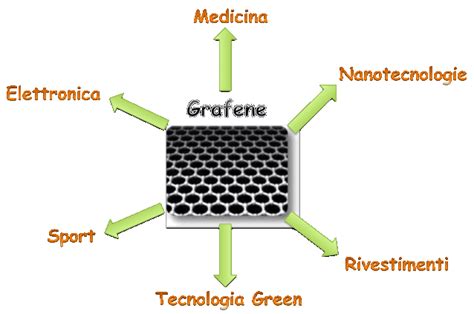

Famiglia del Grafene e Applicazioni
Le lastre di grafene di fascia alta sono utilizzate principalmente in attività di ricerca e sviluppo o in applicazioni estreme come i sensori. I fiocchi di grafene, prodotti in grandi volumi e a prezzi più bassi, sono adottati in molte applicazioni come attrezzature sportive, elettronica di consumo e nel settore automobilistico.
La famiglia dei nanomateriali di grafene include l'ossido di grafene (GO), il GO ridotto (rGO) e il grafene singolo e multistrato. Grazie alle loro eccellenti proprietà, questi membri della famiglia del grafene sono stati utilizzati in varie aree di ricerca come la nanoelettronica, la conservazione dell'energia, il biosensing, la catalisi, i nanocompositi e i prodotti farmaceutici.
Tra i derivati del grafene, l'ossido di grafene (GO) è un membro importante che contiene vari gruppi funzionali come gruppi epossidici, idrossilici, carbonilici e carbossilici. Tuttavia, il GO ha una conduttività elettrica debole a causa della presenza di questi gruppi funzionali idrofili. Per questo motivo, l'ulteriore riduzione del GO (rGO) è essenziale per rimuovere i gruppi funzionali contenenti ossigeno, aumentando così la sua conduttività elettrica.
Differenze tra Grafite e Diamante
È interessante notare le differenze strutturali e di conseguenza di prestazioni tra la grafite e un altro allotropo del carbonio, il diamante. Gli atomi di carbonio nel diamante adottano l'ibridazione sp3 per formare una struttura spaziale tetraedrica, e i legami covalenti tra gli atomi sono estremamente forti. Questa struttura conferisce al diamante una durezza molto elevata, rendendolo adatto per le lavorazioni meccaniche. Al contrario, la grafite, con la sua ibridazione sp2 e la struttura a strati, ha una consistenza morbida e una buona lubricità, il che la rende utile come lubrificante e come mina per matite. Inoltre, la grafite è un conduttore di elettricità, mentre il diamante è un isolante.
Proprietà Superficiali e Legame della Grafite
La struttura a strati e le proprietà superficiali della grafite sono di grande importanza per le sue proprietà di legame. A causa della debole forza di Van der Waals tra gli strati, è spesso necessario modificare la superficie della grafite o selezionare un legante adatto per migliorare l'interazione. La modifica della superficie può introdurre gruppi funzionali o prevedere un trattamento di coartazione. I gruppi polari del legante possono legarsi fortemente con gli atomi di carbonio sulla superficie della grafite. Nei materiali compositi, una buona prestazione di legame è la chiave per garantire le proprietà meccaniche e funzionali complessive del materiale.

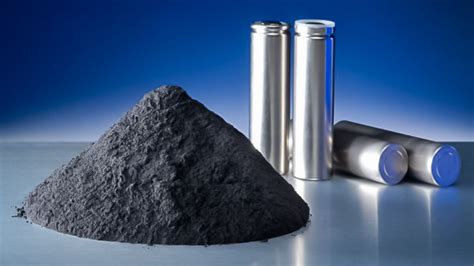

Usi e Applicazioni della Grafite
La struttura unica della grafite ne determina l'ampio utilizzo in numerosi campi. La sua buona conducibilità elettrica la rende un materiale eccellente per elettrodi, utilizzata nelle batterie e nelle celle elettrolitiche. La stabilità alle alte temperature e l'inerzia chimica la rendono un refrattario ideale per l'industria siderurgica. La sua lubricità le consente di agire come lubrificante nella produzione di macchinari.
Nel settore aerospaziale, i compositi di grafite sono utilizzati nella produzione di componenti per aerei e razzi grazie alla loro bassa densità, elevata resistenza e stabilità termica. Inoltre, la grafite svolge un ruolo importante nella produzione di matite, nella preparazione del grafene e in altri campi. Esistono anche strutture speciali di grafite, come la grafite espandibile e le strutture di nanografite. La grafite espandibile, sottoposta a un trattamento speciale e decomposizione ed espansione ad alta temperatura, con un buon ritardante di fiamma, è utilizzata per materiali ignifughi. Le strutture di nano-grafite, come i fogli e le fibre di nano-grafite, hanno un'ampia superficie specifica, un'elevata attività superficiale ed eccellenti proprietà meccaniche.
La grafite si presenta tipicamente in scisti grafitici, gneiss grafitici e scisti metamorfici. Esiste anche la grafite sintetica, un prodotto chimico il cui ingrediente principale è il carbonio.
La ricerca approfondita e la comprensione della struttura della grafite aprono ampie prospettive per la sua applicazione innovativa in molti campi come la scienza dei materiali e l'energia.
