La comprensione degli angoli geometrici che definiscono la posizione delle ruote rispetto al telaio di un veicolo è fondamentale per analizzare il suo comportamento dinamico e il feeling di guida percepito dal conducente. Tra questi angoli, il "caster" (o incidenza) riveste un ruolo di particolare importanza, influenzando direttamente la stabilità, la maneggevolezza e la risposta dello sterzo. Parallelamente, nel contesto delle rotatorie, l'angolo di entrata "Alpha" gioca un ruolo cruciale nella fluidità e sicurezza del transito.

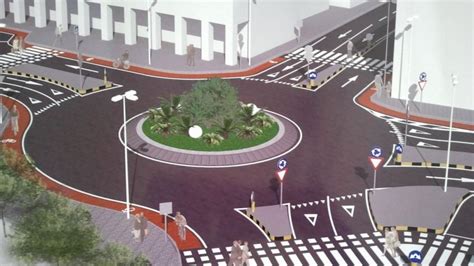

L'Angolo di Entrata nelle Rotatorie: La Sicurezza al Primo Posto
L'angolo di entrata Alpha, definito come l'angolo d'intersezione tra la tangente dei bordi della carreggiata di una rotatoria e la banchina d'ingresso, è un parametro geometrico che caratterizza l'angolo di intersezione tra la direzione di entrata di un veicolo e la carreggiata stessa della rotatoria. Questo angolo è determinato in modo significativo dalla posizione e dalla forma dell'isola centrale.
Alla base del suo dimensionamento, le diramazioni della rotatoria sono concepite in modo da essere centriche rispetto al centro della rotatoria e perpendicolari alla carreggiata della rotatoria stessa. L'isola centrale viene progettata in modo tale che gli angoli di entrata Alpha siano compresi tra 80 e 90 gradi gon (un'unità di misura angolare, equivalente a 100 gradi centesimali), orientando le ruote dei veicoli direttamente verso l'isola centrale. Questo design mira a facilitare un ingresso fluido e controllato, riducendo il rischio di collisioni e migliorando la percorrenza della curva all'interno della rotatoria.
L'Angolo di Caster: Stabilità e Ritorno dello Sterzo
L'angolo di caster, o angolo di incidenza, è una delle caratteristiche geometriche fondamentali dell'assetto ruote di un veicolo, specificamente relativo alle sospensioni anteriori sterzanti. Esso rappresenta l'inclinazione dell'asse di sterzo rispetto alla perpendicolare al suolo, se osservato lateralmente al veicolo. L'asse di sterzo è definito virtualmente dalla linea che congiunge i punti di rotazione superiore e inferiore della ruota (i perni di sterzo o i punti di snodo).
Perché l'angolo di caster sia presente, è necessario che le ruote siano sterzanti. Nelle sospensioni con geometria MacPherson, una delle più diffuse all'avantreno, l'asse di sterzo passa attraverso il gruppo molla-ammortizzatore, con un cuscinetto superiore che collega tale gruppo alla scocca.
Caster Positivo e il Suo Impatto
Nella maggior parte dei veicoli moderni, l'angolo di caster è positivo. Un caster positivo si verifica quando il perno superiore dell'asse di sterzo si trova più indietro rispetto al perno inferiore, considerando la direzione di marcia. Questa configurazione ha una funzione primaria: garantire la stabilità delle ruote sterzanti, rendendole più gestibili e meno inclini a deviazioni indesiderate.
L'effetto principale del caster positivo è la generazione di un momento di auto-allineamento. Questo momento è una coppia che tende a riportare il volante nella posizione centrale (angolo zero) dopo una manovra di sterzata. Si avverte come una resistenza al volante che, una volta rilasciato, riporta le ruote in linea retta. L'entità di questo momento è direttamente proporzionale al valore dell'angolo di caster: un angolo più elevato comporta un ritorno dello sterzo più marcato e una maggiore sensazione di "peso" al volante.
La Relazione con il Braccio a Terra Longitudinale

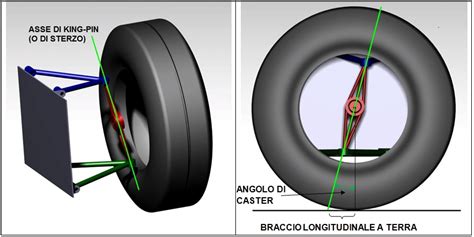

L'angolo di caster determina a sua volta un altro parametro cruciale: il braccio a terra longitudinale. Osservando il veicolo lateralmente, il braccio a terra longitudinale è la distanza tra il centro della ruota e il punto in cui l'asse di sterzo interseca il terreno. Questo braccio, combinato con la forza tangenziale che agisce sull'area di contatto dello pneumatico con l'asfalto, genera una coppia che si oppone alla rotazione della ruota attorno al suo asse di sterzo. Un braccio a terra longitudinale positivo, ad esempio, stabilizza il veicolo su traiettorie rettilinee, poiché anche la forza di resistenza al rotolamento tende ad auto-allineare le ruote. L'esempio classico è quello del carrello della spesa o del passeggino per bambini, le cui ruote tendono a posizionarsi automaticamente dietro al loro punto di rotazione.
È importante notare che l'angolo di caster, il braccio longitudinale a terra e il braccio longitudinale a centro ruota non sono parametri indipendenti. La scelta di uno influenza inevitabilmente la posizione degli altri, richiedendo spesso un compromesso progettuale per ottimizzare le prestazioni complessive del sistema.
Caster e Recupero di Camber in Curva
Oltre a influenzare il feeling dello sterzo, il caster gioca un ruolo significativo nella dinamica del veicolo in curva, in particolare per quanto riguarda la variazione dell'angolo di camber (o campanatura). Il camber è l'angolo formato tra l'asse verticale della ruota e la perpendicolare al terreno, osservando il veicolo frontalmente.
Quando un veicolo affronta una curva, l'angolo di caster positivo provoca un effetto chiamato "recupero di camber". In particolare, la ruota esterna alla curva tende ad assumere un camber più negativo (la parte superiore della ruota si inclina verso il centro del veicolo), mentre la ruota interna tende verso un camber positivo. Questo effetto è proporzionale all'angolo di caster: maggiore è il caster, maggiore sarà la variazione di camber.
Il recupero di camber è vantaggioso perché migliora la distribuzione della forza verticale che agisce sullo pneumatico esterno in curva, aumentando la tenuta di strada. In sostanza, aiuta a mantenere l'area di contatto dello pneumatico esterno con l'asfalto più piatta e ampia, massimizzando la capacità di generare forze laterali.
Compromessi Progettuali e Differenze tra Tipi di Trazione
La progettazione dell'angolo di caster implica spesso compromessi. Valori eccessivamente elevati possono portare a uno sforzo notevole sul volante durante le manovre e a un camber eccessivamente negativo sulla ruota esterna in curva, riducendo la sua capacità di generare forza laterale.
Le vetture a trazione anteriore tendono ad adottare valori di caster più contenuti. Questo perché, in questi veicoli, la trasmissione della coppia all'asse sterzante genera già un contributo al momento di auto-allineamento dovuto alle forze di trazione. Un caster troppo elevato potrebbe risultare in un momento di auto-allineamento eccessivo, rendendo lo sterzo troppo pesante. Spesso si opta per un caster positivo moderato, combinato con un braccio longitudinale a centro ruota negativo e un braccio longitudinale a terra positivo ma ridotto, per bilanciare stabilità in rettilineo e maneggevolezza.
Le vetture a trazione posteriore, al contrario, possono beneficiare di angoli di caster più accentuati, poiché non hanno il problema dell'effetto auto-allineante generato dalla trazione sull'asse sterzante. In generale, il valore dell'angolo di caster è solitamente compreso tra +3 e +5 gradi.

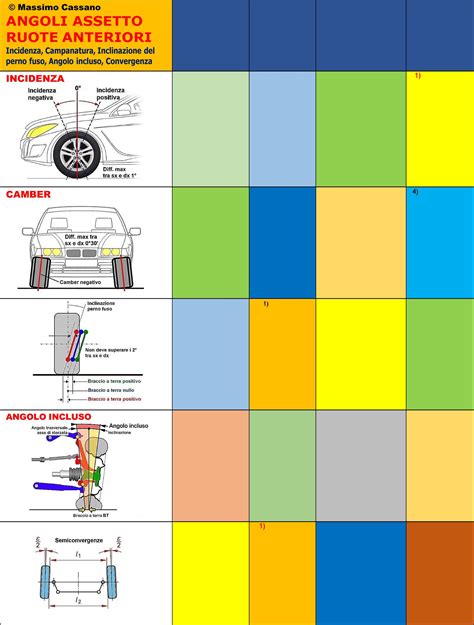

La Complessità dei Parametri di Assetto Ruote

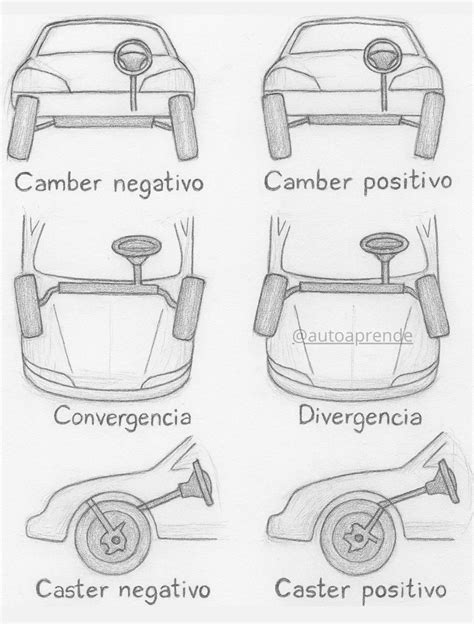

La comprensione completa del comportamento di un veicolo richiede la considerazione di numerosi angoli geometrici che definiscono l'assetto delle ruote. Oltre al caster, altri parametri chiave includono:
- Convergenza (Toe): L'angolo orizzontale delle ruote rispetto all'asse longitudinale del veicolo, osservato dall'alto. Può essere "toe-in" (convergenza chiusa, le ruote puntano leggermente verso l'interno) o "toe-out" (convergenza aperta, le ruote puntano leggermente verso l'esterno). La convergenza influisce sull'usura degli pneumatici, sulla stabilità e sulla reattività dello sterzo. Una convergenza neutra (zero) è spesso considerata ideale per l'usura, ma le impostazioni possono variare in base al tipo di veicolo e all'uso previsto.
- Campanatura (Camber): Come già menzionato, è l'inclinazione della ruota rispetto alla verticale. Un camber negativo (parte superiore della ruota inclinata verso l'interno) migliora la tenuta in curva, mentre un camber positivo (parte superiore verso l'esterno) può peggiorare l'usura e la stabilità in rettilineo.
- Inclinazione dell'asse di sterzo (Kingpin Inclination - KPI / Steering Axis Inclination - SAI): L'angolo formato tra la linea che congiunge gli snodi sferici (o i punti di rotazione dell'asse di sterzo) e la verticale, osservato frontalmente. Questo angolo influenza il momento di auto-allineamento e il raggio di sterzata.
- Angolo di Spinta (Thrust Angle): La direzione assunta dalle ruote posteriori rispetto all'asse di simmetria del veicolo. È causato da una differenza di convergenza tra le ruote posteriori e può portare a comportamenti anomali come lo sbandamento del posteriore o uno sterzo decentrato, anche se la convergenza anteriore è corretta.
La relazione tra questi angoli è stretta e interdipendente. Ad esempio, l'angolo di caster può mitigare gli effetti indesiderati dell'inclinazione dell'asse di sterzo sul camber. La precisione nella costruzione e nell'assemblaggio della scocca è fondamentale per garantire che gli angoli delle ruote sullo stesso asse siano il più possibile simmetrici, evitando fenomeni di "tiro" laterale del veicolo.
Dinamica del Veicolo: Sottosterzo, Sovrasterzo e la Velocità
La comprensione del comportamento del veicolo in curva è spesso descritta in termini di sottosterzo e sovrasterzo.
- Sottosterzo (Understeer): Il veicolo tende a continuare la sua traiettoria verso l'esterno della curva, richiedendo un maggiore angolo di sterzo per completare la manovra. È tipico di vetture con un avantreno che genera più aderenza del retrotreno.
- Sovrasterzo (Oversteer): Il retrotreno del veicolo tende a scivolare verso l'esterno della curva, richiedendo una correzione dello sterzo (spesso in senso opposto) per mantenere la traiettoria. È tipico di vetture con un retrotreno che genera più aderenza dell'avantreno.
- Comportamento Neutro: L'avantreno e il retrotreno generano aderenza in modo equilibrato, risultando in una risposta dello sterzo prevedibile.
La formula generale che descrive l'angolo di sterzo ($\delta{vol}$) in funzione del raggio di curvatura ($R$), del passo ($L$), del rapporto di demoltiplicazione dello sterzo ($\tau$) e di un termine legato all'accelerazione trasversale ($Ay$) evidenzia la complessità:
$\delta{vol} = (L/R + K{US} (V^2/R)) \cdot \tau$
Dove $K_{US}$ è il gradiente di sottosterzo.
- Se $K{US} > 0$, il veicolo è sottosterzante: all'aumentare dell'accelerazione trasversale ($Ay$, proporzionale a $V^2/R$), aumenta l'angolo di sterzo necessario.
- Se $K_{US} < 0$, il veicolo è sovrasterzante: all'aumentare dell'accelerazione trasversale, l'angolo di sterzo necessario diminuisce. Esiste una "velocità critica" alla quale il guadagno di velocità di imbardata diventa infinito.
- Se $K_{US} = 0$, il veicolo è neutro: l'angolo di sterzo rimane costante e pari a $L/R$ (Ackermann).
Sovrasterzo e Sottosterzo, quali sono le differenze?
La distribuzione dei pesi tra avantreno e retrotreno, la rigidezza dei pneumatici e delle sospensioni influenzano significativamente il valore di $K_{US}$. Ad esempio, una vettura con un baricentro spostato in avanti e un asse anteriore più carico (come molte vetture a trazione anteriore) tende naturalmente ad essere sottosterzante, poiché il rapporto massa/rigidezza all'anteriore è maggiore rispetto al posteriore.
L'Importanza della Manutenzione e della Diagnostica
La corretta geometria delle sospensioni e dell'assetto ruote è essenziale non solo per le prestazioni e la sicurezza, ma anche per ottimizzare il consumo degli pneumatici e ridurre l'usura prematura dei componenti meccanici. La convergenza, in particolare, richiede una particolare attenzione in fase di manutenzione, essendo soggetta a variazioni dovute alle sollecitazioni stradali, alle forze motrici e frenanti, e ai giochi nei componenti meccanici.
La diagnostica di un assetto ruote non ottimale può rivelare problemi come usura irregolare degli pneumatici, instabilità in rettilineo, tendenza del veicolo a "tirare" da un lato, o uno sterzo decentrato. L'analisi di angoli come l'angolo di spinta è fondamentale per identificare deformazioni del retrotreno che potrebbero non essere immediatamente evidenti.
In conclusione, mentre i sistemi di controllo elettronico giocano un ruolo sempre più importante nella dinamica del veicolo, i parametri meccanici intrinseci, come l'angolo di caster e gli altri angoli caratteristici dell'assetto ruote, rimangono pilastri fondamentali che determinano il comportamento del veicolo, il suo feeling di guida e la sua sicurezza intrinseca.
