L'Angolo di Sterzata nel Maggiolino: Dal Sensore alle Prestazioni Dinamiche

L'angolo di sterzata di un veicolo, in particolare un modello iconico come il Volkswagen Maggiolino, è un parametro tecnico di fondamentale importanza che influisce direttamente sulla manovrabilità, sulla stabilità e sulla sicurezza di guida. L'evoluzione tecnologica ha trasformato radicalmente il modo in cui questo parametro viene rilevato e gestito, passando da sistemi puramente meccanici a complessi sensori elettronici integrati con i moderni sistemi di controllo della stabilità.

Il Sensore Angolo Sterzo (SAS): Cuore del Controllo Elettronico

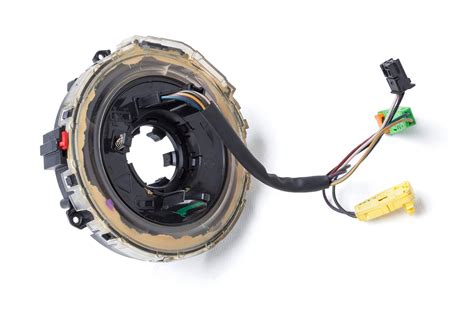

Il sensore angolo sterzo, spesso abbreviato in SAS (Steering Angle Sensor), è un componente cruciale del sistema di controllo elettronico della stabilità del veicolo (ESC). La sua funzione principale è quella di rilevare con precisione la posizione delle ruote in base all'angolo di ingresso dello sterzo. Questo sensore lavora in sinergia con altri sensori del sistema di controllo della stabilità, come l'accelerometro e i sensori di velocità delle ruote, per monitorare l'assetto dinamico del veicolo e inviare le informazioni alla centralina ABS, garantendo un controllo ottimale del veicolo.

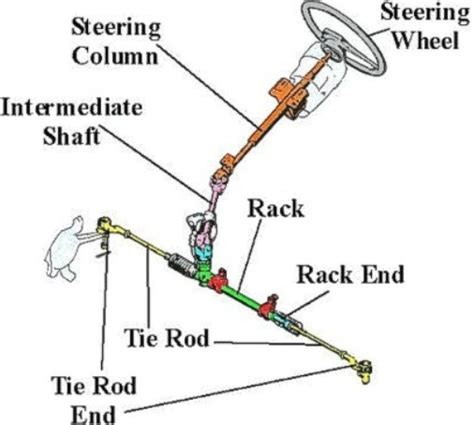

In pratica, il sensore di coppia, generalmente collegato al piantone dello sterzo, rileva l'angolo con cui si sposta il piantone mentre il guidatore sterza con il volante. Questo dato viene poi inviato alla centralina per controllare la sterzata della vettura e la stabilità del veicolo. Il sensore angolo sterzo si trova solitamente all'interno del piantone sterzo, sul retro dello sterzo.

I sensori angolo sterzo possono essere di tipo analogico o digitale. Quando la ruota gira, il sensore analogico emette un segnale tra 0 e 5 volt: la differenza di tensione serve per determinare l'angolo della sterzata e la velocità di rotazione. Nei sensori angolo sterzo di tipo digitale, invece, è un LED a misurare angolo e velocità di sterzata, rilevando lo scostamento tra la posizione dello sterzo e la direzione di marcia del veicolo. In questo caso, il sistema ESP di controllo della stabilità interviene per correggere il problema e mantenere il controllo della vettura.

Il sensore SAS lavora in stretta collaborazione con il servosterzo elettrico e la pompa servosterzo. Quando il guidatore gira il volante, il sensore rileva l'intensità e l'angolo di sterzata, attivando il motore elettrico per ridurre lo sforzo necessario a sterzare. Dialogando con le centraline ABS ed ESP, il sistema rileva la traiettoria dell'auto (ad esempio, se sta curvando o sta percorrendo un rettilineo) e attiva le correzioni necessarie per evitare che il veicolo perda stabilità.

Evoluzione e Localizzazione dei Sensori di Angolo

Il sensore angolo sterzo appartiene alla categoria dei sensori dell'angolo di rotazione, utilizzati in tutti i casi in cui è necessario misurare un movimento rotatorio. Nel tempo, i sensori basati sul potenziometro meccanico, che rileva il valore della resistenza attraverso contatti d'attrito, sono stati progressivamente sostituiti da sensori basati sulla tecnologia di misura a induzione, la quale non prevede alcun attrito. Questa evoluzione ha portato a una maggiore affidabilità e durata dei componenti.

Sempre più spesso, i sensori angolo sterzo sono allocati nel modulo di controllo del servosterzo elettromeccanico. Questa integrazione richiede sensori di dimensioni il più possibile ridotte, ma al tempo stesso con una resistenza tale da funzionare in tutte le condizioni e garantire sempre misurazioni affidabili, rapide e precise. Un adeguato grado di compatibilità elettromagnetica è una caratteristica che diventa particolarmente importante quando si ha a che fare con veicoli elettrici, dove le interferenze possono compromettere il corretto funzionamento. Su alcune auto possono essere installati anche avanzati sensori combinati che rilevano sia il momento che l'angolo di sterzata. Il momento di sterzata indica la forza, espressa in Nm, che serve per azionare il volante in base alla velocità della vettura, all'intensità della sterzata e all'angolo di sterzata, in modo tale che anche il feedback del volante sia adeguato.

Malfunzionamenti e Calibrazione del Sensore Angolo Sterzo

Come tutti i componenti elettronici, anche il sensore angolo sterzo può danneggiarsi o non funzionare più correttamente, sebbene sia progettato per durare tutta la vita del veicolo. I sintomi di un sensore dell'angolo di sterzata difettoso possono essere, in certi casi, evidenti, traducendosi in "anomalie" in fase di sterzata di cui il guidatore si accorge facilmente. Un sensore difettoso può impattare sulla risposta del veicolo in fase di sterzata, con problemi più o meno evidenti a mantenere la traiettoria giusta o a tenere correttamente le curve. Il problema potrebbe anche riguardare la scatola sterzo, ma per prima cosa è opportuno verificare con uno strumento di diagnosi il corretto funzionamento del sensore sterzo.

Un caso emblematico riguarda un VW Beetle del 2019 che presenta problemi al servosterzo, caratterizzati da vibrazioni evidenti del volante e da uno sforzo maggiore per girare. Una diagnosi suggerisce un possibile guasto del sensore dell'angolo di sterzata, che potrebbe anche influire sul sistema di stabilità elettronica. Un caso simile con una VW Golf ha coinvolto un sensore dell'angolo di sterzata difettoso che ha interessato sia il servosterzo che i sistemi di controllo della trazione, risolto con la sostituzione e la ricalibrazione del sensore. In caso di malfunzionamento, il sensore va prontamente sostituito da un autoriparatore professionista utilizzando il ricambio aftermarket del sensore.

Con la diffusione dei sistemi di controllo elettronico della stabilità (ESC), l'intervento di ripristino del SAS è diventato una routine per gli autoriparatori, anche nei casi in cui non si riscontri un guasto al sensore angolo sterzo. La calibrazione del sensore angolo di sterzo è un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità. Un sensore sterzo non correttamente calibrato porta, infatti, in breve tempo all'accensione della spia ESC e alla disabilitazione del sistema ESC.

Oltre alla procedura di reset del sensore angolo sterzo, necessaria dopo l'intervento di allineamento ruote, nei veicoli dotati di ADAS (Advanced Driver-Assistance Systems) è spesso richiesta la ricalibrazione del sensore quando si interviene su dispositivi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo. Il sensore angolo sterzo interagisce infatti con tutti gli altri sensori dei dispositivi ADAS ed è dunque necessario calibrare il sensore della sterzata con i componenti di questi sistemi che entrano in gioco.

Nei veicoli più recenti può essere sufficiente la calibrazione automatica, procedura che avviene ruotando lo sterzo prima da una parte e poi dall'altra. In altri casi, è necessario seguire la procedura prevista dal costruttore e attivare la serie di comandi per avviare la calibrazione del sensore. Nella maggior parte dei veicoli è necessario lo strumento diagnostico per ricalibrare il sensore. In alcuni dispositivi di allineamento è presente un'apposita funzione automatica di ripristino del sensore angolo sterzo, non richiedendo quindi di utilizzare successivamente lo strumento di diagnosi. È generalmente consigliato eseguire la calibrazione del SAS con il veicolo a terra e non su un sollevatore.

L'Angolo di Sterzata e la Manovrabilità dei Veicoli Commerciali: Un Paragone Utile

Anche se l'attenzione è rivolta al Maggiolino, è interessante confrontare l'importanza dell'angolo di sterzata nel contesto dei veicoli commerciali per comprendere la sua rilevanza ingegneristica e operativa. Nel panorama della logistica moderna, l'evoluzione dei veicoli commerciali è guidata dalla crescente necessità di adattarsi a spazi operativi sempre più complessi. La rivoluzione dell'e-commerce e le consegne dell'ultimo miglio hanno imposto alla tecnologia automobilistica di rispondere con soluzioni ingegneristiche mirate. Tra i parametri tecnici che determinano l'efficienza operativa di un furgone, l'angolo di sterzata rappresenta una caratteristica fondamentale spesso sottovalutata. Alla base della competitività aziendale nel settore dei trasporti si trovano proprio quei dettagli progettuali che consentono di risparmiare preziosi secondi in ogni manovra, moltiplicati per centinaia di interventi quotidiani, trasformandosi in significativi vantaggi economici per gli operatori professionali.

L'angolo di sterzo rappresenta un parametro fondamentale nella progettazione dei veicoli commerciali moderni, determinando la loro capacità di manovra in condizioni di spazio limitato. Questo valore tecnico misura il grado massimo di rotazione che le ruote anteriori possono raggiungere durante una sterzata. Nei contesti urbani, dove gli spazi di manovra si riducono drasticamente, un angolo di sterzo ottimizzato diventa essenziale per garantire la mobilità efficiente dei mezzi commerciali. La capacità di muoversi agilmente in vicoli stretti, parcheggi sotterranei o aree di carico congestionate rappresenta un vantaggio competitivo significativo per le flotte aziendali.

I veicoli commerciali con un angolo di sterzo più ampio richiedono un raggio di sterzata inferiore, permettendo al conducente di effettuare inversioni di marcia in spazi notevolmente ridotti. Questa caratteristica tecnica si traduce in benefici operativi tangibili: risparmio di tempo nelle manovre, riduzione dello stress per i conducenti e miglioramento della produttività complessiva. I sistemi di servosterzo elettronico di ultima generazione contribuiscono ulteriormente a migliorare questa funzionalità, regolando automaticamente la resistenza del volante in base alla velocità e alle condizioni di guida.

L'angolo di sterzata ottimale varia in funzione delle dimensioni e dell'utilizzo specifico del veicolo. Modelli come il Multivan Volkswagen Ravenna presentano soluzioni ingegneristiche avanzate che consentono un eccellente compromesso tra stabilità ad alta velocità e manovrabilità negli spazi ristretti. Le tecnologie più recenti includono sistemi di sterzo progressivo, che modificano il rapporto di sterzo in base all'angolazione del volante, e assistenti alla manovra che sfruttano sensori perimetrali per guidare il conducente nelle situazioni più complicate. L'evoluzione di questi sistemi ha portato a un miglioramento costante delle prestazioni di manovra, rendendo i veicoli commerciali moderni significativamente più versatili rispetto alle generazioni precedenti, anche in contesti operativi caratterizzati da severe limitazioni di spazio.

Angolo di Sterzata: Parametri Tecnici e Comparazioni tra Furgoni

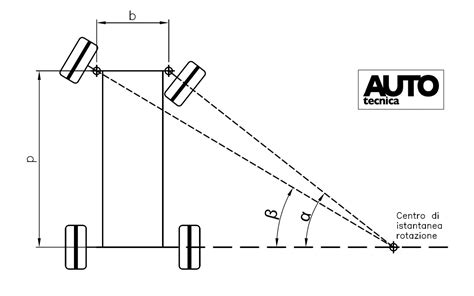

L'angolo di sterzata costituisce uno dei parametri tecnici più rilevanti nella valutazione delle prestazioni di manovrabilità dei furgoni commerciali. Questo valore, espresso in gradi, determina direttamente il raggio di curvatura minimo che un veicolo può raggiungere. Nel panorama attuale del mercato, i valori medi oscillano tra i 38° e i 45° per i modelli standard, mentre i furgoni compatti di ultima generazione possono superare i 50°. Il diametro di sterzata che ne consegue, misurato come la distanza tra i punti esterni delle ruote durante una rotazione a 360°, rappresenta un dato essenziale per gli operatori professionali.

Le specifiche tecniche dei principali produttori evidenziano differenze significative tra i modelli. Veicoli come il Caddy Kombi si distinguono per un eccellente angolo di sterzata che consente un diametro di rotazione inferiore a 11,4 metri, posizionandosi ai vertici della categoria per manovrabilità. Altri competitor come il Citroën Berlingo (11,7 m), il Peugeot Partner (11,9 m) e il Ford Transit Connect (12,2 m) presentano valori leggermente superiori che influiscono sulla loro versatilità in contesti urbani. I modelli di dimensioni maggiori, come Mercedes Sprinter e Iveco Daily, compensano un diametro di sterzata più ampio (13-14 m) con sistemi di assistenza alla guida più sofisticati.

I fattori costruttivi che influenzano l'angolo di sterzata includono la geometria del sistema di sterzo, la configurazione delle sospensioni anteriori e il passo del veicolo. Le soluzioni più avanzate implementano sistemi di sterzo a cremagliera con rapporti variabili che ottimizzano la risposta sia nelle manovre a bassa velocità che nella guida autostradale. La convergenza e la campanatura delle ruote, insieme all'inclinazione del perno fuso, contribuiscono significativamente alla determinazione dell'angolo massimo raggiungibile prima che subentrino limitazioni meccaniche.

Migliorare la Tenuta di Strada del Maggiolino/Maggiolone

Per ottimizzare la tenuta di strada del Maggiolino o del Maggiolone, è possibile intervenire su diversi aspetti che riguardano l'assetto e le sospensioni del veicolo. Questi interventi, pur non modificando intrinsecamente il design dell'angolo di sterzata, ne migliorano l'efficacia e la risposta dinamica.

Ottimizzazione dell'Assetto:Il primo passo consiste nell'ottimizzare l'assetto, cioè mettere a punto tutte le regolazioni di campanatura, incidenza e convergenza. Per queste regolazioni è consigliabile rivolgersi a un bravo gommista. Generalmente, è buona norma portare il "camber" (campanatura) da positivo a negativo di almeno un grado per ruota. Oltre questo valore, si rischia solo un consumo eccessivo delle gomme. Inoltre, è opportuno aumentare leggermente l'incidenza per rendere lo sterzo più sensibile alle alte velocità, migliorando la precisione di guida.

Irrigidimento delle Sospensioni e Abbassamento del Centro di Gravità:Per diminuire il rollio e abbassare il centro di gravità, è utile irrigidire le sospensioni. Per gli ammortizzatori, conviene installare componentistica di qualità, preferibilmente a gas, normalmente reperibile in commercio. In America, gli appassionati del Maggiolino hanno a disposizione più marche su cui scegliere per questo tipo di componenti.

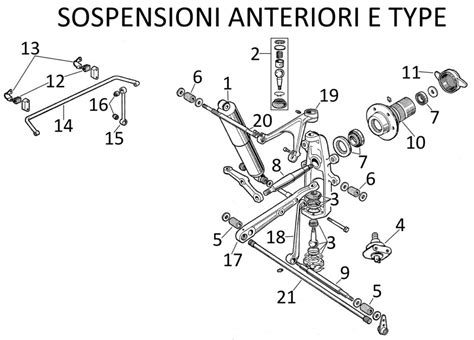

Abbassamento del Maggiolino (Anteriore):Abbassare l'anteriore del Maggiolino è un'operazione che può essere realizzata in diversi modi:

1. Montaggio perni fusi abbassati: Si tratta di perni modificati con asse ruota decentrato, che consentono di ridurre l'altezza da terra.
2. Montaggio sway-a-way: Questa è una soluzione supereconomica che si salda al centro della sospensione anteriore (dopo averla segata). Questo sistema rende il tutto regolabile al tocco di una brugola, permettendo di modificare l'altezza con facilità.

Abbassamento del Maggiolino/Maggiolone (Posteriore):Per abbassare il posteriore, il Maggiolino e il Maggiolone sono simili. Non è necessario sostituire la componentistica; semmai, potrà essere utile rinnovare i vari gommini e gommotti qua e là. Già che si interviene, è un'ottima occasione per controllare i freni e i cuscinetti.Per la semplice operazione di abbassamento, basta smontare le barre di torsione e reinstallarle con minore precarico. Questi tubi sono fissati con degli attacchi riposizionabili con millerighe. È fondamentale rivolgersi a uno specialista che sappia che i millerighe interni ed esterni sono in numero diverso per effettuare gli aggiustamenti precisi. Con questo tipo di regolazione, è possibile anche regolare precisamente l'altezza da terra al centimetro, e compensare eventuali discrepanze tra la parte destra e sinistra della macchina. Alcuni meccanici meno esperti possono diffondere informazioni errate; ad esempio, un titolare di officina VW autorizzata a Roma, con 30 anni di attività, ha affermato che lo scatto minimo di regolazione era di 7 cm, il che è un'affermazione estremamente imprecisa.

Per il Maggiolone, è un po' diverso. La migliore tenuta di strada si ottiene con una macchina non eccessivamente bassa. Un abbassamento esagerato potrebbe compromettere il comfort di marcia e la funzionalità delle sospensioni, soprattutto su strade sconnesse. È sempre consigliabile trovare un equilibrio tra estetica e funzionalità per garantire una guida sicura e piacevole.
