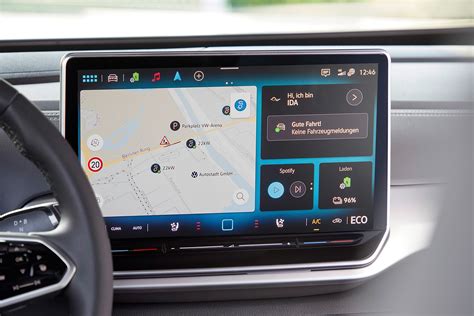

La navigazione satellitare è diventata una componente essenziale della moderna esperienza di guida, offrendo indicazioni precise e facilitando gli spostamenti. Tuttavia, la perdita del segnale GPS può trasformarsi rapidamente in un inconveniente significativo, specialmente per i proprietari di veicoli Volkswagen che si affidano ai sistemi di infotainment integrati. Questo problema, sebbene frustrante, è relativamente comune e spesso riconducibile a un malfunzionamento dell'antenna GPS.
Il Problema del Segnale GPS nei Veicoli Volkswagen
Un esempio tipico di questa problematica si riscontra in una VW Eos del 2015, dove una completa perdita del segnale GPS è accompagnata dal codice di errore B138A. Questo codice diagnostico, in particolare, indica un malfunzionamento del circuito dell'antenna GPS. Tale situazione non è un caso isolato, ma piuttosto un problema comune nei modelli VW, il che suggerisce una vulnerabilità specifica in alcuni componenti o nella loro installazione. La causa principale di questa interruzione del servizio di navigazione è spesso un'antenna GPS difettosa. Un fattore scatenante non trascurabile, in alcuni casi, è l'infiltrazione d'acqua, che può compromettere l'integrità elettronica dell'antenna e delle sue connessioni.
Diagnosi del Malfunzionamento dell'Antenna GPS
Quando si verifica una perdita di segnale GPS e appare un codice di errore come il B138A, è fondamentale procedere con una diagnosi accurata per identificare la causa esatta. La prima azione suggerita è quella di controllare la connessione tra l'antenna GPS e l'unità principale del sistema di navigazione. Spesso, un cavo allentato, corroso o danneggiato può essere il colpevole. È importante verificare che i connettori siano saldi e privi di ossidazione.

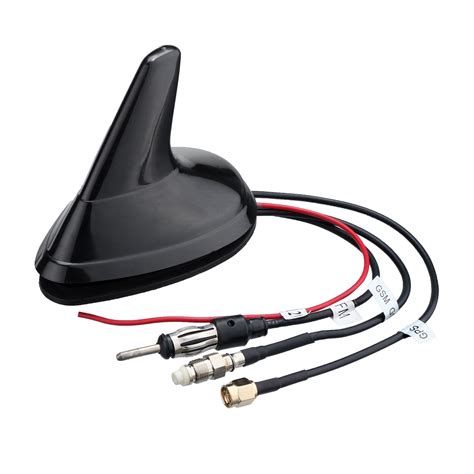

La verifica delle connessioni può essere eseguita attraverso diversi passaggi. Innanzitutto, è consigliabile consultare il manuale del veicolo per individuare l'esatta posizione dell'unità principale e dell'antenna. Nei veicoli Volkswagen, l'antenna GPS è spesso posizionata sul tetto, integrata nell'antenna a pinna di squalo, o in altre posizioni strategiche per una ricezione ottimale. Una volta localizzati i componenti, è possibile ispezionare visivamente i cavi e i connettori per rilevare eventuali segni di usura, piegature anomale o danni fisici.
Se l'ispezione visiva non rivela anomalie evidenti, e se l'unità è sigillata e non può essere riparata, potrebbe essere necessaria una completa sostituzione dell'antenna. Questo è particolarmente vero in quei casi in cui l'antenna stessa è stata compromessa da fattori esterni come l'infiltrazione d'acqua, che può causare danni interni non visibili.
DIY Audi GPS Fix | Quick & Cost-Free Solution Without Green Engineering Menu Access!
Caratteristiche delle Antenne GPS di Ricambio
Per affrontare il problema di un'antenna GPS difettosa, è essenziale scegliere un componente di ricambio che soddisfi o superi le specifiche dell'originale. Le antenne GPS di ricambio disponibili sul mercato presentano caratteristiche tecniche precise che ne garantiscono l'efficacia e la compatibilità con i sistemi esistenti.
Una tipica antenna GPS di ricambio, nuova di zecca, è progettata per operare con una frequenza centrale di 1575,42 MHz. Questa frequenza è lo standard per i segnali GPS L1 civili, garantendo la compatibilità con la costellazione di satelliti in orbita. La lunghezza del filo è un altro aspetto cruciale, con un cavo da 3 metri di tipo RG174, che offre un buon compromesso tra flessibilità e resistenza alle interferenze, permettendo un'installazione agevole e un posizionamento ottimale. Il VSWR (Voltage Standing Wave Ratio) di 1,5 dB indica un'ottima efficienza dell'antenna nel trasmettere e ricevere il segnale, con minime perdite di potenza.
L'alimentazione dell'antenna avviene tipicamente con una tensione compresa tra 3V e 5V, un range standard per i circuiti elettronici automobilistici. Il colore nero è comune per queste antenne, garantendo un'integrazione estetica discreta sulla carrozzeria del veicolo. La base magnetica è una caratteristica particolarmente utile, poiché facilita l'installazione temporanea o permanente dell'antenna su superfici metalliche, offrendo flessibilità nel posizionamento. Le dimensioni di 48 mm x 37 mm x 15 mm (lunghezza x larghezza x altezza) sono compatte e progettate per adattarsi a diversi spazi.
La robustezza è un altro elemento chiave: un'antenna di qualità deve essere 100% impermeabile, per resistere alle intemperie e alle condizioni ambientali avverse, prevenendo futuri problemi legati all'acqua. La temperatura di lavoro, che varia da -40 ℃ a +85 ℃, testimonia la capacità dell'antenna di funzionare in un'ampia gamma di condizioni climatiche estreme, dal freddo intenso al calore elevato. L'impedenza di 50 ohm è lo standard industriale per i sistemi di trasmissione e ricezione RF, assicurando una corretta corrispondenza con l'unità principale. Il peso del pacchetto di 62g e le dimensioni compatte di 12 cm * 13 cm * 2 cm per il formato del pacchetto indicano un prodotto leggero e facilmente gestibile.
Compatibilità dell'Antenna GPS
La compatibilità è un fattore determinante nella scelta di un'antenna GPS di ricambio. Fortunatamente, molte antenne sono progettate per essere universali o per adattarsi a un'ampia gamma di modelli e sistemi di navigazione. È fondamentale assicurarsi che l'antenna sia compatibile con il sistema specifico installato nel proprio veicolo Volkswagen o di altre marche.
Ad esempio, un'antenna di ricambio generica è spesso adatta per i sistemi Skoda Columbus e per i sistemi VW RNS510 (MFD3) e VW MFD2 (RNS2). Questi ultimi sono presenti in diversi modelli popolari di Volkswagen, tra cui Golf 5, Golf Plus, Jetta, Passat, T5, Touran, Touareg e Mutivan. Questa ampia compatibilità sottolinea la standardizzazione di alcune interfacce e protocolli all'antenna GPS all'interno del gruppo VAG.
Oltre ai modelli Volkswagen, tali antenne possono essere compatibili anche con altri sistemi di navigazione, ampliandone ulteriormente l'utilità. Ad esempio, sono adatte per i sistemi Mercedes Comand W209, W211 e W219, inclusi Comand APS e APS50. Per il marchio Audi, la compatibilità si estende ai sistemi MMI (presenti su modelli come A6 4F e A8 4E) e RNS-E (DVD Navigation), equipaggiati su A3, A4, A6 e TT. Questa versatilità rende queste antenne una soluzione pratica e diffusa per una varietà di veicoli con sistemi di navigazione integrati.
Installazione e Sostituzione dell'Antenna GPS
La procedura di installazione o sostituzione dell'antenna GPS può variare a seconda del modello specifico del veicolo e della posizione dell'antenna. In generale, il processo richiede una certa manualità e, in alcuni casi, l'uso di strumenti specifici per lo smontaggio di parti interne o esterne del veicolo.
Se l'antenna è esterna, come nel caso di un'antenna a pinna di squalo, potrebbe essere necessario rimuovere il rivestimento interno del tetto per accedere ai collegamenti. Per le antenne con base magnetica, l'installazione può essere più semplice, richiedendo solo il posizionamento dell'antenna su una superficie metallica adeguata (spesso all'interno del cruscotto o sotto il parabrezza) e il passaggio del cavo fino all'unità principale.
Il cavo da 3 metri, di tipo RG174, offre una lunghezza sufficiente per raggiungere l'unità principale dalla maggior parte delle posizioni di montaggio ottimali. Durante il passaggio del cavo, è importante evitare piegature eccessive o strozzature che potrebbero danneggiare il cavo interno e compromettere la qualità del segnale. Inoltre, è consigliabile fissare il cavo lungo il suo percorso per evitare che si muova o interferisca con altri componenti del veicolo.
Una volta collegata la nuova antenna all'unità principale, è essenziale testare il sistema di navigazione per assicurarsi che il segnale GPS sia stato ripristinato e che la localizzazione sia accurata. Questo test dovrebbe includere la verifica della presenza di nuovi codici di errore e la funzionalità della navigazione in diverse condizioni (es. in movimento, fermo, in aree aperte e urbane).
La lista del pacchetto per un'antenna di ricambio solitamente include semplicemente l'antenna GPS stessa. È importante notare che, sebbene l'installazione possa sembrare semplice, in caso di dubbi o difficoltà, è sempre consigliabile rivolgersi a un professionista o a un centro assistenza autorizzato per evitare danni al veicolo o al sistema di navigazione. La corretta installazione garantisce non solo il ripristino del segnale GPS, ma anche la durata e l'affidabilità del sistema nel tempo.
Prevenzione e Manutenzione
Per minimizzare il rischio di futuri malfunzionamenti dell'antenna GPS, specialmente quelli legati all'infiltrazione d'acqua, è utile considerare alcune pratiche preventive. Durante la pulizia del veicolo, in particolare quando si utilizzano autolavaggi ad alta pressione, è consigliabile prestare attenzione alle zone in cui l'antenna è montata, assicurandosi che le guarnizioni siano integre e che l'acqua non possa infiltrarsi.
La verifica periodica delle condizioni esterne dell'antenna, se accessibile, può aiutare a identificare precocemente eventuali danni fisici o segni di deterioramento delle guarnizioni. Se l'antenna è integrata nel tetto, come nel caso delle "pinne di squalo", è meno accessibile ma anche meno esposta a manipolazioni che potrebbero comprometterne l'integrità.
Inoltre, è buona pratica mantenere aggiornato il software del sistema di navigazione. Sebbene gli aggiornamenti software non risolvano problemi hardware come un'antenna difettosa, possono migliorare la stabilità del sistema e la sua capacità di gestire il segnale GPS, ottimizzando le prestazioni complessive.
Il ruolo dell'impedenza e del VSWR
L'impedenza e il VSWR (Voltage Standing Wave Ratio) sono due parametri tecnici fondamentali che definiscono la qualità e l'efficienza di un'antenna e del suo sistema di connessione. Comprendere il loro significato è cruciale per apprezzare le specifiche di un'antenna GPS di ricambio.
L'impedenza, misurata in ohm, rappresenta la resistenza totale che un circuito offre al passaggio di una corrente alternata. Per i sistemi RF (Radio Frequenza) come quelli GPS, l'impedenza standard è di 50 ohm. Questo valore è stato scelto dall'industria per minimizzare le perdite di segnale e ottimizzare la trasmissione di potenza. Quando l'impedenza dell'antenna corrisponde esattamente a quella del cavo e dell'unità principale, si ha un "accoppiamento di impedenza" perfetto, che permette il massimo trasferimento di energia. Se c'è una discrepanza di impedenza, parte dell'energia del segnale viene riflessa indietro verso la sorgente invece di essere trasmessa, portando a una perdita di potenza del segnale ricevuto.
Il VSWR è un indicatore diretto di quanto bene un'antenna è accoppiata al sistema di trasmissione (cavo e ricevitore). Rappresenta il rapporto tra l'ampiezza massima e l'ampiezza minima di una forma d'onda stazionaria su una linea di trasmissione. Un VSWR di 1:1 (o semplicemente 1.0) indica un accoppiamento perfetto, dove tutta la potenza viene trasmessa e nessuna viene riflessa. Un valore di 1.5 dB, come quello specificato per l'antenna GPS in questione, è considerato molto buono e accettabile per la maggior parte delle applicazioni. Questo significa che solo una piccola percentuale dell'energia del segnale viene riflessa, garantendo una ricezione efficiente. Valori di VSWR più alti indicano un maggiore disaccoppiamento e, di conseguenza, maggiori perdite di segnale e prestazioni ridotte.
La specifica di 1.5 dB per il VSWR, sebbene espressa in decibel in questo contesto, è un modo per quantificare le perdite. In termini più comuni, un VSWR di 1.5 (senza unità dB, in questo caso) significa che solo circa il 4% della potenza del segnale viene riflessa. Questo è un risultato eccellente e contribuisce a spiegare perché queste antenne possono fornire una ricezione GPS robusta e affidabile anche in condizioni non ideali. La combinazione di un'impedenza standard di 50 ohm e un basso VSWR garantisce che l'antenna sia un componente efficiente nella catena di ricezione del segnale GPS.
Frequenza centrale e precisione del segnale
La frequenza centrale di un'antenna GPS è un parametro critico che ne determina la capacità di ricevere i segnali specifici emessi dai satelliti GPS. La frequenza di 1575,42 MHz, menzionata nelle specifiche dell'antenna, corrisponde alla banda L1 del sistema GPS. Questa è la frequenza primaria utilizzata per i segnali GPS civili (C/A code), che fornisce informazioni di posizione, velocità e tempo.
I satelliti GPS trasmettono segnali su diverse frequenze, ma la L1 è la più comune per i ricevitori commerciali. La progettazione dell'antenna per essere sintonizzata specificamente su questa frequenza assicura la massima efficienza nella ricezione del segnale L1. Un'antenna ben sintonizzata su questa frequenza è in grado di captare il segnale GPS con maggiore forza e chiarezza, riducendo al minimo le interferenze provenienti da altre sorgenti radio.
La precisione del segnale GPS è influenzata da diversi fattori, tra cui la forza del segnale ricevuto, la presenza di ostacoli (come edifici alti o montagne), la disponibilità di un numero sufficiente di satelliti visibili e la qualità del ricevitore GPS. Un'antenna efficiente, che riceve il segnale a 1575,42 MHz con un basso VSWR, contribuisce in modo significativo a migliorare la forza del segnale e, di conseguenza, la precisione della localizzazione. Una ricezione debole o disturbata può portare a un posizionamento impreciso, a una perdita temporanea di segnale o a un tempo più lungo per il "fix" della posizione iniziale.
Il sistema GPS funziona calcolando la distanza tra il ricevitore e almeno quattro satelliti. Ogni satellite trasmette un segnale che contiene informazioni sulla sua posizione e l'ora esatta di trasmissione. Il ricevitore confronta l'ora di trasmissione con l'ora di ricezione per calcolare la distanza da ciascun satellite. Una frequenza centrale accurata e un'antenna ben progettata sono essenziali per garantire che queste informazioni temporali e spaziali siano catturate con la massima fedeltà possibile, consentendo al sistema di navigazione del veicolo di fornire indicazioni affidabili e precise.
Il cavo RG174 e la sua importanza
Il cavo coassiale RG174, con una lunghezza di 3 metri, è una scelta comune per le antenne GPS veicolari e le sue caratteristiche sono importanti per la qualità complessiva del sistema. I cavi coassiali sono progettati per trasportare segnali a radiofrequenza con perdite minime e per schermare il segnale da interferenze esterne.
Il cavo RG174 è un tipo di cavo coassiale flessibile, di piccolo diametro, che lo rende particolarmente adatto per applicazioni in cui lo spazio è limitato o dove il cavo deve essere instradato attraverso percorsi complessi all'interno del veicolo. La sua flessibilità facilita l'installazione, permettendo di curvare il cavo senza danneggiarne la struttura interna o comprometterne le prestazioni.
Nonostante le sue dimensioni ridotte, il cavo RG174 è in grado di fornire prestazioni adeguate per la trasmissione dei segnali GPS. Tuttavia, come tutti i cavi coassiali, presenta una certa attenuazione (perdita di segnale) che aumenta con la lunghezza del cavo e la frequenza del segnale. Per la frequenza GPS L1 (1575,42 MHz) e una lunghezza di 3 metri, l'attenuazione del cavo RG174 è solitamente entro limiti accettabili per le applicazioni automobilistiche, garantendo che un segnale sufficientemente forte raggiunga l'unità principale.
La scelta del cavo giusto è un compromesso tra flessibilità, diametro, costo e prestazioni. Per le antenne GPS veicolari, il cavo RG174 rappresenta una soluzione equilibrata che soddisfa i requisiti di installazione e le esigenze di trasmissione del segnale. È fondamentale assicurarsi che il cavo non sia danneggiato (piegato, schiacciato o tagliato) durante l'installazione, poiché qualsiasi danno potrebbe aumentare significativamente l'attenuazione del segnale e compromettere la ricezione GPS. La schermatura del cavo RG174 aiuta anche a prevenire che i segnali elettromagnetici generati dai numerosi componenti elettronici del veicolo interferiscano con il debole segnale GPS.
