L'utilizzo di una radio ricetrasmittente CB (Citizen Band) a 27 MHz in ambito veicolare richiede un componente fondamentale per garantire comunicazioni efficaci: l'antenna. Tra le varie opzioni disponibili sul mercato, la Sirio Snake 27 si distingue per le sue dimensioni compatte e il basso profilo, caratteristiche che la rendono particolarmente adatta per l'installazione su autoveicoli senza compromettere l'estetica o l'aerodinamica. Tuttavia, la sua efficacia non si limita all'aspetto esteriore; questa antenna offre prestazioni notevoli per la sua categoria, posizionandosi come una scelta valida per gli appassionati e i professionisti del settore.
Caratteristiche Costruttive e Design della Sirio Snake 27
La Sirio Snake 27 è un'antenna veicolare progettata specificamente per operare nella banda CB a 27 MHz. Le sue dimensioni compatte e il design a basso profilo sono studiati per minimizzare l'ingombro e l'impatto visivo sul veicolo. La lunghezza totale dell'antenna è di 1125 mm, una misura che permette un buon compromesso tra efficienza di trasmissione/ricezione e praticità di installazione.
Uno degli elementi chiave della sua costruzione è lo stilo, realizzato in acciaio armonico di elevata qualità 17/7 PH. Questo materiale è noto per la sua resistenza meccanica e flessibilità, caratteristiche essenziali per un'antenna veicolare che deve sopportare le sollecitazioni del movimento e le variazioni ambientali. La qualità dello stilo influisce direttamente sulla capacità dell'antenna di irradiare e ricevere segnali in modo efficiente.
Un aspetto ingegneristico di rilievo è la bobina alla base dell'antenna. Questa bobina è progettata per essere in cortocircuito a massa. Questa soluzione tecnica ha un duplice scopo: da un lato, contribuisce all'adattamento di impedenza necessario per un'efficiente trasferimento di potenza tra la radio e l'antenna; dall'altro, e forse più importante per un'antenna veicolare, protegge l'apparato elettronico interno dalle cariche elettrostatiche che possono accumularsi sul veicolo durante la marcia, specialmente in condizioni atmosferiche avverse come temporali o forte vento. Questa protezione è cruciale per prevenire danni all'antenna stessa e, potenzialmente, alla ricetrasmittente collegata.
Inoltre, lo stilo dell'antenna è abbattibile a 90°. Questa funzionalità è estremamente pratica, consentendo di abbassare l'antenna in situazioni in cui l'altezza del veicolo rappresenta un problema, come l'ingresso in garage, parcheggi sotterranei o aree con limitazioni di altezza. La possibilità di inclinare facilmente lo stilo aumenta la versatilità dell'antenna e ne facilita l'uso quotidiano.
La taratura dell'antenna è un altro punto di forza della Sirio Snake 27. La regolazione avviene tramite ghiere posizionate sulla bobina alla base. Questo sistema di taratura permette all'utente di ottimizzare le prestazioni dell'antenna per la specifica frequenza di utilizzo all'interno della banda CB, garantendo il miglior rapporto di onde stazionarie (SWR) possibile. Un SWR basso è fondamentale per assicurare che la potenza trasmessa dalla radio venga effettivamente irradiata dall'antenna, massimizzando la portata delle comunicazioni e proteggendo l'amplificatore finale della ricetrasmittente da eventuali danni dovuti a riflessioni di potenza.
Dati Elettrici e Prestazioni Operative
Dal punto di vista elettrico, la Sirio Snake 27 è classificata come un'antenna CB caricata alla base. Questo tipo di progettazione è comune per antenne compatte, dove la bobina alla base viene utilizzata per "caricare" elettricamente l'elemento radiante, facendolo apparire più lungo di quanto non sia fisicamente. Questo permette di ottenere le caratteristiche di risonanza desiderate con una lunghezza fisica ridotta.
Il campo di frequenza operativo è specificato come 26.5-27.4 MHz. Questa è la porzione di banda più comunemente utilizzata per le comunicazioni CB in molte parti del mondo. All'interno di questo spettro, l'antenna è progettata per offrire una larghezza di banda passante (b.p.) di 1000 KHz. Una larghezza di banda di 1000 KHz (o 1 MHz) significa che l'antenna può operare efficacemente su un intervallo di 100 canali CB (considerando che ogni canale occupa 10 KHz). Una banda passante ampia è desiderabile perché consente all'antenna di mantenere prestazioni ottimali su un numero maggiore di canali, senza la necessità di frequenti ri-tarature.
L'impedenza dell'antenna è di 50Ω sbilanciati. Questo è lo standard per la maggior parte delle apparecchiature radio CB, il che significa che l'antenna è progettata per accoppiarsi facilmente con la ricetrasmittente attraverso un cavo coassiale da 50 ohm (tipicamente RG-58 o RG-8X per installazioni veicolari). Un corretto adattamento di impedenza è essenziale per minimizzare le perdite di segnale e garantire un efficiente trasferimento di potenza.
La radiazione dell'antenna è descritta come omnidirezionale nel piano H (H-plane). Questo significa che l'antenna irradia e riceve segnali con uguale intensità in tutte le direzioni orizzontali, formando un cerchio di copertura attorno al veicolo. Questa caratteristica è ideale per le comunicazioni CB veicolari, dove è solitamente desiderabile poter comunicare con stazioni in qualsiasi direzione. La polarizzazione è verticale, che è lo standard per la maggior parte delle comunicazioni radio VHF/UHF e CB, e assicura una buona compatibilità con altre antenne verticali.
La larghezza di banda con un S.W.R. (Standing Wave Ratio, o Rapporto di Onde Stazionarie) di 2:1 è di 1000 KHz. Questo dato quantifica l'efficacia dell'antenna su un certo spettro di frequenze. Un SWR di 2:1 è generalmente considerato accettabile per la maggior parte delle applicazioni radioamatoriali e CB. Ciò significa che, all'interno di un intervallo di 1 MHz, l'antenna mantiene un SWR pari o inferiore a 2:1, indicando un buon adattamento e un'efficiente irradiazione su un ampio numero di canali. Un SWR più basso (idealmente vicino a 1:1) è sempre preferibile, ma un SWR di 2:1 su una banda così ampia è un risultato notevole per un'antenna di queste dimensioni.
Importanza della Taratura e dell'Installazione Corretta
La taratura di un'antenna veicolare CB è un passaggio critico che non dovrebbe mai essere trascurato. Anche l'antenna migliore, se non correttamente tarata, offrirà prestazioni scadenti e potrebbe persino danneggiare la ricetrasmittente. La Sirio Snake 27, con il suo sistema di taratura a ghiere, rende questo processo accessibile anche agli utenti meno esperti, sebbene sia sempre consigliabile consultare il manuale d'uso e, se necessario, chiedere assistenza a un tecnico esperto.
La taratura consiste nell'aggiustare l'antenna in modo che presenti un'impedenza il più possibile vicina a quella del sistema di trasmissione (solitamente 50 ohm). Questo si ottiene misurando l'SWR con un analizzatore di antenna o un misuratore SWR, e modificando la lunghezza effettiva dell'elemento radiante (in questo caso, agendo sulle ghiere che regolano la posizione dello stilo rispetto alla bobina) fino a ottenere il valore più basso possibile sulla frequenza di utilizzo desiderata. Poiché la banda CB è composta da diversi canali, è buona norma tarare l'antenna sul canale centrale della banda (solitamente il canale 19 o 20) o sulla frequenza che si prevede di utilizzare più frequentemente.

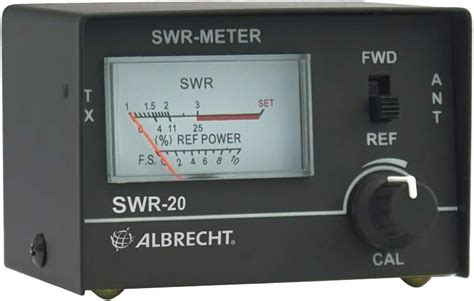

Rosmetro taratura antenna radio CB
Oltre alla taratura, l'installazione fisica dell'antenna è altrettanto importante. La posizione sul veicolo influisce notevolmente sulle prestazioni. Idealmente, un'antenna veicolare CB dovrebbe essere montata nel punto più alto e centrale possibile del tetto del veicolo. Questo assicura un piano di massa ottimale (la carrozzeria del veicolo agisce come un piano di massa per l'antenna) e una radiazione omnidirezionale più uniforme. Tuttavia, per antenne a basso profilo come la Snake 27, anche un montaggio sul cofano o sul parafango, sebbene meno ideale, può offrire risultati accettabili, soprattutto se la taratura viene eseguita con cura. È fondamentale che il punto di montaggio sia elettricamente collegato alla massa del veicolo per garantire il corretto funzionamento dell'antenna.
Considerazioni sull'Utilizzo e Applicazioni
La Sirio Snake 27 è particolarmente indicata per una vasta gamma di utenti. I camionisti e gli autisti di mezzi pesanti, che trascorrono lunghe ore sulla strada e dipendono dalle comunicazioni CB per informazioni sul traffico, sicurezza e coordinamento, troveranno in questa antenna una soluzione affidabile e discreta. La sua robustezza e la protezione dalle cariche elettrostatiche sono vantaggi significativi in questo contesto.
Gli appassionati di fuoristrada e i piloti di rally potrebbero apprezzare il design a basso profilo e la possibilità di abbattere lo stilo, riducendo il rischio di danni durante percorsi accidentati o in presenza di ostacoli bassi. Anche gli utenti che desiderano un'installazione discreta su un'auto di tutti i giorni, senza voler compromettere l'estetica del veicolo, troveranno nella Snake 27 una soluzione equilibrata.
È importante notare che le prestazioni di un'antenna CB, anche la migliore, sono intrinsecamente legate alla frequenza di trasmissione e alla propagazione delle onde radio. Fattori come la potenza della ricetrasmittente, la qualità del cavo coassiale, le condizioni atmosferiche e la topografia del terreno giocano un ruolo cruciale nella portata effettiva delle comunicazioni.
Confronto con Altre Soluzioni e Approfondimenti Tecnici
La scelta di un'antenna veicolare CB non si limita alla sola Sirio Snake 27. Esistono sul mercato altre tipologie di antenne, come quelle a stilo lungo (spesso più performanti in termini di guadagno ma meno pratiche), quelle magnetiche (facili da installare ma potenzialmente meno stabili e con un piano di massa meno definito) o antenne con caricamento diverso (ad esempio, in cima o a metà stilo).
La Sirio Snake 27, con il suo caricamento alla base, rappresenta un compromesso ottimale tra dimensioni, praticità e prestazioni. La scelta di utilizzare acciaio armonico 17/7 PH è indicativa di un'attenzione alla qualità dei materiali, che si traduce in una maggiore durata e affidabilità rispetto ad antenne costruite con materiali meno pregiati.
La banda passante di 1000 KHz è un valore significativo che la differenzia da antenne con bande passanti più strette, le quali potrebbero richiedere regolazioni più frequenti se si utilizzano canali lontani tra loro.
La protezione dalle cariche elettrostatiche tramite cortocircuito a massa è una caratteristica di sicurezza importante. Le scariche elettrostatiche possono raggiungere tensioni molto elevate e, in assenza di un percorso sicuro verso massa, potrebbero danneggiare i componenti elettronici sensibili della ricetrasmittente.
La possibilità di taratura tramite ghiere è un vantaggio pratico. Alcune antenne più economiche potrebbero richiedere il taglio dello stilo per la taratura, un'operazione irreversibile e che richiede maggiore precisione. Il sistema a ghiere permette invece aggiustamenti fini e reversibili.
La Fisica Dietro la Risonanza dell'Antenna
Per comprendere appieno le prestazioni di un'antenna come la Sirio Snake 27, è utile considerare alcuni concetti di fisica delle antenne. Un'antenna a dipolo ideale, per risuonare a una determinata frequenza, dovrebbe avere una lunghezza fisica pari a circa metà della lunghezza d'onda (λ/2). La lunghezza d'onda per la frequenza centrale della banda CB (circa 27 MHz) è di circa 11.1 metri. Un dipolo λ/2 sarebbe quindi lungo circa 5.5 metri, una dimensione impraticabile per un'installazione veicolare.
Le antenne "caricate" come la Snake 27 utilizzano induttori (le bobine) per aumentare l'impedenza elettrica dell'antenna, facendola risuonare come se fosse fisicamente più lunga. La bobina alla base aggiunge una reattanza induttiva che, in combinazione con la capacità dell'elemento radiante, sposta la frequenza di risonanza verso il basso. La lunghezza fisica di 1125 mm (1.125 metri) è quindi molto inferiore alla lunghezza elettrica equivalente.
L'efficienza di un'antenna è influenzata da diversi fattori, tra cui le perdite resistive nei conduttori e nella bobina, le perdite nel dielettrico, e la qualità del piano di massa. Per un'antenna veicolare, il piano di massa fornito dalla carrozzeria del veicolo è fondamentale. Un buon piano di massa assicura che l'antenna si comporti in modo più simile a un dipolo, con una radiazione omnidirezionale. Una carrozzeria piccola o un montaggio non ottimale possono alterare il diagramma di radiazione, rendendolo meno uniforme.
La larghezza di banda è correlata alla "selettività" dell'antenna. Un'antenna con una banda passante stretta è molto sensibile alla frequenza, mentre un'antenna con una banda passante ampia può operare efficacemente su un intervallo di frequenze più esteso. La larghezza di banda è inversamente proporzionale alla "qualità" (Q) del circuito risonante dell'antenna. Un Q basso (che porta a una banda passante ampia) è generalmente desiderabile per un'antenna CB veicolare, poiché permette di coprire molti canali senza frequenti aggiustamenti.
L'Importanza della Ricetrasmittente e del Cavo
Le prestazioni complessive del sistema di comunicazione CB non dipendono esclusivamente dall'antenna. La ricetrasmittente (radio) è il cuore del sistema. La sua potenza di uscita, la qualità del suo circuito di modulazione e la sua sensibilità in ricezione sono fattori determinanti.
Anche il cavo coassiale che collega la radio all'antenna gioca un ruolo significativo. Cavi di bassa qualità o troppo lunghi introducono perdite di segnale (attenuazione). Per la banda CB, cavi come l'RG-58 sono comunemente usati, ma per lunghezze superiori a qualche metro, cavi con minore attenuazione come l'RG-8X o l'RG-213 potrebbero offrire prestazioni migliori, specialmente in trasmissione, dove le perdite possono ridurre la potenza effettivamente irradiata dall'antenna. È fondamentale utilizzare cavi con connettori adeguati (solitamente PL-259 per le connessioni standard CB) e assicurarsi che siano ben collegati e privi di danni.
La scelta di una buona antenna veicolare come la Sirio Snake 27, unita a una ricetrasmittente affidabile, un cavo di buona qualità e un'installazione e taratura corrette, costituirà la base per comunicazioni CB efficaci e soddisfacenti.
