Scanner OBD2: La Tua Guida Completa all'Autodiagnosi Veicolare

La diagnostica dei veicoli è diventata una componente fondamentale per mantenere le automobili in perfette condizioni operative, garantendo al contempo la sicurezza e il rispetto delle normative ambientali. Al centro di questo processo si trova il sistema OBD (On-Board Diagnostics), evolutosi nel tempo per fornire un accesso sempre più dettagliato ai dati del veicolo. Uno strumento indispensabile in questo contesto è lo scanner OBD2, un dispositivo che permette agli automobilisti e ai professionisti di effettuare autodiagnosi e leggere i dati del veicolo in modo efficiente.

Cos'è l'OBD (Diagnostica di Bordo)?

La diagnostica di bordo, o OBD, è il sistema originale sviluppato negli anni '80 per l'industria automobilistica. L'obiettivo iniziale era monitorare le prestazioni del motore e i parametri del veicolo legati alle emissioni. Nato come un semplice sistema di diagnostica auto, questo predecessore dell'OBDII utilizzava protocolli proprietari. Tuttavia, la necessità di una maggiore standardizzazione ha portato a un'evoluzione significativa: l'OBDII. L'OBD è quindi uno strumento essenziale per il monitoraggio del motore, la manutenzione preventiva e il rispetto delle normative ambientali.

L'Evoluzione verso l'OBDII: Storia e Normativa

La storia dell'OBDII è strettamente legata all'evoluzione delle normative ambientali e alla necessità di standardizzare il monitoraggio delle emissioni e delle prestazioni dei veicoli.

• Anni '80 - Nascita dell’OBD (USA): Introdotto per la prima volta in California per monitorare i sistemi di controllo delle emissioni dei veicoli. In questa fase iniziale vengono definiti i primi protocolli di comunicazione, tra cui ISO 9141 e ISO 14230 (KWP2000).
• 1996 - L’Era dell’OBDII: Il sistema OBDII diventa obbligatorio in tutti i veicoli leggeri venduti negli Stati Uniti, con l’introduzione di un connettore standard a 16 pin e protocolli comuni come SAE J1850 PWM/VPW e ISO 9141-2. Il CAN (ISO 15765-4) diventerà obbligatorio più avanti (USA MY2008; in Europa di fatto dal 2008).
• Anni 2000 - L’EOBD (Europa): L’Europa adotta lo standard OBDII con il nome di EOBD (European On-Board Diagnostics). L’obbligo scatta per le nuove omologazioni benzina circa dal 2000 e diesel circa dal 2003; per tutte le nuove immatricolazioni benzina dal 2001 e diesel dal 2004.
• Evoluzione recente - WWH-OBD: L’ultima fase è rappresentata dall’introduzione del WWH-OBD (World Wide Harmonized On-Board Diagnostics), uno standard globale che amplia la compatibilità tra produttori e migliora la quantità di dati diagnostici accessibili.

In sintesi, l’OBDII ha segnato una rivoluzione nella diagnostica di bordo: da semplice strumento di controllo delle emissioni a sistema universale di raccolta dati per la telematica e la gestione intelligente delle flotte.

Che cos'è l'OBDII (o OBD2)?

L’OBDII (o OBD2, On-Board Diagnostics II) è un sistema di diagnostica di bordo che monitora in tempo reale lo stato del veicolo e rileva eventuali anomalie. Nato negli Stati Uniti per il controllo delle emissioni, oggi è la base della diagnostica moderna e il principale punto di accesso ai dati del veicolo. Grazie alla telematica, l’OBDII consente di ottimizzare la manutenzione predittiva, ridurre i costi operativi e migliorare la sicurezza delle flotte.

L’EOBD, versione europea dell’OBDII, ha introdotto un sistema di monitoraggio standardizzato delle emissioni e delle prestazioni del motore, obbligatorio per tutti i veicoli a benzina e diesel. Derivato dallo standard OBDII americano, questo sistema ha reso la diagnostica di bordo uno strumento fondamentale per migliorare la sicurezza, l’efficienza operativa e la riduzione dell’inquinamento.

Perché l'OBD è così Importante?

L'importanza dell'OBDII non risiede solo nella segnalazione dei guasti, ma nella sua capacità di fornire un quadro diagnostico completo prima che il problema diventi critico.

• Programmare la manutenzione predittiva: grazie a un lettore OBDII o a un dispositivo telematico come Geotab GO, è possibile rilevare i codici di guasto pendenti e pianificare interventi mirati.
• Ridurre le emissioni: il sistema OBDII controlla costantemente i dispositivi di abbattimento delle emissioni, garantendo il rispetto delle normative ambientali.
• Ottimizzare la gestione della flotta: i dati raccolti vengono trasformati in insight strategici per migliorare la sicurezza, i consumi e le performance operative.

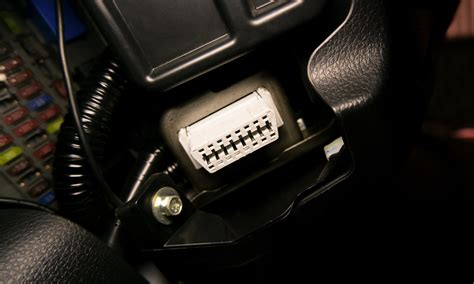

Dove si Trova la Porta OBDII?

La porta OBDII (o connettore OBD) è il punto di accesso fisico al sistema di diagnostica del veicolo. Nella maggior parte dei veicoli moderni, la porta OBDII si trova sotto il cruscotto, vicino al volante, sul lato guida. Tuttavia, la sua posizione esatta può variare a seconda del produttore e del modello; in alcuni veicoli commerciali o pesanti, può trovarsi all'interno del vano fusibili o in altre aree.

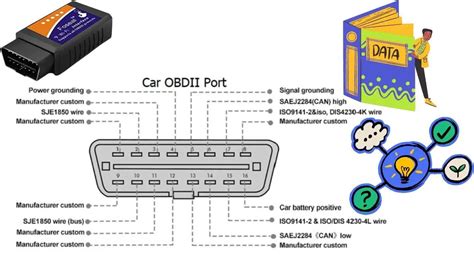

Questa interfaccia standardizzata a 16 pin è progettata per essere facilmente accessibile per la diagnostica e per il collegamento di un'interfaccia OBD come un semplice lettore OBDII per uso personale o un dispositivo telematico professionale. Per i dispositivi di diagnostica fai-da-te, l'accesso avviene spesso tramite adattatori OBD Bluetooth o OBD WiFi, come il popolare chip ELM327, che consente di connettersi a un'app OBDII Android o iPhone.

Nei veicoli pesanti, il connettore potrebbe non essere il classico OBDII a 16 pin: sono diffusi connettori specifici come il Deutsch 9-pin associati a reti J1939/J1708. In questi casi, servono adattatori o interfacce dedicate.

Avvertenza sugli adattatori: attenzione alla qualità, perché cloni di bassa fascia possono essere instabili o riportare dati incompleti; meglio scegliere dispositivi affidabili e aggiornati.

Come Utilizzare uno Scanner OBD2: Guida Passo Passo

Avere nel proprio kit di strumenti uno scanner OBD2 ti consentirà di risparmiare denaro e tempo in quanto potrai diagnosticare eventuali problemi della tua auto direttamente nel tuo garage senza andare dal meccanico. Gli OBD2 si collegano all'auto e consentendoti di visualizzare il codice diagnostico sullo schermo. Grazie a questo strumento di diagnostica ti risulterà semplice indentificare quali problemi esistono o che tipo di manutenzione è necessaria per il veicolo.

1. Individuazione della Porta OBD2 nella Tua Auto

La prima cosa da fare quando si impara a usare uno scanner OBD2 è trovare la porta OBD2. Di solito si trova sotto il cruscotto, vicino al volante. Alcune auto la nascondono dietro un pannello o una copertura, quindi se non la trovate, consultate il manuale dell'auto. I manuali spesso includono diagrammi che mostrano dove si trova la porta. In sostanza, quello che state cercando è un connettore rettangolare a 16 pin. La maggior parte delle auto ha lo stesso design, indipendentemente dalla marca o dal modello. Se ancora non sei sicuro, cerca online il modello della tua auto. Molti video e forum possono aiutarti a trovarlo.

2. Collegamento dello Scanner OBD al Veicolo

Collegare lo scanner è semplice. Prendi il cavo OBD2 e inseriscilo nella porta. Assicurati che sia ben collegato. Cavi allentati possono causare problemi durante la scansione. Alcuni scanner utilizzano Bluetooth o Wi-Fi anziché cavi. Se il tuo lo fa, segui il manuale per associarlo al tuo telefono o tablet.

Nota: spegnere l'auto prima di collegare lo scanner. Questo evita problemi elettrici e rende la configurazione più semplice.

3. Accensione dello Scanner e Accesso alla Diagnostica di Bordo

Dopo aver effettuato la connessione, accendi lo scanner per iniziare a controllare il sistema della tua auto.

• Installazione e aggiornamenti software: installa software o aggiornamenti tramite computer.
• Pronto per la diagnosi: avvia la scansione per leggere i codici e visualizzare i dati in tempo reale.

Questi passaggi preparano lo scanner per una diagnosi accurata.

4. Recupero e Lettura dei Codici di Errore Diagnostici (DTC)

Una volta collegato e acceso lo scanner, è possibile ottenere i codici DTC. Questi codici indicano il problema riscontrato nella tua auto. Vai alla sezione "Leggi codici" o "Diagnostica" dello scanner. Lo scanner dialogherà con il computer della tua auto e ti mostrerà un elenco di codici.

Lo sapevi? Circa l'80% dei problemi più comuni legati alle emissioni può essere rilevato utilizzando uno scanner OBD2. È un modo rapido per individuare i problemi.

Ogni codice inizia con una lettera seguita da numeri. Ad esempio, P0301 significa che il cilindro 1 non funziona correttamente. Annota i codici o salvali sullo scanner per leggerli in seguito.

Suggerimento: non preoccuparti se ci sono molti codici. Alcuni potrebbero essere di minore entità o collegati a problemi più gravi. Concentrati prima su quelli contrassegnati come "critici".

Ora che hai i codici, puoi cercarne il significato e pianificare le riparazioni.

Interpretazione e Risposta ai Codici Diagnostici

Una volta ottenuti i codici DTC, è fondamentale comprenderne il significato per poter intervenire correttamente.

1. Comprensione dei Codici Diagnostici Comuni

Quando ricevi i codici dallo scanner OBD2, questi seguono uno schema prestabilito. Ogni codice inizia con una lettera, come "P" (Powertrain), "B" (Body), "C" (Chassis) o "U" (Network), seguita da numeri.

• P (Powertrain): Errori relativi al motore e alla trasmissione.
• B (Body): Errori relativi ai sistemi del corpo del veicolo (es. airbag, chiusura centralizzata).
• C (Chassis): Errori relativi ai sistemi del telaio (es. freni, sospensioni).
• U (Network): Errori nella comunicazione tra i computer delle auto.

Ad esempio, il codice "P0420" indica un problema al catalizzatore. Conoscere questi gruppi aiuta a decidere da dove iniziare. Alcuni codici compaiono più spesso di altri. Ad esempio, "P0300" indica mancate accensioni casuali, mentre "P0171" indica che il motore sta funzionando con una miscela troppo magra. Questi sono problemi comuni che potresti riscontrare.

Suggerimento: Concentratevi prima sui codici "P". Spesso influenzano il funzionamento e le emissioni dell'auto.

2. Ricerca del Significato e delle Soluzioni del Codice

Il tuo scanner OBD2 potrebbe fornirti una breve spiegazione del codice, ma spesso avrai bisogno di maggiori dettagli.

• Consulta il manuale della tua auto: alcuni manuali spiegano i codici di errore diagnostici.
• Ricerca online: utilizza siti web specializzati e forum automobilistici per trovare informazioni dettagliate sul significato dei codici e sulle possibili cause e soluzioni.

I codici spesso includono dettagli aggiuntivi, come quando si è verificato il problema o la sua gravità.

Ecco un esempio dei dati che potresti trovare durante la tua ricerca:

3. Decidere tra Riparazioni Fai da Te e Aiuto Professionale

Una volta compresi i codici, decidi se riparare il guasto da solo o rivolgerti a un meccanico.

• Riparazioni fai da te: risolvi piccoli problemi come un tappo del serbatoio allentato o un filtro dell'aria sporco.
• Aiuto professionale: per problemi più seri come quelli alla trasmissione o elettrici, rivolgiti a un meccanico. Ha gli strumenti e le competenze giuste per queste riparazioni.

Quando impari a usare uno scanner OBD2, non ignorare i codici critici. Possono causare problemi più gravi in ​​seguito. Considera se ignorare questo problema renderà la tua auto pericolosa o inaffidabile.

Risoluzione dei Problemi con lo Scanner OBD2

Anche i migliori scanner OBD2 possono presentare problemi. Se il tuo scanner non funziona come previsto, non preoccuparti. Ecco come risolvere i problemi più comuni e tornare a diagnosticare la tua auto.

1. Risolvere i Problemi di Connessione con lo Scanner OBD

I problemi di connessione sono uno dei problemi più comuni con gli scanner OBD2. Se lo scanner non si connette alla tua auto, prova questi passaggi:

• Assicurati che lo scanner sia ben collegato alla porta OBD2 sotto il cruscotto.
• Accendi l'auto senza avviare il motore.
• Esegui una scansione per recuperare i codici.
• Se lo scanner continua a non connettersi, controlla che il software sia aggiornato.

Suggerimento: alcune auto più vecchie potrebbero utilizzare protocolli OBD diversi. Se il tuo scanner non è compatibile, non si connetterà.

2. Risolvere i Messaggi di Errore o i Dati Incompleti

A volte, lo scanner potrebbe visualizzare messaggi di errore o non riuscire a recuperare tutti i codici. Questo può essere frustrante, ma spesso è facile da risolvere.

• Innanzitutto, controlla attentamente la connessione.
• Quindi, assicurati che il software dello scanner sia aggiornato.
• Se il problema persiste, riavviare sia lo scanner che l'auto. Questo può ripristinare il sistema e risolvere eventuali problemi temporanei.

Lo sapevi? Dati incompleti possono verificarsi anche in caso di guasto del computer di bordo dell'auto. Se vedi la spia "controllo motore" ma nessun codice, il problema potrebbe essere l'auto stessa.

3. Garantire la Compatibilità con la Diagnostica di Bordo della Tua Auto

Non tutti gli scanner OBD2 funzionano con tutte le auto. La compatibilità dipende dalla marca, dal modello e dal protocollo OBD utilizzato. La maggior parte delle auto moderne utilizza il protocollo CAN, veloce e affidabile. Tuttavia, i veicoli più vecchi potrebbero utilizzare protocolli come KWP2000 o J1850.

Per garantire la compatibilità mentre impari a usare uno scanner OBD2:

• Controlla se lo scanner supporta il protocollo della tua auto. Ricorda che gli scanner OBD2 funzionano generalmente con le auto prodotte negli Stati Uniti dopo il 1996. Per le auto europee o asiatiche dei primi anni 2000, cercate scanner che supportino KWP2000.

Nota: se il tuo scanner non è compatibile, non leggerà codici o dati. Investire in uno scanner moderno con supporto multiprotocollo può farti risparmiare tempo ed evitare frustrazioni.

Seguendo questi suggerimenti, potrai risolvere la maggior parte dei problemi e sfruttare al meglio il tuo scanner OBD2.

Dispositivi e Software per l'Autodiagnosi

Il mercato offre una vasta gamma di scanner e software per l'autodiagnosi, che vanno da soluzioni basiche per l'uso domestico a sistemi professionali per officine.

Scanner OBD2 Portatili e Intelligenti

L'FNRFD10 è uno scanner OBD2 portatile e intelligente, progettato per offrire una diagnostica completa e in tempo reale del veicolo. Compatibile con tutti i veicoli dotati di interfaccia OBD II (benzina, diesel, ibridi, dal 1996 in poi), supporta i protocolli standard CAN-BUS, K-Line e L-Line. Lo scanner funziona in plug-and-play, non richiede batterie esterne, è alimentato direttamente dalla presa OBD e ha un consumo massimo inferiore a 1 watt. Grazie al suo formato compatto (49 × 26 × 33 mm), può restare collegato senza ingombro e attivarsi solo quando necessario.

Soluzioni Professionali per Officine

I dispositivi di diagnosi Bosch offrono un sistema semplice da utilizzare per la lettura degli errori memorizzati e la diagnosi del veicolo. Pratici, robusti e precisi: i dispositivi Bosch per la diagnosi professionale sono progettati per l'uso quotidiano in officina. Basta collegare l'interfaccia OBD e iniziare la diagnosi. Ampia copertura sistemi: con il software di diagnosi Bosch ESI[tronic], è possibile testare oltre 150 marchi.

La connessione con il veicolo avviene via Bluetooth con l'interfaccia OBD o altro adattatore specifico (ad esempio per i camion) e con Bosch DCU 220 o un PC officina, rendendo il sistema di diagnosi Bosch versatile e facile da usare per l'officina.

Dal 2009, con lo standard Euro 5 è entrata in vigore la diagnosi PassThru. Questo significa che alcuni dei servizi esclusivi forniti alle officine autorizzate, ora sono disponibili anche alle officine indipendenti. Servizi come la compilazione dei libretti elettronici, la programmazione dei componenti o la codifica delle chiavi possono essere eseguiti da tutti i professionisti del settore.

Software e Applicazioni Dedicate

Per i dispositivi fai-da-te, l'accesso avviene spesso tramite adattatori OBD Bluetooth o OBD WiFi, come il popolare chip ELM327, che consente di connettersi a un'app OBDII Android o iPhone. App come Car Scanner (Android/iOS) permettono di verificare la presenza di eventuali errori nella centralina dell'auto e persino cancellarli.

Alcuni dispositivi, come il KINGBOLEN EDIAG OBD2, richiedono l'uso di un'app dedicata (Ediag) che consente di eseguire un controllo diagnostico completo, accedendo a tutti i sistemi elettrici del veicolo, compresi motore, trasmissione, ABS, SRS, BMS, EPB, TPMS, IMMO, DPF, sistema della batteria ecc. Oltre alla diagnostica, è possibile anche eseguire il reset di eventuali errori individuati dal software nella centralina.

Il mucar CS4 OBD2 integra sia uno scanner OBD che un monitor touch-screen con software di diagnosi. Supporta ben 13 lingue (italiano incluso) e tutte le auto europee dal 2000 in poi.

Il LAUNCH CRP919EBT Bluetooth OBD2 Scanner offre un display da 7 pollici, 4 GB di RAM e 64 GB di memoria interna con sistema operativo Android 10. Supporta 11 lingue (italiano incluso) e tutte le auto europee dal 1996 in poi, con aggiornamenti mensili gratuiti per due anni. Permette di eseguire oltre 31 funzioni di reset comunemente utilizzate.

A Quali Dati è Possibile Accedere dall'OBDII?

L'OBDII fornisce l'accesso a una vasta gamma di dati del veicolo (chiamati PID, Parameter IDs) che sono fondamentali per la diagnostica e l'analisi predittiva. L'accesso a questi parametri, che può variare per marca/modello e anno, va ben oltre la semplice lettura dei guasti e include:

• Stato e prestazioni del motore: dati in tempo reale come il regime del motore (RPM), il carico e la temperatura del motore (liquido di raffreddamento).
• Consumi e velocità: informazioni operative come la velocità del veicolo, lo stato del carburante e, in molti casi, il calcolo istantaneo del consumo.
• Controllo emissioni: monitoraggio dei sistemi cruciali per l'ambiente, inclusi i sensori dell'ossigeno, il sistema di alimentazione e lo stato del catalizzatore (emissioni).
• Diagnostica dei guasti: segnalazione degli errori pendenti e attivi tramite i codici di guasto DTC (Diagnostic Trouble Code). Esempio. Mode 03 - Codici di guasto memorizzati (DTC): elenca i codici che hanno fatto accendere la spia motore (MIL/Check Engine). Esempi comuni: P0300 (mancate accensioni multiple), P0420 (efficienza catalizzatore bassa). Questi DTC sono “confermati”.
• Identificazione del veicolo: informazioni fisse essenziali come il numero di identificazione del veicolo (VIN) e il chilometraggio.

Questi dati sono accessibili e leggibili da chiunque utilizzi un semplice lettore OBDII o un'app OBDII collegata a un'interfaccia diagnostica (OBD Bluetooth o WiFi).

OBD e Telematica: Un Binomio Vincente

L’OBDII rappresenta il collegamento diretto tra il veicolo e la telematica, la tecnologia che consente di trasmettere, analizzare e gestire i dati del veicolo in tempo reale. Aziende come Geotab utilizzano dispositivi telematici (come il Geotab GO) che si collegano direttamente alla porta OBDII. Questo accesso consente la:

• Gestione avanzata delle flotte: i dati del veicolo sono raccolti e inviati alla piattaforma MyGeotab, consentendo ad esempio l'analisi dello stile di guida (accelerazioni, frenate, sterzate…) e l'ottimizzazione del percorso.
• Manutenzione preventiva: la lettura remota dei codici di errore OBDII permette di identificare i problemi prima che causino guasti gravi, riducendo i tempi di fermo macchina.
• Sostenibilità: monitorando i parametri del veicolo relativi alle emissioni e ai consumi, la telematica aiuta le flotte a implementare strategie ecologiche e a supportare la transizione verso i veicoli elettrici.

La WWH-OBD: L'Evoluzione Globale della Diagnostica

Il WWH-OBD (World Wide Harmonized On-Board Diagnostics) è l'evoluzione dello standard OBDII. È un mandato globale, sviluppato per garantire una maggiore compatibilità tra produttori di veicoli (soprattutto nel settore dei veicoli pesanti, che storicamente usavano standard differenti) e per fornire un monitoraggio del veicolo più completo. L'obiettivo è armonizzare i sistemi di diagnostica di bordo a livello internazionale, facilitando la manutenzione e la diagnostica in tutto il mondo.

I benefici dello standard WWH-OBD sono diretti e mirano a superare i limiti di compatibilità che l'OBDII, a volte, incontrava con i diversi produttori. Non mira ad aprire indiscriminatamente tutti i dati proprietari dei costruttori, ma a uniformare struttura, accesso e contenuti dei dati diagnostici rilevanti per conformità e manutenzione, basandosi su UNECE GTR No. 5 e standard ISO 27145.

Geotab supporta la WWH-OBD e la crescita oltre l’OBDIIGeotab, grazie alla sua architettura flessibile e alla vasta gamma di cablaggi e protocolli supportati, non si limita al solo standard OBDII, ma è pienamente compatibile con le evoluzioni come il WWH-OBD. La soluzione Geotab, infatti, va oltre l’OBDII, utilizzando l'apprendimento automatico per l'analisi predittiva, integrandosi con sensori esterni e garantendo la sicurezza e la privacy dei dati del veicolo.

Sistemi di Guida Assistita e Calibrazione

I sistemi di guida assistita, come le telecamere e i radar, sono presenti in un numero sempre crescente di veicoli. In quanto componenti rilevanti per la sicurezza, è necessario che la calibrazione venga svolta in modo preciso e professionale secondo le specifiche della casa automobilistica. I dispositivi di diagnosi avanzati sono essenziali per questo tipo di interventi, garantendo che questi sistemi funzionino correttamente dopo riparazioni o sostituzioni.

In conclusione, l’OBDII rappresenta l’essenza della diagnostica di bordo moderna e il punto di partenza per l’innovazione nel settore automotive. Uno scanner OBD2 è fondamentalmente un dispositivo di controllo dello stato di salute delle auto; questo piccolo strumento si collega alla tua auto e legge i codici di errore, semplificando la risoluzione dei problemi individuandoli rapidamente. Sapere come usare uno scanner OBD2 aiuta a risolvere rapidamente i problemi ed evitare costose visite dal meccanico, mantenendo il tuo veicolo in condizioni ottimali.
