L'aria condizionata, o climatizzatore, è diventata una componente essenziale del comfort automobilistico, e l'Opel Zafira del 2007 non fa eccezione. Comprendere come funziona questo sistema non solo aiuta a gestirlo al meglio, ma è fondamentale per diagnosticare e risolvere eventuali problemi che potrebbero sorgere. Il suo funzionamento, sebbene complesso, si basa su principi fisici ben definiti e un ciclo continuo di trasformazione del refrigerante.
I Principi Fondamentali del Raffreddamento
Il circuito del climatizzatore funziona grazie al refrigerante che si trova al suo interno. Questo fluido speciale è il cuore del sistema, trasformandosi ciclicamente tra stato liquido e gassoso per assorbire e rilasciare calore. La sua capacità di cambiare stato a pressioni e temperature variabili è ciò che permette di raffreddare l'aria immessa nell'abitacolo.
Il processo di rinnovo dell'aria che entra nell'abitacolo può essere suddiviso in sei fasi principali, ognuna delle quali gioca un ruolo cruciale nel garantire un ambiente fresco e confortevole.

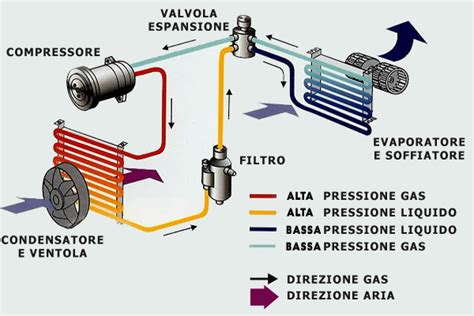

La Sequenza Operativa del Climatizzatore
Quando si accende l'impianto di climatizzazione, il sistema entra in azione attraverso una serie di passaggi coordinati.
Avvio del Compressore: Quando accendi l'impianto di climatizzazione, il compressore si avvia. Questo componente, spesso paragonato al "cuore" del sistema, è il motore principale del ciclo. Il suo compito è aumentare significativamente la pressione del refrigerante, spingendolo poi a circolare all'interno del sistema. Contemporaneamente, anche l'elettroventola si accende, inizialmente alla sua velocità minima. L'elettroventola ha una duplice funzione: non solo aiuta a raffreddare il condensatore, ma è anche posizionata strategicamente accanto ad esso, contribuendo al flusso d'aria necessario per il raffreddamento del motore stesso, poiché è posizionata vicino al radiatore del veicolo.
Il Condensatore e la Trasformazione in Liquido: Il refrigerante, ora ad alta pressione, scorre attraverso il condensatore. Questo componente assomiglia a un piccolo radiatore ed è situato nella parte anteriore del veicolo, generalmente accanto al radiatore principale del motore. Il suo scopo è quello di disperdere il calore assorbito. Grazie al flusso d'aria che attraversa il condensatore (generato dal movimento del veicolo o dall'elettroventola), il refrigerante si raffredda e, perdendo calore, si trasforma da gas a liquido ad alta pressione.
Il Filtro Essiccatore: Purificazione e Rimozione dell'Umidità: Successivamente, il refrigerante liquido passa attraverso un filtro essiccatore. Questo componente è vitale per la longevità e l'efficienza del sistema. È qui che vengono rimosse eventuali particelle estranee che potrebbero essersi accumulate nel circuito, proteggendo gli altri componenti da danni. Inoltre, il filtro essiccatore ha il compito di separare le bolle residue di umidità che potrebbero essersi formate nel refrigerante. L'acqua, anche in piccole quantità, può causare corrosione e congelamento all'interno del sistema, compromettendone il funzionamento.
La Valvola di Espansione: Un Drastico Cambiamento di Pressione e Temperatura: In seguito, questo liquido refrigerante, ora purificato, continua il suo percorso verso la valvola di espansione. Questa valvola è un componente critico che agisce come un punto di strozzatura controllato. La sua funzione principale è quella di abbassare rapidamente e drasticamente la pressione del liquido refrigerante. Questo calo improvviso di pressione provoca un effetto di espansione e nebulizzazione del refrigerante, trasformandolo in una miscela fine di liquido e gas freddo. La temperatura del refrigerante scende bruscamente, tipicamente a valori tra -3 e -5 °C (26 e 23 °F).
L'Evaporatore: L'Assorbimento del Calore dall'Abitacolo: L'evaporatore è un altro scambiatore di calore, simile a un piccolo radiatore, posizionato all'interno del cruscotto dell'auto, nel flusso d'aria che va verso le bocchette di ventilazione. L'aria ambiente prelevata dall'esterno o ricircolata dall'interno dell'abitacolo viene forzata a passare attraverso le alette dell'evaporatore. Durante questo passaggio, l'aria cede il suo calore al refrigerante estremamente freddo presente nell'evaporatore. L'aria, avendo ceduto il suo calore, si raffredda e, una volta raffreddata, entra nell'abitacolo attraverso le bocchette. Contemporaneamente, il refrigerante, assorbendo il calore dall'aria, si riscalda e ritorna allo stato gassoso.
Ritorno al Compressore: Il Ciclo Ricomincia: Il refrigerante, ora sotto forma di gas a bassa pressione ma caldo, ritorna al compressore. Qui, il ciclo ricomincia: il compressore aspira questo gas, lo comprime nuovamente aumentando la sua pressione e temperatura, e lo invia al condensatore per ricominciare il processo di raffreddamento.
Dispositivi di Controllo e Sicurezza
Per garantire un funzionamento ottimale e proteggere il sistema da condizioni operative anomale, il climatizzatore è dotato di diversi dispositivi di controllo.
Il Pressostato: Guardiano della Pressione
Il pressostato è un sensore fondamentale che monitora costantemente la pressione del refrigerante all'interno del circuito, in particolare nel settore ad alta pressione. Se la pressione del sistema risulta troppo bassa (ad esempio, a causa di una perdita di refrigerante) o troppo alta (situazione che potrebbe indicare un'ostruzione o un malfunzionamento di altri componenti), il pressostato interviene scollegando automaticamente il compressore. Questo previene danni gravi al compressore stesso, che potrebbe surriscaldarsi o bloccarsi in condizioni di pressione non ideali. Inoltre, in alcuni sistemi, il pressostato può anche regolare la velocità dell'elettroventola. Ad esempio, quando fa molto caldo e il sistema è sottoposto a un carico elevato, il pressostato può aumentare la velocità della ventola per migliorare le prestazioni di raffreddamento del condensatore e, di conseguenza, del climatizzatore nel suo complesso.
Problemi Comuni e Soluzioni nel Contesto dell'Opel Zafira 2007
L'esperienza diretta degli utenti di Opel Zafira e modelli simili, come l'Astra, offre spunti preziosi sui guasti più frequenti e sulle possibili soluzioni.
Il Caso del Magnete del Compressore e l'Elettromagnete
Uno dei problemi che emergono frequentemente nelle discussioni tecniche riguarda il mancato innesto del compressore del climatizzatore. In diverse occasioni, si è osservato che, nonostante l'impianto sia carico di refrigerante e i fusibili siano integri, il compressore non si avvia, e di conseguenza, non viene prodotta aria fredda. L'aumento dei giri del motore all'accensione del clima, che normalmente indica l'innesto del compressore, non si verifica, e il consumo di carburante rimane invariato.
In questi scenari, un componente chiave da esaminare è l'elettromagnete (o bobina magnetica) che controlla la frizione del compressore. Questo elettromagnete, quando riceve corrente elettrica, genera un campo magnetico che attira la puleggia del compressore, facendola "agganciare" all'albero rotante del compressore e mettendolo in funzione. Se l'elettromagnete è guasto, bruciato o non riceve alimentazione elettrica, la frizione non si innesta e il compressore rimane fermo.
Alcuni utenti hanno riportato che il meccanico, diagnosticando un difetto al "magnete" del compressore, ha proceduto alla sostituzione dell'intero gruppo compressore. La ragione addotta è che, spesso, il magnete non viene venduto come pezzo di ricambio separato, ma è integrato nel compressore stesso. Tuttavia, questa operazione può risultare costosa. In alcuni casi, il problema è stato risolto con un intervento mirato sull'elettromagnete.
Ripristino fai da te del compressore AC del veicolo
Un utente ha descritto una situazione in cui il climatizzatore non funzionava correttamente, ma dopo aver notato un comportamento anomalo dei pulsanti di controllo (l'aria condizionata non si disattivava), ha risolto spruzzando un prodotto per la pulizia dei contatti elettrici tra gli interruttori dell'aria condizionata e del riciclo dell'aria. Questo suggerisce che, a volte, problemi apparentemente legati al "cuore" del sistema possono derivare da semplici problemi di connessione o interruttori difettosi.
Il Mistero delle Perdite di Refrigerante
Un altro problema ricorrente, specialmente su veicoli con un certo chilometraggio, è la perdita di gas refrigerante. Questo porta a una progressiva diminuzione della capacità di raffreddamento del sistema, fino a quando l'aria non diventa più tiepida o addirittura calda.
Le cause delle perdite possono essere molteplici:
- Guarnizioni e O-ring: Nel tempo, le guarnizioni in gomma (O-ring) presenti nei vari raccordi dei tubi del circuito possono invecchiare, seccarsi e screpolarsi, diventando punti di potenziale fuga per il refrigerante.
- Tubi Flessibili: I tubi flessibili ad alta e bassa pressione, pur essendo progettati per resistere, possono con il tempo sviluppare micro-crepe o danneggiarsi, soprattutto in punti dove sono soggetti a vibrazioni o sfregamenti.
- Condensatore Danneggiato: Il condensatore, essendo posizionato nella parte anteriore del veicolo, è esposto a detriti stradali, sassolini e insetti. Un impatto diretto può causare fori o ammaccature che compromettono la sua integrità. Un utente ha scoperto che la ventola del motore, nella sua corsa, "batteva" contro il condensatore, causandone la perforazione. La soluzione in questo caso è stata la sostituzione del condensatore e l'aggiunta di rondelle per riposizionare la ventola e prevenire futuri danni.
- Evaporatore: Sebbene meno comune e più difficile da diagnosticare e riparare, anche l'evaporatore, situato all'interno del cruscotto, può subire perforazioni, magari a causa di corrosione o corpi estranei. La sua sostituzione richiede lo smontaggio completo della plancia, un'operazione complessa e costosa.
- Compressore o Componenti Collegati: Anche il compressore stesso, o i suoi componenti come la tenuta dell'albero motore, possono essere fonte di perdite.
La diagnosi delle perdite è spesso la parte più complicata. L'uso di traccianti UV, che rendono visibili le fughe sotto una luce ultravioletta, è una tecnica comune. Tuttavia, micro-perdite difficili da individuare possono richiedere un'ispezione meticolosa. Un controllo completo dovrebbe includere anche la verifica della pressione sul lato alta pressione del circuito, non solo sulla bassa pressione, per avere un quadro completo del funzionamento del sistema.

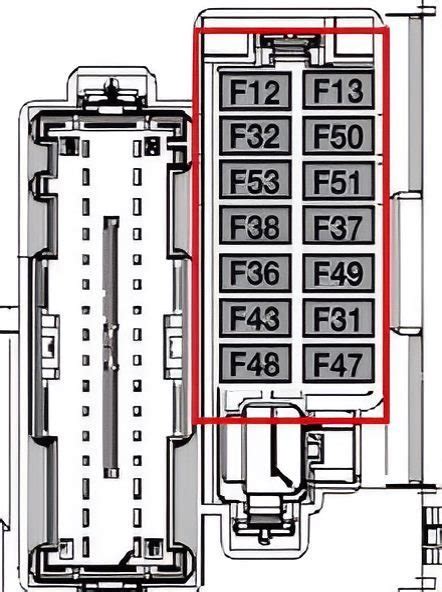

Il Ruolo dei Fusibili e dei Relè
Come per ogni sistema elettrico dell'auto, anche il climatizzatore dipende da fusibili e relè per il corretto afflusso di corrente. Un fusibile bruciato può impedire l'attivazione di componenti essenziali come il compressore o le ventole. I relè, invece, agiscono come interruttori elettrici controllati, permettendo di gestire correnti più elevate con un segnale di controllo a bassa corrente.
È importante consultare il manuale d'uso del veicolo per identificare la posizione esatta dei fusibili e dei relè relativi al climatizzatore (spesso situati nella scatola fusibili sotto il cofano o nell'abitacolo, talvolta indicata come UEC - Unitary Electrical Centre). Verificare l'integrità dei fusibili e, in caso di dubbio, testare i relè può escludere rapidamente una causa elettrica semplice per il mancato funzionamento del climatizzatore.
Diagnosi e Manutenzione: Un Approccio Sistematico
Affrontare un problema al climatizzatore, specialmente su un modello come l'Opel Zafira 2007, richiede pazienza e un approccio metodico.
Osservazione Iniziale: Quando si nota un problema (nessuna aria fredda, rumori anomali, odori strani), è utile registrare i sintomi precisi: quando si manifesta il problema (ad esempio, solo in autostrada, a basse velocità, sempre?), quali sono i segnali (ventola che parte ma non aria fredda, compressore che non innesta, ecc.).
Controllo Visivo e dei Componenti Accessibili: Verificare la presenza di danni visibili nel vano motore, specialmente intorno al condensatore e al compressore. Controllare i fusibili e i relè associati al clima. Se si possiede un kit di ricarica e manometro, si può tentare una misurazione della pressione sul lato di bassa pressione per avere un'indicazione sullo stato di carica del refrigerante. Tuttavia, è cruciale interpretare queste letture con cautela, poiché un sistema non perfettamente funzionante può dare letture fuorvianti.
Ricerca di Perdite: Se si sospetta una perdita, l'applicazione di un tracciante UV tramite un'officina specializzata è spesso il passo successivo.
Elettromagnete del Compressore: Se il compressore non innesta, verificare l'alimentazione elettrica alla bobina dell'elettromagnete. Se l'alimentazione arriva ma l'elettromagnete non attiva la frizione, è probabile che sia guasto.
Consulenza Professionale: Per problemi più complessi, o se non si possiedono le competenze e gli strumenti adeguati, è sempre consigliabile rivolgersi a un'officina qualificata, preferibilmente specializzata in sistemi di climatizzazione automobilistica. Comunicare chiaramente i sintomi e le verifiche già effettuate può aiutare il tecnico a giungere più rapidamente alla diagnosi.
La manutenzione preventiva, come la verifica periodica del funzionamento del climatizzatore (anche durante i mesi freddi, facendolo funzionare per qualche minuto ogni tanto per lubrificare le guarnizioni interne) e controlli visivi, può aiutare a prevenire guasti maggiori e costosi.
