La capacità di un veicolo di mantenere una traiettoria rettilinea e di rispondere prontamente ai comandi del conducente è fondamentale per la sicurezza e il piacere di guida. Alla base di queste prestazioni vi è la geometria dello sterzo, un insieme di angoli e regolazioni che, se mantenuti entro le specifiche del costruttore, garantiscono stabilità, precisione direzionale e una corretta usura degli pneumatici. Questo articolo esplorerà in dettaglio i vari aspetti della geometria dello sterzo, dai principi fondamentali ai sintomi di un suo malfunzionamento, con particolare attenzione ai componenti che la definiscono.
Comprendere la Geometria dello Sterzo: Angoli Fondamentali
La geometria dello sterzo, comunemente nota come allineamento delle ruote, è la procedura che assicura che le ruote del veicolo siano orientate correttamente rispetto alla strada e tra loro. I parametri chiave che definiscono questa geometria includono l'angolo di camber, l'angolo di caster e la convergenza/divergenza.

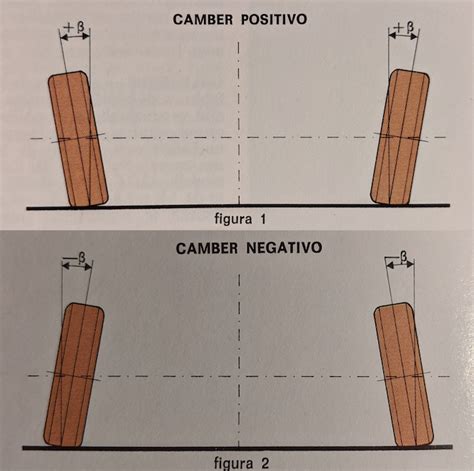

Angolo di Camber: L'Inclinazione Verticale della Ruota
L'angolo di camber si riferisce alla misurazione dell'inclinazione della ruota anteriore rispetto al suo asse verticale, osservando il veicolo frontalmente. Un angolo di camber "negativo" si verifica quando la parte superiore della ruota è inclinata verso il motore. Al contrario, un angolo "positivo" indica che la parte superiore della ruota è inclinata verso l'esterno del veicolo.
Se durante una verifica della geometria dello sterzo si riscontrano misure fuori tolleranza per l'angolo di camber, la correzione può richiedere interventi sui componenti della sospensione. La presenza di fori allungati nei montanti delle sospensioni, o l'uso di bulloni eccentrici o rondelle specifici che fissano i bracci di controllo superiori e inferiori, sono i mezzi tipici attraverso i quali si effettua questa regolazione. La corretta impostazione del camber è cruciale per distribuire uniformemente il carico sugli pneumatici durante la marcia in rettilineo e in curva, influenzando direttamente la tenuta di strada e l'usura del battistrada. Un camber eccessivo, sia positivo che negativo, può portare a un'usura precoce e irregolare degli pneumatici, con il battistrada che si consuma maggiormente su un lato.

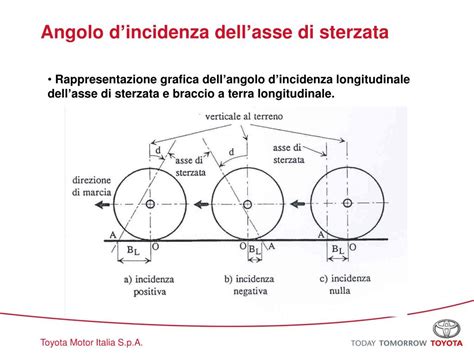

Angolo di Caster: L'Inclinazione dell'Asse di Sterzata
L'angolo di caster definisce il posizionamento dell'asse di sterzata rispetto all'asse verticale della ruota, osservando il veicolo lateralmente. Quando l'asse di sterzata interseca la superficie stradale prima dell'asse verticale della ruota, l'angolo di caster è considerato "positivo". Questo angolo gioca un ruolo significativo nella stabilità direzionale del veicolo, contribuendo alla tendenza del volante a tornare in posizione centrale dopo una curva e influenzando lo sforzo necessario per sterzare.
L'inclinazione del perno di sterzaggio, che è strettamente legata all'angolo di caster, viene ottenuta in modi diversi a seconda del design delle sospensioni. Nei sistemi con sospensioni MacPherson, ad esempio, questa inclinazione è solitamente ottenuta inclinando il montante stesso. Poiché l'inclinazione del perno di sterzaggio in questi sistemi non è direttamente regolabile, è fondamentale che non venga trascurata in caso di incidenti o impatti, poiché anche piccole deviazioni possono compromettere la manovrabilità del veicolo. Un caster negativo, al contrario del positivo, può rendere lo sterzo più leggero ma meno stabile in rettilineo.

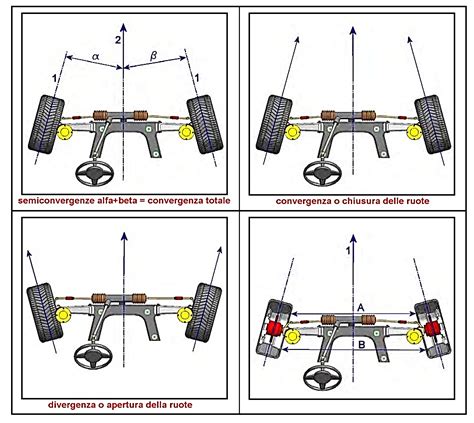

Convergenza e Divergenza: L'Orientamento delle Ruote Anteriori
La convergenza e la divergenza, collettivamente note nel gergo automobilistico come "allineamento", sono le regolazioni della geometria dello sterzo eseguite con maggiore frequenza. Queste si riferiscono all'orientamento delle ruote anteriori rispetto all'asse centrale del veicolo, osservandole dall'alto. La "convergenza" (toe-in) si verifica quando i bordi anteriori delle ruote puntano leggermente verso l'interno, mentre la "divergenza" (toe-out) si ha quando puntano verso l'esterno.
Una leggera convergenza delle ruote anteriori è spesso desiderabile per contrastare la tendenza delle ruote a divergere sotto l'effetto delle forze aerodinamiche e dell'attrito durante la marcia. Questa regolazione permette di apportare piccole correzioni per compensare eventuali irregolarità nelle boccole delle sospensioni, sia quelle presenti fin dalla produzione sia quelle dovute a un accettabile livello di usura. Quando si effettua questa regolazione, è essenziale ricordare di intervenire anche sui tiranti dello sterzo per assicurare un allineamento simmetrico. Una corretta convergenza è vitale per garantire che gli pneumatici rotolino in modo parallelo, riducendo la resistenza al rotolamento e prevenendo l'usura irregolare del battistrada, come il fenomeno del "battistrada a scalini" o "a dente di sega".
Sintomi di Problemi alla Geometria dello Sterzo
I problemi legati alla geometria dello sterzo possono manifestarsi in diversi modi, spesso sottili ma indicativi di un problema sottostante. Ha mai notato, guidando lungo una traiettoria rettilinea, che il volante è disallineato o il veicolo "tira" da una parte? Questi sono i segnali più comuni.
Altri sintomi includono:
- Usura irregolare degli pneumatici: Battistrada consumato in modo anomalo, specialmente sui bordi interni o esterni, o la formazione di "scalini" sul battistrada.
- Volante disallineato: Anche quando si guida in linea retta, il volante non è centrato.
- Tendenza del veicolo a "tirare" da una parte: Il veicolo devia dalla traiettoria rettilinea senza un input dal conducente.
- Vibrazioni al volante: Particolarmente evidenti a determinate velocità.
- Sterzo impreciso o "leggero": Mancanza di reattività o sensazione di instabilità durante la guida.
I problemi di geometria dello sterzo generalmente tendono a verificarsi con l'invecchiamento e l'usura dei componenti del sistema di sospensione e sterzo. Componenti usurati, come giunti sferici, boccole dei bracci di controllo o tiranti dello sterzo, possono alterare gli angoli di allineamento originali.
L'Importanza dei Controlli Periodici
Un preciso allineamento della geometria dello sterzo è fondamentale per prolungare la vita degli pneumatici e garantire la stabilità del veicolo. Si consigliano controlli periodici della geometria dello sterzo, e non solo in occasione della sostituzione degli pneumatici usurati, o di componenti delle sospensioni o dello sterzo. Anche piccoli urti contro marciapiedi o buche profonde possono alterare la geometria.
È importante sottolineare che anche la geometria delle ruote posteriori può influire sulla stabilità dello sterzo. È possibile avere angoli di geometria dello sterzo frontali correttamente allineati e avere ancora un veicolo che tira da una parte o mostri modelli di usura degli pneumatici anormali. La geometria posteriore, che include angoli come il camber e la convergenza posteriori, contribuisce in modo significativo alla manovrabilità generale e alla stabilità del veicolo, specialmente in curva o durante manovre evasive.
L'Evoluzione della Serie Sterzo nelle Biciclette
Il concetto di geometria e allineamento non si limita ai veicoli a motore. Anche nel mondo delle biciclette, la "serie sterzo" gioca un ruolo cruciale nel determinare la manovrabilità e la stabilità. La serie sterzo è il componente che permette alla forcella di ruotare all'interno del telaio, consentendo al ciclista di manovrare e dirigere la bicicletta. Si tratta essenzialmente di un insieme di cuscinetti che, scorrendo su sedi apposite, permettono la rotazione della forcella minimizzando gli attriti.
Nel corso degli anni, le serie sterzo si sono evolute, presentando ora tecnologie differenti. I tipi più comuni includono cuscinetti a sfere ingabbiate, tipici delle serie sterzo più datate o di gamma inferiore, e cuscinetti sigillati (o "industriali"), standard nelle serie sterzo di gamma superiore.
Le serie sterzo disponibili sul mercato si dividono principalmente in due categorie: quelle filettate e quelle "ahead", note anche come "threadless". Esistono inoltre soluzioni più avanzate come le serie sterzo integrate, dove i cuscinetti sono inseriti a pressione direttamente nel tubo di sterzo del telaio, ma queste sono generalmente riservate a biciclette di fascia alta.
Serie Sterzo Filettate: Lo Standard Tradizionale
Le serie sterzo filettate sono state per decenni lo standard delle biciclette. Sono costituite da due piste (o calotte) che vengono inserite a pressione all'interno del tubo di sterzo del telaio. Su queste piste scorrono i cuscinetti, che possono essere a sfere libere o ingabbiate. Una calotta viene installata sulla testa della forcella, e la calotta superiore viene avvitata sul tubo filettato della forcella. Un controdado di sicurezza impedisce che la calotta superiore si sviti.
In questo sistema, l'attacco manubrio è di tipo classico, detto "pipa", che si inserisce all'interno della forcella e viene fissato tramite una vite e un espansore.
Serie Sterzo Ahead: L'Innovazione Moderna
Le serie sterzo "ahead" (senza filetto) sono state introdotte per semplificare il montaggio e migliorare le prestazioni. Anche in questo caso, vi sono due piste di scorrimento inserite a pressione nel tubo di sterzo, dove alloggiano i cuscinetti. La principale differenza risiede nel sistema di fissaggio. Il tubo della forcella è più lungo e al suo interno viene inserito un "ragnetto" (un inserto filettato). L'attacco manubrio, chiamato "stem", si fissa esternamente al tubo della forcella tramite viti. La regolazione del gioco dello sterzo avviene tramite una vite inserita in un tappo sulla parte superiore del tubo forcella, che agisce sul ragnetto.
Vantaggi del Sistema Ahead
L'introduzione del sistema ahead ha portato numerosi vantaggi rispetto alle serie sterzo filettate:
- Eliminazione dei filetti: Riduce i costi di produzione e la possibilità di danneggiare i filetti.
- Velocità di montaggio: Installazione più rapida per i meccanici.
- Risparmio di peso: Sebbene minimo, il sistema ahead è generalmente più leggero.
- Sensazione di guida migliorata: Il fissaggio più diretto del manubrio alla forcella aumenta la stabilità.
- Minore manutenzione: Meno suscettibile alla ruggine e all'ingrippamento dei filetti.
- Facilità di manutenzione: Spesso richiede meno attrezzi specifici.
- Rigidezza e resistenza: I diametri maggiori tipici del sistema ahead offrono maggiore robustezza.
Guida ai Diametri delle Serie Sterzo
La scelta del diametro corretto per la serie sterzo è fondamentale. Ecco una panoramica dei diametri più comuni:
- Tubo forcella 25.4mm: Serie sterzo filettata da 1″. Esistono varianti (italiana, giapponese, americana, francese) che differiscono per il diametro interno del tubo di sterzo del telaio.
- Tubo forcella 31.8mm: Serie sterzo filettata da 1 1/4″. Meno comune, trovata su vecchie MTB o tandem.
- Tubo forcella 28.6mm: Può essere una serie sterzo filettata da 1 1/8″ (MTB di prima generazione) o una serie sterzo ahead "maggiorata". La presenza di filettatura sul tubo forcella distingue i due tipi.
- Tubo forcella 38.1mm: Serie sterzo da 1,5″, standard nelle biciclette moderne, spesso conica (1.5″ alla base e 1 1/8″ all'estremità superiore).
Sintomi di Problemi alla Serie Sterzo
Una serie sterzo che necessita di revisione può manifestare diversi sintomi:
- Sterzo duro o a scatti: Indica un serraggio eccessivo o danni ai cuscinetti.
- Sterzo lasco: Giochi non eliminabili nonostante il serraggio, segno di cuscinetti usurati.
- Rumore di "sabbia": Causato dalla rottura delle gabbiette dei cuscinetti.
- Rumore graffiante: Indica dilavamento del grasso e formazione di ruggine.
- Dopo lunghi periodi di inutilizzo: Il grasso può degradarsi o contaminarsi.
- Dopo utilizzo in condizioni avverse: Pioggia, fango e sale possono danneggiare i cuscinetti.
- Su biciclette nuove: Spesso la quantità di grasso è insufficiente e richiede un rabbocco preventivo.
La revisione e la manutenzione regolare della serie sterzo, inclusa la pulizia e la lubrificazione, sono essenziali per garantire un funzionamento ottimale e prolungare la vita dei componenti.
Regolazione dello sterzo | Manutenzione base per bici da strada
La Geometria dello Sterzo nei Kart: L'Angolo di Ackermann
Nel contesto del motorsport, in particolare nei kart, la precisione della geometria dello sterzo è ancora più critica. Il sistema di regolazione dell'angolo di Ackermann, come quello sviluppato da Parolin Racing Kart, permette di variare questo angolo in pochi secondi, ottimizzando le prestazioni in curva.

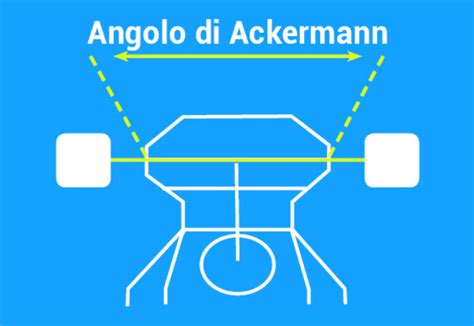

L'angolo di Ackermann si riferisce alla differenza di angolo di sterzata tra le ruote anteriori quando il volante è completamente girato. Un sistema che permette di regolarlo consente di adattare il comportamento del kart alle specifiche caratteristiche del circuito, riducendo l'angolo di sterzata necessario e migliorando la scorrevolezza e l'efficienza del motore.
Il supporto del piantone sterzo di Parolin Racing Kart è progettato per aumentare la rigidità della zona, riducendo le oscillazioni che possono causare stress eccessivo agli pneumatici e potenziali danni come il blistering (formazione di bolle d'aria sotto il battistrada). Il sistema si compone di un supporto scatolato e una slitta mobile che permette la regolazione dell'angolo di Ackermann tramite quattro viti. Linee di riferimento incise sulla slitta consentono una regolazione progressiva e precisa.

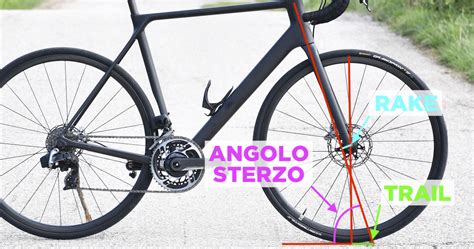

Geometria della Bicicletta: Rake, Angolo di Sterzo e Avancorsa
Anche per le biciclette, termini come rake, angolo di sterzo e avancorsa sono fondamentali per definire la guidabilità.
- Rake (o Offset): È la distanza tra l'asse del tubo sterzo e l'asse del mozzo anteriore. Nelle forcelle classiche, si manifesta con una curvatura nella parte inferiore. Il diametro della ruota e l'altezza della forcella influenzano il rake, con valori tipici di 45 mm per le bici da corsa.
- Angolo di Sterzo: È l'inclinazione in gradi del tubo sterzo rispetto al piano orizzontale. Un angolo di sterzo più "aperto" (maggiore) tende a rendere la bici più stabile e facile da guidare, mentre un angolo più "chiuso" (minore) la rende più reattiva.
- Avancorsa: È un calcolo matematico derivante da rake e angolo di sterzo. Rappresenta la distanza tra il punto in cui l'asse di sterzo interseca il terreno e il centro del mozzo anteriore. Un'avancorsa maggiore favorisce la stabilità, mentre una minore aumenta la reattività.
Questi parametri, interagendo tra loro e con altri fattori come la lunghezza del carro posteriore, l'altezza della forcella, il tipo di pneumatici e la distribuzione del peso del ciclista, determinano l'80% della guidabilità di una bicicletta. La progettazione di un telaio, specialmente per utilizzi specifici come il mountain bike o per ciclisti con esigenze biomeccaniche particolari, richiede un'attenta calibrazione di questi angoli.
La Serie Sterzo: Fondamento della Stabilità in Bicicletta
Senza una serie sterzo funzionante, una bicicletta sarebbe inguidabile. La capacità di sterzare liberamente è ciò che permette al ciclista di mantenere l'equilibrio. L'effetto giroscopico delle ruote contribuisce alla stabilità in velocità, ma è la micro-correzione continua dello sterzo a permettere di mantenere l'equilibrio a basse velocità e durante le partenze.
La storia della bicicletta, dall'invenzione della Laufmaschine (draisina) nel 1815, dimostra l'importanza intrinseca del sistema di sterzo per la stabilità. Anche se il barone Karl Drais von Sauerbronn potrebbe non aver compreso appieno l'importanza del suo sistema di sterzo, la sua innovazione ha posto le basi per i veicoli a due ruote che conosciamo oggi.
La serie sterzo, composta da cuscinetti superiori e inferiori alloggiati all'interno del telaio, è il cuore di questo sistema. La forza di serraggio della calotta superiore deve trovare un compromesso tra l'assenza di giochi e la scorrevolezza necessaria. Un serraggio eccessivo può portare a un "effetto shimming" (ondeggiamento del manubrio) e danneggiare i cuscinetti e le sedi di scorrimento.
La complessità della serie sterzo risiede nelle sue molteplici parti che lavorano in sinergia: piste (ralla), cuscinetti, calotte (inferiori, superiori, filettate), rondelle e controdadi. La corretta installazione e manutenzione di questi componenti sono essenziali per garantire la sicurezza e la longevità della bicicletta.
L'evoluzione verso serie sterzo integrate, dove le sedi dei cuscinetti sono ricavate direttamente nel telaio, semplifica l'estetica ma può rendere più complessa la reperibilità dei cuscinetti specifici. Tuttavia, la loro semplicità strutturale e la possibilità di regolare finemente gli angoli di sterzo, anche se con incrementi minimi, dimostrano l'incessante ricerca di ottimizzazione delle prestazioni e della guidabilità nel design delle biciclette.
