L'attuatore della valvola wastegate è un componente fondamentale nei motori turbocompressi, responsabile della regolazione della pressione di sovralimentazione. La sua corretta funzionalità è cruciale per le prestazioni, l'efficienza e l'affidabilità del motore. In questo articolo, esploreremo in dettaglio l'attuatore wastegate, con un focus specifico sui modelli Fiat Punto, Mito, Idea e Musa, analizzando le diverse tipologie, i problemi comuni e le soluzioni disponibili.
Il Ruolo dell'Attuatore Wastegate nei Motori Turbocompressi

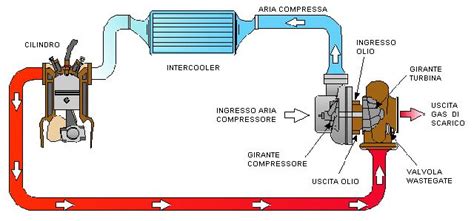

Il turbocompressore è un dispositivo che sfrutta i gas di scarico del motore per azionare una turbina, la quale a sua volta mette in rotazione un compressore. Il compressore forza più aria nel motore, aumentando la potenza e l'efficienza. Tuttavia, un'eccessiva pressione di sovralimentazione può danneggiare il motore. È qui che entra in gioco la valvola wastegate.
La wastegate è una valvola che permette a parte dei gas di scarico di bypassare la turbina del turbocompressore, riducendo così la velocità di rotazione della turbina e, di conseguenza, la pressione di sovralimentazione. L'attuatore della wastegate è il meccanismo che controlla l'apertura e la chiusura di questa valvola. In pratica, quando la pressione di sovralimentazione raggiunge un livello predeterminato, l'attuatore apre la wastegate per rilasciare i gas di scarico in eccesso, impedendo che la pressione salga troppo.
Il corretto funzionamento dell'attuatore è essenziale per gestire i requisiti specifici di sovralimentazione di un veicolo. Un attuatore ben funzionante garantisce una migliore risposta del motore e un controllo più preciso della potenza erogata.
Tipologie di Attuatori Wastegate: Meccanici ed Elettronici
Esistono principalmente due tipologie di attuatori wastegate: meccanici (o pneumatici) e semi-elettronici.
Gli attuatori meccanici sono i più comuni e funzionano tramite la pressione del collettore di aspirazione. Quando la pressione supera una certa soglia, una membrana all'interno dell'attuatore si deforma, aprendo la wastegate. Sono caratterizzati da una molla predeterminata che stabilisce la pressione minima regolata.

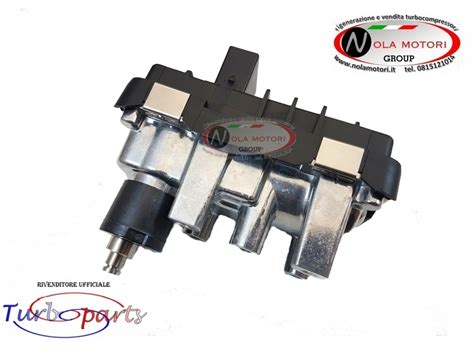

Gli attuatori semi-elettronici, come suggerisce il nome, combinano elementi meccanici con componenti elettronici. Questi attuatori offrono una maggiore precisione e flessibilità nella regolazione della pressione di sovralimentazione, grazie all'integrazione di sensori e attuatori controllati dalla centralina del motore (ECU).
Attuatori Aftermarket e Personalizzazione
Aziende come Forge Motorsport sono state pionieristicamente nel campo della progettazione e produzione di attuatori turbo sostitutivi in alluminio ricavato dal pieno in due pezzi. Questi prodotti offrono un'alternativa agli attuatori di serie, spesso con possibilità di personalizzazione.
Quando si installa un attuatore turbo Forge, si è in grado di mettere a punto e gestire i propri specifici requisiti di sovralimentazione. Questo consente una migliore risposta e un migliore controllo del motore. Gli attuatori aftermarket sono generalmente costruiti con una molla dell'attuatore predeterminata adatta o leggermente superiore ai livelli di boost di fabbrica. Su richiesta, l'attuatore può essere assemblato con una molla più forte per i veicoli elaborati e dove è richiesto un livello di sovralimentazione più elevato. Questo aspetto è fondamentale per i proprietari di veicoli modificati che cercano di ottimizzare le prestazioni del loro motore turbocompresso.
I componenti interni sigillati a membrana sono la selezione predefinita per questi attuatori, ma i clienti hanno ora la possibilità di componenti interni sigillati con pistone, offrendo ulteriore robustezza e durata.
È importante notare che Forge Motorsport, né alcuno dei suoi distributori autorizzati, può assumersi alcuna responsabilità per eventuali effetti negativi derivanti dall'installazione e dalla messa a punto di questo prodotto su un veicolo il cui sistema di gestione del motore, sia di fabbrica che aftermarket, non è in grado di consentire il livello di regolazione desiderato. Questo sottolinea l'importanza di una corretta installazione e calibrazione, possibilmente da parte di professionisti qualificati.
Veicoli Interessati e Codici Turbo
Diversi modelli Fiat, Alfa Romeo e Lancia sono equipaggiati con turbocompressori che utilizzano attuatori wastegate. La compatibilità dell'attuatore dipende dal tipo di turbocompressore installato.
Modelli con Turbo IHI di Serie:
- Fiat 500 T-Jet
- Fiat Grande Punto T-Jet (incluse versioni Abarth)
- Abarth T-Jet
- Alfa Mito T-Jet
Per i modelli Fiat 595 e 695, la situazione è leggermente più complessa:
- Fiat 595 145BHP
- Fiat 595 Trofeo 160BHP
- Fiat 595 Turismo 165BHP
- Fiat 595 Competizione 180BHP
- Fiat 695 Rivale 180BHP
Questi modelli possono avere di serie il turbo IHI o Garrett. In caso di modello 595/695 con turbo IHI di serie, è consigliabile selezionare l'opzione FMACF500 (IHI turbo) quando si cerca un attuatore sostitutivo aftermarket.
Codici Turbo e Veicoli Correlati (per Attuatori Semi-Elettronici con Sostituzione Sensore Corsa):
I seguenti codici turbo sono associati a veicoli che potrebbero beneficiare della riparazione dell'attuatore wastegate semi-elettronico con sostituzione del sensore corsa:
Codici Turbo: 766924-0001, 784521-0001, 803956-0001, 787274-0001, 803958-0001, 781351-0001, 788290-0001
Veicoli interessati:
- Alfa Romeo 147 / Mito 1.6 MJT 120CV
- Alfa Romeo 147 / 159 / Giulietta 2.0 JTD 170CV
- Alfa Romeo Mito 2.0 JTD 225CV
- Fiat Idea / Bravo / Grande Punto 1.6 MJT 120CV
- Fiat Freemont 2.0 JTD 170CV
- Fiat Bravo 2.0 JTD 225CV
- Lancia Delta / Musa 1.6 MJT 120CV
- Lancia Delta 2.0 JTD 225CV
Attenzione! È fondamentale sottolineare che la wastegate va tarata sulla turbina con strumentazione idonea dopo qualsiasi intervento o sostituzione. Una taratura errata può compromettere seriamente le prestazioni e l'affidabilità del turbocompressore e del motore.
COS'È E COME FUNZIONA LA WASTEGATE DEL TURBO? CON DANNY LAZZARIN

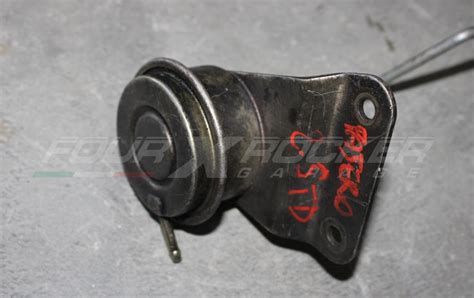

Problemi Comuni dell'Attuatore Wastegate e Soluzioni
Gli attuatori wastegate, essendo sottoposti a stress termici e meccanici elevati, possono presentare diversi problemi nel tempo.
Usura e Malfunzionamento nei Motori Twinair
A giudizio di alcuni esperti, il motore Twinair potrebbe rientrare nella lunga lista dei motori afflitti da un problema sistematico relativo alla wastegate. La struttura motoristica a doppio cilindro genera elevatissime pulsazioni dei gas di scarico. Questi gas, eccitando in modo non lineare la turbina, generano una sovralimentazione a "singulto", ovvero con picchi molto elevati a fronte di un lungo periodo. Questo processo scatena delle fortissime usure del sistema di regolazione del turbo (denominato wastegate). Queste usure, nonostante l'irrobustimento dei singoli componenti, portano a veloce rottura l'intero sistema. I materiali utilizzati e i trattamenti termici applicati sono quanto di meglio sia oggi possibile effettuare, eppure il sistema giunge a forte usura in breve tempo.
Sintomi di un Attuatore Difettoso
I sintomi di un attuatore wastegate malfunzionante possono includere:
- Perdita di potenza: Il motore potrebbe non raggiungere la piena potenza, soprattutto ad alti regimi.
- Sovralimentazione irregolare: Sensazione di "singulto" o picchi di potenza seguiti da cali improvvisi.
- Rumori anomali: Fischio o sibilo proveniente dal turbocompressore.
- Spia motore accesa: L'ECU potrebbe rilevare un'anomalia nella pressione di sovralimentazione e accendere la spia.
- Codici di errore specifici: Come il "codice guasto P022" menzionato da SAITO.
Rimedi e Manutenzione Preventiva
L'unico rimedio efficace per problemi di usura avanzata, specialmente nei motori Twinair, è la riparazione preventiva utilizzando materiali nobili. Questa azione dovrebbe inserirsi nel piano di manutenzione di questo motore, come potrebbe essere ad esempio la sostituzione della cinghia di distribuzione.
SAITO suggerisce di intervenire nella sostituzione del leverismo della wastegate con il presentarsi dell'anomalia avente "codice guasto P022". Un intervento tempestivo eviterà che la rottura del sistema wastegate pregiudichi l'affidabilità dell'intero gruppo turbocompressore.
Per gli attuatori semi-elettronici, la riparazione spesso comporta la sostituzione del sensore corsa, un componente chiave per il controllo elettronico della valvola. È cruciale che qualsiasi riparazione o sostituzione sia eseguita da personale qualificato e con strumentazione idonea per la taratura.
Offerte per i Professionisti dei Ricambi
Per i professionisti del settore, esistono "Accoppiate Vincenti", ovvero offerte che combinano componenti complementari per la riparazione o l'upgrade del sistema turbocompresso, facilitando l'approvvigionamento e garantendo la compatibilità tra i vari pezzi. Questo approccio integrato può ottimizzare i tempi e i costi di intervento, offrendo soluzioni complete ai clienti finali.
