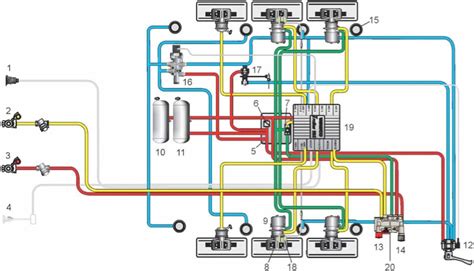

I sistemi pneumatici rappresentano una pietra angolare nell'automazione moderna, sfruttando la potenza dell'aria compressa per generare movimento e forza. Al termine di un sistema pneumatico, cilindri e attuatori funzionano quando l'aria compressa viene forzata al loro interno, spostando un pistone e dando vita al movimento desiderato. Questi dispositivi sono apprezzati per la loro semplicità, la capacità di generare movimenti lineari e/o rotatori accurati, e la robustezza che li rende idonei anche in ambienti difficili, caratterizzati da temperature estreme.
Il Principio di Funzionamento degli Attuatori Pneumatici
Il cuore del funzionamento di un attuatore pneumatico risiede nella sua capacità di convertire l'energia dell'aria o del gas compressi in un movimento meccanico. L'attuatore pneumatico utilizza l'aria compressa per agire su un pistone all'interno del cilindro al fine di creare il movimento richiesto, ad esempio il serraggio o lo spostamento di un carico lungo un percorso lineare. Questa conversione è fondamentale per regolare uno o più elementi di controllo finale, riducendo l'interazione umana con i meccanismi interni di un sistema e promuovendo l'automazione.
Attuatori Pneumatici a Semplice Effetto e a Doppio Effetto
Gli attuatori o i cilindri pneumatici generalmente rientrano in una di queste due categorie, a seconda del tipo di applicazione, della forza o del movimento richiesti, delle dimensioni del lavoro e dell'accuratezza o del controllo previsti.
Un cilindro pneumatico o attuatore a semplice effetto ha un "ingresso" dove l'aria entra e spinge il pistone in una sola direzione. Il pistone viene quindi riportato alla posizione originale da una molla interna. Questi cilindri pneumatici hanno una corsa limitata e sono quindi utili per operazioni più lente, dove non è richiesta una movimentazione rapida in entrambe le direzioni.
Gli attuatori a doppio effetto, al contrario, dispongono di due ingressi per l'aria compressa, permettendo di controllare il movimento del pistone in entrambe le direzioni, sia in avanzamento che in ritorno. Questa caratteristica li rende ideali per applicazioni che richiedono maggiore velocità e controllo sul ciclo completo del movimento.
Attuatori Pneumatici Lineari e Rotanti
Il movimento generato dagli attuatori pneumatici può essere di due tipi principali: lineare o rotatorio.
Attuatori Pneumatici Lineari
Un attuatore pneumatico lineare utilizza una forza di compressione esterna, come aria o gas compressi, per spostare un pistone all'interno di un cilindro cavo e creare pressione. Il risultato è un movimento rettilineo, essenziale per applicazioni come il posizionamento, il bloccaggio o la spinta di oggetti. La loro semplicità costruttiva e la robustezza li rendono adatti per una vasta gamma di settori.

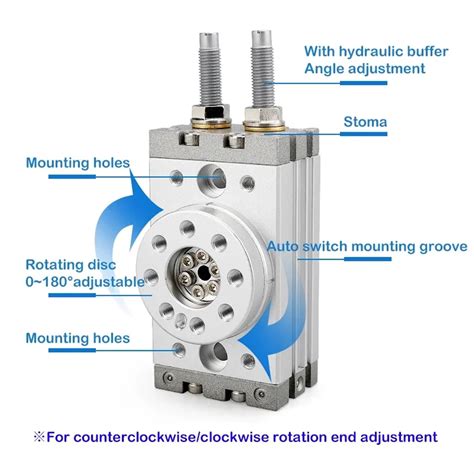

Attuatori Pneumatici Rotanti
Un attuatore pneumatico rotante è un cilindro pneumatico utilizzato specificamente per fornire una rotazione o un movimento angolare. Questo tipo di attuatore consente una corsa in un movimento oscillante attraverso un angolo definito, tipicamente fino a 270 o 360 gradi, a seconda del design. Gli attuatori rotanti sono essenziali in applicazioni che richiedono la rotazione di valvole, la manipolazione di oggetti con orientamento specifico o la movimentazione di piccoli angoli per posizionamenti precisi.
Cos'è un attuatore pneumatico? | Tipi e applicazioni
Il tipo e le caratteristiche dell'attuatore di cui si ha bisogno sono dettate dall'applicazione specifica. I cilindri o attuatori sono disponibili in una gamma che varia dal diametro di 8 mm a 320 mm, e svolgono funzioni diverse a seconda di ciò che è richiesto dall'impianto o dal macchinario.
Fattori Chiave nella Scelta degli Attuatori Pneumatici
La selezione dell'attuatore pneumatico più adatto richiede l'attenta considerazione di diversi fattori.
Requisiti di Pressione e Portata
È fondamentale considerare ciò che si desidera dall'attuatore pneumatico o cilindro in termini di forza e velocità. I requisiti di pressione e portata dell'aria compressa devono essere adeguati per garantire che l'attuatore possa eseguire il movimento desiderato con la forza e la velocità appropriate. Una pressione insufficiente può comportare prestazioni scadenti, mentre una pressione eccessiva potrebbe causare usura prematura o danni.
Ambiente Operativo
Grazie agli sviluppi nella resistenza alla corrosione, i cilindri pneumatici e gli attuatori possono essere utilizzati a temperature estreme e in ambienti ostili. Materiali speciali e trattamenti superficiali, come la verniciatura poliuretanica a polveri che garantisce alta resistenza alla corrosione, sono spesso impiegati per migliorare la durabilità e la longevità di questi componenti in condizioni gravose, ad esempio, in presenza di umidità, polveri o agenti chimici.
Tipo di Movimento e Forza Richiesta
Come già accennato, la scelta tra semplice effetto e doppio effetto dipende dal tipo di applicazione, dalla forza o dal movimento richiesti, dalle dimensioni del lavoro e dall'accuratezza o dal controllo previsti. Per applicazioni che richiedono un movimento controllato in una sola direzione e un ritorno passivo, il semplice effetto è sufficiente. Per un controllo attivo e una maggiore velocità in entrambe le direzioni, il doppio effetto è la scelta ottimale.
Confronto con gli Attuatori Elettrici
Se è vero che gli attuatori pneumatici ed elettrici hanno usi simili, non sono direttamente intercambiabili in tutti i settori. Gli attuatori elettrici, a differenza di quelli pneumatici che funzionano grazie all'aria pressurizzata, operano grazie all'elettricità. Sono costituiti da una vite, un accoppiatore e un motore: la vite gira e muove un dado, che fa spostare la biella o il carrello del carico.
Esistono differenze sostanziali che influenzano la scelta tra i due tipi.
Costo
Generalmente, gli attuatori pneumatici hanno costi iniziali inferiori rispetto a quelli elettrici. Questa differenza di costo iniziale può essere un fattore decisivo, specialmente per sistemi con un numero elevato di attuatori.
Prestazioni
Negli attuatori pneumatici, la velocità e la spinta sono collegate: all'aumentare di una aumenta anche l'altra. Gli attuatori pneumatici possono fornire forza e velocità di movimento elevate se utilizzati in applicazioni di controllo del movimento lineare. Un vantaggio significativo è che non risentono di problemi di surriscaldamento anche se impiegati in applicazioni caratterizzate da utilizzo intensivo, a differenza di alcuni motori elettrici.
Funzionalità e Affidabilità
In termini di funzionalità, l'attuatore pneumatico è considerato altamente affidabile. Questo è dovuto soprattutto all'elevato controllo che può essere mantenuto sulla conversione del gas in energia. La semplicità costruttiva e il minor numero di componenti elettronici contribuiscono anche a una maggiore robustezza e minore necessità di manutenzione in alcuni contesti.
Igiene
Gli attuatori pneumatici sono spesso il dispositivo più idoneo per l'utilizzo in applicazioni in cui l'igiene è essenziale. Ciò è garantito dall'utilizzo dell'aria rispetto ai fluidi: l'aria compressa è infatti priva di sostanze chimiche nocive e quindi protegge l'applicazione dalla contaminazione, rendendoli ideali per settori come l'alimentare, il farmaceutico e il medicale.
Applicazioni degli Attuatori Pneumatici Rotanti
Gli attuatori pneumatici, e in particolare quelli rotanti, trovano impiego in una vasta gamma di settori industriali grazie alla loro versatilità, affidabilità e capacità di operare in condizioni difficili. Sono particolarmente comuni nei sistemi di automazione di fabbrica, dove la movimentazione e il posizionamento precisi sono cruciali.
Macchinari per l'Imballaggio e la Produzione
In questi settori, gli attuatori pneumatici sono utilizzati per posizionare o spostare parti o strumenti e svolgere attività di "prelievo e posizionamento". Ad esempio, possono essere impiegati per orientare prodotti su una linea di assemblaggio, sigillare confezioni o azionare meccanismi di spinta e bloccaggio. La loro velocità e la capacità di operare in cicli intensivi senza surriscaldamento li rendono ideali per la produzione ad alto volume.
Settore Farmaceutico
Nel campo farmaceutico, dove l'igiene è di primaria importanza, gli attuatori pneumatici sono preferiti. L'utilizzo di aria compressa, priva di contaminanti, garantisce che i processi di produzione e confezionamento non siano compromessi da agenti esterni, contribuendo a mantenere gli elevati standard di pulizia richiesti. Vengono utilizzati in macchine per il riempimento, la chiusura e il controllo qualità.
Lavorazione del Legno e della Plastica
Le macchine per la lavorazione del legno e della plastica, inclusa l'iniezione della gomma e la lavorazione del vetro, sfruttano gli attuatori pneumatici per compiti come il serraggio, l'apertura e la chiusura di stampi, il posizionamento di pezzi e l'azionamento di utensili di taglio. La robustezza e la resistenza ad ambienti con polveri o temperature variabili sono vantaggi significativi in questi contesti.
Mezzi di Trasporto
Nel campo dei mezzi di trasporto, come le applicazioni ferroviarie e aeronautiche, gli attuatori pneumatici sono impiegati per azionare sistemi di porte, valvole, freni e altri meccanismi che richiedono movimenti affidabili e potenti in spazi spesso ristretti e in condizioni operative estreme. La loro capacità di mantenere elevate prestazioni in un ampio intervallo di temperature li rende adatti per queste applicazioni critiche.
Standard e Trattamenti per Attuatori Pneumatici
L'industria degli attuatori pneumatici è caratterizzata da una forte attenzione agli standard e alla qualità. Aziende come Mec Fluid 2 producono una vasta gamma di attuatori pneumatici a supporto delle diverse esigenze di configurazione e secondo standard ampiamente adottati o internazionali (ISO). Questi standard garantiscono l'intercambiabilità dei componenti, la compatibilità e la sicurezza operativa.
Gli attuatori pneumatici di più comune utilizzo adottano un trattamento superficiale, come la verniciatura poliuretanica a polveri, che garantisce alta resistenza alla corrosione. Questo trattamento è cruciale per estendere la vita utile dell'attuatore, specialmente in ambienti aggressivi o esposti a elementi corrosivi. La resistenza alla corrosione, unita alla capacità di operare in un'ampia gamma di temperature, da quelle più rigide a quelle più elevate, rende i cilindri pneumatici e gli attuatori strumenti versatili e duraturi per l'automazione industriale.
In sintesi, gli attuatori pneumatici rotanti, insieme ai loro omologhi lineari, costituiscono un elemento insostituibile nell'ingegneria dell'automazione moderna. La loro capacità di convertire l'aria compressa in movimento meccanico, la loro robustezza, l'affidabilità e la versatilità li rendono una soluzione efficace per una moltitudine di applicazioni industriali, contribuendo significativamente all'efficienza e alla sicurezza dei processi produttivi.
