La navigazione in mare aperto richiede affidabilità e precisione, specialmente quando si tratta dei sistemi di bordo. L'autopilota è uno di questi componenti cruciali, e quando insorgono problemi, come quelli legati alla regolazione della frizione, possono compromettere seriamente la sicurezza e il comfort della navigazione. Questo articolo si propone di esplorare in dettaglio le problematiche comuni relative alla frizione dell'autopilota Raymarine Autohelm 6000 (o modelli simili come il 6000+ e il 6002), analizzando le possibili cause e fornendo soluzioni pratiche basate sull'esperienza degli utenti e sulle conoscenze tecniche.
Comprendere i Componenti Fondamentali dell'Autopilota
Prima di addentrarci nei dettagli della regolazione della frizione, è utile definire alcuni termini e componenti chiave che saranno menzionati nel corso dell'articolo.
La carenna, nota anche come opera viva, rappresenta la porzione dello scafo di un'imbarcazione che si trova al di sotto della linea di galleggiamento. La sua forma e le sue caratteristiche sono fondamentali per le prestazioni idrodinamiche dell'unità.
Il giardinetto di un'imbarcazione è la zona compresa tra il traverso e la poppa. Si distinguono il giardinetto di sinistra e il giardinetto di dritta, termini che descrivono rispettivamente le due sezioni laterali della poppa.
Il moto ondoso può essere caratterizzato da onde di notevole sviluppo sia in senso orizzontale che verticale, ma che non necessariamente frangono. Questo tipo di mareggiata pone sfide specifiche alla tenuta di rotta di un'imbarcazione.
La prua, o prora (termine più arcaico), si riferisce all'insieme delle strutture nella parte anteriore dello scafo di un'imbarcazione.
Il Power-trim, o più semplicemente trim, è un meccanismo, che può essere manuale, idraulico o elettrico, utilizzato per regolare l'albero elica rispetto allo specchio di poppa. Questo sistema è più comunemente associato alle imbarcazioni a motore, ma il principio di regolazione è rilevante per comprendere la meccanica di alcuni sistemi di bordo.
WOT è un acronimo che sta per Wide Open Throttle, utilizzato per indicare la posizione dell'acceleratore al massimo.
Il Problema della Frizione che si Allenta: Cause Comuni
Uno dei problemi più frequentemente riscontrati con l'autopilota Autohelm 6000 riguarda la frizione che, anziché mantenere saldamente il timone, tende a cedere o a mollarsi, specialmente sotto l'effetto delle vibrazioni o di un moto ondoso più pronunciato. Questo può manifestarsi in diversi modi: il timone non rimane bloccato, l'autopilota segnala un problema o semplicemente non riesce a mantenere la rotta impostata.
Una causa comune, come riportato da diversi utenti, è legata al montaggio errato del sistema di innesto del timone. In un montaggio corretto, per inserire il timone, è necessario abbassare una leva che, per effetto della gravità, dovrebbe rimanere nella posizione abbassata. Se, al contrario, il sistema è montato in modo tale da richiedere di alzare la leva per l'innesto, le vibrazioni durante la navigazione possono facilmente causare il suo sgancio, portando al cedimento della frizione.
Un altro fattore critico può essere la serraggio della vite a brugola della leva. Questa vite è essenziale per mantenere la corretta tensione e posizione della leva di innesto. Se allentata, può contribuire al problema di sgancio.
Indagine sui Componenti Meccanici Interni
Analizzando più a fondo i meccanismi interni, si scopre che anche piccoli componenti usurati possono causare malfunzionamenti significativi. In alcuni casi, si è riscontrato che i due spessori in plastica situati sotto l'ingranaggio della cinghia dentata si erano "accartocciati". Questi spessori hanno una funzione di contrasto con l'ingranaggio stesso. Quando deformati, possono interferire con il corretto funzionamento dell'ingranaggio, causando lo scatto indesiderato della leva della frizione. La loro corretta posizione e integrità sono quindi fondamentali per il mantenimento della frizione innestata.
La cinghia dentata stessa è un componente soggetto a usura. Una cinghia che presenta un punto di usura prossima alla rottura, o che ha perso la sua elasticità originale, può influenzare il tensionamento e l'efficacia della frizione. La sostituzione di una cinghia usurata con una nuova, identica per dimensioni e passo dei denti, è spesso una soluzione efficace. Ad esempio, una cinghia con specifiche P/N= D19, lunga 750 mm, con 10 mm di altezza e 150 denti con passo 5, può essere un ricambio adeguato.
È importante notare che le cinghie originali, spesso di colore giallino, possono avere una qualità superiore rispetto a quelle standard disponibili in commercio. Queste cinghie originali sono talvolta dotate di un rivestimento in nylon e rinforzi in kevlar o acciaio, che conferiscono maggiore elasticità e durabilità. L'uso di cinghie non originali, sebbene possa risolvere il problema immediato, potrebbe richiedere aggiustamenti più significativi nella regolazione della frizione, come portare la camma al minimo per compensare la diversa elasticità.
La Regolazione dell'Eccentrico della Frizione
Un elemento chiave nella regolazione della frizione è l'eccentrico. Questo componente, spesso azionato da una piccola vite a brugola, permette di regolare la tensione e la forza con cui la frizione si innesta. La sua corretta impostazione è cruciale: se troppo lasco, la frizione non terrà; se troppo stretto, potrebbe rendere difficile l'innesto o causare usura prematura.
Quando si sostituisce una cinghia o si interviene sulla meccanica, potrebbe essere necessario regolare questo eccentrico. La difficoltà risiede spesso nella comprensione di come agisce questo meccanismo. L'obiettivo è trovare un equilibrio tale che, a leva abbassata, la ruota scorra liberamente ma con una resistenza adeguata, e che la leva rimanga saldamente in posizione senza richiedere uno sforzo eccessivo per l'innesto. Una regolazione fine è spesso necessaria, intervenendo gradualmente sulla vite a brugola.
Alcuni utenti hanno riscontrato che, anche dopo aver regolato l'eccentrico al minimo, la leva si abbassa con troppa forza o la ruota non scorre liberamente. Questo suggerisce che la regolazione dell'eccentrico potrebbe non essere l'unica variabile in gioco, o che sia necessario un approccio più sistematico. È importante verificare se l'eccentrico presenta una maggiore distanza a 3/4 della sua corsa anziché al minimo, e comprendere come questa geometria influenzi la tensione.
Problemi Elettrici e di Alimentazione
Oltre alle problematiche meccaniche, è fondamentale considerare anche gli aspetti elettrici del sistema autopilota. Un malfunzionamento potrebbe derivare da problemi di alimentazione o dalla protezione del sistema.
Il Computer di Rotta Tipo 300, ad esempio, è protetto da un fusibile da 25 amp. La presenza di questo fusibile è essenziale per prevenire danni al computer in caso di sovraccarico o cortocircuito. Se il fusibile è bruciato, il computer non riceverà alimentazione e l'autopilota non funzionerà correttamente.
Il fusibile deve essere installato sul cavo di alimentazione, solitamente nell'interruttore del quadro elettrico di bordo. Anche se esiste un fusibile interno al computer, è meno probabile che si guasti. Se il controller, anche in modalità "StandBy", mostra indicazioni di rotta, ciò suggerisce che il computer è attivo, riceve alimentazione e la sua bussola fluxgate funziona regolarmente. Questo indica che i fusibili sono probabilmente integri e che la comunicazione tra computer e controller è funzionante, almeno in un senso.
Cablaggi e Connessioni: La Spina Dorsale del Sistema
Un aspetto spesso sottovalutato, ma di fondamentale importanza, riguarda i cablaggi tra il computer e l'attuatore. Questi collegamenti sono la spina dorsale del sistema autopilota, trasmettendo i comandi dal computer all'attuatore che governa il timone.
I cablaggi tipici prevedono quattro fili: due di sezione maggiore per il motore dell'attuatore e due più piccoli per la frizione. È cruciale verificare che questi fili siano ben collegati, privi di corrosione o danni, e che la loro integrità sia garantita. Un cablaggio difettoso, anche se i singoli componenti sembrano funzionare, può impedire la corretta trasmissione dei segnali, portando a un mancato movimento del timone nonostante le indicazioni di rotta cambino alla pressione dei tasti.

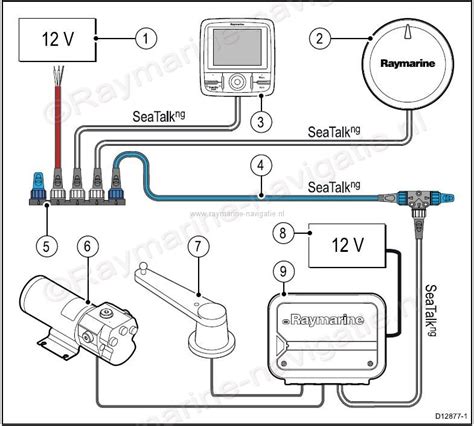

Autopilota (Raymarine)
In casi in cui l'indicazione di rotta cambia alla pressione dei tasti (ad esempio, +10), ma il timone non si muove, e si ha la certezza che i fili della frizione e del motore siano ben collegati, è necessario indagare ulteriormente. L'attuatore stesso potrebbe funzionare, come suggerito da un tecnico che, pur proponendo la sostituzione di gran parte del sistema, aveva escluso l'attuatore come componente difettoso.
Lo Stadio di Potenza e l'Attuatore: Un Binomio Critico
La faccenda dello stadio di potenza è un'area che può generare preoccupazione. Lo stadio di potenza è la sezione del sistema responsabile di fornire l'energia necessaria al motore dell'attuatore per muovere il timone. Un malfunzionamento in questa fase può impedire all'attuatore di ricevere la corrente sufficiente, anche se i comandi di innesto della frizione sono correttamente trasmessi.
È possibile verificare se il problema risiede nell'attuatore o nello stadio di potenza misurando con un tester la tensione sui fili di comando del motore. Questa misurazione diretta permette di determinare se il problema è a monte (stadio di potenza) o a valle (attuatore).
Considerazioni sulla Compatibilità dei Componenti
Nel contesto di riparazioni o sostituzioni, la compatibilità tra i diversi componenti del sistema autopilota è un fattore da non trascurare. Ad esempio, l'uso di un controllore ST6002 per comandare un computer Tipo 300 è una configurazione che richiede attenzione. Come evidenziato da alcuni manuali, una scheda ST6002 può di per sé costituire un intero autopilota. Se un riparatore, non disponendo di ricambi per un modello più vecchio (come un ST6000+), sostituisce la scheda con una di un ST6002, è fondamentale assicurarsi che l'integrazione sia corretta e che non crei conflitti o malfunzionamenti.
Un Approccio Sistematico alla Diagnosi
Affrontare i problemi della frizione dell'autopilota Autohelm 6000 richiede un approccio metodico e paziente. Ecco una sequenza di passaggi consigliati:
- Ispezione Visiva e Meccanica: Controllare il montaggio della leva di innesto, assicurandosi che si abbassi per innestare e rimanga in posizione per gravità. Verificare il serraggio della vite a brugola della leva. Esaminare l'integrità degli spessori in plastica sotto l'ingranaggio della cinghia dentata.
- Valutazione della Cinghia: Verificare lo stato della cinghia dentata. Se usurata o danneggiata, procedere alla sostituzione con una cinghia di dimensioni e passo corretti. Considerare la qualità dei ricambi.
- Regolazione dell'Eccentrico: Se necessario, procedere alla regolazione dell'eccentrico della frizione, cercando il giusto equilibrio tra facilità di innesto e tenuta.
- Controllo Elettrico: Verificare l'integrità dei fusibili, in particolare quello da 25 amp associato al Computer di Rotta Tipo 300. Controllare i cablaggi tra il computer e l'attuatore, assicurandosi che siano ben collegati e privi di danni.
- Verifica dello Stadio di Potenza e dell'Attuatore: Utilizzare un tester per misurare la tensione sui fili di comando del motore dell'attuatore, al fine di diagnosticare eventuali problemi allo stadio di potenza o all'attuatore stesso.
- Compatibilità dei Componenti: Se sono stati effettuati interventi di sostituzione di schede o controller, verificare la piena compatibilità del sistema.
Considerazioni Finali e Filosofia Nautica
La manutenzione e la risoluzione dei problemi dei sistemi di bordo come l'autopilota sono parte integrante dell'esperienza nautica. Ogni imbarcazione, come un Sun Odyssey 45.2 menzionato in una discussione tecnica, presenta le sue peculiarità, e a volte "Jenneau segue una logica particolare". Comprendere il funzionamento dei propri strumenti e affrontare i problemi con pazienza e metodo non solo risolve le criticità tecniche, ma rafforza anche la confidenza e la sicurezza in mare.
Ricordare che "dopo la tempesta, viene sempre sereno" è un mantra utile non solo per le condizioni meteorologiche, ma anche per le sfide tecniche che si presentano a bordo. La vela, come filosofia di vita, insegna l'importanza della resilienza, dell'osservazione e della capacità di adattamento, qualità che si rivelano preziose anche nella gestione di un sistema di autopilota che richiede una regolazione della frizione precisa.
