L'albero a camme è un componente essenziale dei motori a scoppio, un vero e proprio direttore d'orchestra che regola il "respiro" del motore, orchestrando il movimento delle valvole che definiscono le fasi cruciali del motore a 4 tempi. La sua funzione è quella di garantire che le valvole di aspirazione e scarico si aprano e si chiudano al momento giusto, permettendo al motore di aspirare la miscela aria/carburante e di espellere i gas combusti.
Il Funzionamento e l'Anatomia delle Camme
Le camme, protuberanze sagomate sull'albero, sono il fulcro del meccanismo. La misura di quanto la camma "sporge" rispetto all'asse dell'albero a camme, nota come alzata (o "lift"), determina di quanto si sposta la valvola. Maggiore è l'alzata, maggiore è l'apertura della valvola, consentendo un flusso maggiore di gas.
La forma della camma, invece, è indicativa sulla durata del movimento della valvola. Una camma "appuntita" sposta la valvola velocemente ma la tiene aperta per meno tempo, privilegiando regimi elevati e reattività. Al contrario, una camma più arrotondata e "piena" la muove più dolcemente e per più tempo, ottimizzando la coppia a bassi regimi e l'efficienza. Questa interazione tra alzata e durata è fondamentale per definire le caratteristiche di erogazione di potenza del motore.
I motori delle automobili sono praticamente tutti a 4 tempi e, di conseguenza, le valvole devono muoversi ogni due giri dell'albero motore. Questo perché le varie fasi - aspirazione, compressione, scoppio e scarico - si sviluppano in due rotazioni complete dell'albero motore. L'albero a camme, quindi, gira a metà della velocità dell'albero motore, garantendo che ogni valvola apra e chiuda una volta per ciclo completo del motore.
Trasmissione del Movimento: Dalle Camme alle Valvole
Le camme possono agire sulle valvole in diversi modi. Il sistema più comune prevede che le camme vengano periodicamente in contatto con i bicchierini, piccole capsule metalliche che poggiano direttamente sullo stelo della valvola. Alternativamente, le camme possono spingere i bilancieri, piccole leve con un'estremità vincolata mentre l'altra muove la valvola.
Questo posizionamento dell'albero a camme in testa alla testata, noto come "Overhead Camshaft" (OHC), offre un vantaggio sostanziale rispetto ai sistemi più datati con albero a camme nel basamento. Non c'è bisogno delle aste (pushrod) che portano il movimento delle camme fino alla testata. Le aste sono infatti componenti pesanti e la loro inerzia, ad alti regimi di rotazione, impedisce loro di seguire fedelmente il profilo delle camme, limitando le prestazioni del motore. Eliminando le aste, si riduce la massa in movimento e si consente al motore di raggiungere regimi di rotazione più elevati e prestazioni migliori.
Come funziona il motore di un'auto
Usura e Malfunzionamenti dell'Albero a Camme
Come ogni componente meccanico in costante movimento e contatto con altre parti, le camme e i loro elementi di contatto (bicchierini o bilancieri) sono soggetti a una certa usura. Sebbene una certa usura sia ineliminabile nel tempo, un deterioramento eccessivo può alterare la fasatura del motore, con conseguenze significative sulle prestazioni.
I segnali di un'usura eccessiva dell'albero a camme o dei suoi componenti includono una perdita di potenza, scoppiettii allo scarico e nel collettore di aspirazione, particelle metalliche nell'olio motore (che indicano un'usura significativa e la necessità di un'immediata ispezione) e mancate accensioni in uno o più cilindri. In questi casi, è fondamentale intervenire tempestivamente per evitare danni maggiori al motore.
L'Era Digitale: Sensori e Variatori di Fase
L'avanzata dei controlli elettronici nei motori ha rivoluzionato anche la gestione dell'albero a camme. Oggi, un sensore dedicato monitora costantemente la posizione dell'albero a camme rispetto a quella dell'albero a gomiti. Questo sensore è cruciale per la centralina motore, che utilizza queste informazioni per ottimizzare la fasatura e il funzionamento complessivo del propulsore.
Se questo sensore dovesse funzionare male, si accenderà probabilmente una spia di avaria motore sul cruscotto. Le conseguenze non si limitano a un calo di potenza e un peggioramento nel consumo di carburante, ma anche il cambio automatico potrebbe manifestare incertezze, compromettendo la fluidità della guida.

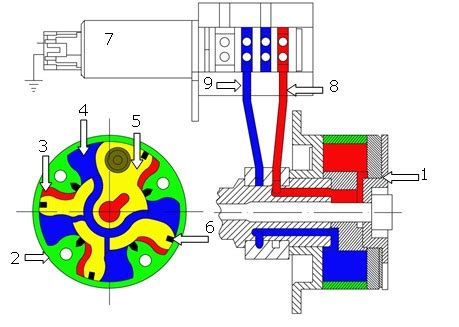

Un'altra innovazione sempre più diffusa sono i variatori di fase. Questi dispositivi, spesso integrati nella puleggia che aziona l'albero a camme, consentono di ruotare l'albero a camme di qualche grado rispetto alla puleggia stessa. Questa variazione dinamica del diagramma della distribuzione migliora l'erogazione di potenza e i consumi. Modificando la fasatura delle valvole in base al regime del motore e al carico, i variatori di fase permettono al motore di esprimere il massimo delle sue potenzialità in ogni condizione di guida, ottimizzando sia le prestazioni ad alti regimi che l'efficienza a bassi regimi.
Queste tecnologie moderne sottolineano l'importanza crescente dell'albero a camme, non più solo un componente meccanico passivo, ma un elemento attivo e controllato elettronicamente per massimizzare l'efficienza e le prestazioni dei motori automobilistici contemporanei. La continua ricerca e sviluppo in questo campo promette ulteriori miglioramenti nella gestione del "respiro" del motore, rendendoli sempre più potenti, puliti ed efficienti.
