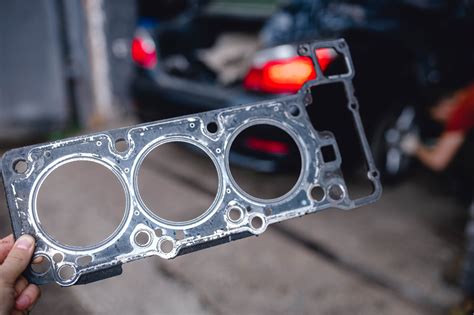

La guarnizione della testata è un componente di vitale importanza all'interno del motore di un veicolo, fungendo da sigillo cruciale tra il blocco motore e la testata stessa. Questo elemento, spesso realizzato in acciaio multistrato (MLS) rivestito in gomma, deve resistere a condizioni estreme, inclusi sbalzi termici che possono raggiungere i 250°C e pressioni elevate generate dalla combustione interna. La sua funzione è molteplice e imprescindibile: sigillare le camere di combustione, prevenire la fuoriuscita dei fluidi del motore e impedire che acqua e olio entrino in contatto, preservando le proprietà lubrificanti dell'olio motore e il corretto funzionamento del sistema di raffreddamento.
Storicamente, le guarnizioni erano fabbricate con materiali come rame o leghe contenenti grafite. Con l'evoluzione dei motori moderni, caratterizzati da un elevato potere di combustione, la necessità di guarnizioni più robuste ha portato all'adozione dell'acciaio multistrato, composto da due a cinque strati sottili di acciaio. Nonostante la loro attuale resistenza, le guarnizioni della testata rimangono soggette a usura e deterioramento, e una loro compromissione può innescare una serie di problematiche al motore, che, se non risolte tempestivamente, possono condurre a danni gravi e costosi.
Perché la Guarnizione della Testata si Brucia o si Danneggia?
La guarnizione della testata è sottoposta continuamente a forti stress meccanici, chimici e, soprattutto, termici. La testata può raggiungere infatti temperature estremamente elevate. Questa esposizione costante a condizioni estreme, combinata con l'invecchiamento del materiale e le vibrazioni del motore, può portare al cedimento della guarnizione. Diverse cause possono contribuire al deterioramento e alla rottura della guarnizione:
- Surriscaldamento del Motore: Questa è una delle cause più comuni. Un motore che si surriscalda eccessivamente per un periodo prolungato può causare la deformazione della testata e del blocco motore, mettendo sotto stress la guarnizione e portandola a cedere. Il surriscaldamento può essere dovuto a un sistema di raffreddamento inefficiente, un livello basso di liquido refrigerante, un termostato difettoso o una pompa dell'acqua malfunzionante.
- Difetti di Fabbricazione o Installazione: Sebbene meno comuni con le tecnologie moderne, un difetto di fabbricazione nella guarnizione stessa o un'installazione non corretta durante la produzione o una precedente riparazione possono comprometterne l'integrità. Il serraggio non uniforme dei bulloni della testata, ad esempio, può creare punti di pressione non equilibrati, accelerando il deterioramento.
- Età e Chilometraggio: Come ogni componente meccanico, la guarnizione della testata ha una vita utile. Con l'avanzare degli anni e l'accumulo di chilometri, il materiale della guarnizione può degradarsi, perdendo la sua elasticità e capacità di tenuta.
- Cambiamenti Repentini di Temperatura: Anche se progettata per resistere a temperature elevate, bruschi e frequenti sbalzi termici possono contribuire all'affaticamento del materiale della guarnizione, specialmente in condizioni di guida estreme o con un motore non mantenuto correttamente.
- Uso di Liquidi non Corretti: L'utilizzo di liquidi refrigeranti non conformi alle specifiche del produttore o di acqua semplice invece del refrigerante appropriato può causare corrosione e danni alla guarnizione nel tempo.
Sintomi di una Guarnizione della Testata Danneggiata
Individuare tempestivamente una guarnizione della testata danneggiata è fondamentale per evitare guasti più gravi, come il surriscaldamento del motore o addirittura il rischio di fusione. È importante conoscere i sintomi che indicano che la guarnizione della testata perde per poter porre rimedio al problema tempestivamente e limitare l'inattività della macchina. I segnali da tenere sotto controllo includono:
1. Fumo Bianco dal Tubo di Scarico
Uno dei sintomi più evidenti di una guarnizione della testata compromessa è l’emissione di fumo bianco dal tubo di scarico. Questo accade perché il refrigerante che fluisce nella camera di combustione brucia e rilascia fumo bianco. Questo fenomeno è spesso più evidente all'avvio del motore freddo e può diminuire man mano che il motore si riscalda, ma non scompare del tutto.
2. Bollicine nel Vaso di Espansione o nel Radiatore
Un altro segnale da non sottovalutare è la presenza di bollicine nel vaso di espansione del sistema di raffreddamento o nel radiatore. Queste sono causate dai gas della camera di combustione che penetrano nel sistema di refrigerazione attraverso la guarnizione danneggiata. Queste bollicine sono un chiaro indicatore che i gas di scarico stanno entrando nel circuito di raffreddamento.
3. Surriscaldamento del Motore
Un motore che tende a surriscaldarsi più del normale potrebbe avere una perdita di compressione causata dalla guarnizione della testata danneggiata. Quando la sigillatura della guarnizione della testata è fusa, può perdere refrigerante, il che implica che il motore non è in grado di raffreddarsi come dovrebbe. Il surriscaldamento è uno dei pericoli principali di azionare un motore con una guarnizione della testata fusa. Se il motore perde refrigerante attraverso una guarnizione della testata che perde, è probabile che si surriscaldi e incorra in ulteriori danni.
CAPIRE SE È ROTTA LA GUARNIZIONE DI TESTA SOLO GUARDANDO LE CANDELE SI PUÒ FARE ? MOTORE FIAT FIRE
4. Livello del Liquido Refrigerante Basso Senza Perdite Esterne Evidenti
Se il livello del liquido refrigerante diminuisce senza che siano presenti bollicine e senza perdite esterne visibili, il motore potrebbe perdere refrigerante nei cilindri del blocco motore. Questo indica che il refrigerante sta bruciando o evaporando all'interno del motore, ma non ci sono sversamenti all'esterno. Se invece il problema deriva da una perdita esterna nel circuito di raffreddamento, le bollicine potrebbero non essere presenti.
5. Olio Motore Lattiginoso (Emulsione Acqua-Olio)
Un altro modo per identificare una guarnizione della testata danneggiata è controllare l’olio motore. Se il guasto della guarnizione della testata causa la perdita di refrigerante nei passaggi di ritorno dell'olio, l'olio motore può assumere un aspetto lattiginoso o color caffè latte. Questo fenomeno è particolarmente pericoloso perché compromette le proprietà lubrificanti dell’olio motore, aumentando il rischio di danni ai componenti interni del propulsore. Quando l'olio del motore si miscela con il refrigerante, si diluisce e non è in grado di offrire il livello necessario di lubrificazione, che può causare danni al motore impossibili da riparare.
6. Perdita di Potenza e Funzionamento Irregolare del Motore
Se la guarnizione della testata è perforata, può causare una perdita di pressione nella camera di combustione e la potenza del motore diminuisce. Una guarnizione della testata gravemente compromessa può causare una perdita di compressione così significativa da rendere il funzionamento del motore irregolare, con cali di prestazioni, esitazioni in accelerazione e un minimo instabile. I cilindri del motore, che dovrebbero funzionare in sinergia per spostare la macchina, non riescono più a generare la stessa forza.
7. Perdite Esterne di Olio o Refrigerante
La perdita di fluido dal motore potrebbe essere refrigerante o olio fuoriuscito da una crepa nella guarnizione della testata. Queste perdite sono visibili all'esterno del motore, spesso sotto forma di macchie di liquido sul terreno sotto il veicolo o residui umidi sulla superficie esterna del blocco motore o della testata.
Diagnosi Approfondita e Pericoli di Non Agire
Per confermare la diagnosi di una guarnizione della testata danneggiata, è possibile eseguire un test della tenuta del motore sotto pressione. Questo test verifica la presenza di perdite di pressione nelle camere di combustione o nel sistema di raffreddamento, fornendo una conferma definitiva del problema. Un test di compressione del motore può anche rivelare una significativa perdita di compressione in uno o più cilindri, indicando un malfunzionamento della guarnizione.
I principali pericoli di azionare un motore con una guarnizione della testata fusa comprendono, come già menzionato, il surriscaldamento e i danni irreparabili. Ignorare i sintomi e continuare a guidare con una guarnizione della testata compromessa porta inevitabilmente a un aggravamento della situazione, trasformando un problema riparabile in un guasto catastrofico che potrebbe richiedere la sostituzione dell'intero motore. Più si rimanda la riparazione, più saranno i danni da riparare, con costi che aumentano esponenzialmente.
Sostituzione della Guarnizione della Testata: Una Guida Generale
La sostituzione della guarnizione della testata è un'operazione complessa che richiede precisione e competenze specifiche. Si consiglia vivamente di affidarsi a professionisti qualificati, come quelli delle officine PuntoPRO, per questo tipo di intervento. Tuttavia, per fornire un'idea del processo, di seguito riportiamo una guida generale per la sostituzione della guarnizione della testata di un motore. È fondamentale consultare sempre il manuale della macchina per informazioni specifiche sul proprio motore, poiché le procedure possono variare considerevolmente.
1. Preparazione e Smontaggio Preliminare
Prima di iniziare, assicurarsi che il motore sia freddo. Scollegare la batteria, scaricare il liquido refrigerante e l'olio motore. Rimuovere tutti i componenti che ostruiscono l'accesso alla testata, come il collettore di aspirazione, il collettore di scarico, i tubi del refrigerante e dell'olio, e la cinghia di distribuzione (o catena).
2. Rimozione della Testata
Allentare e rimuovere i bulloni della testata seguendo la sequenza e le istruzioni specifiche del produttore. Questa sequenza è cruciale per prevenire la deformazione della testata. Una volta rimossi i bulloni, sollevare con attenzione la testata dal blocco motore. Questo può richiedere l'uso di attrezzi specifici.
3. Rimuovere la Vecchia Guarnizione della Testata
Con la testata rimossa, la vecchia guarnizione sarà visibile e potrà essere rimossa. Spesso sarà attaccata al blocco motore o alla testata stessa.
4. Pulizia e Ispezione delle Superfici
Questa è una fase critica. Pulire accuratamente le superfici di contatto della testata e del blocco motore. Rimuovere la ruggine, i residui della vecchia guarnizione o i detriti. Utilizzare un detergente industriale se necessario, facendo attenzione a non graffiare le superfici. La regolarità di funzionamento delle superfici della testata e del blocco motore ha un impatto significativo sulle prestazioni della guarnizione della testata.
5. Verifica della Presenza di Difformità e Distorsioni
È essenziale verificare la presenza di difformità e distorsioni sia sulla testata che sul blocco motore. Essa può essere determinata utilizzando il metodo del righello e dello spazio di luce. Collocare il dispositivo per testare il righello sulla superficie e visualizzare in controluce. Spostare lo strumento sui fori del perno da lato a lato e da sopra a sotto. Eventuali difformità sono visibili dalla luce che riflette tramite gli spazi. Se le superfici sono deformate, potrebbe essere necessaria una rettifica della testata o, nei casi più gravi, la sostituzione dei componenti.
6. Posizionamento della Nuova Guarnizione della Testata
Posizionare con attenzione la nuova guarnizione della testata. Collocarla perfettamente sopra ogni foro del cilindro allineando le caratteristiche con quelle del blocco motore e premendola uniformemente in modo che sia posizionata correttamente. Se necessario, spostare leggermente la guarnizione della testata mentre la si preme per assicurarsi che tutti gli angoli e i bordi laterali siano installati sulle apposite superfici; ma non applicare forza eccessiva! Una volta allineata correttamente, la guarnizione della testata verrà installata facilmente. Se qualcosa non appare regolare, verificare che la parte sia adeguata alla macchina e/o verificare nuovamente la presenza di difformità o distorsioni.
7. Installazione della Testata e Nuovi Bulloni
Riposizionare la testata sul blocco motore. Installare nuovi bulloni della testata, poiché i bulloni vecchi possono essersi allungati o indeboliti. Avvitare i bulloni uniformemente fino al necessario, ma prestare attenzione a non stringere eccessivamente. La scelta corretta dei bulloni e l'applicazione della procedura di serraggio corretta svolgono un ruolo vitale nel conseguire l'adesione necessaria. Ecco perché è importante seguire sempre le istruzioni del produttore. Le specifiche di coppia per le guarnizioni della testata variano da motore a motore. È di fondamentale importanza rispettare le specifiche corrette del motore per evitare perdite. Per i modelli di motori più comuni è possibile trovare le impostazioni di coppia corrette nei cataloghi specializzati o contattando i fornitori. Se hai dubbi su come trovare le specifiche per il tuo motore, non esitare a contattare i consulenti di vendita per ulteriore assistenza.
8. Riassemblaggio e Riserramento Post-Utilizzo
Riassemblare tutti i componenti rimossi in precedenza, assicurandosi di collegare correttamente tutti i tubi, i fili e le cinghie. Riempire il sistema di raffreddamento con il liquido appropriato e l'olio motore con il tipo e la quantità raccomandati dal produttore. In alcuni motori, quando la guarnizione della testata è stata sostituita, la testa del cilindro deve essere riserrata dopo circa 50 ore di uso del motore. Consultare il manuale di assistenza per istruzioni specifiche sul motore.
Le officine PuntoPRO offrono una vasta gamma di guarnizioni della testata adatte ai motori delle più disparate macchine, oltre a utili strumenti e accessori, come detergenti industriali o chiavi dinamometriche, necessari per un intervento a regola d'arte.
