Arduino e la Guida Autonoma: Un Viaggio nel Futuro della Mobilità

La strada verso la guida autonoma è un percorso affascinante, ricco di sfide tecnologiche ed economiche, ma che promette di rivoluzionare il modo in cui ci muoviamo. Sebbene le auto che guidano completamente da sole siano ancora in una fase di sviluppo avanzato, i sistemi di assistenza alla guida (ADAS) sono già una realtà concreta, rendendo i nostri viaggi più sicuri e confortevoli. Questo articolo esplora le fondamenta di questa tecnologia, partendo da progetti accessibili con Arduino per arrivare ai complessi sistemi che definiscono i veicoli autonomi di oggi e di domani.

Le Basi della Robotica Automobilistica con Arduino

Per chi desidera intraprendere il percorso nella costruzione di veicoli robotici, Arduino rappresenta un eccellente punto di partenza. La gestione della velocità dei motori, ad esempio, può essere controllata da un dispositivo esterno. Esistono due approcci principali: la determinazione e trasmissione continua dei valori tramite un potenziometro, o l'incremento/decremento del valore di velocità tramite la pressione di un pulsante. Per garantire un'uniformità nello schema, la funzione map() è fondamentale per ridurre i valori analogici letti, ad esempio da un joystick, in intervalli gestibili per la trasmissione via radio.

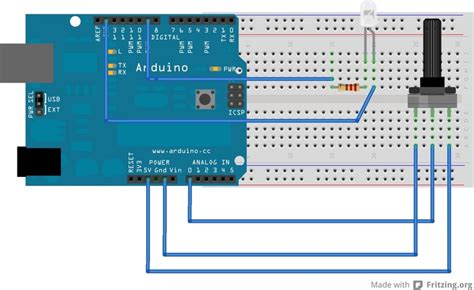

Il convertitore analogico-digitale integrato in Arduino fornisce valori a 10 bit, ossia compresi tra 0 e 1023. La posizione centrale di un mini-joystick si attesta intorno a 511. Dividendo questo valore per 100, un joystick può fornire due valori distinti (direzione x e y) compresi tra 0 e 10, o, utilizzando la funzione map(), tra 1 e 9. Questi valori sono sufficienti per definire la velocità e la direzione di un veicolo robotico.

Considerando un controller con due joystick, come quelli inclusi nel kit del braccio robotico Mini 4DOF, si può optare per un codice di trasmissione a quattro cifre (ad esempio, da 1111 a 9999) per una maggiore flessibilità. La prima cifra può rappresentare la direzione y del joystick sinistro, la seconda la direzione x dello stesso joystick. Le cifre rimanenti possono essere assegnate a un secondo joystick opzionale o a pulsanti dedicati.

Il controllo della velocità dei motori avviene tramite la Modulazione di Larghezza d'Impulso (PWM). Il valore del "duty cycle", un numero a 8 bit, varia da 0 a 255 (2^8 - 1). Applicando una tensione tra 0 e 6V a un motore, si osserva che fino a circa 1.5V il motore non mostra segni di vita, ma inizia a ronzare consumando corrente in modo inefficiente. A partire da 2.4-3V, il motore inizia a girare. È cruciale evitare tensioni inferiori a circa 2.4V, impostando l'ingresso a 0 per prevenire usura e consumo energetico inutili.

Per quanto riguarda l'alimentazione, quattro batterie AA da 1.5V forniscono 6V, sufficienti per i piccoli motori gialli. Tuttavia, per un'alimentazione più robusta, specialmente per il microcontrollore e altri componenti, è consigliabile un portabatterie per 6 batterie AA, che eroga 7.2V, o due batterie agli ioni di litio che, a piena carica, superano gli 8V.

Architetture di Controllo: Motor Shield e Comunicazione

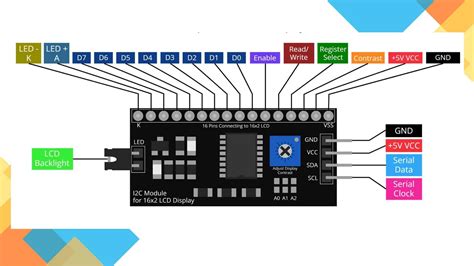

Per pilotare più motori contemporaneamente, specialmente in configurazioni che richiedono una gestione precisa, si ricorre a schede aggiuntive chiamate "Motor Shield". Il Motor Shield V2, ad esempio, permette di controllare fino a quattro motori utilizzando il bus I2C. I pin SDA (Serial Data) e SCL (Serial Clock) vengono collegati rispettivamente agli ingressi analogici A4 e A5 di Arduino. Adafruit fornisce librerie software dedicate per semplificare l'integrazione.

Indipendentemente dalla versione del Motor Shield (V1 o V2), è buona norma saldare connettori aggiuntivi. Questi permettono in futuro di collegare facilmente trasmettitori/ricevitori Bluetooth o a 433 MHz, nonché vari sensori, ampliando notevolmente le capacità del robot.

Un'alternativa per il controllo remoto, soprattutto in ambienti con buona visibilità, è l'uso di un ricevitore a infrarossi (IR). Con un telecomando IR e un ricevitore come quello di Funduino, è possibile controllare il robot. Il ricevitore IR necessita di alimentazione dai pin 3 e 4, e il segnale viene letto dal pin 2.

Nel codice, la funzione loop() riceve il segnale IR. I tasti freccia (su/giù) modificano la prima cifra del codice di controllo motore (che definisce, ad esempio, la velocità del motore destro), mentre i tasti freccia sinistra/destra influenzano la seconda cifra (velocità del motore sinistro). Il tasto "X" può essere programmato per arrestare completamente il veicolo con un codice predefinito (es. 5555). Le terze e quarte cifre rimangono inizialmente non utilizzate.

La funzione motor(), definita dall'utente, elabora il codice ricevuto e imposta i livelli di velocità per i motori destro e sinistro. Sebbene il controllo IR funzioni bene in condizioni ottimali, la forte luce solare può interferire con la ricezione. Questo è uno dei motivi che spingono verso soluzioni di radiocomando più affidabili.

Dai Microcontrollori ai Microcomputer: Raspberry Pi vs. Arduino

La scelta del "cervello" per un veicolo robotico dipende dalle esigenze del progetto. Un microcomputer come il Raspberry Pi offre una notevole potenza di calcolo su un telaio compatto. I modelli con Wi-Fi e Bluetooth integrati sono particolarmente vantaggiosi per il controllo remoto e la trasmissione di dati video da una telecamera. La programmazione avviene in Python, un linguaggio molto diffuso, ma l'avvio del sistema operativo (Raspberry Pi OS, basato su Linux) richiede circa un minuto. Un altro svantaggio del Raspberry Pi è la necessità di un alimentatore stabile a 5V.

Al contrario, un microcontrollore basato su ATmega 328, come l'Arduino Uno o Nano, offre un avvio del sistema molto più rapido, solitamente entro un secondo dall'accensione. Il programma caricato non viene dimenticato e può iniziare immediatamente a gestire gli input, senza la necessità di avviare un sistema operativo da una scheda microSD. La tensione di ingresso può variare tra 5 e 9 volt, rendendolo più flessibile per l'alimentazione da batterie.

Per applicazioni che richiedono un'elevata corrente o la gestione di componenti esterni, i microcontrollori come Arduino necessitano di circuiti aggiuntivi per amplificare il segnale di controllo. L'integrato L293D, ad esempio, funge da "ponte H", permettendo di alimentare i motori con una tensione esterna (es. 6 o 9 volt) e di invertire la polarità per cambiare il senso di marcia. La gestione della velocità avviene tramite PWM, come già discusso.

I Livelli dell'Autonomia: Dalla Guida Assistita alla Completa Autonomia

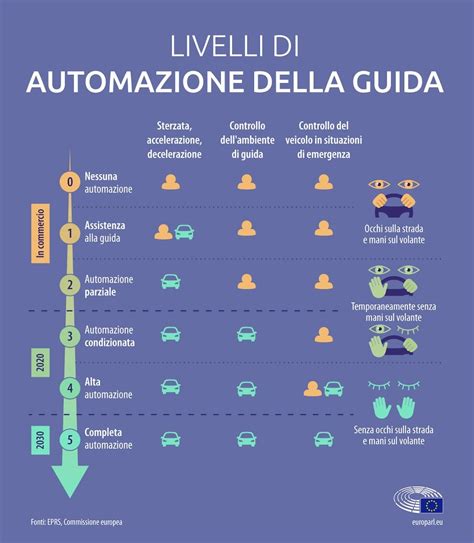

Il concetto di "guida autonoma" non è monolitico. La Society of Automotive Engineers (SAE) ha definito una scala di "Livelli di Autonomia" (standard J3016) per classificare le capacità dei veicoli:

• Livello 0: Nessuna automazione. Il conducente umano controlla tutte le funzioni di guida.
• Livello 1: Guida assistita. Il veicolo integra singole funzioni di assistenza alla guida, come il cruise control adattivo o il mantenimento di corsia. L'attenzione è sulla comodità e sulla riduzione della fatica del conducente.
• Livello 2: Automazione parziale. Il veicolo può gestire contemporaneamente sterzo e accelerazione/frenata in determinate condizioni. Tuttavia, il conducente deve rimanere vigile e pronto a intervenire. La maggior parte delle auto con "autopilota" attualmente sul mercato rientra in questa categoria.
• Livello 3: Guida autonoma limitata. Il veicolo può guidare autonomamente in specifiche condizioni operative (es. traffico autostradale). Il conducente può distogliere l'attenzione, ma deve essere pronto a riprendere il controllo quando richiesto dal sistema.
• Livello 4: Guida autonoma elevata. Il veicolo può gestire tutte le funzioni di guida in determinate condizioni operative e aree geografiche (es. robotaxi in zone designate). L'intervento umano non è richiesto in queste condizioni.
• Livello 5: Guida autonoma completa. Il veicolo è in grado di guidare autonomamente in tutte le condizioni e in qualsiasi luogo, senza la necessità di un conducente umano. Volante e pedali potrebbero non essere presenti.

Attualmente, la maggior parte dei veicoli commerciali si colloca tra il Livello 2 e il Livello 3. Anche sistemi avanzati come l'Autopilot di Tesla sono considerati Livello 2, poiché richiedono la supervisione costante del conducente. Le auto di Livello 3, come alcune versioni della Mercedes-Benz Classe S, stanno iniziando a fare la loro comparsa, ma la loro diffusione è vincolata a normative più stringenti.

La Tecnologia Dietro la Guida Autonoma

I veicoli a guida autonoma sono il risultato dell'integrazione sofisticata di hardware e software.

Sensori: Gli Occhi e le Orecchie del Veicolo

Per percepire l'ambiente circostante, i veicoli autonomi si affidano a una suite di sensori avanzati:

• Telecamere: Forniscono informazioni visive dettagliate, utili per riconoscere segnali stradali, corsie, pedoni e altri veicoli. La loro efficacia può essere compromessa da condizioni di scarsa illuminazione o meteo avverso.
• Radar (Radio Detection and Ranging): Utilizza onde radio per rilevare oggetti e misurare la loro distanza, velocità e direzione. Funziona efficacemente in diverse condizioni meteorologiche e di illuminazione.
• LiDAR (Light Detection and Ranging): Impiega impulsi laser per creare una mappa tridimensionale dettagliata dell'ambiente circostante. Offre alta risoluzione e precisione nella misurazione delle distanze, ma può essere influenzato da nebbia o pioggia intensa.
• Sensori a Ultrasuoni: Utilizzati principalmente per il rilevamento di ostacoli a corto raggio, come durante le manovre di parcheggio.

Oltre a questi sensori esterni (esterocettivi), i veicoli sono dotati di sensori interni (propriocettivi) che monitorano lo stato dinamico del veicolo, come la velocità delle ruote, l'angolo di sterzata, l'accelerazione e la posizione GPS.

Software e Intelligenza Artificiale

I dati grezzi raccolti dai sensori vengono elaborati da complessi algoritmi software, spesso basati sull'Intelligenza Artificiale (IA) e sul Machine Learning (ML). Questi algoritmi sono responsabili di:

• Percezione: Interpretare i dati dei sensori per costruire una rappresentazione accurata dell'ambiente circostante.
• Localizzazione: Determinare la posizione esatta del veicolo sulla mappa.
• Pianificazione del Percorso: Definire la traiettoria ottimale e sicura per raggiungere la destinazione.
• Controllo del Veicolo: Eseguire le azioni necessarie (sterzata, accelerazione, frenata) per seguire il percorso pianificato.

Inoltre, tecnologie come la comunicazione Vehicle-to-Vehicle (V2V) e Vehicle-to-Infrastructure (V2I) permettono ai veicoli di scambiare informazioni con altri veicoli e con le infrastrutture stradali (semafori, segnaletica intelligente), migliorando la sicurezza e l'efficienza del traffico.

Sfide e Prospettive Future

Nonostante i rapidi progressi, la piena realizzazione della guida autonoma presenta ancora diverse sfide:

• Normative e Legislazione: L'adeguamento dei codici della strada e la definizione di quadri normativi chiari a livello internazionale sono passi cruciali. Paesi come Germania e Regno Unito stanno già sperimentando legislazioni per i livelli di autonomia superiori.
• Sicurezza e Affidabilità: Garantire la sicurezza in tutte le condizioni operative, inclusi scenari imprevisti e condizioni meteorologiche avverse, è una priorità assoluta. La robustezza contro attacchi informatici (hacking) è un'altra preoccupazione fondamentale.
• Infrastrutture: La diffusione su larga scala dei veicoli autonomi richiederà infrastrutture adeguate, come una copertura capillare delle reti 5G e città intelligenti (smart cities).
• Costi: La tecnologia necessaria per la guida autonoma è ancora costosa, rendendo i veicoli completamente autonomi accessibili solo a una nicchia di mercato per ora.
• Accettazione Sociale: Superare la diffidenza del pubblico e costruire fiducia nella tecnologia è essenziale per la sua adozione diffusa.

I veicoli a guida autonoma promettono di trasformare radicalmente la mobilità, offrendo vantaggi significativi in termini di sicurezza stradale, efficienza del traffico e accessibilità per persone anziane, disabili o prive di patente. Sebbene il cammino sia ancora lungo, la direzione è chiara: il futuro del trasporto sarà sempre più automatizzato.
