Assonometria Automobili: Creare Viste 3D Dettagliate con DWG

L'assonometria è una tecnica di rappresentazione grafica fondamentale nel campo della progettazione e dell'ingegneria, particolarmente utile per visualizzare oggetti tridimensionali su un piano bidimensionale. Nel contesto dei disegni DWG (formato di file utilizzato da AutoCAD e altri software CAD), la creazione di viste assonometriche di automobili permette di ottenere una comprensione profonda della loro forma, proporzioni e dettagli costruttivi, andando oltre la semplice rappresentazione bidimensionale. Questo articolo esplora le metodologie e gli strumenti per realizzare disegni assonometrici efficaci di automobili, sfruttando le potenzialità dei software CAD.

Comprendere i Fondamenti dell'Assonometria

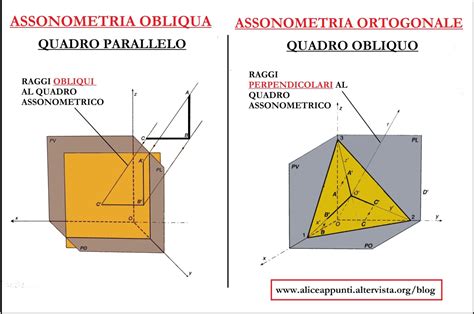

L'assonometria è un tipo di proiezione assiale utilizzata in disegno tecnico. Essa proietta un oggetto tridimensionale su un piano bidimensionale, mantenendo le proporzioni lungo gli assi principali, sebbene con distorsioni. Le assonometrie si distinguono principalmente in due categorie: ortogonali e oblique.

Assonometrie Ortogonali

Nelle assonometrie ortogonali, i raggi di proiezione sono perpendicolari al piano di proiezione. Questo tipo di assonometria è ulteriormente suddiviso in base agli angoli formati dai tre assi cartesiani (X, Y, Z) sul piano di proiezione:

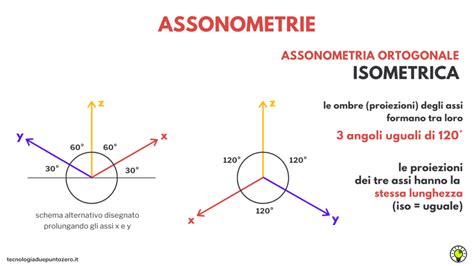

• Assonometria Isometrica: I tre assi cartesiani formano angoli uguali tra loro sul piano di proiezione (tipicamente 120°). Le scale lungo i tre assi sono identiche. Questo tipo di assonometria è ampiamente utilizzato per la sua semplicità e per la percezione equilibrata dell'oggetto.
• Assonometria Dimetrica: Due degli angoli formati dagli assi sono uguali, mentre il terzo è diverso. Le scale lungo gli assi possono variare, ma due sono identiche.
• Assonometria Trimetrica: Tutti e tre gli angoli formati dagli assi sono diversi tra loro, così come le scale lungo gli assi. Questo offre la massima flessibilità nella rappresentazione, ma richiede una maggiore attenzione nella definizione degli angoli e delle scale.

Assonometrie Oblique

Nelle assonometrie oblique, i raggi di proiezione non sono perpendicolari al piano di proiezione. Un piano dell'oggetto è disegnato in vera grandezza e gli altri assi sono inclinati rispetto a questo. Le assonometrie oblique sono meno comuni per la rappresentazione di automobili rispetto a quelle ortogonali, ma possono essere utili in specifici contesti di progettazione per enfatizzare determinate caratteristiche.

Strumenti CAD per la Creazione di Assonometrie di Automobili

I software CAD come AutoCAD offrono una suite di comandi e funzionalità progettati per semplificare la creazione di disegni tridimensionali e le loro proiezioni assonometriche.

Gestione delle Viste e del Sistema di Coordinate Utente (UCS)

La gestione accurata delle viste e del Sistema di Coordinate Utente (UCS) è cruciale per creare assonometrie precise.

• Comando PVISTA [VPOINT] e DDVPOINT: Questi comandi permettono di definire il punto di vista da cui osservare il modello 3D. Il cursore, posizionato sopra una sorta di mirino, aiuta a individuare il punto di vista desiderato. È possibile ruotare la vista attorno ai tre assi cartesiani per ottenere l'angolazione desiderata. L'inserimento di valori specifici può definire con precisione l'orientamento della vista.
• Sistemi di Coordinate Utente (UCS): Il comando DDUCS permette di creare, salvare e gestire diversi Sistemi di Coordinate Utente. La possibilità di definire un nuovo UCS tramite opzioni come 3 (3punti), E (entità), V (Vista), X/Y/Z o G [W] (Globale [World]) consente di allineare il sistema di coordinate con le facce dell'oggetto o con direzioni specifiche, facilitando il disegno di elementi complessi. L'opzione P (Precedente) permette di tornare all'UCS precedente, semplificando la navigazione tra diverse configurazioni.

Comandi di Modellazione 3D e Proiezione

Una volta impostata la vista e l'UCS, si possono utilizzare comandi specifici per modellare l'automobile e ottenere le proiezioni desiderate.

• Estrusione e Comandi Correlati: La "estrusione" è un metodo semplice per creare forme tridimensionali da entità 2D. Il comando ELEV (Elevazione) imposta l'altezza di base e l'altezza corrente per le entità che verranno estruse perpendicolarmente al piano XY. Le entità così create rappresentano un solido 3D, ma senza la gestione automatica delle parti nascoste.
• Comando NASCONDE [HIDE]: Questo comando rimuove le linee nascoste dal disegno, offrendo una visualizzazione più realistica del modello 3D estruso. Tuttavia, va notato che i testi non estrusi non vengono nascosti, e le entità aperte vengono estruse solo nei loro contorni.
• Comandi di Trasformazione 3D: Comandi come ROTATE [ROTATE] e MIRROR3D sono essenziali per posizionare e orientare correttamente il modello dell'automobile. ROTATE3D permette di ruotare un'entità attorno a un asse specificato, visualizzato graficamente con un'entità verde. MIRROR3D consente di creare una copia speculare dell'oggetto lungo un asse definito da due punti.

Disegno Assonometrico 2D

Per chi necessita di una rappresentazione assonometrica direttamente in 2D, senza necessariamente passare per un modello 3D completo, esistono strumenti specifici:

• Comando DISEGNOASS [ISODRAFT]: Questo comando modifica automaticamente le impostazioni di snap e griglia per facilitare la creazione di angoli assonometrici. Offre tre modalità principali:
  • Destra: Allinea snap e griglia a 30° e 90°.
  • Sinistra: Allinea snap e griglia a 90° e 150°.
  • Alto: Allinea snap e griglia a 30° e 150°.Quando un piano assonometrico è attivo, il cursore e gli strumenti di disegno si allineano lungo gli assi assonometrici corrispondenti, permettendo di disegnare in un piano specifico e passare facilmente ad altri piani per completare il disegno. La pressione del tasto F5 o CTRL+E permette di ciclare tra i diversi piani assonometrici.
• Ellissi Assonometriche: Nel disegno assonometrico 2D, cerchi e curve vengono rappresentati come ellissi. L'opzione Cerchioass del comando ELLISSE è particolarmente utile quando un piano assonometrico è attivo (tramite DISEGNOASS o la variabile SNAPSTYL). Queste ellissi assonometriche rappresentano correttamente cilindri o fori paralleli agli assi assonometrici.

Tecniche Avanzate e Suggerimenti

La creazione di assonometrie dettagliate di automobili richiede l'applicazione di tecniche avanzate e l'adozione di buone pratiche.

Organizzazione del Disegno e Strutture Gerarchiche

Per gestire la complessità dei disegni di automobili, è consigliabile sfruttare elementi grafici e attributi per creare strutture gerarchiche. Un gruppo logico di elementi grafici e attributi permette di organizzare il disegno in modo efficiente. Le entità grafiche dovrebbero rimanere modificabili in qualsiasi momento senza perdere le informazioni associate.

Gestione delle Parti Nascoste e Rappresentazione

Sebbene il comando NASCONDE sia utile, per rappresentazioni di alta qualità è spesso necessario un approccio più sofisticato, soprattutto per evitare risultati incerti o l'uso esclusivo di linee. La costruzione di modelli 3D solidi e l'utilizzo di viste predefinite o la creazione di viste personalizzate sono metodi più robusti.

Utilizzo di Blocchi e Librerie

Per elementi ripetitivi come ruote, fari o componenti interni, l'uso di blocchi predefiniti può velocizzare notevolmente il processo di disegno. La creazione di librerie di blocchi specifici per componenti automobilistici può ottimizzare il flusso di lavoro.

Integrazione con Altre Tecnologie

La progettazione di automobili moderne spesso integra il disegno CAD con altre tecnologie. Ad esempio, la creazione di "TECHMAPS" (mappe tecnologiche) e "VIDEO-RIASSUNTI AI" (video riassuntivi generati con intelligenza artificiale) può facilitare la comprensione e la documentazione dei processi di progettazione e produzione. L'uso di simulatori interattivi (come quelli offerti da PhET) può aiutare a comprendere meglio i principi fisici che governano il design automobilistico.

Sfide e Soluzioni nella Rappresentazione Assonometrica

Un utente alle prime armi con AutoCAD potrebbe trovarsi in difficoltà nel creare viste assonometriche specifiche, come quella con un orientamento degli assi Z-X-Y di 90-120-150 rispetto al piano. Questo perché i software CAD non sempre offrono impostazioni predefinite per tutte le tipologie di assonometrie (monometrica, cavaliera, ecc.) con angoli arbitrari.

Definizione di Viste Personalizzate

La soluzione risiede nella capacità di definire manualmente il Sistema di Coordinate Utente (UCS) e la vista. Utilizzando i comandi DDUCS e PVISTA [VPOINT], è possibile impostare gli assi cartesiani e il punto di osservazione in modo da ottenere l'orientamento desiderato. Ad esempio, per ottenere un orientamento degli assi Z-X-Y di 90-120-150, potrebbe essere necessario creare un UCS personalizzato e poi impostare la vista in modo che gli assi del modello appaiano in quell'orientamento rispetto al piano di proiezione.

Comandi di Allineamento e Trasformazione 3D

Comandi come ALIGNA (ALLINEA) e ROTATE3D sono fondamentali. ALIGNA permette di allineare un oggetto con altri oggetti in 3D, specificando coppie di punti di origine e destinazione. ROTATE3D può essere utilizzato per ruotare il modello attorno agli assi definiti dall'UCS corrente o da un asse specificato, fino a raggiungere la prospettiva desiderata.

Il Concetto di "Matita Spezzata"

L'espressione "una matita spezzata" nel contesto del disegno assonometrico 2D si riferisce alla natura degli assi assonometrici nel disegno bidimensionale. Essi non sono perpendicolari tra loro come nel disegno a mano libera o in prospettiva, ma presentano angoli specifici (es. 30° e 90° nella vista isometrica) che simulano la tridimensionalità su un piano.

Conclusione Parziale

La creazione di assonometrie di automobili in DWG è un processo che richiede una solida comprensione dei principi del disegno tecnico e una buona padronanza degli strumenti offerti dai software CAD. Dalla gestione delle viste e degli UCS alla modellazione 3D e all'uso di comandi specifici per il disegno assonometrico 2D, ogni strumento contribuisce a produrre rappresentazioni accurate e informative. La capacità di definire viste personalizzate e di utilizzare tecniche avanzate è fondamentale per affrontare anche le richieste di progettazione più complesse.

Note sulla Gestione dei File e delle Versioni

Nel contesto della progettazione automobilistica, la gestione dei file DWG è di importanza capitale. L'uso di una nomenclatura chiara, la gestione delle revisioni e l'organizzazione dei file in cartelle strutturate sono pratiche essenziali per evitare errori e garantire la coerenza del progetto. L'integrazione con sistemi di gestione dei dati di progetto (PDM) può ulteriormente migliorare l'efficienza e la sicurezza nel lavoro collaborativo.

Impatto sulla Comunicazione del Design

Le viste assonometriche di automobili svolgono un ruolo cruciale nella comunicazione del design. Esse permettono a designer, ingegneri, produttori e clienti di visualizzare e valutare l'estetica, l'ergonomia e la funzionalità del veicolo in modo efficace. Una rappresentazione assonometrica ben eseguita può trasmettere la visione del designer in modo chiaro e convincente, facilitando il processo decisionale e riducendo il rischio di incomprensioni.

L'Evoluzione del Disegno Tecnico

L'evoluzione del disegno tecnico, dai metodi manuali all'uso di software CAD avanzati, ha rivoluzionato la progettazione automobilistica. Strumenti come la "estrusione", la gestione delle parti nascoste e la capacità di definire viste precise hanno reso possibile la creazione di modelli sempre più dettagliati e realistici. L'integrazione di tecnologie come l'intelligenza artificiale per la generazione di contenuti didattici (come i video riassuntivi AI) e la creazione di riviste digitali (ingCAD.tech Magazine) dimostrano la continua trasformazione del settore.

Considerazioni sulla Misurabilità e Scala

Sebbene le assonometrie ortogonali mantengano una certa misurabilità lungo gli assi, è importante ricordare che la rappresentazione su un piano 2D introduce inevitabilmente delle distorsioni percettive. Per questo motivo, le quotature precise e le specifiche tecniche dettagliate rimangono indispensabili nel disegno tecnico automobilistico, anche quando si utilizzano viste assonometriche per la visualizzazione. Il fattore di scala, se applicato in modo consistente durante la fase di plot, assicura che le dimensioni relative degli elementi siano rappresentate correttamente.
