Il corretto funzionamento del motore di qualsiasi veicolo è intrinsecamente legato alla precisione con cui la centralina elettronica (ECU) è in grado di gestire la miscela aria-carburante. Questo equilibrio delicato è fondamentale per ottimizzare le prestazioni, minimizzare i consumi e ridurre le emissioni inquinanti. Al centro di questo processo di calcolo vi è il sensore di flusso d'aria di massa, comunemente noto come debimetro o sensore MAF (Mass Air Flow sensor). Nel contesto di un Nissan Qashqai, in particolare con il diffuso motore diesel 1.5 dCi (codice motore K9K), un malfunzionamento di questo componente può manifestarsi con una serie di sintomi che ne compromettono seriamente l'efficienza e la guidabilità.
Comprendere il Ruolo Cruciale del Debimetro
Ogni motore a combustione interna, sia esso a benzina o diesel, necessita di una miscela precisa di aria e carburante per funzionare al meglio. Il debimetro è uno dei sensori più importanti a disposizione della centralina per stabilire quanto carburante serve al motore per funzionare al meglio. La sua funzione primaria è quella di misurare la quantità d'aria aspirata dal motore e di inviare questa informazione alla centralina elettronica. L'ECU, in base a questi dati, doserà di conseguenza la quantità di carburante da iniettare.
Il principio di funzionamento dei debimetri moderni si basa spesso su un sottile filo o una pellicola riscaldata elettricamente. Quando l'aria attraversa il sensore, la raffredda, e questa variazione di temperatura viene tradotta in una variazione della resistenza elettrica. Più aria entra nel motore, maggiore sarà l'effetto di raffreddamento sul sensore, e di conseguenza, la centralina riceverà un segnale più forte che indica la quantità precisa di aria aspirata.
Nel dettaglio, per i motori a benzina, la massa d'aria di aspirazione rappresenta il valore più importante per calcolare la massa di carburante necessaria. Nei motori diesel, il valore misurato ai carichi parziali viene utilizzato per controllare il ricircolo del gas di scarico (EGR), mentre a pieno carico serve a limitare l'emissione di fumo nero.
In passato, venivano utilizzati misuratori meccanici (VAF) che calcolavano il volume d'aria di aspirazione tramite una paletta a molla collegata a un resistore variabile. Attualmente, la maggior parte dei sensori MAF utilizza due tecnologie principali: a film caldo e a filo caldo. A differenza dei vecchi misuratori VAF, questi sensori non dispongono di parti in movimento e si servono della corrente elettrica per misurare la massa d'aria.
Il debimetro a filo caldo è dotato di un elemento di misura riscaldato elettricamente a una temperatura superiore a quella dell'aria di aspirazione (tipicamente tra i 75 e i 100 gradi Celsius). Quando il flusso d'aria attraversa l'elemento, lo raffredda, richiedendo una maggiore corrente elettrica per mantenerlo alla temperatura prefissata. Questo effetto di raffreddamento varia direttamente con la temperatura, la densità e l'umidità dell'aria in entrata.
Il principio di funzionamento del sensore MAF a film caldo è simile. Una sottile membrana viene riscaldata a una temperatura superiore a quella dell'aria di aspirazione. In assenza di flusso d'aria, il calore si dissipa per conduzione termica. Con la presenza di flusso d'aria, la dissipazione del calore aumenta proporzionalmente alla portata del flusso. I sistemi elettronici sono in grado di calcolare la massa d'aria misurando la corrente di riscaldamento richiesta.
Una variante del sensore MAF a film caldo è costituita da due elementi di misura con un elemento ceramico riscaldato posizionato tra di essi. L'elemento riscaldante della membrana sottile viene mantenuto a una temperatura costante superiore a quella dell'aria di aspirazione, indipendentemente dal flusso d'aria. Quando il motore è spento (senza flusso), il calore si distribuisce uniformemente ai due sensori, che misurano la stessa temperatura dell'aria. Quando il motore è in funzione, l'aria aspirata fluisce dal primo sensore verso il secondo, raffreddando il sensore 1 e riscaldandosi leggermente sopra l'elemento riscaldante, facendo sì che il sensore 2 si raffreddi meno rispetto al sensore 1. Per ridurre gli errori di misura causati dall'aria pulsante nel collettore di aspirazione, alcuni sensori MAF possiedono un sistema di rilevamento del riflusso: se l'aria torna indietro dal lato del motore, il sensore 2 si raffredda e il sensore 1 si riscalda.
Sintomi di un Debimetro Malfunzionante nel Nissan Qashqai
Un debimetro che non funziona correttamente può manifestarsi attraverso una serie di segnali che influenzano direttamente le prestazioni del veicolo. I sintomi tipici di un debimetro malfunzionante includono cali di potenza significativi, consumi di carburante anomali, accelerazioni irregolari e, molto spesso, l'accensione della spia motore sul cruscotto.
Nel caso specifico di un Nissan Qashqai, come segnalato da alcuni professionisti del settore, un problema al debimetro può manifestarsi in condizioni particolari. Ad esempio, dopo aver effettuato interventi significativi come la sostituzione della cinghia di distribuzione su un modello del 2009 con motore 1.5 dCi da 76 kW, il veicolo potrebbe non rendere come dovrebbe, dando la sensazione che la turbina non funzioni correttamente. Questo calo prestazionale è direttamente riconducibile a una miscela aria-carburante errata, causata da dati imprecisi inviati alla centralina dal sensore MAF.
Altri segnali possono includere vibrazioni del motore, specialmente in determinate marce e regimi di rotazione. Una Nissan Qashqai del 2017, ad esempio, è stata riscontrata avere problemi come l'accensione della spia del motore, perdita di potenza e vibrazioni del motore, in particolare in terza marcia sopra i 3.000 giri/min. In questi casi, la diagnostica ha spesso indicato un problema di flusso d'aria, anche se non sono stati riscontrati problemi nel collettore di aspirazione.
Quando il debimetro non funziona, è impossibile non accorgersi del problema. Il primo segnale che lancia l'auto si riconosce dall'accensione delle spie di avaria motore. Solo da questo segnale non si può capire se il debimetro non funziona, ma rivolgendosi in officina si scoprirà quasi certamente con una diagnosi auto attraverso la porta OBD, l'errore DTC relativo alla massa d'aria aspirata. Quando il debimetro non funziona, l'auto va in "recovery" con l'accensione della spia, ma assume anche un comportamento diverso, entrando in una modalità di funzionamento di emergenza gestita dalla centralina con valori sostitutivi.
Misuratore massa aria o debimetro
Cause Comuni di Guasto al Debimetro
Il corpo del debimetro è attraversato quotidianamente da un grande quantitativo di aria, il che può portare, nel tempo, a un suo sporcamento. Pulviscolo, detriti, microparticelle possono infatti intaccare il sensore. Un debimetro sporco, come è noto, può creare problemi. Già dopo i 20.000 km il sensore potrebbe contaminarsi, in particolare su modelli di auto dove il vano motore è di dimensioni ridotte e il debimetro è più esposto a flussi di vapore d'olio o fuliggine da combustione. In certi casi, il sensore può essere contaminato da vapori di olio provenienti dal sistema di ventilazione del basamento o da particolato dovuto a un cattivo filtraggio dell'aria. In tali condizioni, i valori misurati sono generalmente inferiori alla massa d'aria effettiva.
Un malfunzionamento del debimetro può essere tuttavia causato anche da un guasto elettrico, che va a impattare direttamente sul sensore. Anche un possibile calo della tensione di alimentazione può causare problemi al debimetro. In questo caso, il guasto potrebbe essere imputabile alla rottura dei cavi, connettori difettosi o un guasto dell'elettronica del sensore stesso. Il debimetro può anche subire danni dovuti a vibrazioni o staratura degli elementi resistivi.
Diagnosi e Verifica del Debimetro
Non sempre è facile individuare un debimetro guasto, anche perché altri componenti del motore, come candelette, iniettori, o problemi legati al sistema di ricircolo dei gas di scarico (EGR), alle valvole della turbina, al filtro antiparticolato (FAP/DPF) o al turbocompressore stesso, possono provocare problemi simili. Solo quando si accerta che tutti questi sistemi funzionano correttamente, si può essere sicuri che la causa del guasto è il sensore MAF.
La centralina rileva il guasto e lo memorizza nella memoria errori, indicando un segnale del sensore della massa d'aria non plausibile: troppo basso o troppo alto. La centralina, di conseguenza, va ad attivare il funzionamento di emergenza con i valori sostitutivi, che vengono visualizzati nell’elenco dei dati di un dispositivo di diagnosi.
Prima di sostituire il debimetro, occorre controllare la continuità dell’alimentazione (12 V e/o 5 V) dei cavi della centralina e un eventuale cortocircuito a massa, consultando anche il diagramma del circuito per le misurazioni elettriche del debimetro. I debimetri dispongono di un numero di pin di connessione variabile, da tre a sette.
La misurazione della tensione del segnale serve principalmente a verificare le funzioni di base del debimetro. Con il quadro acceso, il valore della tensione deve trovarsi tra 0,2 V e 1,0 V, a seconda della versione del sensore. Se la tensione è pari a 0 V o 5 V (valori che implicano un circuito aperto o un corto circuito), significa che il debimetro è difettoso e molto probabilmente deve essere sostituito. Durante un test, è possibile raggiungere il valore più alto della tensione del segnale, da 4,2 V a 4,7 V, solo accelerando a pieno carico fino alla velocità nominale del motore.
Se ci si trova di fronte a un debimetro che genera un segnale ad onda quadra, è necessario un oscilloscopio o un dispositivo di misurazione della frequenza. Innanzitutto, occorre collegare il debimetro al pin del segnale e il segnale a massa. Quando si accende il quadro, nell'oscilloscopio viene visualizzato un segnale ad onda quadra, la cui frequenza varia tipicamente tra 1 kHz e 15 kHz. Per debimetri con frequenze basse (da 1 a 2 kHz), i valori devono aumentare contestualmente all'aumento della pressione sull'acceleratore. Nei debimetri più recenti, sia la massa d'aria che la temperatura dell'aria di ammissione verranno visualizzate come segnale ad onda quadra.
Una prova che può essere facilmente eseguita, soprattutto quando si sospetta che le masse d'aria misurate siano basse, è quella di scollegare il connettore del debimetro e verificare alla guida se il motore mostra prestazioni notevolmente migliorate. Se il motore riprende vigore staccando il debimetro, ciò conferma che il sensore sta inviando dati errati alla centralina.
Interventi e Soluzioni: Pulizia vs. Sostituzione
In molti casi, la prima soluzione che viene in mente è la pulizia del debimetro. Spesso basta una pulizia con prodotti specifici per restituire al sensore una certa precisione iniziale. Tuttavia, è fondamentale compiere questa operazione con estrema cautela, poiché si tratta di un sensore molto delicato e pulirlo nel modo sbagliato può rovinarlo definitivamente.
È importante notare che, anche se si nota un miglioramento delle prestazioni dopo la pulizia del sensore, le misurazioni dei valori potrebbero non risultare comunque precise nel lungo termine. Raramente la pulizia è una soluzione definitiva.

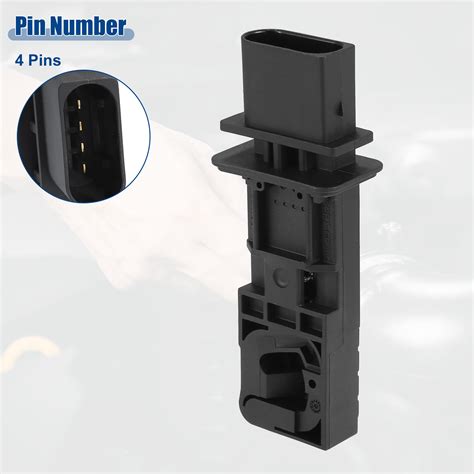

Pertanto, in presenza di un debimetro effettivamente guasto, la soluzione più comune e affidabile è la sostituzione del componente. In un caso specifico relativo a un Nissan Qashqai con motore 1.5 dCi, dopo aver sostituito il debimetro, il problema persisteva, suggerendo la necessità di un'indagine più approfondita.
Dopo la sostituzione del sensore MAF difettoso, può frequentemente accadere di rilevare uno scorretto funzionamento del motore al minimo, una mancata risposta durante l'accelerazione o la ricomparsa del codice di guasto. In questi casi, è necessario un test su strada per ricalibrare e regolare gli altri attuatori e sensori del motore. I valori di adattamento o altri parametri potrebbero aver bisogno di essere resettati utilizzando le appropriate strumentazioni diagnostiche. A volte, un collettore di aspirazione sporco può intasare i flussi d'aria, anche se il motore raggiunge la pressione di carico completa, complicando ulteriormente la diagnosi.
Un problema che può complicare la ricerca degli errori è che, in caso di debimetro sporco, la centralina potrebbe non memorizzare un errore specifico o registrare un generico errore "miscela troppo povera, limite di lambda raggiunto". In queste circostanze, è necessario eseguire un test di guida, registrando i valori misurati relativi a velocità del motore, massa d'aria e pressione del collettore di aspirazione (nel caso di motori turbo).
Il debimetro non funzionante è causa di problemi e avarie molto diffusi sia sui motori a benzina sia sui diesel. La corretta misurazione della quantità di aria che entra nel sistema di aspirazione dei motori è fondamentale per assicurarne un ottimale funzionamento. Se il debimetro non funziona bene, l'impossibilità di dosare correttamente la miscela aria-carburante ha effetti immediati su prestazioni, consumi e livelli di inquinamento.
