L'avvitatore pneumatico è uno strumento versatile e ad alta efficienza, indispensabile in numerosi settori industriali e artigianali per l'assemblaggio di componenti, il fissaggio di viti e l'utilizzo di elementi filettati. Questo articolo esplorerà in dettaglio il funzionamento, i vantaggi e i criteri di scelta di questi strumenti, con un'attenzione particolare ai modelli ad angolo, ideali per operare in spazi ristretti.
Come Funziona un Avvitatore Pneumatico?
Un avvitatore pneumatico opera trasformando l'energia dell'aria compressa in energia meccanica rotatoria. A differenza degli avvitatori elettrici, che dipendono dall'energia elettrica, quelli pneumatici necessitano di essere alimentati da un compressore o da una linea di aria compressa di qualità.

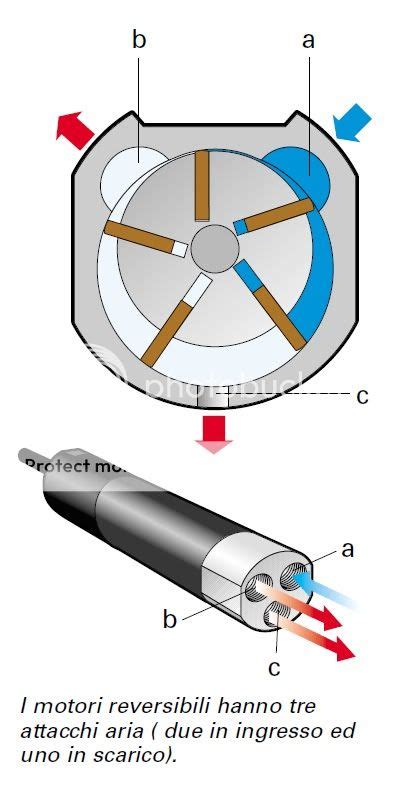

Il principio di funzionamento si basa su un motore "a palette" al cui interno è alloggiato un rotore. La pressione dell'aria immessa nel cilindro mette in rotazione questo rotore, generando il moto meccanico necessario per avvitare o svitare. Questa tecnologia, grazie a un numero ridotto di componenti, garantisce un'elevata efficienza e una notevole semplicità costruttiva.
I Vantaggi dell'Avvitatura Pneumatica
La tecnologia pneumatica offre una serie di vantaggi distintivi rispetto ad altre soluzioni di alimentazione:
- Elevata Potenza in Dimensioni Ridotte: Gli utensili pneumatici vantano un eccellente rapporto tra potenza erogata e dimensioni/peso. Questo li rende maneggevoli e potenti anche in applicazioni gravose.
- Produttività Costante: Uno dei benefici più significativi è il mantenimento della potenza nominale senza incorrere in surriscaldamento. Ciò consente un lavoro continuo e senza interruzioni, aumentando la produttività.
- Ridotta Manutenzione e Lunga Durata: La semplicità costruttiva degli avvitatori pneumatici si traduce in una lunga vita operativa e in esigenze di manutenzione minime.
- Resistenza alle Condizioni Ambientali: I motori pneumatici sono intrinsecamente resistenti a condizioni ambientali avverse come polvere e umidità. Poiché ogni parte del motore opera a una pressione interna superiore a quella ambientale, eventuali giochi possono causare solo fughe d'aria, senza compromettere il funzionamento.
Come Scegliere l'Avvitatore Pneumatico Ad Angolo
La scelta dell'avvitatore pneumatico più adatto alle proprie esigenze richiede la valutazione di diverse caratteristiche fondamentali. Per gli avvitatori ad angolo, la compattezza e l'accessibilità diventano prioritarie.
Forma dell'Avvitatore
La forma dell'avvitatore è un fattore cruciale, soprattutto quando si opera in spazi ristretti. Esistono principalmente tre tipologie:
- Dritti: Ideali per avvitature perpendicolari al piano di lavoro.
- A pistola: Offrono un'impugnatura ergonomica, simile a quella di una pistola, adatta a molteplici applicazioni.
- Ad angolo: Progettati specificamente per raggiungere viti in posizioni difficili e anguste. L'avvitatore pneumatico ad impulsi AirTec 472, ad esempio, si distingue per il suo design angolare e una testina alta solamente 63 mm, che permette di operare in spazi estremamente ridotti. Altri modelli, come l'avvitatore ad angolo retto Flex Power, sono progettati per offrire durata, potenza e velocità in applicazioni di assemblaggio e produzione.
Tipologia di Avviamento
L'ergonomia gioca un ruolo primario anche nella scelta della tipologia di avviamento. Le opzioni più comuni includono:
- A spinta: L'avvitatore si attiva premendo la punta contro la vite.
- A leva: Un grilletto o una leva controllano l'attivazione.
- A pulsante: Un pulsante dedicato avvia e ferma l'utensile.
Ogni tipologia si adatta a diverse modalità di lavoro e può essere abbinata a specifiche forme di avvitatori.
Coppia di Serraggio
La coppia di serraggio, misurata in Newton-metro (Nm), indica la forza di torsione che l'avvitatore può applicare. È essenziale selezionare un avvitatore con una coppia adeguata al tipo di vite, dado o bullone e alle caratteristiche della giunzione, per evitare di danneggiare i filetti o di compromettere la tenuta.
SUMAKE, ad esempio, fornisce frizioni brevettate con una deviazione di coppia del 3%, per garantire la massima qualità e precisione.
Tipo di Frizione
La frizione dell'avvitatore è fondamentale per dosare la forza di avvitamento e trasmettere solo la coppia necessaria a un corretto serraggio, senza danneggiare il componente. Esistono diverse tipologie di frizione:
- Frizione a slittamento (a salterelli): Particolarmente indicata quando è necessario un sistema semplice di regolazione della coppia di serraggio. La regolazione si effettua con un pratico sistema, spesso con chiavi in dotazione.
- Frizione ACCU-TRK®: Interrompe l'alimentazione del motore e la rotazione dell'utensile al raggiungimento della coppia impostata. Garantisce un'elevata precisione, elimina i tempi di attesa e riduce le vibrazioni sulla mano dell'operatore. Il campo di regolazione della frizione si ottiene attraverso la sostituzione di una molla, e gli avvitatori di questa famiglia sono corredati con la molla che consente l'utilizzo alla coppia massima.
- Frizione SLIP-TRK/RE: Frizione a slittamento con regolazione rapida tramite una ghiera esterna, ideale quando è necessario cambiare frequentemente il valore della coppia di serraggio.
- Frizione MULTI-TRK: Una frizione a limitatore di coppia, particolarmente indicata per sistemi di avvitamento con viti di varie dimensioni. La coppia è regolabile dalla spinta esercitata dall'operatore e, in alcuni modelli, può essere limitata da una ghiera esterna.
È importante notare che sono disponibili diversi tipi di molle per cambiare il campo di regolazione della frizione, garantendo flessibilità nell'adattamento a diverse applicazioni.
Tipologia di Moto Rotatorio
Gli avvitatori pneumatici possono avere due tipologie di moto rotatorio:
- Lineare: Il moto rotatorio è costante, garantendo un'avvitatura fluida e continua.
- A impulsi (a massa battente): Il moto rotatorio avviene "a scatti" attraverso impatti ripetuti. Questa modalità è particolarmente efficace per svitare bulloni ostinati e garantisce una coppia elevata. Swepro impressiona per il ridotto rumore e le basse vibrazioni dei suoi avvitatori a massa battente, che uniti a durata e potenza del motore, li rendono strumenti di alta qualità. L'uso di tecnologie e materiali più recenti, come compositi e acciaio, fa sì che gli avvitatori a massa battente CP siano tra i migliori sul mercato. La gamma CP offre diverse soluzioni di masse battenti: rocking dog, a 2 ganasce, a perni, a singolo o doppio martello.
004 - Avvitatori Pneumatici
Peso e Dimensioni
Il peso e le dimensioni dell'avvitatore pneumatico sono essenziali per garantire l'ergonomia e ridurre l'affaticamento dell'operatore, specialmente durante lavori prolungati. Un avvitatore deve essere compatto e leggero per consentire una presa salda e una manovrabilità ottimale, pur mantenendo una costruzione robusta.
Specifiche Tecniche e Opzioni Disponibili
Il mercato offre una vasta gamma di avvitatori pneumatici con specifiche tecniche diversificate per soddisfare ogni esigenza. Tra le caratteristiche da considerare vi sono:
- Dimensione dell'unità di uscita: Disponibile in varie misure come #5 Spline, 1", 1-1/2", 1/2", 2-1/2".
- Tipo di fermo di uscita: Include opzioni come Dual, Friction ring, Hole, Pin retainer, e Quick change, che influenzano la velocità e la facilità di cambio degli inserti.
- Tipo di maniglia: Le opzioni comuni sono Butterfly, D-handle, Pistol e T-handle, ognuna con implicazioni ergonomicche specifiche.
Gli avvitatori industriali swepro si distinguono per il loro funzionamento silenzioso e le basse vibrazioni, uniti a una notevole durata e potenza del motore.
Avvertenze per l'Uso Sicuro
Nonostante la semplicità costruttiva e la resistenza alle condizioni ambientali, gli avvitatori pneumatici richiedono alcuni accorgimenti per garantire un funzionamento ottimale e sicuro.
Il pericolo maggiore risiede nell'aria di alimentazione: se non adeguatamente filtrata e deumidificata, può causare attriti, grippaggi sulle superfici di scorrimento o ossidazione delle parti metalliche.
È fondamentale lubrificare correttamente l'aria immessa. Questo può essere fatto facilmente tramite un lubrificatore automatico posto all'ingresso del motore, che eroga la giusta quantità di olio per garantire un corretto funzionamento. In alternativa, è possibile optare per motori che non richiedono lubrificazione, disponibili su richiesta.
L'avvitatore pneumatico ad impulsi AirTec 472, ad esempio, è progettato per ridurre le vibrazioni trasmesse sulla mano dell'operatore grazie allo scarico dell'aria posteriore, garantendo un comfort di utilizzo superiore e diminuendo l'affaticamento anche durante lavori prolungati.
Considerazioni Finali
La scelta del "miglior" avvitatore pneumatico ad angolo non ha una risposta univoca. Il modello ideale è quello che si allinea perfettamente alle specifiche condizioni di lavoro e alle necessità dell'operatore. Valutando attentamente tutte le caratteristiche discusse, è possibile identificare lo strumento più adatto. L'investimento in un avvitatore pneumatico, sebbene possa comportare un costo iniziale superiore rispetto a un avvitatore elettrico, è ampiamente ripagato dalla sua durevolezza, dall'elevata efficienza operativa e dalle limitate esigenze di manutenzione, contribuendo significativamente a migliorare la produttività.
