L'evoluzione dei motori endotermici ha visto il turbocompressore passare da componente ausiliario a elemento cardine per l'incremento di prestazioni, l'abbattimento dei consumi e la riduzione delle emissioni. Questa centralità ha comportato una crescente complessità costruttiva e tolleranze dimensionali estremamente ridotte, rendendo l'attività di ricostruzione e manutenzione dei turbocompressori un processo che richiede strumenti sempre più sofisticati e precisi. In questo contesto, i banchi prova per turbocompressori emergono come strumenti indispensabili per garantire un funzionamento ottimale e conforme alle specifiche del produttore.
L'Evoluzione del Turbocompressore: Dalla Geometria Fissa alla Variabile

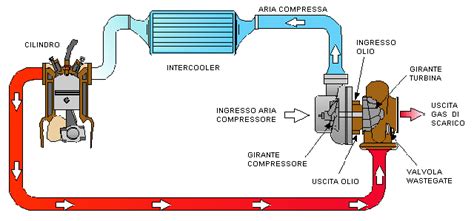

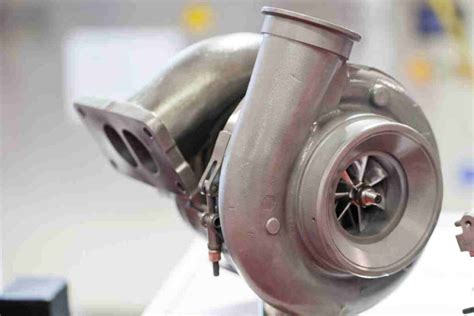

Il principio fondamentale del turbocompressore risiede nell'utilizzo dei gas di scarico per azionare una turbina, la quale, a sua volta, comanda un compressore che incrementa la pressione dell'aria immessa nel cilindro. Questo aumento di pressione, unito a un successivo raffreddamento tramite intercooler, permette di immettere una maggiore massa d'aria nella camera di combustione, ottenendo un incremento di potenza e coppia, oltre a un miglior rendimento del motore.
Nei turbocompressori a geometria fissa, le dimensioni della girante e del diffusore rappresentano un compromesso tra le esigenze di coppia ai bassi regimi e la potenza massima ad alti regimi. Un diffusore di piccole dimensioni garantisce una buona risposta ai bassi regimi, ma può rappresentare un'ostruzione ai flussi elevati, limitando le prestazioni ad alti regimi. Al contrario, un diffusore più grande favorisce le alte prestazioni, ma può risultare meno efficiente ai bassi regimi.
La soluzione a questo compromesso è stata il turbocompressore a geometria variabile (VNT o VGT). Questo sistema impiega una serie di palette mobili all'interno del condotto di scarico. A bassi flussi, le palette si chiudono, restringendo la sezione degli ugelli. Questo aumenta la velocità dei gas di scarico, garantendo un'energia cinetica sufficiente a far girare la turbina e quindi il compressore, permettendo di raggiungere la pressione desiderata anche a bassi regimi. Man mano che il flusso dei gas di scarico aumenta, le palette si aprono progressivamente, aumentando la sezione degli ugelli e modificando il loro angolo di incidenza. Alla massima apertura, le palette sono quasi radiali, minimizzando la contropressione e consentendo un flusso efficiente dei gas di scarico, simile al funzionamento di una valvola wastegate aperta nei turbo a geometria fissa.
La Necessità di Strumenti di Diagnostica Avanzati
La crescente sofisticazione dei motori moderni, gestiti da centraline elettroniche (ECU) sempre più esigenti, richiede che i parametri del turbocompressore rientrino in campi di tolleranza estremamente ristretti. Le ECU memorizzano mappe di funzionamento del turbocompressore in relazione alla posizione dell'attuatore della geometria variabile. Qualsiasi scostamento da questi parametri può portare a un malfunzionamento del motore, segnalazioni di anomalia e, nei casi più gravi, a danni permanenti.
I banchi di flussaggio tradizionali, pur essendo utili per verificare la coerenza tra il segnale all'attuatore e la posizione delle palette, non sono in grado di garantire che il turbocompressore ricostruito possegga le stesse caratteristiche di un componente originale, né tantomeno quelle memorizzate nella ECU del motore. Un esempio lampante di questa limitazione è l'ipotesi di un turbocompressore assemblato con una girante compressore liscia, priva di palette. Un flussometro statico potrebbe indicare che il turbo è in specifica, poiché la geometria variabile si muove correttamente, ma il compressore non produrrebbe alcuna pressione. Analogamente, una girante di dimensioni errate causerebbe un insufficiente rendimento del motore, alti consumi e potenziali segnalazioni di anomalia.
La Criticità dei Trafilamenti e delle Tolleranze Minime
Anche minime difformità nei componenti del turbocompressore, che potrebbero passare inosservate durante l'assemblaggio, possono compromettere seriamente il suo funzionamento. Studi hanno dimostrato come un sottile spessore di 0,1 mm interposto sui rulli della geometria variabile, simulando una difformità dimensionale, possa causare un forte scostamento dei parametri di compressione rispetto ai valori di specifica, superando di gran lunga i limiti di tolleranza accettabili dal motore.
Questi trafilamenti di gas, seppur minimi, hanno un impatto significativo sulle prestazioni del turbocompressore moderno, poiché la quantità di gas disperso è diventata un aspetto critico nel design dei componenti. Un turbocompressore che non riesce a mantenere la pressione corretta a causa di perdite o di un'errata calibrazione della geometria variabile, porterà a un motore con prestazioni ridotte, consumi aumentati e potenziali errori registrati dalla ECU.
Turbo Technics: Leader nelle Soluzioni di Bilanciamento e Flussaggio
Nel panorama dei produttori di attrezzature per la diagnostica dei turbocompressori, Turbo Technics, con sede nel Regno Unito, si distingue come leader mondiale nella produzione di equilibratrici ad alta velocità (VSR, Vibration Sorting Rig) e banchi di flussaggio per la geometria variabile (VTR, Vane-flow Test Rig).
La VSR 3 è stata progettata specificamente per le esigenze delle officine di piccola e media dimensione, offrendo flessibilità ed economicità grazie a un sistema di adattatori turbina configurabile dall'utente. La VSR 4, frutto di 35 anni di esperienza, rappresenta lo stato dell'arte nelle equilibratrici VSR, garantendo la massima precisione nel bilanciamento del gruppo rotante del turbocompressore.
Questi sistemi sono cruciali per verificare il corretto funzionamento del turbocompressore, specialmente quelli a geometria variabile, in modo efficiente e preciso. L'equilibratura ad alta velocità è fondamentale per prevenire vibrazioni dannose e garantire la longevità del componente.
Il GeoBoost-7000: Una Soluzione Completa per la Diagnostica Dinamica
Il GeoBoost-7000 si presenta come una soluzione completa per la calibrazione e il collaudo statico e dinamico dei turbocompressori. Questo banco di prova unisce un design a due posizioni, permettendo di testare il turbocompressore in modalità di calibrazione statica rapida della geometria e in modalità di diagnostica dinamica completa.
Vantaggi e Caratteristiche Chiave del GeoBoost-7000:
- Calibrazione della Geometria Statica: Consente una rapida e precisa regolazione della geometria variabile.
- Installazione Universale: Grazie a un design flessibile con adattatori magnetici e collari di montaggio, può ospitare un'ampia gamma di turbocompressori di diversi produttori.
- Regolazione Posizione Finale Paletta: La possibilità di regolare la posizione finale delle palette previene l'effetto "overblow", proteggendo motore e turbocompressore.
- Controllo e Regolazione Attuatore: Permette di diagnosticare la molla dell'attuatore e correggere potenziali problemi, migliorando l'affidabilità.
- Controllo Valvola N75: Semplifica l'analisi dei guasti relativi alla valvola che gestisce il turbocompressore, riducendo i tempi di riparazione.
- Pompa del Vuoto ad Alta Capacità: Fornisce il vuoto e il flusso d'aria necessari per simulare condizioni operative reali, garantendo una diagnostica completa.
Diagnostica e Test Dinamici Avanzati:
- Condizioni Operative Quasi Realistiche: I test dinamici simulano le condizioni di funzionamento del turbocompressore il più fedelmente possibile, permettendo un monitoraggio accurato delle prestazioni e l'identificazione di perdite d'olio.
- Software Dedicato con Algoritmi Avanzati: Algoritmi sofisticati determinano con precisione le prestazioni del turbocompressore, semplificando l'analisi e migliorando la diagnostica.
- Visualizzazione Dati in Tempo Reale: Tutti i parametri operativi e prestazionali sono visualizzati in tempo reale in formato grafico-digitale, consentendo decisioni rapide e informate.
- Grafici e Analisi Automatici: Genera grafici automatici di spinta e flusso, permettendo una diagnosi qualitativa dei componenti e il confronto con dati di riferimento.
- Database Esteso di Piani di Prova: Un database di oltre 2000 piani di prova, espandibile, garantisce la compatibilità con un'ampia gamma di turbocompressori.
- Compatibilità con ATP-1000: L'integrazione con l'ATP-1000 consente la diagnostica di turbine con attuatore elettronico e il test separato dei servomotori elettrici.
Il GeoBoost-7000, insieme alle soluzioni di Turbo Technics come la VSR 3 e la VSR 4, rappresenta un investimento fondamentale per le officine che desiderano offrire un servizio di riparazione e manutenzione turbocompressori all'avanguardia, garantendo precisione, affidabilità e conformità alle più stringenti specifiche tecniche. La possibilità di regolare la geometria della turbina in modalità dinamica, mentre l'albero è in rotazione, e la funzione di controllo della valvola N75, offrono una capacità diagnostica senza precedenti, permettendo una valutazione completa delle prestazioni del turbocompressore prima della sua installazione sul motore.
