La Barra del Traguardo e i Segreti dei Circuiti Automobilistici: Un'Analisi Profonda

Il mondo delle gare automobilistiche, e in particolare la comprensione della barra del traguardo e la sua interazione con le dinamiche di un circuito, è un universo complesso e affascinante. Questa analisi si propone di esplorare non solo il significato intrinseco della "barra del traguardo" come concetto generale di obiettivo da raggiungere, ma anche le intricate tecnologie e le strategie che permettono ai veicoli di superarla nel modo più efficiente possibile, focalizzandosi in particolare sull'importanza delle barre antirollio e l'influenza del design dei circuiti.

Il Linguaggio Silenzioso delle Bandiere: Segnali Cruciali in Pista

Prima di addentrarsi nelle complessità ingegneristiche, è fondamentale comprendere il sistema di comunicazione visiva che regola ogni competizione motoristica. Le bandiere rappresentano un linguaggio universale che trascende le barriere linguistiche e permette ai piloti di ricevere istruzioni cruciali in tempo reale.

• Bandiera Verde: Questa bandiera, sventolata durante il giro di ricognizione, indica il via libera. Segnala ai piloti che la pista è sgombra e che possono procedere. All'inizio di una gara, il suo sventolio sancisce l'inizio effettivo della competizione.
• Bandiera Gialla: La bandiera gialla è un segnale di pericolo imminente. Può indicare la presenza di detriti in pista, un veicolo fermo o un incidente. I piloti devono ridurre la velocità, essere pronti a reagire e non possono superare altri concorrenti nella zona segnalata.
• Bandiera Rossa: Quando la bandiera rossa viene esposta, tutti i piloti sono tenuti a interrompere immediatamente la gara o le prove e a rientrare ai box o a fermarsi in un punto sicuro della pista, a seconda delle istruzioni. Questo avviene in situazioni di grave pericolo o quando la pista non è più sicura.
• Bandiera Nera: La bandiera nera, composta da un campo totalmente nero, è un segnale diretto e personale. Viene sventolata dal direttore di gara insieme a una bandiera recante il numero del pilota a cui è indirizzata la segnalazione. Questa bandiera avvisa il pilota con il numero indicato di recarsi immediatamente ai box, spesso a causa di una penalità o di un problema tecnico rilevato dalla direzione gara. È esposta insieme a un numero bianco su un pannello nero per maggiore chiarezza.
• Bandiera Blu: Sventolata durante una gara o delle prove libere, la bandiera blu indica a un pilota che sta per essere doppiato da altri piloti. È un invito a facilitare il passaggio dei veicoli più veloci, senza ostacolare la loro progressione.

Questi segnali sono utilizzati principalmente per gare sportive automobilistiche e motociclistiche, ma trovano applicazione in ogni tipo di competizione sportiva su pista, garantendo la sicurezza e la regolarità degli eventi.

Le Barre Antirollio: Fondamenta della Stabilità Dinamica

Le barre antirollio sono componenti cruciali nel sistema sospensivo di un veicolo, in particolare nelle vetture da corsa, dove la precisione e la stabilità sono paramount. Esse collegano le sospensioni delle ruote dello stesso asse e svolgono un ruolo fondamentale nel controllo del rollio, ovvero l'inclinazione laterale della scocca in curva.

Principi di Funzionamento e Costruzione

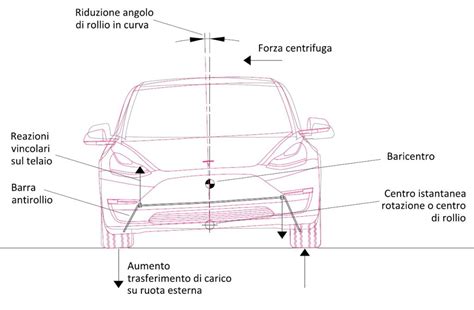

La barra antirollio è collegata alle due estremità alle ruote ed è infulcrata alla scocca attraverso due boccole. Il suo funzionamento si basa sulla torsione. Quando un veicolo affronta una curva, la scocca tende ad inclinarsi verso la parte esterna della curva, esercitando uno sforzo che viene trasmesso alla ruota interna, la quale tende a sollevarsi. Tuttavia, la ruota è spinta verso il basso dalla sospensione e, pertanto, resiste a questo tentativo, producendo una torsione nella barra.

Contemporaneamente, si genera una coppia di forze sugli ancoraggi della barra, che agisce in senso opposto al rollio, tendendo quindi a raddrizzare la scocca e a ridurre l'angolo di rollio. Per questo motivo, non è consigliabile esagerare con la durezza delle barre antirollio. È necessario trovare un equilibrio con una certa rigidezza del gruppo molle-ammortizzatori per ottenere un buon controllo del rollio e della stabilità del veicolo.

L'acciaio, oltre che per il suo basso costo, è scelto principalmente per la sua resistenza e la sua capacità di sopportare le forze di torsione. Si utilizza l'acciaio armonico speciale o l'acciaio al silicio, materiali elastici che non soffrono di fragilità e non plasticizzano, anche quando sono sottoposti a tanti gradi di deformazione. Oltre al silicio, altri elementi importanti che vengono legati con l'acciaio per migliorarne le proprietà sono il cromo, il nichel e il molibdeno.

Varianti e Applicazioni Avanzate

Esistono anche soluzioni più sofisticate per le barre antirollio, come le barre a rigidità variabile e le barre disconnettibili. Quest'ultime sono particolarmente utilizzate nei veicoli fuoristrada, dove la capacità di disconnettere la barra permette una maggiore escursione delle sospensioni e, di conseguenza, una migliore aderenza su terreni sconnessi.

Le vetture da corsa più performanti sono dotate di barre antirollio sia all'avantreno che al retrotreno. Questo offre un'importante possibilità di intervento in più per gli ingegneri e i meccanici.

Regolazione e Impatto sulla Dinamica del Veicolo

Una barra antirollio più rigida obbligherà il gruppo ruota-sospensione a rispettare il più possibile gli angoli caratteristici impostati; primo tra tutti il Camber o Campanatura. L'interazione tra la rigidezza delle barre anteriori e posteriori è fondamentale per la maneggevolezza del veicolo. Ammorbidire eccessivamente la barra antirollio posteriore oppure indurire eccessivamente quella anteriore non produce lo stesso effetto, anche se in entrambi i casi si innesca il sottosterzo. Le differenze si manifestano nelle temperature delle gomme e nella guidabilità del mezzo. Quindi, compiere l'una o l'altra operazione non è esattamente la stessa cosa e bisogna sapere quando operare in un modo e quando nell'altro.

Se una vettura sovrasterza e, per ridurre tale effetto, si decide di indurire la barra antirollio anteriore dopo aver constatato che le temperature all'anteriore erano buone o leggermente alte, non si otterrà un effetto equilibrante sul mezzo, bensì un ulteriore surriscaldamento delle gomme anteriori. È buona norma trovare un giusto equilibrio tra la rigidezza della barra all'anteriore e quella al posteriore, tuttavia non dipenderà solo da questo parametro il verificarsi del sotto-sovrasterzo. Questo significa che quando un'auto da corsa in pista non si comporta come si vorrebbe, l'abilità sta nell'individuare da dove provengono le cause, spesso multifattoriali.

Un esempio di tecnologia avanzata è rappresentato dalle barre antirollio elettro-meccaniche Audi eAWS, presenti su modelli come l'Audi SQ7, che permettono una regolazione attiva della rigidità per ottimizzare la dinamica di guida in diverse condizioni.

Capire i Circuiti: L'Interazione tra Tracciato e Veicolo

L'efficacia delle barre antirollio e, più in generale, dell'intero sistema sospensivo, è intrinsecamente legata al design del circuito. La configurazione di una pista, il rapporto tra curve e rettilinei, e la variabilità dei raggi di curvatura, sono parametri fondamentali per l'adattamento della vettura.

Rapporto Curve/Rettilinei: Un Parametro Chiave

Il rapporto tra il numero di curve e di rettilinei permette di capire immediatamente un aspetto fondamentale per il circuito: quanto si può adattare la macchina ad una pista prevalentemente curvilinea oppure no. Questo parametro è un primo elemento di completamento a quello analizzato precedentemente, ovvero al raggio medio di curvatura e alla varianza che le curve lungo i vari circuiti assumono.

Se vi fosse un tracciato composto da raggi di curvatura con una variabilità alta, ma comunque senza grandi rettilinei, la tentazione potrebbe essere quella di concentrarsi su un carico aerodinamico medio-alto. In questo modo, nonostante raggi di curvatura anche molto diversi tra loro, l'auto sarebbe comunque sempre ben salda al terreno.

Viceversa, qualora il numero di rettilinei aumentasse oltre una certa misura, sarebbe utile volgere parte dell'attenzione verso la resistenza aerodinamica. Questo per non oltrepassare livelli oltre ai quali la performance generale sia danneggiata. Questo dato, inoltre, verrà completato con quanto si analizzerà successivamente, ovvero la lunghezza dei tratti curvilinei rispetto alla lunghezza totale del tracciato.

Il rapporto tra rettilinei e curve può variare da 0 fino a un massimo di 1. Un valore di 0 significa che la pista, in linea teorica, non ha rettilinei. Un valore di 1 significa che c'è un rettilineo per ogni curva. Superare il valore 1 è geometricamente impossibile, poiché significherebbe che un rettilineo segue subito a un altro senza essere intervallato da una curva, il che equivarrebbe ad avere un unico rettilineo più lungo. Un esempio di circuito con valore 0 è fornito dalla pista di Nardò.

Analisi Comparativa: Monza, Hungaroring e Paul Ricard

Per comprendere meglio l'impatto di questo rapporto, analizziamo alcuni circuiti emblematici: Monza, Hungaroring e Paul Ricard.

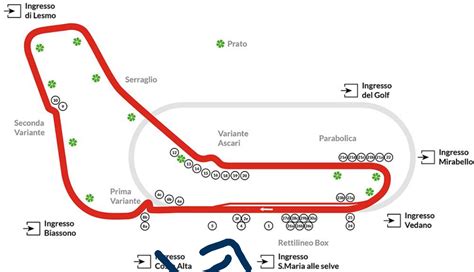

I Circuiti di Monza e Hungaroring

Tornando ad analizzare il caso di Monza, per confrontarlo nuovamente con quello dell'Hungaroring. Entrambi i tracciati mostrano tratti rettilinei in grandi quantità. Questo significa che, per quanto le piste siano differenti tra loro, bisogna comunque considerare tale indicatore come importante.

Monza, per esempio, ha un valore di rapporto pari a 0,64 rettilinei per ogni curva, un valore simile a quello dell'Hungaroring. Questa caratteristica implica che, sul circuito italiano, i rettilinei sono da privilegiare maggiormente. Le incidenze alari che si vedono ogni anno su entrambe le piste confermano questa tesi, con profili alari assai più sottili e poco inarcati, volti a minimizzare la resistenza aerodinamica per massimizzare la velocità sui lunghi rettilinei.

Tuttavia, è importante notare che, nonostante rapporti simili, esistono grandi differenze tra il caso ungherese e quello milanese che necessitano un approfondimento maggiore. Altrimenti non si spiegherebbe la differenza di carico aerodinamico visibile durante i due appuntamenti, nonostante rapporti simili. Questo suggerisce che altri parametri, come la variabilità dei raggi di curvatura e la lunghezza dei tratti curvilinei, giocano un ruolo significativo.

Il Circuito del Paul Ricard

Se si cercasse di trovare una pista diametralmente opposta al caso di Monza e dell'Ungheria, sotto il punto di vista del rapporto in studio, si potrebbe considerare la pista del Paul Ricard, in Francia.

Il suo valore del rapporto tra rettilinei e curve è di 0,25. Ciò significa 1 rettilineo ogni 4 curve. Sul tracciato francese, la ridotta resistenza all'avanzamento assume pesi sicuramente differenti rispetto ai casi prima citati. Si pensi infatti a quanto Monza richieda profili alari assai più sottili e poco inarcati rispetto al caso francese, dove la deportanza può crescere senza paura di influire sulla resistenza aerodinamica. Con 4 curve per ogni rettilineo, sulla pista della Provenza è possibile rinunciare a parte dell'efficienza aerodinamica per guadagnare più carico in curva rispetto al circuito monzese. Questo si traduce in setup con ali più cariche, che generano maggiore downforce per una migliore aderenza nelle numerose curve, sacrificando un po' di velocità di punta sui rettilinei più brevi.

Effetti dei Circuiti sul Sistema Sospensivo

Un secondo tipo di ragionamento che si può svolgere su questo parametro in studio, il numero di curve contro il numero di rettilinei, è fondamentale per la dinamica del veicolo dal punto di vista della rigidità del telaio e delle sospensioni.

Si sa che gli elementi sospensivi servono per adattare al meglio l'aderenza di tutte le ruote alla non perfetta planarità della strada, per assorbire le asperità e per affrontare i cordoli e i cambi di direzione, assorbendo eventuali squilibri e vibrazioni. Certo, una sospensione troppo morbida, sulla strada errata, può peggiorare le prestazioni a causa di uno scostamento troppo abbondante dall'assetto corretto. Inoltre, le oscillazioni dell'assetto attorno al suo punto di equilibrio ottimale avvengono con intensità molto maggiore se i cambi di direzione sono in sequenza e non alternati da tratti dritti. Se invece questi fossero intervallati da rettilinei sui quali l'auto ha il tempo di adattarsi alla traiettoria corretta, svoltando con gradualità, la variazione di assetto avverrebbe con molta più dolcezza e l'auto diverrebbe più gestibile nel suo complesso.

Nell'immagine precedente si può notare una continua oscillazione attorno al punto di equilibrio, con possibilità di innescare uno svantaggioso effetto pendolo nei due punti indicati da frecce azzurre e da linee rosse tratteggiate.

Ne consegue che, quando una pista si avvicina molto al valore di 0 rettilinei per curva, quello che si vedrà sarà un continuo rapido cambiamento di assetto attorno alla posizione di equilibrio, con rischi di perdita dell'impostazione ottimale. Qui sarebbe richiesta una rigidezza del sistema sospensivo e del telaio molto più alta rispetto a casi in cui le curve sono alternate a rettilinei. Al crescere del rapporto, fino al valore massimo di 1, la pista diventa più adeguata a sospensioni non così rigide. Sarebbero quindi capaci di adeguare meglio l'appoggio a terra di tutte le ruote. L'oscillazione attorno all'assetto migliore si riduce e nel complesso è possibile regolare il veicolo con setup più flessibili e gestibili.

Procedendo con l'analisi dei circuiti, il prossimo parametro da studiare sarà il confronto tra la lunghezza totale dei tratti curvilinei e la lunghezza totale dei tratti dritti. Questo nuovo indizio completerà ancor meglio quanto appena analizzato, fornendo una prima indicazione esaustiva del valore massimo di carico aerodinamico accettabile su un tracciato e la conseguente ottimizzazione dell'assetto sospensivo.
