L'ingegneria automobilistica ha sempre dovuto affrontare la sfida di conciliare il comfort di marcia con la stabilità dinamica, utilizzando componenti che, sebbene spesso invisibili all'utente finale, svolgono ruoli fondamentali nel comportamento del veicolo. Il termine "barra trasversale" può riferirsi a concetti meccanici distinti a seconda che ci si riferisca alla dinamica del telaio o alle dotazioni accessorie per il trasporto. Analizzare questi elementi permette di comprendere come la gestione delle forze trasversali sia un pilastro della progettazione automobilistica.
Il ruolo strutturale: la barra Panhard nelle sospensioni ad assale rigido
Nella storia delle sospensioni, la barra Panhard rappresenta un elemento iconico, progettato per risolvere un limite intrinseco degli assali rigidi. La barra non offre alcuna resistenza all'escursione verticale della sospensione e quindi non influenza il comfort, ma rappresenta invece un collegamento rigido nei confronti delle forze trasversali che agiscono sull'assale.
Veniva utilizzata in particolar modo nelle sospensioni ad assale rigido che prevedevano come elemento elastico le "molle elicoidali", che non possiedono adeguata rigidezza, ma si possono trovare casi in cui la barra sia stata utilizzata anche in presenza di "balestre semiellittiche" che possiedono normalmente una loro resistenza trasversale e quindi di solito vengono impiegate da sole senza l'utilizzo di ulteriori ancoraggi; un esempio storico di barra Panhard usata con le balestre è rappresentato dalla Lancia "Fulvia Coupé", degli anni sessanta.
La barra Panhard ha conosciuto, nei tempi moderni, un periodo di grande diffusione durante l'utilizzo (anni sessanta - ottanta) delle sospensioni posteriori ad assale rigido ed è gradualmente scomparsa quando le vetture hanno iniziato ad adottare, anche posteriormente, sospensioni indipendenti. È comunque rimasta in molte realizzazioni commerciali in quanto è di notevole robustezza e non richiede manutenzione.
Nelle vetture più prestigiose oppure in quelle vetture dove si desiderava un comportamento stradale più performante, si è ricorsi, anche qui prima dell'avvento delle sospensioni indipendenti, a realizzazioni che miravano ad ottenere lo scopo della barra, cioè l'ancoraggio trasversale, senza introdurre spostamenti trasversali durante gli scuotimenti; questo si otteneva con il montaggio della barra stessa in posizione obliqua, in modo che lo spostamento trasversale venisse compensato da uno spostamento longitudinale facendo sì che lo spostamento trasversale risultante fosse nullo: esempi di tale tecnica furono le Audi 80 e 100 degli anni ottanta che adottavano al posteriore un assale rigido con molle elicoidali.
Controllo del dinamismo: la barra antirollio
Se la barra Panhard stabilizza la posizione laterale dell'assale, la barra antirollio lavora per limitare i movimenti di coricamento della scocca. La barra antirollio è una barra a forma di C che serve a migliorare la stabilità della vettura e a diminuire il rollio in curva. Questa tipologia di barre viene usata sulle auto sportive e sulle auto che appartengono alla fascia alta del mercato.
Meccanica e funzionamento
Questo organo meccanico collega i bracci o i portamozzi delle ruote che si trovano sullo stesso asse, il quale ha uno schema di sospensioni a ruote indipendenti. La barra antirollio ha la parte centrale ancorata alla scocca, mentre le estremità sono fissate ai componenti che servono a sostenere le ruote. Il suo compito è quello di migliorare la stabilità in curva dell’auto, senza rendere rigide le sospensioni e senza che diminuisca il comfort di marcia.
Il funzionamento si basa sulla torsione: la barra lavora per contrapporsi al lavoro svolto dalle sospensioni. Essa, infatti, trasferisce la forza dalla sospensione che non è in compressione a quella che è in esercizio. Ciò consente un miglioramento della stabilità in curva della vettura. Per questo viene usata, in particolare, sulle auto sportive e da competizione, come le vetture da pista oppure da rally.
Bilanciamento dinamico: anteriore vs posteriore
Le vetture possono avere solo la barra antirollio anteriore oppure avere sia quella davanti che quella dietro. In questo secondo caso, è fondamentale che siano bilanciate, per evitare problemi con lo sterzo. Infatti, se la barra antirollio anteriore è più rigida di quella posteriore ci si troverà in una situazione di sottosterzo. Viceversa, se la barra davanti è più morbida della barra dietro, si avrà del sovrasterzo. Il comportamento della barra antirollio posteriore cambia in base al tipo di sospensioni della vettura. Se l’auto ha sospensioni a ruote interconnesse al retrotreno, la funzione della barra viene svolta dall’elemento robusto trasversale di connessione che si torce. Se, invece, il veicolo ha sospensioni posteriori indipendenti, viene usata la classica barra antirollio.
Come funzionano i Reattori Nucleari Modulari? (SMR)
Architetture di sospensione e gestione del moto

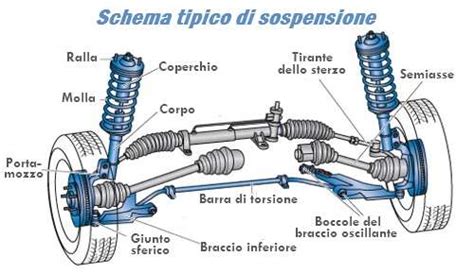

I componenti che uniscono il corpo vettura e le ruote costituiscono, nel loro insieme, il sistema di sospensione. Sul sistema di sospensione è stato fatto e detto di tutto e di più. Filtrare le asperità della superficie stradale è la prima cosa che viene in mente quando si parla di sospensioni. Ma non solo. Il controllo dei movimenti della ruota è affidato a un sistema di bracci che si occupano di gestire i gradi di libertà della ruota stessa.
La sospensione ad assale rigido è una delle soluzioni più storiche e ha trovato negli anni grande applicazione per realizzare i retrotreni. Sotto il profilo costruttivo, l’assale rigido è costituito da un tubo di acciaio, agli estremi del quale sono collegate le due ruote. Questa soluzione presenta però anche degli svantaggi: è ingombrante e non permette la regolazione degli angoli caratteristici delle ruote. Si tratta in pratica di una barra trasversale e di due bracci longitudinali.
La mutua influenza dei movimenti di una ruota rispetto all’altra è ancora presente, ma non così definita come nell’assale rigido. Questa soluzione ha tutti i vantaggi di quella a ruote interconnesse, ma ne aggiunge uno in particolare: il mantenimento della posizione verticale delle ruote. I due bracci longitudinali gli consentono di mantenersi in posizione corretta, ma il grosso del lavoro lo fa solitamente un grosso silent-block posizionato in zona centrale. Vale invece la pena parlare brevemente della soluzione Mac Pherson. Sebbene in questo articolo abbiamo impostato tutto il discorso sulle oscillazioni verticali del sistema di sospensione, è ovvio che ci si deve occupare anche dei movimenti laterali. Le molle hanno quindi il compito di consentire alla cassa di oscillare e questa oscillazione avrà una sua frequenza propria. Le molle a barra di torsione sono per l’appunto delle barre, realizzate con acciai specifici per molle, collegate da una parte al telaio, dall’altra alla ruota. Nel caso della molla idropneumatica, la camera del gas viene combinata con un cilindro. Un ammortizzatore, per svolgere il suo compito, sfrutta il passaggio di un fluido viscoso da una camera a un’altra attraverso fori di sezione calibrata.
Soluzioni di carico esterno: le barre trasversali portatutto
Oltre alla meccanica interna, il termine "barra trasversale" definisce un elemento fondamentale per la versatilità del veicolo: il portapacchi. Le barre portatutto sono un accessorio indispensabile a chi è abituato a viaggiare con l’auto durante le ferie. Alcune auto presentano tra l’equipaggiamento di serie le barre portatutto, specialmente le station wagon, monovolume e multispazio, altrimenti sono disponibili nel listino accessori o tra gli optional.
Installazione e sicurezza
Se la vostra vettura non è provvista di barre portatutto ma ne ha gli attacchi di fissaggio, bisogna ordinare il kit specifico e procedere con il montaggio. Il fissaggio deve essere una parte da curare con estrema attenzione poiché è da qui che parte poi l’alloggiamento della barra stessa e di tutto il suo carico. Per un giusto posizionamento bisogna seguire passo passo tutte le istruzioni adatte, utilizzando le morse concepite in gomma utili a far il giusto attrito e presa sui mancorrenti o direttamente sul tetto.
Progettate appositamente per veicoli come i Range Rover, queste barre trasversali si fissano direttamente a punti di montaggio specifici sul tetto, eliminando spesso la necessità di barre longitudinali. Realizzate in alluminio anodizzato, sono bloccabili per una maggiore sicurezza e presentano il design T-track per facilitare l'installazione e la rimozione degli accessori.
È fondamentale ricordare che le barre sono sottoposte a test di resistenza in ambienti ostili e conformi alle normative ISO-PAS 11154. Quando si carica il portapacchi, si raccomanda di distribuire il carico in modo uniforme per mantenere basso il baricentro. I veicoli carichi, con baricentro alto, potrebbero comportarsi diversamente da quelli scarichi. Quando si guida un veicolo pesantemente carico, adottare precauzioni supplementari quali guidare a velocità inferiori e aumentare la distanza di sicurezza.
Generalmente le auto supportano un peso medio di 75 chili, ma è prudente cercare di stare ad un massimo di 60 chili per favorire i consumi e la sicurezza. Eventuali oggetti sovrastanti l'antenna satellitare sul tetto potrebbero schermare o ridurre la qualità del segnale. Inoltre, se montati, alcuni accessori per il trasporto potrebbero limitare l'apertura del tetto scorrevole.
Terminologia tecnica e interconnessioni
Nell'ambito automobilistico, il termine "assale" ricorre frequentemente come sinonimo di elemento trasversale. L'assale è una componente fondamentale del sistema di trasmissione che collega le ruote, permettendo loro di ruotare sui mozzi, che costituiscono le parti centrali dove vengono avvitati i cerchioni, dotati di cuscinetti. La struttura trasversale, dunque, definisce l'intero assetto su cui poggia la dinamica del veicolo, sia che si tratti di una sbarra metallica che collega le ruote, sia di una struttura modulare per il trasporto di attrezzature esterne. La progettazione, dalla sospensione al portatutto, segue sempre il principio di ottimizzazione del centro di gravità e della distribuzione delle forze per garantire il massimo delle prestazioni e della sicurezza su strada.
