Guida Completa alle Barriere Antiurto per Veicoli

Ogni giorno, innumerevoli veicoli, dai carrelli elevatori ai transpallet e ai mezzi pesanti, si muovono all'interno degli impianti industriali. In questi ambienti ad alto traffico, le collisioni e gli impatti rappresentano una minaccia costante, causando la deformazione dei sistemi di scaffalatura, danni alle colonne strutturali, la messa fuori uso di attrezzature costose e, in modo cruciale, la compromissione della sicurezza dei lavoratori. È proprio in questo contesto che le barriere di protezione agli urti diventano un elemento indispensabile.

Una barriera di protezione agli urti è un sistema di sicurezza progettato per assorbire, distribuire o reindirizzare l'energia cinetica generata quando un veicolo o un'attrezzatura in movimento vi collidono contro. A differenza delle tradizionali barriere in acciaio, le moderne soluzioni non si limitano a resistere rigidamente all'energia di collisione; al contrario, la dissipano attraverso una deformazione controllata o un recupero elastico. Il principio di funzionamento fondamentale si basa sulla legge di conservazione dell'energia in fisica. Quando, ad esempio, un carrello elevatore che viaggia a 10 km/h colpisce una barriera, l'energia risultante viene distribuita su un'ampia area grazie al design strutturale della barriera stessa. Nelle barriere flessibili a base di polimeri, questa energia viene assorbita attraverso la deformazione elastica del materiale, e la barriera è in grado di ritornare alla sua forma originale dopo l'impatto.

Le barriere di sicurezza, note anche come guardrail antiurto, sono componenti fondamentali dei sistemi di sicurezza stradale e industriale. Queste barriere sono installate lungo le strade, i ponti e le autostrade per impedire ai veicoli di uscire dalla carreggiata, oltre a proteggere persone, edifici, macchinari e scorte da danni indesiderati causati da veicoli e altri oggetti in movimento. Le barriere di sicurezza sono utilizzate in una vasta gamma di industrie e settori, nonché in vari luoghi di lavoro. L'uso più comune delle barriere di sicurezza è fornire protezione per persone, macchinari, spazi strutturali vulnerabili in un edificio o impianto, nonché scorte e merci. Un altro uso importante per le barriere di sicurezza è la segregazione, che si riferisce alla separazione di un oggetto o persona da un'altra. In questo contesto, le barriere di sicurezza possono essere utilizzate per identificare e contrassegnare chiaramente percorsi e camminamenti specifici. Oltre a creare passaggi pedonali, le barriere di sicurezza forniscono anche il supporto necessario per il traffico pedonale.

Tipologie di Barriere Antiurto: Materiali e Applicazioni

Le barriere di protezione agli urti utilizzate nelle applicazioni industriali e stradali sono suddivise in diversi gruppi in base alla loro composizione materiale, allo scopo di protezione e al metodo di installazione.

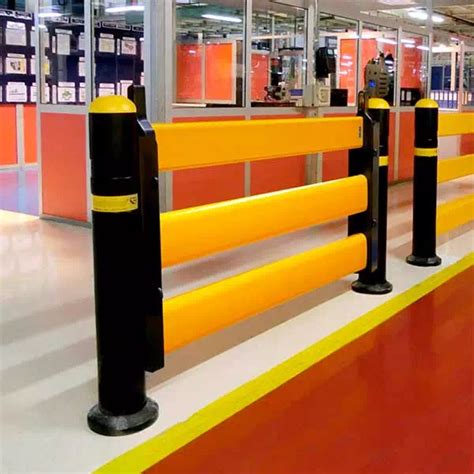

Barriere di Protezione Flessibili a Base di Polimeri

Prodotte con polietilene ad alta densità o polimeri tecnici speciali, queste barriere si distinguono per la loro capacità di ritornare alla forma originale dopo un impatto. I costi di manutenzione sono estremamente bassi poiché non è necessario sostituirle dopo una collisione. Offrono un'elevata resistenza alla corrosione e non richiedono verniciatura o manutenzione della superficie. Alcune barriere polimeriche sono usate come protezione temporanea mentre altre sono più robuste e progettate per la protezione industriale a lungo termine. Aziende come A-SAFE sono leader di mercato, avendo creato la prima barriera di sicurezza avanzata in polimero al mondo, offrendo soluzioni robuste, affidabili e convenienti che garantiscono una protezione a lungo termine senza manutenzione. Un sistema di barriere come quello di A-SAFE presenta fino al 58% in meno di parti rispetto alle generazioni precedenti senza compromettere le prestazioni, il che si traduce in un'installazione più rapida e tempi di inattività ridotti.

Barriere di Protezione in Acciaio

Il tipo più tradizionalmente diffuso, le barriere in acciaio offrono un'elevata resistenza agli impatti, ma presentano una deformazione permanente dopo la collisione. Sono solitamente verniciate con codifica cromatica giallo-nera per garantire la visibilità. Le barriere in acciaio galvanizzato sono incredibilmente comuni, specialmente ai bordi delle strade. Possono essere parapetti con travi a W, parapetti a tre raggi o parapetti a cavo.

• Parapetti con travi a W: Sono il tipo più comune e prendono il nome dalla loro caratteristica forma a "W". Sono realizzati in acciaio e montati su pali conficcati nel terreno. I guardrail con travi a W sono progettati per flettersi e assorbire l'energia dell'impatto, riducendo la gravità della collisione. La trave a W è il componente principale, fissato a pali in acciaio o legno posti a intervalli regolari. Offrono una manutenzione conveniente.
• Parapetti a tre raggi: Simili ai guardrail W-Beam, ma hanno un design a tre onde che offre maggiore resistenza e assorbimento di energia.
• Guardrail a cavo: Sono costituiti da più cavi d'acciaio montati su pali. Queste barriere flessibili sono molto efficaci nell'assorbire l'energia d'impatto e nell'impedire ai veicoli di attraversare le corsie opposte.

Barriere di Protezione Ibride

Prodotte applicando un rivestimento polimerico su un nucleo in acciaio o inserendo elementi di rinforzo in acciaio all'interno di un corpo in polimero, queste barriere cercano di combinare i vantaggi di entrambi i materiali, unendo la rigidità dell'acciaio con le proprietà di recupero e resistenza alla corrosione dei polimeri.

Barriere in Calcestruzzo

Conosciute anche come barriere Jersey, sono strutture solide in cemento armato. Vengono comunemente utilizzate in aree ad alto volume di traffico e con veicoli pesanti. Possono essere installate in luoghi specifici e talvolta gettate in opera, fissate al pavimento con cemento.

Aree di Applicazione Specifiche

L'area di applicazione delle barriere di protezione agli urti copre ogni ambiente industriale e stradale in cui è presente traffico di veicoli.

Protezione di Elementi Strutturali

• Barriere di protezione delle colonne: Le colonne strutturali sono elementi critici del sistema portante di un edificio. Un carrello elevatore che colpisce una colonna può disturbare l'equilibrio statico dell'intera struttura, con conseguenze potenzialmente catastrofiche. Le barriere per colonne, spesso moduli che circondano il perimetro della colonna, sono essenziali per prevenire tali danni.
• Barriere di protezione delle scaffalature: Queste barriere proteggono i piedi e i profili laterali dei sistemi di scaffalatura dei magazzini dall'impatto dei carrelli elevatori. In particolare nei magazzini ad alta scaffalatura, il danno a un singolo montante può causare il crollo dell'intero sistema di scaffalatura a effetto domino, mettendo in pericolo vite umane e causando perdite di prodotti di ingente valore.
• Barriere di protezione di porte e accessi: Proteggono le aperture come le porte delle banchine di carico, le uscite di emergenza e le guide delle porte sezionali dagli impatti dei veicoli, garantendo la funzionalità e l'integrità di punti di accesso vitali.

Ambienti Industriali Specifici

• Centri logistici e di distribuzione: In queste strutture dove le operazioni con carrelli elevatori vengono condotte continuamente 24 ore su 24, 7 giorni su 7, gli eventi di collisione sono tra i tipi più comuni di infortuni sul lavoro. Le barriere sono fondamentali per prevenire incidenti.
• Magazzini alimentari e farmaceutici: A causa degli standard igienici, le barriere di protezione a base di polimeri resistenti alla corrosione e facili da pulire si distinguono in questo settore, offrendo una soluzione che non compromette l'igiene.
• Magazzini della grande distribuzione e dell'e-commerce: Le manovre errate effettuate dagli operatori che lavorano sotto la pressione dell'evasione rapida degli ordini possono causare il crollo delle scaffalature e danni ai prodotti, rendendo le barriere un investimento cruciale per la protezione dei beni e del personale.

Barriere Stradali e Gestione del Traffico

Le barriere stradali sono fondamentali per mantenere l'ordine del traffico e garantire viaggi sicuri. Forniscono una protezione cruciale per conducenti, pedoni o lavoratori edili. Le tipiche strutture di sicurezza stradale includono coni stradali, segnali di avvertimento e barriere fisiche. Le loro funzioni principali sono dirigere il flusso del traffico, avvisare i conducenti di potenziali pericoli e migliorare la visibilità notturna tramite materiali riflettenti per garantire condizioni di guida sicure. Queste misure di sicurezza non solo dirigono il traffico, ma bloccano anche le aree pericolose come cantieri edili, tratti allagati o altre strade temporaneamente chiuse, riducendo significativamente il rischio di incidenti stradali.

Le barriere stradali sono disponibili in diversi design per soddisfare specifiche esigenze di sicurezza. I tipi più comuni includono coni stradali, paletti delimitatori e barriere, nonché dispositivi avanzati come barriere retrattili, nastri di avvertimento e marcatori di sicurezza per pavimenti. Ogni tipo di barriera ha funzioni uniche, che si tratti di guidare i veicoli, contrassegnare le zone di costruzione o avvisare i conducenti di potenziali pericoli. Le barriere stradali possono essere classificate in base al loro scopo e design. Le barriere temporanee, come i coni stradali e i nastri di avvertimento, sono spesso utilizzate per lavori di costruzione a breve termine, gestione di eventi o controllo del traffico di emergenza. La scelta del tipo appropriato di barriera stradale dipende dall'ambiente di applicazione specifico e dai requisiti di sicurezza. Le barriere di sicurezza stradale sono realizzate in vari materiali per garantire durevolezza, visibilità e adattabilità a diverse condizioni atmosferiche.

• Barriere di plastica: Come i coni stradali e le barriere retrattili, sono solitamente realizzate in plastica ad alta resistenza che resiste alla luce solare, all'umidità e alle variazioni di temperatura. La loro natura leggera le rende facili da spostare e immagazzinare, rendendole ideali per la costruzione a breve termine e la gestione di eventi.
• Barriere metalliche: Come ringhiere in acciaio e pali di delimitazione, sono realizzate in acciaio o alluminio, adatte per aree ad alto traffico o situazioni che richiedono maggiore stabilità. In condizioni meteorologiche avverse o ventose, le barriere metalliche forniscono una garanzia di sicurezza a lungo termine grazie alla loro resistenza e stabilità.
• Barriere in gomma: Come dossi e rampe di marciapiedi, sono apprezzate per la loro flessibilità e capacità di assorbimento degli urti, rallentando efficacemente la velocità dei veicoli, in particolare nelle aree residenziali, nelle scuole e nei parcheggi.

Criteri per la Selezione delle Barriere Antiurto

Selezionare la giusta barriera di protezione agli urti è un processo molto più complesso che semplicemente ordinare un modello da un catalogo prodotti. Richiede un'attenta valutazione di diversi fattori.

Capacità di Energia d'Impatto

Si riferisce alla quantità massima di energia che la barriera può assorbire, tipicamente misurata in joule (J). Il peso e la velocità media di percorrenza dei veicoli nel vostro impianto determinano direttamente la capacità di energia d'impatto richiesta. Ad esempio, un carrello elevatore da 2 tonnellate che collidono a 8 km/h genera circa 5.000 joule di energia. La maggior parte dei produttori fornisce una valutazione d'impatto con le loro barriere di sicurezza, un numero misurato in joule. Questa cifra viene raggiunta moltiplicando la velocità di un veicolo per il suo peso, considerando l'angolo con cui impatta la barriera. Una barriera di sicurezza potrebbe essere in grado di resistere alla forza di un carrello elevatore a patto che pesi 4 tonnellate o meno e vada a 5 mph o meno. Pertanto, è importante che sul sito siano rispettate regole severe riguardo alle velocità dei veicoli e ai pesi massimi.

Capacità di Recupero

Nelle barriere a base di polimeri, la percentuale di ritorno alla forma originale dopo l'impatto è un importante indicatore di prestazione, influenzando la longevità e l'efficacia della barriera nel tempo.

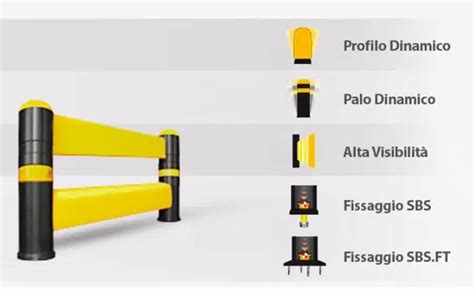

Sistema di Montaggio

Il metodo di ancoraggio al pavimento influisce direttamente sulle prestazioni della barriera. L'opzione più adatta tra tasselli chimici, tasselli meccanici o montaggio a peso deve essere selezionata in base alla struttura del vostro pavimento e alle esigenze operative. Soluzioni innovative, come quelle proposte da Axelent, offrono un sistema di ancoraggio che protegge il pavimento e offre massima durabilità senza necessità di fissaggi profondi.

Visibilità e Codifica Cromatica

Le combinazioni di colori ad alto contrasto come giallo-nero, rosso-bianco o arancione consentono agli operatori di individuare le barriere a distanza e riducono la probabilità di collisione. Barriere di sicurezza riflettenti, nastri di avvertimento e marcatori di sicurezza sul pavimento servono come segnali visivi, avvisando i conducenti e i pedoni di imminenti lavori stradali, ostacoli o superfici scivolose e riducendo la probabilità di incidenti o collisioni.

Manutenzione e Costo Totale di Proprietà (TCO)

Il prezzo di acquisto di una barriera di protezione agli urti costituisce solo una parte del suo costo totale. Fattori come la frequenza di riparazione o sostituzione dopo l'impatto, i requisiti di verniciatura e manutenzione della superficie, la facilità di pulizia e i tempi di installazione influiscono significativamente sul costo totale di proprietà. Le barriere polimeriche, ad esempio, richiedono una manutenzione significativamente inferiore rispetto a quelle in acciaio, che possono richiedere la sostituzione di unità danneggiate dopo impatti.

Vantaggi dell'Implementazione di Barriere Antiurto

L'installazione di un sistema di barriere di protezione agli urti ben progettato offre una moltitudine di benefici tangibili e intangibili per qualsiasi ambiente industriale o stradale.

Prevenzione degli Infortuni sul Lavoro

Il contatto tra carrello elevatore e pedone è uno dei tipi più fatali di infortuni sul lavoro industriali. Le barriere creano percorsi pedonali delimitati e sicuri, separando efficacemente il traffico veicolare da quello pedonale. La legislazione sulla salute e sicurezza sul lavoro regola esplicitamente l'obbligo dei datori di lavoro di proteggere i dipendenti dai rischi legati ai veicoli.

Riduzione dei Costi per Danni Strutturali

Riparare una colonna di un magazzino può costare decine di migliaia di euro e le operazioni potrebbero dover essere sospese durante il periodo di riparazione. Le barriere antiurto assorbono efficacemente gli urti, riducendo i danni da carrelli elevatori e altri veicoli a infrastrutture e macchinari costosi.

Eliminazione del Rischio di Crollo delle Scaffalature

Un montante di scaffalatura danneggiato può crollare insieme alle tonnellate di merci sovrastanti. Questo mette in pericolo vite umane e causa perdite di prodotti del valore di centinaia di migliaia. Le barriere proteggono i sistemi di scaffalatura da questi impatti devastanti.

Riduzione dei Premi Assicurativi

Gli impianti dotati di sistemi di protezione agli urti completi installati vengono valutati come a basso rischio dalle compagnie assicurative, portando a una potenziale riduzione dei premi.

Conformità Legale

L'implementazione di barriere antiurto garantisce la conformità con le normative sulla salute e sicurezza sul lavoro, che impongono ai datori di lavoro di proteggere i dipendenti dai rischi legati ai veicoli.

Normative e Standard

Nel contesto italiano, la normativa sulle barriere stradali è regolata principalmente dal Decreto Ministeriale 223/1992, che stabilisce i criteri per la progettazione, omologazione e utilizzo dei dispositivi di sicurezza stradale, come i guardrail. Questa normativa si applica a progetti relativi a strade con una velocità di progetto pari o superiore a 70 km/h, incluse strade pubbliche urbane ed extraurbane. La "velocità di progetto" è la velocità per cui la strada è stata progettata, non il limite di velocità indicato su un cartello. La normativa non si applica a strade con una velocità di progetto inferiore a 70 km/h.

Le "zone da proteggere" sono aree specifiche lungo le strade dove è necessario installare dispositivi di sicurezza. Queste zone sono stabilite dal progettista, seguendo le regole del D.M. La protezione deve estendersi anche oltre la fine delle strutture, quindi non basta posizionare la barriera solo lungo un ponte o un viadotto, ma è necessario prolungarla un po' prima e un po' dopo. Se la pendenza della scarpata è di 2/3 o più (cioè è molto ripida), è sempre necessaria una protezione. Se la pendenza è meno ripida di 2/3, la protezione dipende dalla combinazione tra pendenza e altezza della scarpata.

Gli ostacoli fissi sono elementi che possono causare danni o essere pericolosi per i veicoli e i conducenti se vengono colpiti. Se non è possibile o conveniente rimuovere questi ostacoli, è necessario proteggerli installando barriere o altri dispositivi di sicurezza. In sintesi, se c'è un ostacolo fisso o un edificio vicino alla strada e rappresenta un rischio in caso di incidente, bisogna installare le barriere stradali. Se l'ostacolo è isolato (non ci sono altri ostacoli vicini), all'inizio della barriera si possono usare terminali speciali.

Durante l'installazione, sono tollerate piccole variazioni rispetto alle istruzioni fornite nel certificato di omologazione, ma solo in certi casi e per ragioni pratiche legate alla natura del terreno o alla forma della strada. Variazioni più significative, in particolare quelle che riguardano il modo in cui il dispositivo di protezione è ancorato al terreno, possono essere fatte solo se sono previste nel progetto, come indicato nell'articolo 6 della normativa. Al termine dell'installazione dei dispositivi, è necessario effettuare una verifica congiunta tra la ditta installatrice, rappresentata dal suo Responsabile Tecnico, e il committente, rappresentato dal direttore dei lavori. Tale verifica riguarderà anche i materiali utilizzati per la realizzazione del dispositivo.

L'articolo 17 del D.M. prevede che, per il collaudo di lavori della categoria OS 12-A (che include l'installazione di dispositivi di ritenuta stradale come guardrail e barriere di sicurezza), l'esecutore dei lavori deve presentare una certificazione del produttore dei dispositivi installati.

Le caratteristiche fisiche della strada (come larghezza, pendenza, raggio di curvatura) influenzano la scelta del dispositivo. La natura del traffico sulla strada è un fattore determinante. È importante verificare che i carichi che le barriere trasmetteranno alle strutture (come ponti o muri di sostegno) siano compatibili con le loro resistenze di progetto. Richiedono particolare attenzione le zone di inizio tratta delle barriere, soprattutto quando si trovano in corrispondenza di una cuspide (l'incrocio o convergenza di due rampe o strade). L'inizio delle barriere nelle cuspidi deve essere eseguito solo se strettamente necessario, tenendo conto della morfologia del sito e degli eventuali ostacoli.

Quando possibile, si preferiranno soluzioni meno pericolose, come i letti di arresto (aree che aiutano a rallentare i veicoli fuori controllo). Queste soluzioni devono essere testate con una prova specifica (TB11 della norma EN 1317), che simula l'impatto frontale di un veicolo leggero. Gli elementi iniziali e finali delle barriere di sicurezza, definiti terminali semplici, possono essere sostituiti o integrati con terminali speciali omologati. Questi terminali speciali devono essere testati secondo la norma UNI EN 1317-4.

La norma UNI EN 1317-2 classifica le barriere stradali in base al livello di contenimento, che indica la capacità della barriera di assorbire l'energia di un impatto da parte di un veicolo. Questo livello è influenzato dalla massa del veicolo (M), dalla velocità di impatto (V) e dall'angolo di impatto (θ). Il livello di contenimento deve essere scelto in base al tipo di veicolo previsto (leggero o pesante) e alla velocità della strada.

In sintesi, la normativa UNI EN 1317 gioca un ruolo fondamentale nel garantire la sicurezza stradale attraverso l'uso di barriere di contenimento testate e certificate. Per i progettisti e le imprese, il rispetto delle normative è essenziale per garantire la conformità legale e la protezione delle infrastrutture.

Manutenzione e Ispezione delle Barriere Antiurto

Come tutte le attrezzature di sicurezza, le barriere di protezione agli urti richiedono manutenzione e ispezione regolari per garantirne l'efficacia continua.

Barriere in Acciaio

Per le barriere in acciaio, le piegature, le deformazioni o le cricche di saldatura che si verificano dopo l'impatto devono essere immediatamente identificate e le unità danneggiate sostituite. Ispezioni e manutenzioni regolari sono essenziali per garantire che le barriere rimangano efficaci nel tempo. Le ispezioni dovrebbero verificare danni, usura e posizionamento corretto. Eventuali problemi dovrebbero essere affrontati tempestivamente per prevenire incidenti o lesioni dovuti al cedimento della barriera.

Barriere Flessibili a Base di Polimeri

Le barriere flessibili a base di polimeri richiedono una manutenzione significativamente inferiore. Controlli visivi regolari, verifiche del serraggio degli ancoraggi di montaggio e una semplice pulizia quando necessario sono sufficienti.

Programma di Ispezione

Si raccomanda di stabilire un programma di ispezione periodica trimestrale per tutti i sistemi di barriere di protezione agli urti, indipendentemente dal materiale. Per massimizzare l'efficacia e la longevità delle barriere di sicurezza, è essenziale un posizionamento corretto e una manutenzione regolare. Le barriere devono essere posizionate strategicamente in base al flusso del traffico, alla visibilità e ai potenziali pericoli per garantire la massima visibilità e protezione.

Le barriere di protezione agli urti sono un componente indispensabile della moderna filosofia di sicurezza industriale e stradale. Un sistema di barriere di protezione agli urti correttamente selezionato e installato professionalmente protegge i vostri dipendenti, previene i danni strutturali, garantisce la continuità operativa e genera significativi risparmi sui costi nel lungo periodo. In aziende come Raysan e RoadSky, è possibile trovare soluzioni complete per le esigenze di protezione agli urti degli impianti industriali e stradali, con un'ampia gamma di prodotti che spaziano dalle barriere di protezione flessibili a base di polimeri ai sistemi di protezione in acciaio.
