Il Cuore Elettrico della Toyota Prius: Componenti e Funzionamento della Batteria Ibrida

La Toyota Prius, pioniera indiscussa nel mondo della tecnologia ibrida fin dal suo debutto nel 1997, ha ridefinito il concetto di efficienza e sostenibilità nel settore automobilistico. Questo veicolo iconico è diventato un punto di riferimento per chi cerca un connubio perfetto tra consumi ridotti, affidabilità nel tempo e un impatto ambientale minimizzato. Al centro di questa rivoluzione tecnologica si trova il suo sofisticato sistema ibrido, in cui la batteria gioca un ruolo da protagonista assoluta. Comprendere i componenti e il funzionamento della batteria ibrida Toyota Prius è fondamentale per apprezzarne appieno le prestazioni e garantirne la longevità.

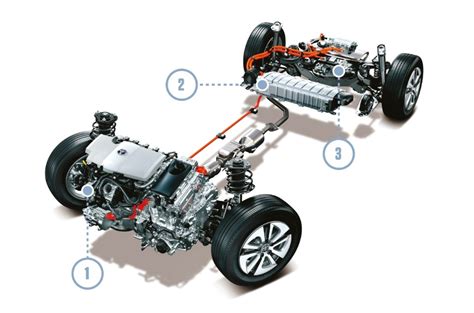

La Doppia Anima del Sistema Ibrido Toyota

Le Toyota Hybrid si distinguono per la loro architettura a doppio motore, un elemento chiave che ne garantisce l'eccezionale efficienza. Un classico motore a benzina si affianca a un motore elettrico, alimentato da una batteria che opera in un circuito chiuso, senza necessità di ricariche esterne da prese di corrente. Questa sinergia permette all'auto di viaggiare sfruttando esclusivamente la propulsione elettrica, quella termica, o una combinazione di entrambe. Il passaggio tra le diverse modalità di propulsione è gestito in modo automatico e fluido dal sistema di gestione del veicolo, garantendo un'esperienza di guida ottimale e consumi ridotti.

La Batteria di Trazione: Il Serbatoio di Energia Pulita

La batteria di trazione, o batteria HV (High Voltage), è il cuore pulsante del sistema ibrido. Negli anni, Toyota ha impiegato diverse tecnologie per i suoi accumulatori, privilegiando inizialmente le batterie al Nichel-Metallo Idruro (Ni-MH) e successivamente introducendo le più avanzate batterie agli Ioni di Litio (Li-ion) per alcuni modelli, come la Prius Plug-in Hybrid.

Batterie al Nichel-Metallo Idruro (Ni-MH)

Questa tecnologia, sviluppata da Matsushita (gruppo Panasonic) e ancora oggi prodotta da Toyota per il proprio gruppo, è stata a lungo il pilastro della gamma ibrida. Ogni cella di una batteria Ni-MH produce una differenza di potenziale nominale di circa 1,2V. Per raggiungere le tensioni necessarie al funzionamento dei motori elettrici, queste celle vengono collegate in serie per formare dei moduli, i quali, a loro volta, vengono collegati in serie per creare il pacco batteria completo. Ad esempio, il pacco batteria della Toyota Prius è composto da 288 celle Ni-MH individuali, in grado di erogare 277,2 volt e 6,5 ampere-ora. Le batterie Ni-MH sono note per la loro robustezza, un'elevata densità energetica che consente di immagazzinare molta energia in spazi contenuti, e una buona tolleranza alle temperature ambientali.

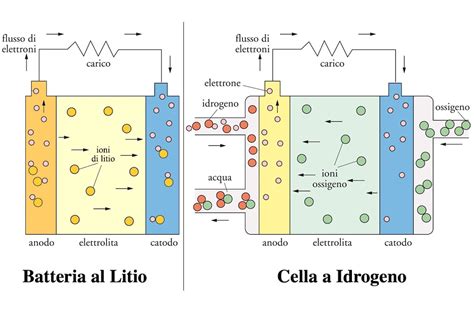

Batterie agli Ioni di Litio (Li-ion)

Le batterie agli ioni di litio, già ampiamente diffuse nei dispositivi elettronici, hanno trovato impiego anche nei veicoli ibridi ed elettrici per le loro notevoli capacità. Gli ioni di litio permettono di immagazzinare una quantità di carica superiore rispetto ad altri accumulatori, rendendo queste batterie più leggere e compatte. Una batteria agli ioni di litio produce una differenza di potenziale nominale di 3,6V, il che significa che sono necessari meno moduli per raggiungere la stessa tensione di un pacco Ni-MH, con conseguente riduzione di ingombri e peso. La Prius Plug-in Hybrid, ad esempio, utilizza batterie al litio che le consentono di percorrere circa 20 km in modalità puramente elettrica a una velocità massima di 100 km/h.

Il Sistema di Gestione della Batteria (Hybrid Battery System)

Indipendentemente dalla tecnologia impiegata, le batterie HV sono dotate di un sofisticato sistema di gestione definito "Hybrid Battery System". Questo sistema monitora costantemente parametri cruciali come la temperatura, la tensione, l'assorbimento di corrente, la resistenza interna delle celle e la tensione di ogni singola cella. Queste informazioni vengono inviate a un'unità di controllo elettronica che calcola in tempo reale lo stato di carica, la tensione di ricarica e gestisce i processi di mantenimento o rigenerazione dell'elettrolita, garantendo prestazioni ottimali e prolungando la vita utile della batteria.

Funzionamento e Ricarica: L'Efficienza del Ciclo Chiuso

Una delle caratteristiche distintive delle Toyota Hybrid è che la loro batteria di trazione non richiede ricariche esterne. La ricarica avviene in modo automatico e continuo durante la guida, grazie a due meccanismi principali:

1. Frenata Rigenerativa: Durante le fasi di decelerazione e frenata, il motore elettrico funziona come un generatore, convertendo l'energia cinetica del veicolo in energia elettrica. Questa energia viene immagazzinata nella batteria di trazione, recuperando quella che altrimenti andrebbe persa in calore.
2. Motore Termico: Il motore a benzina, oltre a fornire propulsione, può essere utilizzato dal sistema di gestione per ricaricare la batteria di trazione quando necessario, specialmente in situazioni di bassa carica o quando è richiesta maggiore potenza.

Questo ciclo continuo di recupero e utilizzo dell'energia è ciò che rende le auto ibride Toyota così efficienti nei consumi e a basse emissioni.

La Batteria Ausiliaria da 12V: Il Supporto Essenziale

Oltre alla batteria di trazione ad alta tensione, ogni veicolo ibrido, inclusa la Toyota Prius, è dotato di una batteria ausiliaria da 12V. Questa batteria, tipicamente di tipo AGM (Absorbent Glass Mat) al piombo-acido con tecnologia VRLA, ha il compito fondamentale di alimentare l'elettronica di bordo tradizionale, come i fari, l'autoradio, le luci interne, e soprattutto, di avviare l'elettronica di gestione del sistema ibrido e il motore termico. A differenza delle auto convenzionali, la batteria da 12V in un ibrido non è caricata esclusivamente dall'alternatore, ma beneficia anche del sistema ibrido stesso.

Ricarica della Batteria Ausiliaria da 12V

La batteria da 12V in un veicolo ibrido viene ricaricata attraverso una combinazione di fonti:

1. Sistema di Frenata Rigenerativa: L'energia elettrica prodotta dalla frenata rigenerativa, dopo essere immagazzinata nella batteria ad alta tensione, può essere utilizzata per caricare indirettamente la batteria da 12V tramite un convertitore DC/DC.
2. Motore a Combustione Interna: In determinate situazioni, il motore termico può attivare un alternatore o un convertitore DC/DC per caricare la batteria da 12V, soprattutto quando la batteria ad alta tensione necessita di essere mantenuta carica.
3. Assistenza Batteria ad Alta Tensione: Il convertitore DC/DC, alimentato dalla batteria ad alta tensione, fornisce una carica costante alla batteria da 12V, garantendo che disponga sempre dell'energia necessaria per i sistemi elettronici.

Cosa Succede se la Batteria da 12V si Scarica?

Una batteria da 12V scarica in un veicolo ibrido può causare problemi significativi:

• Impossibilità di Avviare il Veicolo: Anche se la batteria ad alta tensione è carica, l'auto potrebbe non avviarsi se la batteria da 12V è esaurita, poiché questa alimenta i sistemi di avviamento dell'elettronica di bordo e del motore termico.
• Guasti del Sistema: Una batteria da 12V insufficiente può provocare malfunzionamenti nelle centraline elettroniche (ECU), interessando sistemi come l'infotainment, gli airbag e i sistemi di frenata antibloccaggio (ABS).
• Necessità di Ripristino: In alcuni casi, come per la Toyota Prius, una batteria da 12V scarica può richiedere un ripristino del sistema, che potrebbe comportare più tentativi di avviamento o l'intervento di un tecnico specializzato.

Costo e Manutenzione della Batteria Ausiliaria da 12V

Le batterie da 12V per veicoli ibridi tendono ad essere più costose delle loro controparti per auto convenzionali. Questo è dovuto a diverse ragioni:

• Progettazione Speciale: Sono spesso progettate appositamente per le esigenze dell'impianto elettrico ibrido, utilizzando tecnologie come AGM o, in alcuni casi, ioni di litio, che offrono maggiore durata e prestazioni migliori in condizioni climatiche variabili.
• Opzioni Aftermarket Limitate: La minore diffusione dei veicoli ibridi rispetto a quelli tradizionali si traduce in una minore disponibilità di opzioni aftermarket, con conseguente aumento dei prezzi dovuto alla ridotta concorrenza.
• Affidabilità Prioritaria: Data la loro importanza critica nel funzionamento del veicolo, i produttori pongono una forte enfasi sull'affidabilità e sulla longevità, utilizzando materiali di alta qualità e rigorosi controlli di produzione.

La ricarica di una batteria da 12V in una Prius, o veicolo ibrido simile, può essere effettuata semplicemente guidando per circa 20 minuti, permettendo al sistema di ricarica di operare. In alternativa, è possibile utilizzare un caricabatterie compatibile, seguendo scrupolosamente le istruzioni del produttore e prendendo le dovute precauzioni di sicurezza.

Durata e Longevità delle Batterie Ibride

Le batterie ibride Toyota sono progettate per durare a lungo, con una vita utile stimata che si aggira intorno ai 15 anni o circa 100.000-150.000 miglia (160.000-240.000 km). Molti proprietari di Toyota Prius hanno segnalato che le loro batterie hanno superato le 200.000 miglia, grazie a una corretta manutenzione e ad abitudini di guida che evitano condizioni estreme.

Fattori che Influenzano la Durata della Batteria

Diversi fattori possono influenzare la longevità della batteria ibrida:

• Abitudini di Guida: Uno stile di guida che evita accelerazioni e frenate brusche, privilegiando una guida fluida e costante, contribuisce a preservare la batteria. Percorsi cittadini con frequenti stop-and-go, che favoriscono la frenata rigenerativa, possono essere più benefici rispetto a lunghi tratti autostradali a velocità costante.
• Condizioni Climatiche: L'esposizione a temperature estreme, sia molto calde che molto fredde, può ridurre significativamente la durata della batteria. Parcheggiare il veicolo in un garage o in un luogo coperto quando possibile può aiutare a proteggerlo da queste condizioni.
• Manutenzione Regolare: Ispezioni periodiche delle condizioni della batteria, controllo delle prese d'aria di raffreddamento e verifica del corretto funzionamento dei sistemi correlati sono essenziali per prevenire l'usura prematura.

Segnali di Deterioramento della Batteria

Quando le batterie ibride si avvicinano alla fine della loro vita utile, possono manifestarsi alcuni segnali di avvertimento:

• Diminuzione del Risparmio di Carburante: Una batteria meno efficiente potrebbe portare a un aumento dei consumi di carburante, poiché il motore termico dovrà intervenire più frequentemente per compensare la ridotta assistenza elettrica.
• Prestazioni Ridotte: Si potrebbe notare una minore reattività nell'accelerazione o una sensazione di "fiacchezza" del veicolo.
• Fluttuazioni Elettriche Anomale: Strane variazioni nel livello di carica mostrato sul display o un'attivazione più frequente del motore termico possono indicare un problema.
• Comparsa di Codici di Errore: La comparsa di codici di errore specifici, come il P0A80, indica la necessità di un intervento sulla batteria.
• Problemi di Accensione: In casi estremi, una batteria completamente guasta potrebbe impedire l'avviamento del veicolo.

Sostituzione della Batteria: Opzioni e Costi

Quando arriva il momento di sostituire la batteria ibrida, i costi iniziali possono sembrare elevati, ma sono generalmente inferiori a quanto si possa immaginare. Il costo di una batteria sostitutiva può variare da circa $1.600 a $1.950, escludendo l'installazione. Esistono diverse opzioni per la sostituzione:

• Batterie Nuove: L'opzione più costosa ma che garantisce le massime prestazioni e durata.
• Batterie Ricondizionate o Usate: Un'alternativa più economica che può offrire prestazioni comparabili a un costo inferiore. È fondamentale rivolgersi a officine di riparazione affidabili e specializzate per garantire la qualità di queste batterie.

Molti conducenti scelgono di sostituire la propria batteria ibrida con un'altra dello stesso tipo o con una tecnologia più recente, mantenendo la fiducia nella tecnologia Toyota. La longevità e l'affidabilità dimostrate dalla casa automobilistica nel corso di oltre vent'anni di produzione ibrida continuano a rendere la scelta di un veicolo Toyota Hybrid una decisione vantaggiosa e lungimirante.

Innovazione e Futuro: Il Ruolo dei Supercondensatori

Oltre alle batterie tradizionali, alcune applicazioni automobilistiche hanno sperimentato l'uso di supercondensatori (o ultracapacitori). Questi dispositivi, capaci di accumulare una quantità di carica elettrica significativamente maggiore rispetto ai condensatori tradizionali, vengono utilizzati per fornire una sovra-potenza durante la fase di avviamento, garantendo la coppia necessaria per l'avviamento del motore. Il gruppo PSA, ad esempio, ha introdotto un sistema chiamato "e-booster" basato su supercondensatori. Un singolo supercondensatore può avere una capacità di 1200F e una tensione di circa 5,4V, garantendo fino a 4 avviamenti senza ricarica e una potenza supplementare. La loro durata di vita è notevole, stimata in 15 anni o 240.000 km. Tuttavia, è importante notare che i supercondensatori utilizzano elettroliti che, come l'Acetonitrile, possono essere tossici, richiedendo particolare attenzione nella gestione e manutenzione.

L'Inverter e il Convertitore DC/DC: Gestori di Potenza

Nei veicoli ibridi ed elettrici, la gestione della corrente elettrica è di vitale importanza. Dispositivi come l'inverter e il convertitore DC/DC svolgono ruoli cruciali in questo processo.

• Inverter: I motori elettrici utilizzati in questi veicoli sono tipicamente motori sincroni trifase in corrente alternata. Poiché la batteria HV eroga una tensione continua, è necessario un dispositivo posto tra la batteria e il motore elettrico in grado di trasformare la tensione continua in alternata. Questo dispositivo è l'inverter.
• Convertitore DC/DC: In alcuni veicoli, come la Prius, non è presente l'alternatore tradizionale. In questi casi, un convertitore DC/DC è essenziale per simulare il suo lavoro. Questo dispositivo converte la tensione continua della batteria HV in una tensione di 14V, necessaria per la ricarica della batteria ausiliaria da 12V e per alimentare i vari dispositivi di bordo. Esistono anche convertitori Buck/Boost che possono innalzare o abbassare la tensione continua prima che venga convertita in alternata dall'inverter, a seconda delle necessità del sistema.

La complessità dei sistemi ibridi Toyota, pur garantendo un'efficienza e un'affidabilità eccezionali, richiede un approccio tecnico rigoroso per la manutenzione. Una diagnosi accurata e interventi mirati, eseguiti da personale specializzato, sono fondamentali per preservare le prestazioni e la longevità di questi veicoli tecnologicamente avanzati. La comprensione dei componenti chiave, come la batteria di trazione, la batteria ausiliaria e i sistemi di gestione dell'energia, è il primo passo per ogni proprietario di un veicolo ibrido Toyota.
