La serie sterzo è un componente cruciale ma spesso sottovalutato nella meccanica di una bicicletta. Essa rappresenta il punto di connessione tra il telaio e la forcella, permettendo la sterzata fluida e precisa del mezzo. Nonostante la sua apparente semplicità, la serie sterzo è un concentrato di ingegneria e tecnologia, soprattutto negli ultimi anni, con l'evoluzione dei design delle biciclette e le crescenti esigenze degli utenti. Questa guida completa, realizzata con il contributo di esperti del settore come FSA - FULL SPEED AHEAD, mira a fornire una comprensione approfondita di questo componente, dal suo funzionamento alle più moderne soluzioni tecnologiche.
Come Funziona la Serie Sterzo: Un Collegamento Fondamentale
In termini di funzionamento, la serie sterzo è il meccanismo che permette alla forcella di ruotare all'interno del tubo sterzo del telaio. Questo movimento è reso possibile da una serie di cuscinetti alloggiati in apposite coppe. Quando si pedala, si tende a dare per scontata la fluidità dello sterzo, un'esperienza che dipende in larga misura dalla qualità e dalla corretta manutenzione della serie sterzo.

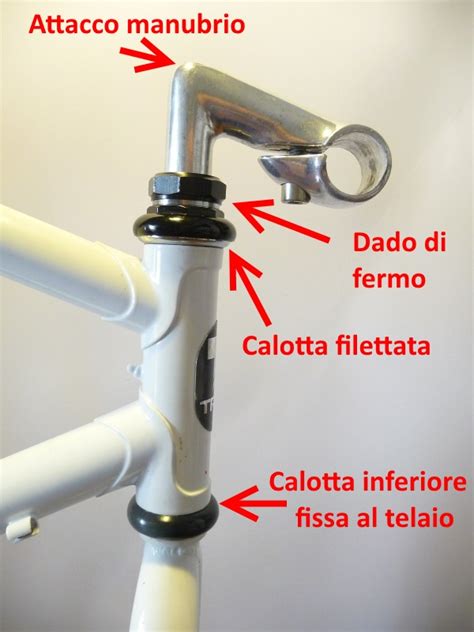

Gli elementi fondamentali che compongono una serie sterzo sono principalmente due cuscinetti, uno posizionato all'estremità superiore del tubo sterzo e l'altro alla sua estremità inferiore. Tuttavia, una serie sterzo completa include una serie di componenti che devono essere montati in un ordine preciso:
- Pista inferiore della serie sterzo: Questo componente, quando necessario, viene inserito a pressione alla base del cannotto della forcella. Alcune forcelle moderne, come quelle realizzate in pezzo unico con il cannotto conificato, incorporano già un profilo di accoppiamento con il cuscinetto inferiore, eliminando la necessità di una pista separata e contribuendo a una maggiore rigidità complessiva.
- Cuscinetto inferiore: Generalmente costituito da sfere che lavorano con un contatto angolare (ACB - Angular Contact Bearing), questo cuscinetto è alloggiato nella calotta inferiore.
- Calotta inferiore: La coppa che ospita il cuscinetto inferiore.
- Dado ad expander (o ragnetto): Inserito all'interno del cannotto forcella, questo elemento serve a registrare il precarico dei cuscinetti, garantendo la giusta tensione per una sterzata fluida e senza gioco.
- Calotta superiore: La coppa che ospita il cuscinetto superiore.
- Cuscinetto superiore: Simile al cuscinetto inferiore, alloggia nella calotta superiore.
- Anello di centraggio: Di forma conica, questo componente aiuta ad allineare il cannotto forcella con l'asse dei cuscinetti.
- Coperchio del cuscinetto superiore: Si appoggia sul cuscinetto superiore, fornendo una chiusura ermetica per proteggere da acqua e sporco.
- Tappo serie sterzo: Include una vite che viene utilizzata per regolare il precarico dei cuscinetti durante l'installazione.
La serie sterzo è una parte soggetta ad usura contenente i cuscinetti dello sterzo. Quando si avverte gioco, è spesso il momento di sostituire l'intera serie sterzo.
Tipologie di Serie Sterzo: Un Mondo di Integrazione

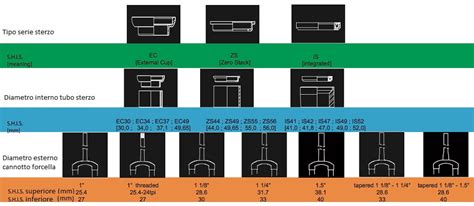

Negli anni, il design delle biciclette si è evoluto, portando a diverse tipologie di serie sterzo per adattarsi a telai e forcelle sempre più diversificati. La scelta della serie sterzo corretta è fondamentale per garantire la compatibilità e le prestazioni ottimali. I costruttori di telai determinano il tipo di serie sterzo da alloggiare secondo tre standard principali:
- A calotte esterne (EC - External Cup): In questo sistema, i cuscinetti alloggiano all'interno di coppe che vengono pressate esternamente al telaio. Ogni calotta è una bussola che richiede una pressa manuale per l'installazione e la sua rigidità strutturale è determinante per la stabilità. In questo caso, le coppe sono forzate nel telaio.
- Integrata (IS - Integrated System): Con questo standard, i cuscinetti si alloggiano direttamente all'interno del tubo sterzo del telaio, eliminando la necessità di calotte esterne. L'installazione non richiede strumenti specifici ma una grande precisione nella lavorazione delle piste di alloggiamento interne al telaio.
- Semi-integrata (ZS - Zero Stack): In questa configurazione, i cuscinetti alloggiano all'interno di coppe che vengono inserite quasi completamente nel tubo sterzo, lasciando solo un piccolo spallamento esterno. L'installazione avviene a pressione e questo tipo di serie sterzo generalmente richiede un diametro maggiore del tubo sterzo rispetto agli altri standard.
La distinzione tra le serie sterzo esterne e semi-integrate può essere sottile. Una serie sterzo in versione EC presenta un'altezza della calotta più importante all'esterno del telaio, mentre una serie sterzo ZS presenta un minor spessore esterno.
L'Evoluzione Tecnologica: Cuscinetti e Integrazione dei Cavi
Le esigenze moderne delle biciclette, che spaziano dai telai in carbonio con tubazioni sottili alle e-bike con carichi elevati, passando per gravel e cargo bike esposte a ogni condizione, richiedono soluzioni sempre più sofisticate per le serie sterzo. La creazione di una serie sterzo moderna non è un compito facile, considerando le diverse integrazioni di cavi, le dimensioni dei telai e le tipologie di biciclette.
Le collaborazioni con brand leader come Litemove, Knog, FOX e SR Suntour hanno portato allo sviluppo di serie sterzo capaci di accogliere cablaggi per luci, porte USB e accessori, mantenendo un'estetica pulita e una funzionalità elevata.
Un esempio di innovazione nel campo dei cuscinetti è rappresentato dagli HPB - High Performance Bearing di FSA. Questi cuscinetti sono progettati per offrire massima durata, protezione dagli agenti esterni e scorrevolezza costante nel tempo. Il cuore della tecnologia HPB risiede nell'utilizzo di anelli in acciaio inox di altissima qualità, trattati con un rivestimento chimico proprietario che aumenta significativamente la resistenza alla corrosione. La gabbia interna, realizzata in un polimero ad alte prestazioni con micro-lubrificazione integrata, funge da barriera fisica contro contaminanti e mantiene stabile la distribuzione del grasso. FSA sottopone i cuscinetti HPB a rigorosi test, incluso il Mud Test, che simula l'ingresso di fango e detriti, condizioni tipiche per discipline come enduro, gravel e per le e-bike.
Per chi cerca una soluzione più accessibile ma comunque durevole rispetto agli standard tradizionali, FSA propone la linea X-Bearing. Questi cuscinetti utilizzano anelli in acciaio cromato ad alta resistenza, più rigidi e stabili rispetto ai modelli entry-level. Gli X-Bearing rappresentano una scelta equilibrata per biciclette con passaggi cavi più semplici o per rider che desiderano un upgrade senza investire nella soluzione premium HPB.
L'integrazione totale dei cavi è diventata una tendenza dominante nel design delle biciclette. Soluzioni come ACR (Absolute Compression Ratio) e ICR (Internal Cable Routing) sono state sviluppate per integrare i cavi all'interno del manubrio e del telaio, mantenendo la rigidità e un allineamento preciso del cockpit.
Altre innovazioni includono sistemi pensati per una maggiore flessibilità e personalizzazione. Ad esempio, alcune serie sterzo possono essere full o semi-integrate, nate da collaborazioni con brand come Satori, TranzX, Zoom ed Ergotec. Esistono inoltre sistemi con smorzamento integrato nel cuscinetto per stabilizzare lo sterzo e soluzioni che permettono la regolazione del reach tramite calotte ovalizzate, offrendo un margine di ±5 mm. Un sistema particolarmente utile è quello che limita la rotazione dello sterzo per prevenire danni ai cavi o al telaio, una precauzione importante soprattutto con i sistemi di cablaggio interno.
Serie Sterzo Bici – Caratteristiche, Utilizzo e Prezzi
Identificare la Serie Sterzo Corretta: La Sfida della Compatibilità
Con l'avvento dei cannotti forcella conificati (con diametro di 1-1/8″ superiormente e 1.5″ inferiormente) e le diverse tipologie di serie sterzo (integrata, semi-integrata, esterna), l'identificazione del modello corretto per la sostituzione è diventata più complessa. Per facilitare questo processo, è stato sviluppato lo standard S.H.I.S. (Standardized Headset Identification System).
Il codice S.H.I.S. fornisce informazioni precise sul tipo di serie sterzo e sulle sue dimensioni. Un codice tipico come EC34/28.6 | ZS55/40 si compone di due parti separate da una linea verticale, che si riferiscono rispettivamente alla calotta superiore e a quella inferiore.
Ogni parte del codice include:
- Due lettere iniziali: Indicano il tipo di serie sterzo:
- EC: External Cup (a calotte esterne)
- IS: Integrated (integrata)
- ZS: Zero Stack (semi-integrata)
- Un numero prima della barra: Indica il diametro interno del tubo sterzo del telaio, in millimetri.
- Un numero dopo la barra: Indica il diametro esterno del cannotto forcella, in millimetri (con un'indicazione decimale per la calotta superiore).
Ad esempio, nel codice EC34/28.6 | ZS55/40:
- La prima parte (EC34/28.6) si riferisce alla serie sterzo superiore: è di tipo External Cup, il tubo sterzo del telaio ha un diametro interno di 34 mm, e il cannotto forcella ha un diametro esterno di 28.6 mm.
- La seconda parte (ZS55/40) si riferisce alla serie sterzo inferiore: è di tipo Zero Stack (semi-integrata), il tubo sterzo del telaio ha un diametro interno di 55 mm, e il cannotto forcella ha un diametro esterno di 40 mm.
Per semplificare ulteriormente la scelta, FSA ha sviluppato FSA Easy Headset, un configuratore online che assiste meccanici e utenti finali nell'individuare la serie sterzo corretta. Questo strumento include un database costantemente aggiornato, coprendo sia modelli attuali che precedenti, oltre a integrazioni specifiche per telai OEM.
Installazione e Manutenzione: Assicurare Durata e Prestazioni
L'installazione corretta della serie sterzo è fondamentale per garantirne il corretto funzionamento e la longevità.
Per montare il cono forcella sulla forcella, è necessario picchiettare moderatamente sul manicotto A del cono precedentemente posizionato. Successivamente, le tazze (coppe) devono essere premute nel telaio utilizzando un apposito pressa, assicurandosi che siano a buon contatto con il telaio. Prima di installare i cuscinetti, è importante ingrassare gli alloggiamenti D.
Nel caso di rimozione delle calotte dal telaio, si utilizza un estrattore di calotte. Si inserisce l'estrattore fino a far passare le griffe sotto le calotte e si batte sull'altra estremità fino all'estrazione.
Il cono della forcella, l'anello che si trova in basso al cannotto della forcella, se danneggiato o diverso dalla nuova serie sterzo, deve essere sostituito. Il cono della forcella viene pressato sul cannotto e la sua estrazione richiede un attrezzo specifico: l'estrattore del cono.
La manutenzione regolare della serie sterzo è altrettanto importante. Poiché è un componente fondamentale per la guidabilità, è opportuno controllarla periodicamente per individuare eventuali giochi, che possono causare una guida imprecisa e una minore durata del componente. Al contrario, una serie sterzo troppo chiusa ostacolerà la guida e aumenterà l'usura.
Una procedura di manutenzione completa include la pulizia e la lubrificazione dei cuscinetti. Questi interventi andrebbero eseguiti periodicamente, o comunque quando si avvertono scricchiolii o movimenti ruvidi, sintomi di una serie sterzo che necessita di attenzione o che è giunta al termine del suo ciclo di vita.
In conclusione, la serie sterzo è un componente di ingegneria complessa che gioca un ruolo vitale nella sicurezza e nel piacere di guida di una bicicletta. Dalla scelta del tipo corretto alla sua installazione e manutenzione, comprendere le sue peculiarità tecnologiche e gli standard di riferimento è essenziale per ogni ciclista e meccanico. Le innovazioni continue, come i cuscinetti ad alte prestazioni e le soluzioni per l'integrazione dei cavi, dimostrano come questo componente sia in costante evoluzione per soddisfare le sempre crescenti esigenze del mondo del ciclismo.
