Introduzione: Il Cuore Pulsante del Motore e l'Importanza delle Bielle
All'interno del complesso meccanismo di un motore a combustione interna, ogni componente svolge un ruolo cruciale. Tra questi, le bielle rappresentano un elemento di fondamentale importanza, agendo come collegamento vitale tra il pistone e l'albero motore. La loro funzione è quella di trasformare il moto alternativo del pistone in moto rotatorio dell'albero motore, sopportando forze estreme dovute alla combustione e alle inerzie dei componenti in movimento. Quando si parla di motori sottoposti a elevate sollecitazioni, come nel caso delle preparazioni per vetture sportive quali la Fiat 500 Abarth, la scelta della biella diventa un fattore determinante per l'affidabilità e le prestazioni. In questo contesto, il termine "biella ad H rovesciata" emerge come una soluzione tecnica avanzata, progettata per affrontare le sfide imposte dall'incremento di potenza e pressione di scoppio.
La Nomenclatura "ad H Rovesciata": Origini e Caratteristiche

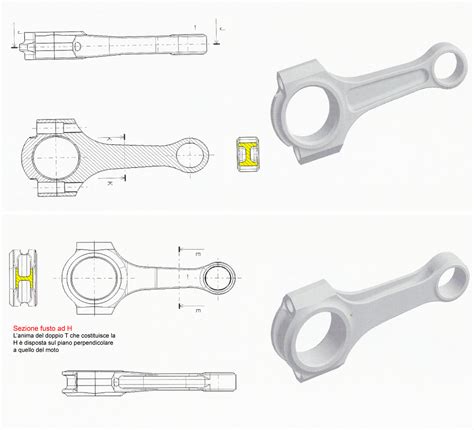

Il termine "biella ad H rovesciata" si riferisce specificamente alla forma della sezione trasversale del corpo della biella. La sua designazione, che potrebbe apparire gergale in quanto non sempre rintracciabile nelle fonti tecniche più formali come "ad H stretta", descrive una configurazione ottimizzata per la resistenza. L'ipotesi più accreditata è che la sezione che viene evidenziata in figura sia ulteriormente contenuta, formando così una "H" più stretta del consueto, oppure una "H" il cui orientamento rispetto al piano di lavoro è stato invertito rispetto a bielle con profilo "ad I" tradizionali.
Le bielle con questa particolare geometria sono apprezzate per la loro eccezionale resistenza, specialmente in situazioni dove la pressione di scoppio è sensibilmente aumentata o in presenza di problematiche di detonazione. Questo perché, proprio grazie alla loro sezione, queste bielle manifestano una maggiore resistenza a flessione nel momento della combustione. Questo aspetto è cruciale, poiché durante la fase di espansione, la biella è sottoposta a compressione, e una maggiore rigidità in questa fase previene deformazioni indesiderate che potrebbero compromettere l'integrità del motore.

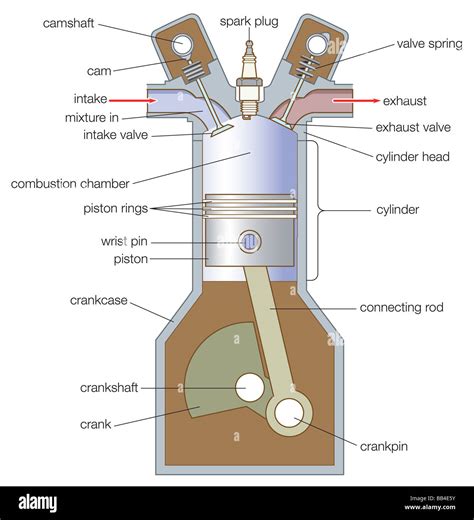

Guardiamo attraverso un motore 4 tempi: ecco come funziona dall'interno un motore a scoppio
Processo Produttivo e Materiali Avanzati
Le bielle ad H rovesciata sono ottenute attraverso processi di lavorazione meccanica di alta precisione come la fresatura o la microfusione. Queste lavorazioni, sebbene piuttosto costose e generalmente sconsigliate per i motori di serie a causa degli elevati costi di produzione, sono fondamentali per ottenere componenti con superfici altamente rifinite e tolleranze estremamente precise. La precisione dimensionale e la qualità della superficie sono aspetti critici per minimizzare gli attriti e massimizzare la durata della biella sotto stress elevati.
Per quanto riguarda i materiali, queste bielle sono realizzate in acciaio speciale o leghe di titanio. L'acciaio speciale offre un'ottima combinazione di resistenza meccanica e tenacità, mentre le leghe di titanio, pur essendo più costose, garantiscono un'ulteriore riduzione del peso a parità di resistenza, contribuendo a diminuire le forze inerziali. La scelta del materiale dipende dalle specifiche esigenze del motore e dal livello di performance desiderato.
Vantaggi delle Bielle ad H Rovesciata: Oltre la Semplicità della Forma
L'adozione di bielle ad H rovesciata porta con sé una serie di vantaggi significativi, specialmente in contesti di motori elaborati o ad alte prestazioni.
Resistenza a Flessione e Carichi di Compressione
Il principale vantaggio, come già accennato, risiede nella loro superiore resistenza a flessione. In un motore turbocompresso, quando si incrementa notevolmente la pressione (quindi la PME - Pressione Media Effettiva - e la potenza specifica areale), le bielle sono soggette a forze di compressione molto elevate durante la fase di combustione. La sezione ad H rovesciata è studiata per massimizzare la resistenza strutturale in questa direzione, prevenendo la deformazione e il potenziale cedimento. Non si tratta solo di momento d'inerzia, ma di sezione in sé stessa: una sezione più grande implica un carico maggiore per la rottura. Nel caso di strutture snelle sollecitate a compressione, se si utilizzassero solo le formule relative alla trazione, le strutture collasserebbero; ciò evidenzia la necessità di considerare attentamente la geometria della sezione.
Rigidità Torsionale
Un altro beneficio spesso citato è l'aumento della rigidità torsionale del gruppo biella. Questo significa che la biella è meno propensa a torcersi lungo il suo asse longitudinale sotto l'azione delle forze complesse che agiscono su di essa. La rigidità torsionale è un fattore importante per mantenere l'allineamento preciso tra pistone e albero motore, riducendo l'usura e migliorando l'efficienza meccanica.
Durabilità e Affidabilità in Condizioni Estreme
L'impiego di bielle ad H rovesciata, abbinate a bulloni speciali ad alta trazione americani ARP (Automotive Racing Products), contribuisce a un significativo aumento della durabilità e dell'affidabilità del motore in condizioni di utilizzo estreme, come quelle tipiche delle competizioni o delle elaborazioni spinte. I bulloni ARP sono noti per la loro capacità di mantenere un serraggio costante anche sotto stress termici e meccanici elevati, prevenendo l'allentamento e il conseguente cedimento della biella. L'esperienza di fornitori specializzati che commercializzano queste bielle dal 2003, senza aver registrato rotture o resi, sottolinea la robustezza di questa soluzione.
L'Applicazione Specifica per Fiat 500 Abarth e Motori Simili
Le bielle rinforzate Fiat 500 Abarth in acciaio speciale ad H Rovesciata sono progettate per motori e motori Multiair 1400 16v, inclusi quelli di Fiat Grande Punto, Alfa Mito e tutti i motori 1400 aspirati. Questo indica una compatibilità estesa all'interno della famiglia di motori Fiat, sottolineando la versatilità di questa soluzione per diverse applicazioni, da quelle stradali più performanti a quelle destinate all'uso sportivo. Il set kit bielle è tipicamente composto da 4 pezzi, corrispondente al numero di cilindri di questi motori.
L'attenzione all'assemblaggio è cruciale: acquistando bielle in acciaio ProtoXide con bulloni ARP ad H rovesciata, si ha diritto a ricevere tutte le indicazioni di montaggio, tolleranze e serraggi necessarie. Un tecnico specializzato è a completa disposizione per risolvere ogni problematica e fornire le indicazioni corrette per un montaggio a regola d'arte.
La Biella in Movimento: Un Esempio di Ingegneria Meccanica Dinamica

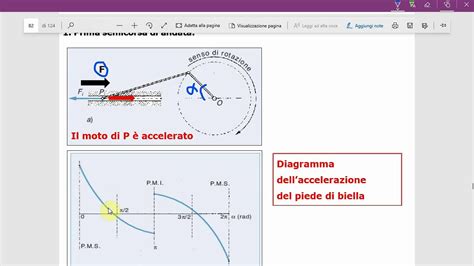

È fondamentale comprendere il dinamismo a cui una biella è sottoposta. A 9000 giri al minuto, una biella compie 150 movimenti su e giù in un solo secondo. Questo significa che è soggetta a cicli di carico e scarico estremamente rapidi e intensi. Le forze di inerzia, combinate con le pressioni di combustione, creano un ambiente altamente stressante. La resistenza offerta dalla sezione ad H rovesciata è quindi cruciale per evitare la fatica del materiale e la rottura.
Potenza Specifica Areale e Pressione Media Effettiva (PME)
Per comprendere appieno il contesto in cui le bielle ad H rovesciata eccellono, è utile approfondire i concetti di Potenza Specifica Areale (PSA) e Pressione Media Effettiva (PME).
Pressione Media Effettiva (PME)
La PME è un parametro fondamentale per valutare l'efficienza di un motore a combustione interna. Rappresenta una pressione media costante che, se applicata su tutta la corsa del pistone, produrrebbe lo stesso lavoro netto per ciclo che il motore produce realmente. Un aumento della PME indica un maggiore sfruttamento del volume del cilindro per la produzione di potenza, il che si traduce in forze maggiori che agiscono sulla biella.
Potenza Specifica Areale (PSA)
La potenza specifica areale è un indice di "carico" del motore, o meglio, un indice di esasperazione. Indica la potenza che il motore fornisce non tanto in rapporto alla cilindrata o alla cilindrata unitaria, ma in rapporto a un'area specifica. Questa area è la superficie del pistone, quindi l'area del cilindro (se specifica) o la somma delle aree dei cilindri se totale, calcolata usando l'alesaggio. Un'elevata PSA significa che il motore sta producendo molta potenza per unità di superficie del pistone, implicando quindi che i componenti interni, bielle incluse, sono sottoposti a sollecitazioni estremamente elevate. L'utilizzo di bielle ad H rovesciata diventa quasi una necessità in motori con alta PSA e PME.
Le Bielle ad H Rovesciata in Diverse Applicazioni
L'applicazione delle bielle ad H rovesciata non si limita al mondo Fiat. La loro robustezza le rende ideali per una vasta gamma di motori ad alte prestazioni e per la preparazione di veicoli da competizione. Esempi includono:
- Smart 600: Bielle ProtoXide in acciaio speciale ad H Rovesciata, con bulloni speciali ad alta trazione americani ARP, in set da 3 bielle.
- Fiat Coupé 2.000 20v Turbo 5 cilindri: Bielle rinforzate in acciaio speciale ad H Rovesciata, con bulloni speciali ARP.
- Audi RS4 2700 V6 bi-turbo: Bielle realizzate in acciaio speciale ad H Rovesciata, con bulloni speciali ARP, in set da 6 pezzi.
- Subaru Impreza 2000 Turbo EJ20: Bielle in acciaio speciale ad H Rovesciata, con bulloni speciali ARP, in set da 4 pezzi.
Questi esempi dimostrano come la tecnologia delle bielle ad H rovesciata sia una soluzione trasversale e affidabile per motori che richiedono massima resistenza e performance, indipendentemente dalla marca o dalla configurazione del motore (da 3 a 8 cilindri). La costante disponibilità di disegni tecnici per campionature di bielle in acciaio con lunghezze differenti o per modelli non presenti nei cataloghi online, evidenzia la flessibilità e la capacità di personalizzazione offerte da fornitori specializzati.
Attenzione alle Imitazioni e l'Importanza della Marchiatura
Nel mercato dei componenti ad alte prestazioni, la presenza di imitazioni è una realtà. Per questo motivo, è fondamentale prestare attenzione alla provenienza e alla qualità dei prodotti. Le bielle di qualità sono riconoscibili dalla marchiatura LASER "PROTOXIDE". Se non presentano questo logo o ne mostrano altri, non sono bielle originali del fornitore menzionato. Questa garanzia è cruciale per assicurarsi di installare componenti testati e affidabili. L'affermazione "mai una rotta o tornata indietro fino ad oggi" testimonia l'affidabilità e la qualità costruttiva di queste bielle, un traguardo significativo in un settore dove i carichi di lavoro sono estremi.
