Il blocco frizione di una motocicletta KTM, in particolare per i modelli come EXC 450, EXC 500 ie e EXC 530 Sixdays, rappresenta un componente cruciale per il corretto funzionamento del veicolo. La sua efficienza determina non solo la capacità di cambiare marcia fluidamente, ma anche la trasmissione ottimale della potenza dal motore alla ruota posteriore. Una frizione ben mantenuta e funzionante è sinonimo di prestazioni elevate, sicurezza e longevità del mezzo. Questo articolo si propone di esplorare in dettaglio il blocco frizione KTM, analizzando i suoi componenti, le problematiche comuni, le soluzioni di manutenzione e sostituzione, con un focus particolare sui kit di revisione disponibili sul mercato, come quelli che contengono tutti i componenti necessari per riparare il cilindro frizione.
Comprendere il Blocco Frizione: Funzionamento e Componenti Chiave
Prima di addentrarci nei dettagli della manutenzione, è fondamentale comprendere come funziona il blocco frizione e quali sono i suoi componenti principali. Il sistema di frizione idraulica, comunemente impiegato sui modelli KTM moderni, si basa sulla pressione di un fluido per disinnestare e innestare la frizione. Il processo inizia con la leva della frizione sul manubrio. Quando la leva viene azionata, essa spinge un pistone all'interno del cilindro maestro della frizione. Questo pistone, a sua volta, crea pressione nel fluido idraulico (solitamente olio specifico per frizioni idrauliche) che scorre attraverso un tubo flessibile fino al cilindro secondario (attuatore) montato vicino al pacco frizione.
Nel cilindro secondario, la pressione del fluido spinge un altro pistone che agisce sul meccanismo di disinnesto della frizione. Questo meccanismo, tramite una serie di leveraggi o direttamente, spinge le molle che tengono premuti i dischi della frizione, separandoli. La separazione dei dischi interrompe il trasferimento di potenza dal motore alla trasmissione. Quando la leva della frizione viene rilasciata, la pressione nel sistema idraulico diminuisce, le molle riportano i dischi della frizione a contatto, ripristinando la connessione e permettendo alla potenza di fluire nuovamente.

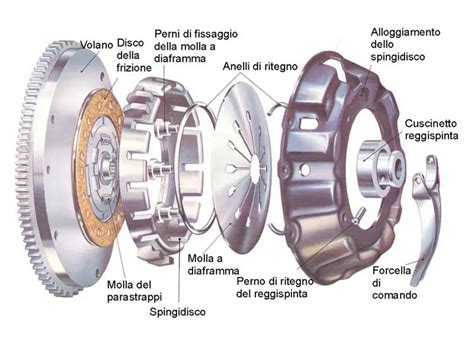

I componenti chiave di un blocco frizione includono:
- Cilindro Maestro della Frizione (Pompa Frizione): Situato sul manubrio, contiene il pistone che viene azionato dalla leva e il serbatoio del fluido idraulico.
- Leva della Frizione: Il comando azionato dal pilota.
- Tubo Flessibile della Frizione: Trasporta il fluido idraulico tra il cilindro maestro e il cilindro secondario. La qualità e l'integrità di questo tubo sono essenziali per prevenire perdite e garantire una risposta pronta.
- Cilindro Secondario (Attuatore Frizione): Montato sul carter motore, trasmette la pressione idraulica al meccanismo di disinnesto della frizione.
- Fluido Idraulico: Un olio specifico che deve essere mantenuto pulito e al livello corretto.
- Componenti Interni: Pistoni, guarnizioni, molle e leveraggi all'interno dei cilindri maestro e secondario.
- Pacco Frizione: Sebbene non sia tecnicamente parte del "blocco frizione" idraulico, il suo corretto funzionamento è intrinsecamente legato a quello del sistema idraulico. Comprende i dischi conduttori, i dischi condotti e le molle di richiamo.
La corretta interazione tra tutti questi elementi garantisce un'esperienza di guida fluida e controllata.
Problematiche Comuni del Blocco Frizione KTM
Come ogni componente meccanico, anche il blocco frizione KTM può andare incontro a usura e malfunzionamenti. La comprensione di queste problematiche è il primo passo per una manutenzione efficace.
Una delle cause più frequenti di problemi è la perdita di fluido idraulico. Questa può verificarsi a causa di guarnizioni usurate o danneggiate nei cilindri maestro o secondario, o a causa di crepe o forature nel tubo flessibile della frizione. Una perdita di fluido porta a una diminuzione della pressione idraulica, che si traduce in una leva della frizione "molle" o che non disinnesta completamente la frizione. Questo può rendere difficile o impossibile cambiare marcia, specialmente sotto carico, e in casi estremi può portare a un completo mancato funzionamento della frizione.
L'aria nel sistema idraulico è un'altra causa comune di malfunzionamento. L'aria è comprimibile, a differenza del fluido, e quindi quando la leva viene azionata, parte della pressione viene utilizzata per comprimere l'aria anziché per spingere il pistone dell'attuatore. Questo si manifesta con una sensazione spugnosa della leva e una risposta inefficace della frizione. La presenza di aria è spesso dovuta a perdite nel sistema, a un rabbocco non corretto del fluido, o a procedure di spurgo inadeguate.
L'usura dei componenti interni dei cilindri maestro e secondario, come pistoni e guarnizioni, può portare a una ridotta efficienza e a una risposta meno precisa. Con il tempo, le guarnizioni possono indurirsi, creparsi o usurarsi, permettendo al fluido di bypassare i pistoni, riducendo così la pressione generata.
Anche la contaminazione del fluido idraulico può causare problemi. Umidità, sporco o detriti nel fluido possono corrodere le parti interne dei cilindri, danneggiare le guarnizioni e compromettere la lubrificazione. Questo può accelerare l'usura e portare a malfunzionamenti.
Infine, l'usura del pacco frizione stesso, sebbene non direttamente parte del blocco frizione idraulico, può influenzare le prestazioni percepite. Dischi usurati o bruciati non permettono un innesto completo, portando a slittamenti e a una sensazione di "frizione debole", che può essere erroneamente attribuita a un problema del sistema idraulico.
Manutenzione Preventiva e Spurgo del Sistema
Una manutenzione regolare è fondamentale per prevenire la maggior parte di questi problemi e garantire che il blocco frizione funzioni sempre al meglio. Gli interventi di manutenzione preventiva includono:
Controllo del Livello del Fluido: Il livello del fluido idraulico nel serbatoio del cilindro maestro dovrebbe essere controllato regolarmente. La maggior parte dei serbatoi ha indicatori di livello massimo e minimo. Se il livello è basso, è probabile che ci sia una perdita nel sistema.
Sostituzione del Fluido Idraulico: Il fluido idraulico assorbe umidità nel tempo, il che può abbassare il suo punto di ebollizione e aumentare il rischio di corrosione interna. Si raccomanda di sostituire il fluido ogni 1-2 anni, o secondo le indicazioni del manuale d'uso del veicolo. Durante la sostituzione, è essenziale utilizzare un fluido di alta qualità, compatibile con il sistema KTM, come specificato dal produttore. L'utilizzo di un fluido errato può danneggiare le guarnizioni e altri componenti.
Spurgo del Sistema Frizione: Lo spurgo del sistema è il processo di rimozione dell'aria e del vecchio fluido, sostituendoli con fluido nuovo e pulito. Questo è un passaggio critico, specialmente dopo la sostituzione di componenti o se si sospetta la presenza di aria nel sistema. La procedura di spurgo può variare leggermente tra i modelli, ma generalmente comporta i seguenti passaggi:
- Preparazione: Assicurarsi di avere il fluido idraulico corretto, un kit di spurgo (spesso costituito da un tubo trasparente e un contenitore per raccogliere il fluido vecchio) e gli attrezzi necessari.
- Accesso al Cilindro Secondario: Individuare la vite di spurgo sul cilindro secondario.
- Collegamento del Tubo di Spurgo: Collegare un'estremità del tubo trasparente alla vite di spurgo e l'altra estremità a un contenitore.
- Riempimento del Cilindro Maestro: Riempire il serbatoio del cilindro maestro con fluido nuovo fino al livello massimo.
- Apertura della Vite di Spurgo e Azionamento della Leva: Tenere la leva della frizione tirata verso il manubrio. Aprire lentamente la vite di spurgo. Si vedrà il fluido (e potenzialmente bolle d'aria) uscire nel tubo di raccolta.
- Chiusura della Vite di Spurgo e Rilascio della Leva: Una volta che il flusso di fluido si è stabilizzato, chiudere la vite di spurgo prima di rilasciare la leva della frizione. Questo passaggio è cruciale per evitare di aspirare aria nel sistema.
- Ripetizione: Ripetere i passaggi 5 e 6 più volte, controllando e rabboccando costantemente il livello del fluido nel cilindro maestro, fino a quando non escono più bolle d'aria dal tubo di spurgo e la leva della frizione diventa soda.
- Controllo Finale: Dopo aver completato lo spurgo, assicurarsi che il livello del fluido nel cilindro maestro sia corretto e che la vite di spurgo sia ben stretta.
Come spurgare il circuito idraulico della frizione agendo dalla vaschetta superiore (ANTEPRIMA)
Per facilitare questo processo, esistono strumenti specifici come la "SIRINGA SPURGO FRIZIONEVENT INJEKTION HYDR.", che può aiutare a introdurre fluido o a creare un vuoto per estrarre l'aria in modo più efficiente.
Kit di Revisione e Sostituzione Componenti
Quando la manutenzione ordinaria non è più sufficiente a risolvere i problemi, o quando i componenti mostrano segni evidenti di usura, può essere necessario procedere alla revisione o alla sostituzione di parti specifiche. Per i modelli KTM EXC 450, EXC 500 ie e EXC 530 Sixdays, sono disponibili "Kit Revisione Cilindro Frizione" che contengono tutti i componenti necessari per riparare il cilindro frizione. Questi kit sono progettati per essere ricambi intercambiabili con gli originali (OEM), garantendo compatibilità e qualità.
Un tipico kit di revisione per il cilindro frizione (sia maestro che secondario, a seconda della disponibilità del kit specifico) può includere:
- Guarnizioni: O-ring, paraoli e altre guarnizioni essenziali per prevenire perdite di fluido.
- Pistone: Il componente che si muove all'interno del cilindro per creare pressione.
- Molle (se applicabile): Molle di richiamo per il pistone.
- Componenti di Montaggio: Viti, rondelle o altri piccoli pezzi necessari per il rimontaggio.
L'utilizzo di un kit di revisione di qualità è fondamentale. Le parti offerte in vendita sono spesso ricambi originali e nuovi di zecca di KTM, garantendo componenti di qualità e durevoli.
Quando considerare la sostituzione:
- Perdite di Fluido Persistenti: Se dopo lo spurgo e il controllo delle guarnizioni esterne si continuano a notare perdite, è probabile che le guarnizioni interne o il pistone siano usurati.
- Leva della Frizione "Spugnosa" o Debole: Anche dopo uno spurgo accurato, se la leva rimane priva di consistenza, potrebbe indicare un problema con il pistone o le guarnizioni del cilindro maestro o secondario.
- Difficoltà nel Cambio Marcia: Se la frizione non disinnesta completamente, rendendo difficile trovare la folle o cambiare marcia senza impuntamenti, la causa potrebbe essere un cilindro frizione malfunzionante.
- Corrosione Visibile: Ispezionando i componenti durante la manutenzione, se si nota corrosione sulle superfici interne dei cilindri o sui pistoni, è consigliabile sostituirli.
La sostituzione dei componenti interni di un cilindro frizione, o la sostituzione completa del cilindro maestro o secondario, è un'operazione che richiede precisione e attenzione. È importante seguire le procedure corrette, assicurarsi che tutte le parti siano pulite prima del montaggio e che vengano utilizzate le coppie di serraggio corrette per le viti.
Selezionare i Componenti Giusti per la Tua KTM
La compatibilità dei ricambi è un aspetto cruciale quando si tratta di mantenere una motocicletta. Per i modelli KTM EXC 450, EXC 500 ie e EXC 530 Sixdays, è essenziale scegliere componenti specificamente progettati per queste moto. I produttori offrono spesso un elenco dettagliato dei modelli compatibili. Ad esempio, un "Kit Revisione Cilindro Frizione KTM EXC 450 - EXC 500 ie - EXC 530 Sixdays" si adatta a questi specifici motocicli. È sempre consigliabile verificare il numero di telaio (VIN) e l'anno di produzione della propria moto per assicurarsi che i ricambi acquistati siano quelli corretti.
I ricambi offerti in vendita sono spesso parti del catalogo del produttore, e a volte devono essere ordinate appositamente per il cliente da KTM. Questo sottolinea l'importanza di pianificare in anticipo gli acquisti, soprattutto se si necessita di parti non immediatamente disponibili in magazzino. Fare riferimento alla sezione "Spedizioni e Consegna" per informazioni sui tempi di consegna è una buona pratica.
È importante notare che gli schemi tecnici forniti con i ricambi potrebbero non essere contrattuali. In caso di dubbi o domande, i professionisti del settore sono a disposizione per fornire assistenza e consigli.
Quando si aggiunge una parte al carrello, è fondamentale prestare attenzione alla quantità richiesta. Il prezzo unitario indicato si riferisce al costo per ciascun numero di parte nella quantità di 1.
L'Importanza della Qualità dei Ricambi
L'investimento in ricambi originali e di alta qualità, come quelli nuovi di zecca di KTM, garantisce componenti durevoli e prestazioni ottimali. Utilizzare ricambi di bassa qualità o non specifici può portare a un'usura precoce, a malfunzionamenti inaspettati e, potenzialmente, a danni più gravi ad altri componenti del motore o della trasmissione. La qualità dei componenti del blocco frizione influisce direttamente sulla sicurezza e sull'affidabilità della motocicletta, specialmente in condizioni di guida impegnative.
Considerazioni Aggiuntive
La scelta tra la riparazione del cilindro frizione tramite un kit di revisione e la sostituzione completa del cilindro (maestro o secondario) dipende dalla gravità del danno, dal costo dei ricambi e dalla disponibilità di tempo e competenze per eseguire la riparazione. In molti casi, un kit di revisione ben eseguito può ripristinare completamente la funzionalità del sistema a un costo inferiore rispetto alla sostituzione del componente intero.
È sempre consigliabile consultare il manuale d'officina specifico per il proprio modello KTM per ottenere istruzioni dettagliate sulle procedure di smontaggio, rimontaggio e serraggio.
In conclusione, il blocco frizione KTM è un sistema complesso ma fondamentale per le prestazioni della motocicletta. Una comprensione approfondita del suo funzionamento, una manutenzione regolare e l'utilizzo di ricambi di alta qualità sono essenziali per garantire un'esperienza di guida sicura, affidabile e divertente. Quando si presentano problemi, identificare la causa specifica e intervenire con le soluzioni appropriate, come l'utilizzo di kit di revisione specifici per i modelli KTM EXC, è la chiave per mantenere la propria moto in condizioni ottimali.
