L'integrazione di un CarPC su una BMW E46, specialmente un modello Touring, presenta sfide uniche, soprattutto quando si tratta di gestire il sistema audio e, in particolare, l'antenna radio. Sebbene molti proprietari si concentrino sulla riproduzione di file MP3, la ricezione radio FM/AM richiede un'attenzione specifica che spesso viene trascurata fino a quando non si manifesta un problema. Questo articolo esplora in dettaglio le problematiche legate all'antenna radio sulla BMW E46, fornendo soluzioni pratiche e informazioni tecniche essenziali per gli appassionati che desiderano un'esperienza audio ottimale.
La Sfida del Posizionamento dell'Antenna nella BMW E46 Touring
Una delle prime complessità riscontrate nell'installazione di un CarPC su una BMW E46 Touring riguarda la posizione dell'antenna radio. A differenza di molte altre vetture, l'antenna radio su questo modello è integrata nel montante posteriore sinistro. Questo posizionamento strategico, sebbene efficiente per la ricezione del segnale radio originale, crea un ostacolo significativo quando si cerca di portare il cavo dell'antenna fino a un CarPC installato nel bagagliaio, tipicamente dietro il vano ruota di scorta.
Il desiderio di evitare il passaggio di cavi complessi e potenzialmente visibili attraverso l'abitacolo è comprensibile. La necessità di far passare il cavo dell'antenna dalla sua posizione originale nel fianchetto posteriore sinistro fino al computer, situato nella parte posteriore della vettura, richiede un'attenta pianificazione per mantenere un aspetto pulito e funzionale. Questo implica spesso la necessità di smontare pannelli interni e di trovare percorsi discreti per il cablaggio, garantendo al contempo che il cavo non venga danneggiato o piegato in modo eccessivo, il che potrebbe comprometterne la funzionalità.
Gestione dell'Alimentazione dell'Antenna: Un Problema Comune
Un problema ancora più insidioso, e spesso non affrontato inizialmente, è la gestione dell'alimentazione dell'antenna. Le autoradio tradizionali fornivano un segnale di "consenso" (spesso un positivo a 12V) che attivava l'amplificatore integrato nell'antenna o un amplificatore separato. Questo consenso era fondamentale per garantire una ricezione ottimale del segnale radio. Quando l'autoradio viene rimossa per fare spazio a un CarPC, questo segnale di consenso viene a mancare, lasciando l'antenna disattivata o funzionante in modo subottimale.
Per un CarPC, che non ha un'uscita dedicata per il consenso dell'antenna come un'autoradio standard, è necessario trovare un modo alternativo per alimentare l'antenna. Ignorare questo aspetto si traduce inevitabilmente in una ricezione radio scadente, con stazioni che svaniscono, rumore di fondo eccessivo e difficoltà nel trovare segnali chiari. La soluzione richiede una comprensione del sistema elettrico della vettura e una capacità di intercettare un segnale di alimentazione appropriato.
Come collegare l'amplificatore TV da interno
Identificazione dei Fili Chiave: La Centralina e i Connettori
Per affrontare questi problemi, è fondamentale avere una chiara comprensione del cablaggio specifico della BMW E46. Le informazioni fornite da altri utenti, spesso accompagnate da foto della centralina e dei connettori, sono preziose. L'obiettivo è identificare due fili cruciali:
- Il filo dell'antenna che va davanti: Questo è il cavo coassiale principale che trasporta il segnale radio dall'antenna al dispositivo ricevente. Nel contesto di un CarPC, questo è il cavo che dovrà essere collegato all'ingresso antenna della scheda radio del computer.
- Il filo che porta l'alimentazione all'antenna: Questo è il filo di alimentazione (solitamente 12V) che abilita l'amplificatore dell'antenna. Come discusso, questo è il filo la cui mancanza causa problemi di ricezione.
Trovare questi fili richiede un'ispezione attenta della centralina radio o dei connettori a essa collegati. Le centraline, come quelle mostrate nelle foto, sono spesso un groviglio di fili, e l'identificazione corretta richiede conoscenza dei codici colore standard BMW o l'uso di un multimetro per testare la continuità e la presenza di tensione.
Strategie per il Passaggio del Cavo Antenna
Affrontare il passaggio del cavo antenna dalla sua posizione originale nel fianchetto posteriore sinistro al CarPC nel bagagliaio richiede metodo.
- Percorso Interno: La via più comune, sebbene meno desiderabile per alcuni, è far passare il cavo lungo i battitacco, sotto i tappeti o attraverso i pannelli laterali dell'abitacolo. Questo percorso, se eseguito con cura, può essere quasi invisibile. È importante utilizzare fascette per cavi e assicurarsi che il cavo non venga schiacciato o teso in punti critici.
- Percorso Esterno (sconsigliato): In rari casi, si potrebbe considerare di far passare il cavo all'esterno, ma questo espone il cavo a danni da agenti atmosferici e usura, compromettendo la sua integrità e la qualità del segnale.

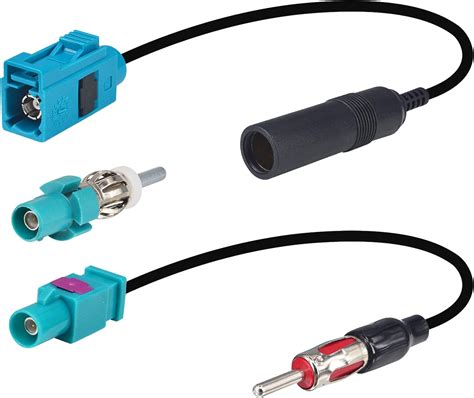

- Utilizzo di Adattatori: A volte, possono essere utili adattatori specifici per convertire il connettore dell'antenna BMW in un connettore standard (come un connettore Fakra o Motorola) compatibile con la scheda radio del CarPC.
La lunghezza del cavo antenna è un altro fattore da considerare. Un cavo troppo lungo può introdurre attenuazione del segnale, mentre un cavo troppo corto renderà impossibile il collegamento. È consigliabile misurare con precisione la distanza necessaria e acquistare un cavo di lunghezza adeguata, preferibilmente un cavo coassiale di buona qualità per minimizzare le perdite di segnale.
Soluzioni per l'Alimentazione dell'Antenna
La mancanza del segnale di consenso dell'autoradio è uno degli aspetti più critici da risolvere. Ci sono diverse strategie per fornire alimentazione all'antenna:
- Collegamento a un Segnale di Accensione (Accessory Power): La soluzione più comune è identificare un filo nella cabina che riceve alimentazione solo quando la chiave di accensione è in posizione "Accessory" (ACC) o "Ignition" (ON). Questo filo può essere trovato nella scatola dei fusibili o nei cablaggi del sistema di infotainment originale. Utilizzando un fusibile addizionale (add-a-fuse) si può prelevare alimentazione in modo sicuro.
- Collegamento a un Segnale di Alimentazione Costante con Interruttore: In alternativa, si può prelevare alimentazione da un filo che è sempre sotto tensione (alimentazione costante, 12V) e collegarlo a un interruttore manuale. Questo consente di accendere e spegnere l'antenna a comando, ma richiede di ricordarsi di attivarla.
- Utilizzo di un Relè Controllato da un Segnale di Accensione: Per un'installazione più sofisticata, si può utilizzare un relè. Il relè viene attivato da un segnale di accensione (come quello della radio o di un accessorio legato all'accensione), e questo relè, a sua volta, commuta l'alimentazione da una linea di alimentazione costante (o da un fusibile dedicato) all'antenna. Questo metodo garantisce che l'antenna sia alimentata solo quando il motore è acceso o la chiave è in posizione ON, evitando il consumo di batteria a motore spento.
- Modifiche alla Centralina (sconsigliato per inesperti): Alcuni utenti esperti potrebbero considerare di modificare direttamente la centralina per reindirizzare l'alimentazione. Tuttavia, questo approccio è rischioso e può invalidare garanzie o causare danni permanenti se non eseguito correttamente.
È fondamentale utilizzare un multimetro per identificare con precisione i fili corretti e verificare la presenza di tensione. Un errore nell'identificazione potrebbe portare a cortocircuiti o al danneggiamento di altri componenti elettronici della vettura.
Identificare i Fili Specifici: Un Approccio Pratico
Per identificare i fili specifici nella centralina della BMW E46, è utile consultare schemi elettrici dettagliati del modello o forum specializzati dove altri utenti hanno condiviso le loro esperienze.
- Filo dell'Antenna (Segnale): Questo è solitamente un cavo coassiale con un connettore specifico (spesso Fakra o un adattatore Motorola). Il suo percorso interno deve essere seguito fino al punto di connessione con la scheda radio del CarPC.
- Filo di Alimentazione (Consenso): Nelle centraline radio BMW, il filo di alimentazione dell'antenna (spesso indicato come "Antenna Power", "Amp Remote" o simile) è tipicamente di colore blu o blu/bianco, ma è essenziale verificarlo con un multimetro. Quando la chiave è in posizione ON, questo filo dovrebbe mostrare una tensione di circa 12V.
Se non si è in possesso di schemi elettrici specifici per la E46, si può procedere per tentativi cauti, testando ogni filo con un multimetro mentre si ruota la chiave di accensione.
Considerazioni sulla Scheda Radio del CarPC
La scheda radio del CarPC in sé è un altro elemento cruciale. La sua qualità di ricezione, i tipi di connettori supportati (Fakra, SMB, Motorola) e la sua sensibilità al segnale influenzeranno direttamente le prestazioni. Alcune schede radio per CarPC potrebbero richiedere un'alimentazione specifica per l'antenna amplificata, mentre altre potrebbero avere un'uscita dedicata per questo scopo. È importante consultare il manuale della scheda radio per comprendere i suoi requisiti.
Se la scheda radio del CarPC non dispone di un'uscita specifica per l'alimentazione dell'antenna, è necessario implementare una delle soluzioni di alimentazione descritte in precedenza. Alcuni moduli radio più avanzati per CarPC potrebbero avere la capacità di gestire autonomamente l'alimentazione dell'antenna, ma questo è meno comune.
Ottimizzare la Ricezione Radio
Oltre a risolvere i problemi di cablaggio e alimentazione, ci sono altri fattori che possono contribuire a ottimizzare la ricezione radio:
- Qualità del Cavo Antenna: Utilizzare un cavo coassiale di alta qualità con una buona schermatura riduce le interferenze e le perdite di segnale.
- Connettori: Assicurarsi che tutti i connettori siano ben saldi e privi di ossidazione.
- Posizionamento del Ricevitore: Se la scheda radio del CarPC ha un'antenna separata (ad esempio, un'antenna a vetro), il suo posizionamento può essere cruciale per una buona ricezione.
- Software di Gestione del CarPC: Alcuni software per CarPC offrono impostazioni avanzate per la gestione della radio, come la scansione dei canali o la selezione della banda di frequenza, che possono migliorare l'esperienza utente.
Affrontare i problemi dell'antenna radio su una BMW E46 con un CarPC richiede pazienza, attenzione ai dettagli e una buona dose di conoscenza tecnica. Tuttavia, i risultati - una ricezione radio chiara e affidabile - valgono lo sforzo, arricchendo ulteriormente l'esperienza multimediale nella vostra E46.
