La BMW E46, pur essendo un modello molto apprezzato per le sue qualità dinamiche e il design iconico, non è esente da alcune problematiche tecniche che possono affliggere il motore, in particolare quelle legate al sistema di aspirazione. Tra queste, i problemi alle farfalle dei collettori di aspirazione e il deterioramento dei tubi di recupero dei vapori olio sono tra i più discussi e meritano un'analisi dettagliata per comprendere le cause, i sintomi e le possibili soluzioni.
Le Farfalle nei Collettori di Aspirazione: Funzione e Criticità

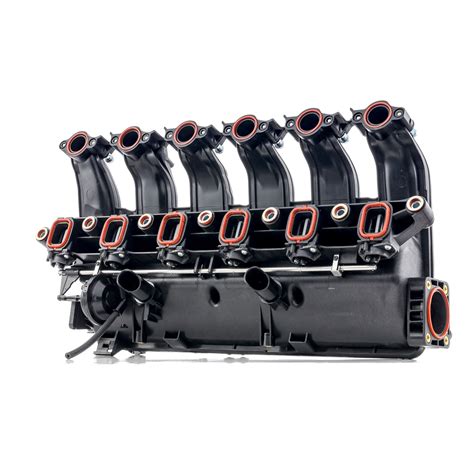

I collettori di aspirazione di alcune motorizzazioni BMW E46, in particolare i diesel, sono dotati di piccole valvole, spesso chiamate "farfalle" o "swirl flaps", posizionate all'interno dei condotti. Queste farfalle hanno il compito di ottimizzare il flusso d'aria in ingresso nei cilindri a seconda del regime del motore e del carico, migliorando l'efficienza della combustione, riducendo le emissioni e aumentando la coppia a bassi regimi. Agiscono modificando la turbolenza dell'aria, favorendo una miscelazione più omogenea con il carburante.
Tuttavia, queste farfalle sono note per essere un punto debole in alcune versioni della E46. Sono realizzate in materiale plastico e tendono a usurarsi o a danneggiarsi nel tempo, soprattutto a causa degli stress termici e delle vibrazioni. In alcuni casi, possono addirittura staccarsi e venire inghiottite dal motore, causando danni gravissimi ai cilindri, alle valvole e al turbocompressore. Questa eventualità è spesso definita come un "disastro" per il motore.
Rimozione EGR, SWIRL FLAP + CATCH CAN | BMW 330D | Episodio 2
Molti proprietari si interrogano sul funzionamento di queste alette: "da quanto ho capito…. é il contrario…" rispetto a quanto comunemente si pensa riguardo al loro intervento ai bassi o alti regimi. In realtà, il loro lavoro è fondamentale per la reattività del motore a diversi carichi e velocità. Alcuni ritengono che le alette lavorino principalmente dai 2500 giri in poi, mentre in un "uso quotidiano" il regime del motore si aggira tra i 1500 e i 2200 giri. Questa percezione può portare a un senso di falsa sicurezza, pensando che in un utilizzo prevalentemente a bassi regimi il rischio sia minore. Tuttavia, l'usura è un processo continuo e il distacco può avvenire indipendentemente dal regime di utilizzo al momento dell'evento.
La posizione di queste farfalle è "sotto il collettore e mi sà che per staccarlo devi smontare il coll….". Non tutti ricordano esattamente la posizione della valvola, pensando che non sia sotto il collettore ma "sotto l'astina dell'olio o da quelle parti li mi sa che è posizionata la valvola……". In realtà, sono integrate nei collettori di aspirazione stessi e la loro rimozione o sostituzione richiede lo smontaggio del collettore.
Il Problema dei Tubi di Recupero Vapori Olio
Un'altra problematica significativa riscontrata sulla BMW E46 riguarda i tubi del sistema di recupero dei vapori olio, spesso definiti "filtro recupero vapori oli". Questo sistema è progettato per separare le particelle di olio dai gas che provengono dal basamento motore, reintroducendo i gas puliti nel sistema di aspirazione. Questo processo è fondamentale per ridurre le emissioni inquinanti e mantenere pulita l'aspirazione.
Il problema principale risiede nel materiale di questi tubi e nella loro esposizione costante a vapori d'olio caldi e aggressivi. Con il tempo, "il resto del tubo è stato quasi completamente corroso dall'olio e ha la consistenza di una gelatina…". Questa degradazione compromette l'integrità del tubo, che può fessurarsi o rompersi.
Le conseguenze di un tubo deteriorato possono essere serie. Una delle più gravi è la possibilità che "guardando dentro la sede del motore si vede l'albero a cammes… da lì può entrare di tutto!!!". Questo significa che il motore diventa vulnerabile all'ingresso di sporco, detriti o agenti esterni che possono causare danni irreparabili ai componenti interni. Un tubo danneggiato può anche creare una perdita di pressione nel sistema di aspirazione, alterando la miscela aria/carburante e potenzialmente influenzando le prestazioni del motore, il consumo di carburante e le emissioni.
L'identificazione di questi tubi può generare confusione. Un utente ha segnalato: "NO non è un problema di DOVE prendere, è proprio UN ALTRO il tubo in questione… è a sx nel motore, sopra la testa, sopra l'attuatore del Vanos x intenderci…". Spesso si fa confusione con altri tubi, come quelli del recupero vapori benzina o il tubo che crea la depressione per il servofreno. È importante distinguere questi componenti, poiché "il tubo recupero vapori olio non c'entra niente col servofreno, perchè quello usa aria pulita se non sbaglio… e di solito esce da SOPRA la testa (dove salgono i vapori dell'olio ovviamente…)". La corretta identificazione è cruciale per la manutenzione e la riparazione.
Il processo di sostituzione di questi tubi può richiedere tempo e pazienza. Un'esperienza comune riporta: "Tempo stimato per voi… 1 ora e mezza, io un'ora in più per la ricerca e il recupero di una vite caduta in mezzo al motore!". Questo evidenzia le difficoltà legate allo spazio limitato e alla complessità dell'accesso ai componenti. Un'avvertenza fondamentale è: "ATTENZIONE: RICORDARSI DI RICOLLEGARLO!!!", poiché una mancata riconnessione annullerebbe l'efficacia della riparazione.
Tubi del Servofreno e Altri Componenti dell'Aspirazione
Un altro aspetto che può generare equivoci riguarda la distinzione tra i tubi del recupero vapori olio e i tubi collegati al servofreno. Il servofreno utilizza una depressione per amplificare la forza applicata al pedale del freno, e questa depressione è generata dal motore. Il tubo che collega il servofreno al collettore di aspirazione è quindi di vitale importanza per la sicurezza del veicolo.
Un utente ha espresso il dubbio: "Guarda che il tubo della tua foto dovrebbe essere un altro recupero, quello dei vapori benzina, se no il tubo che crea la depressione x il servofreno… Ho i miei dubbi che si quello dell'olio, dato che quest'ultimo si collega qui: (il nr. Inoltre il tubo sei dovrebbe andare al vacuometro! Boh?! Ma non trovo altri tubi che vadano all'aspirazione!!". Questa confusione è comune e sottolinea l'importanza di una chiara comprensione della disposizione dei componenti nel vano motore.
In effetti, il tubo del servofreno gestisce "aria pulita" e la sua funzione è completamente diversa dal recupero dei vapori olio, che invece convoglia gas contenenti particelle oleose. La prossimità fisica di questi tubi nel vano motore può portare a scambi di identità, ma la loro funzionalità e le conseguenze di un loro malfunzionamento sono distinte. Un tubo del servofreno danneggiato comprometterebbe gravemente l'efficienza della frenata, mentre un tubo dei vapori olio deteriorato influirebbe principalmente sulla pulizia del motore e sulle emissioni.
Nonostante la complessità del sistema, l'importanza di una corretta diagnosi e di interventi tempestivi non può essere sottovalutata. "Domani mi metto un po' d'impegno e vedo di cercare il percorso di tutti i tubi incriminati, se riesco faccio qualche foto…", un approccio metodico è fondamentale per identificare con precisione i componenti difettosi e procedere alla loro sostituzione. Spesso, la scarsa visibilità "sotto i collettori x cui non si vede un bel niente!!" rende il lavoro particolarmente arduo.
Ricircolo dei Gas e Riduzione delle Emissioni

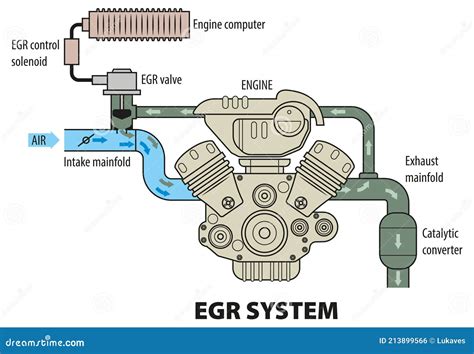

Il concetto di ricircolo dei gas di scarico è un elemento chiave nei motori moderni per la riduzione delle emissioni. Come correttamente notato, "Da quel che so il ricircolo dei gas serve per ridurre il NOx, causato da alte temperature di esercizio". Il sistema EGR (Exhaust Gas Recirculation) reintroduce una piccola quantità di gas di scarico nel collettore di aspirazione. Questo riduce la temperatura di combustione nei cilindri, limitando la formazione di ossidi di azoto (NOx), che sono inquinanti atmosferici dannosi.
"L'unico problema potrebbe essere una maggiore temperatura nella camera di combustione…" è un'affermazione che necessita di essere contestualizzata. In realtà, il ricircolo dei gas, riducendo la quantità di ossigeno disponibile per la combustione, tende a abbassare la temperatura di picco della combustione, proprio per limitare la formazione di NOx. Tuttavia, un malfunzionamento del sistema EGR o di altri componenti ad esso collegati può effettivamente alterare le condizioni ideali di combustione, portando a problemi di performance, aumento delle emissioni o accumulo di depositi carboniosi.
È fondamentale non confondere il ricircolo dei gas di scarico (EGR) con il recupero dei vapori olio. Sebbene entrambi i sistemi influenzino il processo di aspirazione e le emissioni, le loro funzioni e i loro componenti sono diversi. Il recupero vapori olio si occupa di gas provenienti dal basamento, mentre l'EGR gestisce i gas di scarico.
La Manutenzione e la Prevenzione
Dato il potenziale di danni gravi e la complessità delle interconnessioni tra i vari tubi e valvole, la manutenzione preventiva e la tempestiva sostituzione dei componenti usurati sono cruciali per la longevità della BMW E46.
Per quanto riguarda le farfalle dei collettori di aspirazione, molti proprietari optano per la loro rimozione preventiva (defap) per eliminare completamente il rischio che si stacchino. Questa modifica, sebbene risolva il problema meccanico delle farfalle, potrebbe richiedere una riprogrammazione della centralina e potrebbe avere implicazioni sulle emissioni o sulla risposta del motore, anche se l'esperienza comune indica che i problemi sono rari e i benefici in termini di tranquillità sono elevati. "nn lo cambiano nn gli frega niente… e paghi tutto… stasera faccio le foto ai miei cilindri…." denota la frustrazione di alcuni utenti di fronte alla difficoltà di ottenere interventi risolutivi dalle officine. In questi casi, la consapevolezza del problema e l'iniziativa personale possono fare la differenza.
Per i tubi di recupero vapori olio, l'ispezione periodica è fondamentale. Data la loro tendenza a diventare "gelatinosi", un controllo visivo può spesso rivelare il deterioramento prima che si verifichi una rottura completa. La sostituzione con tubi di migliore qualità o di materiale più resistente può essere una soluzione a lungo termine.
Rimozione EGR, SWIRL FLAP + CATCH CAN | BMW 330D | Episodio 2
È sempre consigliabile utilizzare ricambi originali o di qualità equivalente per garantire la compatibilità e la durata. La tentazione di ignorare questi problemi può portare a costi di riparazione molto più elevati nel futuro. A volte, "pura illusione… nn lo cambiano nn gli frega niente… e paghi tutto…", può essere la percezione di chi si affida a officine meno attente. Pertanto, informarsi e essere proattivi nella manutenzione della propria BMW E46 è il modo migliore per preservarne le prestazioni e l'affidabilità.
