La BMW E90 320d, con il suo motore da 136 CV nella versione "solo" (presumibilmente una prima versione o un'edizione specifica), rappresenta un punto di partenza interessante per gli appassionati che cercano di ottimizzarne le prestazioni. Spesso, dopo una rimappatura della centralina (ECM2001, come menzionato in un caso specifico), si possono raggiungere potenze di 147 CV e una coppia di 324 Nm al banco prova Maha. L'obiettivo comune è spingersi oltre, mirando a circa 155 CV e 350 Nm, un incremento che, tuttavia, può portare a interrogativi sulla pressione reale del turbo e sulla sua gestione.
Il Mistero della Pressione Turbo e il Ruolo della Valvola Pierburg
Un problema ricorrente in queste ottimizzazioni riguarda la pressione massima di sovralimentazione, che talvolta non supera 1,25/1,3 bar. Questo limite, pur essendo un freno alle prestazioni desiderate, solleva dubbi sulla possibilità di incrementarlo tramite la messa a punto. Si ipotizza che la "valvola di controllo della Pierburg", spesso associata al concetto di "overboost", possa essere la causa di questa limitazione. È plausibile che tale componente giochi un ruolo cruciale nella regolazione della pressione turbo, impedendo il raggiungimento di valori più elevati anche quando le mappe del turbo e i limitatori sono stati impostati a 1,45 o 1,55 bar. La macchina, nonostante le modifiche alla centralina, non riesce a generare la pressione reale desiderata, indicando una possibile restrizione fisica o meccanica piuttosto che solo software.
Questo comportamento potrebbe essere una misura di sicurezza implementata da BMW. Il costruttore potrebbe limitare la pressione per proteggere componenti vitali del powertrain, come il convertitore di coppia. Anche se un convertitore può sopportare carichi elevati (fino a 700 Nm, come menzionato), una sovralimentazione eccessiva o mal gestita potrebbe comunque comprometterne la durata e il funzionamento, in particolare in determinate fasce di regime (ad esempio, tra 2500 e 3000 giri).
Il DPF e l'Impatto sulle Prestazioni
Un'altra modifica significativa spesso intrapresa è la rimozione del filtro antiparticolato (DPF). L'eliminazione del DPF, anche mantenendo la mappa originale della macchina, può portare a un notevole incremento delle prestazioni, specialmente ai bassi regimi. Si osserva una maggiore prontezza e una spinta migliorata fin dalle marce basse. Tuttavia, la spinta in alto potrebbe non essere sempre paragonabile a modelli precedenti, come la E46, che avevano una progressione più costante e lineare fino a quasi 5000 giri. La differenza nelle sensazioni di guida post-DPF evidenzia come questo componente non influenzi solo le emissioni, ma anche la fluidità e la distribuzione della potenza su tutto l'arco dei giri.
Diagnosi e Risoluzione dei Problemi di Sovralimentazione
La cattiva efficienza del turbocompressore è una causa comune di mancata potenza al motore. Sebbene il contesto originale si riferisca a motori 1.6 TDI e 2.0 TDI del gruppo VAG, i principi diagnostici sono ampiamente applicabili anche a motori diesel di altri produttori, inclusa la BMW 320d. Gli errori P0299 ("Regolazione pressione di sovralimentazione: valore inferiore alla soglia") e P0234 ("Regolazione pressione di sovralimentazione: regolazione non plausibile") sono indicatori chiari di un problema alla sovralimentazione.
Turbos: How They Work | Science Garage

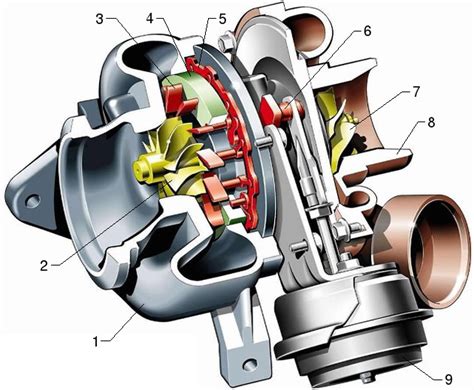

I motori menzionati nel contesto VAG, così come molti diesel moderni, sono dotati di turbina a geometria variabile azionata a depressione tramite una capsula pneumatica (detta "polmoncino"). Questa tecnologia permette di ottimizzare la risposta del turbo a diversi regimi motore, ma è anche un potenziale punto di fallimento.
Iter Diagnostico Preliminare
Prima di intervenire direttamente sul turbocompressore, è fondamentale eseguire una serie di controlli preliminari:
Verifica di Anomalie su Componenti Collegati: È cruciale accertare l'assenza di malfunzionamenti su componenti quali la valvola EGR o il sensore di pressione di sovralimentazione. Un loro guasto potrebbe, infatti, causare il fuori servizio del turbo, simulando un problema che in realtà non risiede nel turbocompressore stesso.
Controllo della Depressione: Utilizzando un manometro, è necessario misurare la depressione generata dalla pompa del vuoto. Una depressione corretta si attesta generalmente attorno a -0,9 bar. Un valore inferiore potrebbe indicare un problema al sistema del vuoto, che è vitale per il corretto funzionamento della geometria variabile del turbo.
Integrità delle Tubazioni del Circuito della Depressione: Tutte le tubazioni che compongono il circuito della depressione devono essere ispezionate attentamente per individuare eventuali perdite. Questo include anche quelle che raggiungono componenti esterni alla sovralimentazione, come il servofreno e altri attuatori a depressione, poiché una perdita in qualsiasi punto del circuito può compromettere la depressione complessiva.
Test di Funzionalità dell'Elettrovalvola VGT: L'elettrovalvola che controlla la geometria variabile del turbo deve essere testata sia dal punto di vista elettrico-elettronico che meccanico.
- Verifiche Elettriche: Controllare l'alimentazione, la resistenza e la massa dell'elettrovalvola. Successivamente, verificare la presenza e la tipologia del comando che riceve dalla centralina.
- Efficienza Pneumatica: Da un punto di vista meccanico, l'elettrovalvola deve dimostrare una precisa efficienza pneumatica. Questa si accerta misurando la modulazione della depressione in base al comando ricevuto. Con il motore al minimo e accelerando a diversi regimi, il manometro dovrebbe mostrare una variazione della depressione generalmente da 0,7 bar a 0 bar, indicando che l'elettrovalvola sta correttamente modulando il flusso di vuoto verso l'attuatore della geometria variabile.
Controllo della Geometria Variabile e del Turbocompressore: Contestualmente, è fondamentale controllare la funzionalità del meccanismo della geometria variabile della turbina (la palettatura interna) e le condizioni generali del turbocompressore. Questo include la ricerca di tracce di olio nei condotti di aspirazione e scarico, che potrebbero indicare un problema alle tenute dell'alberino, e l'assenza di giochi assiali dell'alberino stesso del complessivo compressore-turbina, che segnalerebbero un'usura eccessiva dei cuscinetti.
L'Attuatore della Geometria Variabile: Un Punto Critico
Se tutti i controlli preliminari non rivelano alcuna anomalia, il problema potrebbe risiedere nell'attuatore della geometria variabile. In molte turbine, è possibile sostituire l'attuatore separatamente, senza dover cambiare l'intero turbocompressore. Tuttavia, la sua installazione richiede una calibrazione precisa.
Taratura dell'Attuatore con Multimetro e Manometro
La taratura dell'attuatore della geometria variabile è un processo delicato che richiede l'uso combinato di un multimetro e un manometro:
Multimetro per il Segnale del Potenziometro: Il multimetro viene utilizzato per misurare il segnale di posizione del potenziometro integrato nella capsula pneumatica dell'attuatore. Il segnale viene generalmente inviato sul pin numero 2 del connettore.
Manometro per la Depressione: Il manometro è essenziale per quantificare la depressione da inviare all'attuatore durante la taratura. Si consiglia di collegare una pompa manuale a depressione direttamente all'ingresso dell'attuatore per un controllo preciso.
Procedura di Calibrazione:
- Collegare il puntale rosso del multimetro al pin 2 del connettore del potenziometro e il puntale nero a un punto di massa valido sulla vettura.
- Per calibrare l'asta dell'attuatore, allentare le viti del supporto che ne consentono la regolazione verticale. Questo permette di impostare l'inizio corsa corretto dell'asta.
- Accendere il quadro della vettura (senza avviare il motore) e applicare una depressione di -0,7 bar all'attuatore tramite la pompa manuale.
- Movimentare manualmente l'asta dell'attuatore finché il multimetro non visualizza un valore di circa 0,9 Volt. Questa corrispondenza (segnale di 0,9 Volt dal potenziometro con -0,7 bar di depressione in ingresso all'attuatore) indica che la turbina si trova nella posizione di massima spinta, ottimale per le prestazioni.
- Una volta raggiunto il valore desiderato, serrare le viti del supporto dell'asta, assicurandosi che la posizione sia bloccata e perfettamente calibrata.
Questa taratura è fondamentale per garantire che la geometria variabile operi correttamente, permettendo al motore di sviluppare la piena potenza e di rispondere in modo adeguato alle richieste del guidatore, superando potenziali limitazioni imposte da un attuatore non correttamente regolato. La precisione in questa fase è cruciale per evitare problemi di sovralimentazione, come quelli riscontrati, e per ottenere le prestazioni desiderate, come i 155 CV e 350 Nm, in modo affidabile e sicuro.
Considerazioni sulle Prestazioni e i Consumi
L'ottimizzazione delle prestazioni di un motore diesel, come quello della BMW 320d, porta inevitabilmente a considerazioni sui consumi. Sebbene non direttamente affrontato il tema dei consumi specifici per la 320d modificata, è prassi comune che un aumento della potenza e della coppia, soprattutto se ottenuto con una sovralimentazione più aggressiva, possa influire sui consumi. Il bilanciamento tra prestazioni e efficienza è un aspetto che gli ingegneri cercano costantemente di ottimizzare, e le modifiche post-vendita possono alterare questo equilibrio. Il confronto con i consumi di modelli più potenti come la 330d (touring o coupé) è rilevante per capire le implicazioni di un incremento prestazionale significativo, suggerendo che un motore più sollecitato potrebbe avvicinarsi ai consumi di una motorizzazione superiore, a parità di stile di guida.
Infine, la complessità dei sistemi di sovralimentazione moderni richiede un approccio diagnostico e di calibrazione estremamente preciso. L'interazione tra la centralina motore, i sensori, le valvole di controllo (come quella Pierburg) e l'attuatore della geometria variabile è delicata. Ogni componente gioca un ruolo nel garantire che il motore riceva la giusta quantità di aria compressa al momento giusto, consentendo di raggiungere le prestazioni ottimali senza compromettere l'affidabilità o la durata dei componenti meccanici. La comprensione e la corretta gestione di questi sistemi sono fondamentali per chiunque voglia massimizzare il potenziale della propria BMW E90 320d.
