Il sensore angolo sterzo, conosciuto anche come SAS (Steering Angle Sensor), è un componente cruciale nei veicoli moderni, in particolare nella BMW F30, dove contribuisce in modo significativo alla sicurezza e alla dinamica di guida. La sua funzione principale è quella di rilevare con precisione la posizione delle ruote in base all'angolo di ingresso dello sterzo, fornendo dati essenziali all'elettronica del veicolo per il corretto funzionamento di numerosi sistemi di controllo.
Funzionamento Dettagliato del Sensore Angolo Sterzo
Il funzionamento del sensore angolo sterzo si basa sulla misurazione del giro e dell'angolo che il volante compie. Per fare ciò, il sensore è generalmente dotato di due potenziometri sfalsati di 90 gradi. Questi potenziometri permettono di determinare l'angolo del volante su un giro completo, con ciascun segnale che si ripete dopo +/- 180 gradi. Questo sistema consente al sensore di "sapere" e contare i giri del volante. L'angolo complessivo del volante è pertanto costituito dall'angolo corrente del volante insieme al numero di rotazioni complete.
Per garantire che l'angolo complessivo del volante sia disponibile in qualsiasi momento, è necessaria una rilevazione ininterrotta dei movimenti del volante, anche quando il veicolo è fermo. A tal fine, il sensore dell'angolo di sterzata è permanentemente collegato al Terminale 30, il che significa che i movimenti del volante vengono rilevati anche a "motore spento". Sebbene l'angolo di sterzata rilevato dai potenziometri rimanga disponibile anche dopo interruzioni dell'alimentazione, il numero di giri del volante non lo è. Per mantenere la funzionalità del sensore dopo un'interruzione dell'alimentazione, è stato integrato un software che calcola il numero di rotazioni del volante sulla base della velocità di rotazione delle ruote (e, in alcuni modelli, quando il volante viene girato da blocco a blocco). Questo processo è denominato inizializzazione o imposizione.
Quando è necessario calibrare il sensore dell'angolo di sterzo?
Integrazione con i Sistemi di Controllo Elettronico
Il sensore angolo sterzo è un componente fondamentale del sistema di controllo elettronico della stabilità (ESC), noto anche come DSC (Dynamic Stability Control) in BMW. Il sistema DSC e altri sistemi di controllo del veicolo, come l'ABS (Sistema Antibloccaggio) e il TCS (Controllo Trazione), richiedono la conoscenza dell'angolo generale del volante per funzionare correttamente. Il sensore angolo sterzo lavora in sinergia con vari sensori del sistema di controllo stabilità, come accelerometri e sensori di velocità delle ruote, per monitorare l'assetto dinamico del veicolo e inviare le informazioni alla centralina ABS per un controllo ottimale.
In pratica, il sensore di coppia collegato al piantone dello sterzo rileva l'angolo con cui si sposta il piantone mentre si sterza con il volante. Questo dato viene inviato alla centralina per controllare la sterzata della vettura e la stabilità del veicolo. Dialogando con la centralina ABS e ESP, il sistema rileva la traiettoria dell'auto (ad esempio, se sta curvando o sta percorrendo un rettilineo) e attiva le correzioni necessarie per non far perdere stabilità al veicolo. Il sensore SAS interagisce anche con i sistemi di servo-assistenza, inclusi i servosterzi TRW, le scatole guida elettriche e le pompe servosterzo, attivando il motore elettrico per ridurre lo sforzo necessario a sterzare in base all'intensità e all'angolo della sterzata rilevati.
Tipi di Sensori Angolo Sterzo

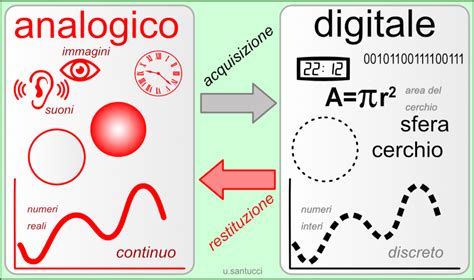

I sensori angolo sterzo possono essere di tipo analogico o digitale.
- Sensori analogici: Quando la ruota gira, il sensore analogico emette un segnale tra 0 e 5 volt. La differenza di tensione serve per determinare l'angolo della sterzata e la velocità di rotazione.
- Sensori digitali: Nei sensori angolo sterzo di tipo digitale, un LED misura l'angolo e la velocità di sterzata, rilevando lo scostamento tra la posizione dello sterzo e la direzione di marcia del veicolo. In questo caso, il sistema ESP di controllo della stabilità interviene per correggere il problema e mantenere il controllo della vettura.
Nel tempo, i sensori basati sul potenziometro meccanico (che rileva il valore della resistenza attraverso contatti d'attrito) sono stati via via sostituiti da sensori basati sulla tecnologia di misura a induzione, che non prevede nessun attrito. Sempre più spesso, inoltre, i sensori angolo sterzo sono allocati nel modulo di controllo del servosterzo elettromeccanico. Ciò richiede sensori che siano di dimensioni il più possibile ridotte, ma al tempo stesso che abbiano una resistenza tale da funzionare in tutte le condizioni e garantire sempre misurazioni affidabili, rapide e precise, con un adeguato grado di compatibilità elettromagnetica. Quest'ultima caratteristica diventa particolarmente importante quando si ha a che fare con veicoli elettrici.
Su alcune auto possono essere installati anche avanzati sensori combinati che rilevano il momento e l'angolo di sterzata. Il momento di sterzata indica la forza (espressa in Nm) che serve per azionare il volante in base alla velocità con cui procede la vettura, all'intensità con cui si sta sterzando e all'angolo di sterzata, in modo tale che anche il feedback del volante sia adeguato.
Problemi Comuni e Sintomi di un Sensore Angolo Sterzo Difettoso
Come tutti i componenti elettronici, anche il sensore angolo sterzo può danneggiarsi o non funzionare più correttamente. I sintomi di un sensore dell'angolo di sterzata difettoso possono essere in certi casi evidenti, traducendosi in "anomalie" in fase di sterzata di cui il guidatore facilmente si accorge. Un sensore dell'angolo di sterzo difettoso può dunque impattare sulla risposta del veicolo in fase di sterzata, con problemi più o meno evidenti a mantenere la traiettoria giusta o a tenere correttamente le curve.

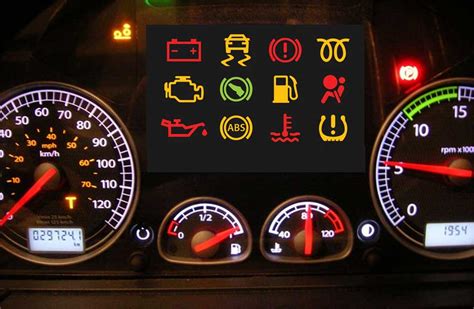

Un guasto al sensore può manifestarsi con l'accensione di spie sul cruscotto, come quelle del controllo trazione (TCS), del freno a mano e dell'ABS. La diagnosi da parte del veicolo può indicare un errore al sensore di posizione sterzo. Anche se il problema potrebbe riguardare la scatola sterzo, è opportuno verificare con uno strumento di diagnosi il corretto funzionamento del sensore sterzo. Nel caso di un veicolo come la BMW X5, un utente ha risolto un problema di spia 4x4 accesa, imputato erroneamente al sensore angolo sterzo, scoprendo che era un braccio anteriore destro "andato" che, vibrando, faceva "impazzire" il sensore. Questo dimostra l'importanza di una diagnosi accurata.
Un altro sintomo può essere una sensazione di sterzo "allentato" con un certo "gioco", o indicazioni del quadro strumenti che sono imprecise e ben poco attendibili. In casi estremi, il veicolo potrebbe ricevere segnali errati e tentare di correggere lo sterzo nel momento sbagliato, compromettendo la sicurezza del conducente.
Inizializzazione e Calibrazione del Sensore Angolo Sterzo
L'inizializzazione, o imposizione, è un processo critico per il funzionamento del sensore. Se l'imposizione non riesce al momento in cui una velocità di circa 20 km/h viene raggiunta da fermo, il sistema DSC passa in modalità passiva, la spia DSC si accende e viene registrato un errore nella centralina DSC. Il processo di imposizione viene eseguito ogni volta che il quadro è acceso, se il numero di giri del volante non è disponibile.
I veicoli a quattro ruote motrici sono un'eccezione a questa regola: il sistema DSC viene immediatamente commutato in modo passivo e un guasto inserito nella memoria della centralina DSC se vi è stata un'interruzione della tensione di alimentazione al sensore dell'angolo di sterzata. In contrasto con i veicoli tradizionali, il processo di imposizione non viene interrotto al raggiungimento di una determinata velocità su strada, ma continua fino a quando il DSC non riceve dati corretti sull'angolo di sterzo. A quel punto, la spia DSC si spegne e il DSC è di nuovo operativo.
La calibrazione del sensore angolo di sterzo è un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità. Un sensore sterzo non correttamente calibrato porta in breve tempo all'accensione della spia ESC e alla disabilitazione del sistema ESC. La calibrazione memorizza in modo permanente l'attuale posizione del volante come posizione di marcia rettilinea nell'EEPROM del sensore dell'angolo di sterzata. Pertanto, le ruote anteriori e il volante devono essere impostate esattamente alla posizione di marcia rettilinea prima della calibrazione. Inoltre, il numero di identificazione del veicolo viene anche letto dalla strumentazione e memorizzato in modo permanente nell'EEPROM del sensore dell'angolo di sterzata.
Oltre alla procedura di reset del sensore angolo sterzo, che si rende necessaria dopo l'intervento di allineamento ruote, nei veicoli dotati di ADAS (Advanced Driver-Assistance Systems) è spesso richiesta la ricalibrazione del sensore quando si interviene su dispositivi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo. Questo perché il sensore angolo sterzo interagisce con tutti gli altri sensori dei dispositivi ADAS ed è dunque necessario calibrare il sensore della sterzata con i componenti di questi sistemi che entrano in gioco.

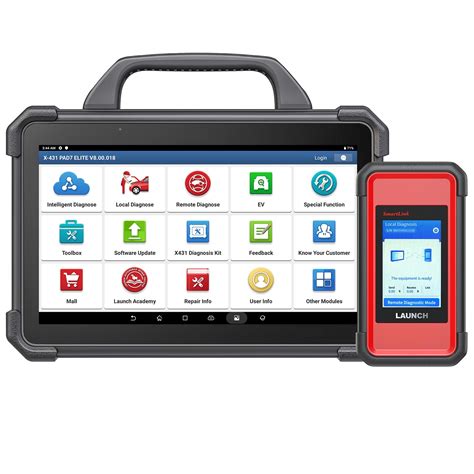

Nei veicoli più recenti può essere sufficiente la calibrazione automatica, procedura che avviene in automatico ruotando lo sterzo prima da una parte e poi dall'altra. In altri casi è necessario seguire la procedura prevista dal costruttore e attivare la serie di comandi per avviare la calibrazione del sensore. Nella maggior parte dei veicoli è necessario lo strumento diagnostico per ricalibrare il sensore. È in genere consigliato eseguire la calibrazione del SAS con il veicolo a terra e non su un sollevatore.
Sicurezza e Controlli Aggiuntivi
Come misura di sicurezza aggiuntiva, la centralina DSC calcola l'angolo di sterzata in funzione della velocità delle ruote e la confronta con le informazioni fornite dal sensore dell'angolo di sterzata. Questo controllo di plausibilità impedisce il funzionamento del veicolo sulla base di una calibrazione errata. Una scorretta posizione zero può derivare da calibrazione errata o alterazione della geometria dello sterzo a seguito di danni o riparazioni. Un altro fattore di sicurezza è l'assegnazione precisa del sensore al veicolo.
Il sensore di angolo di sterzata è permanentemente collegato al Terminale 30, che dispone anche di un proprio fusibile. Inoltre, il sensore dell'angolo di sterzata riceve anche un alimentatore da Terminale 87 o, a seconda del modello, dal morsetto 15. Quando viene rilevato un errore a "motore spento", il contatore di frequenza viene incrementato di "1". Se l'errore non si verifica durante il prossimo viaggio, il contatore di frequenza viene ridotto di "1".
Sostituzione e Riparazione del Sensore Angolo Sterzo

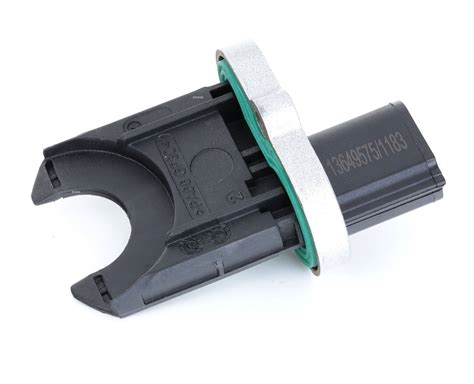

Il sensore angolo sterzo si trova generalmente all'interno del piantone sterzo (sul retro dello sterzo) e, sebbene progettato per durare tutta la vita del veicolo, in caso di malfunzionamento va prontamente sostituito dall'autoriparatore professionista utilizzando il ricambio aftermarket del sensore. Alcuni utenti si chiedono se il sensore possa essere riparato o revisionato. In generale, data la sua importanza per la sicurezza e la complessità, la sostituzione con un nuovo componente è la soluzione più affidabile.
La rimozione e la sostituzione del sensore possono richiedere lo smontaggio del volante e delle plastiche sotto lo sterzo. Questa operazione richiede competenza e gli strumenti adeguati per evitare ulteriori danni o problemi di sicurezza.
Quando è necessario calibrare il sensore dell'angolo di sterzo?
Conclusioni Preliminari
Il sensore angolo sterzo è un elemento non solo tecnico ma anche di sicurezza primaria nella BMW F30 e in molti altri veicoli. La sua corretta funzionalità garantisce la stabilità, il controllo e la risposta adeguata del veicolo alle azioni del conducente, in particolare in situazioni critiche. La sua manutenzione, calibrazione e, se necessario, la sostituzione, devono essere affidate a personale qualificato per garantire la massima sicurezza e affidabilità del veicolo.
