Il sensore dell'angolo di rotazione è un componente tecnologico cruciale in una vasta gamma di applicazioni automobilistiche, svolgendo un ruolo indispensabile nella raccolta di dati precisi sui movimenti rotatori. La sua importanza spazia dalla misurazione dell'assetto del veicolo, essenziale per il corretto livellamento dei fari, alla determinazione dell'angolo di sterzata del volante, fino al controllo della posizione della valvola a farfalla. In passato, la tecnologia predominante per queste misurazioni si basava sul potenziometro meccanico, un sistema che si affidava a contatti d'attrito per rilevare il valore della resistenza. Tuttavia, questa tecnologia presentava intrinseche limitazioni, soprattutto quando esposta a condizioni ambientali avverse.
Sfide Ambientali e Soluzioni Tecnologiche
Le condizioni ambientali giocano un ruolo di primaria importanza nella garanzia di una raccolta dati accurata da parte dei sensori. Un sensore dell'angolo di rotazione utilizzato per misurare l'inclinazione del veicolo, ad esempio, e impiegato per la regolazione dell'assetto e il livellamento dei fari, è spesso posizionato in aree vulnerabili del veicolo, come la zona delle sospensioni. Di conseguenza, tali sensori si trovano esposti a umidità, polvere e variazioni termiche significative. È quindi imperativo che questi componenti siano insensibili a tali fattori. La certificazione di impermeabilità, come l'IP6K9K, testimonia la capacità del sensore di resistere a getti d'acqua ad alta pressione e temperatura, garantendo la sua funzionalità anche in condizioni estreme.
La tecnologia dei sensori CIPOS® (Contact Less Inductive Position Sensor) di HELLA rappresenta un avanzamento significativo in questo campo. Questa tecnologia opera senza contatto, eliminando l'usura meccanica associata ai contatti d'attrito. La sua struttura stabile del telaio garantisce un'elevata affidabilità, mentre il meccanismo di azionamento è progettato per essere scorrevole e robusto contro gli effetti meccanici e gli influssi ambientali. Il movimento reale viene convertito in un movimento rotatorio attraverso un rotore e un elemento di collegamento in metallo o plastica. Il sensore rileva l'angolo esatto di rotazione tramite un metodo induttivo. I dati raccolti sono poi utilizzati dalla centralina di livellamento dei fari per regolare l'intensità luminosa dei fari, stabilendo il limite tra zona illuminata e zona buia, mediante attuatori elettrici. HELLA offre anche soluzioni integrate, come i sensori con una centralina elettronica (Sensor Integrated Electronic Control Unit, SIECU) direttamente incorporata per la regolazione dei fari.
Il Sensore dell'Angolo di Sterzata nel Dettaglio
Anche il principio di misurazione di un sensore dell'angolo di sterzata si basa sulla tecnologia induttiva e senza attrito CIPOS®. Nei veicoli moderni, questi sensori sono spesso integrati direttamente nel modulo di controllo del servosterzo elettromeccanico, il che impone requisiti stringenti in termini di dimensioni: devono essere piccoli e compatti. Il ridotto spazio di installazione richiede una tecnologia di misurazione che sia non solo robusta e affidabile, ma anche estremamente precisa. Il sensore dell'angolo di sterzata deve rilevare l'angolo di rotazione e il considerevole angolo di torsione dell'albero dello sterzo, richiedendo quindi un'elevata velocità di misurazione e valori di risultato assolutamente esatti. Inoltre, è fondamentale che il sensore possieda un elevato livello di compatibilità elettromagnetica (EMC) per evitare interferenze con altri sistemi elettronici del veicolo.
HELLA propone anche sensori combinati che misurano sia il momento torcente che l'angolo di sterzata. Il momento di sterzata è una misura della forza, espressa in Newton-metri (Nm), necessaria per azionare il volante, e la sua entità varia in funzione della velocità di guida, del tipo di manovra di sterzata e dell'angolo di sterzata stesso. L'obiettivo è garantire che l'input di sterzata fornito dal conducente sia il più sicuro e confortevole possibile.
Un aspetto cruciale nella manutenzione dei veicoli riguarda l'"azzeramento" del sensore dell'angolo di sterzata, operazione che il tecnico deve eseguire in officina, ad esempio, dopo lavori di regolazione o misurazione sul telaio. Se l'angolo di sterzo rilevato dal sensore non corrisponde alla direzione effettiva di marcia del veicolo, possono sorgere problemi con i sistemi di assistenza alla guida, come il programma di stabilità (ESP).
Applicazioni Oltre lo Sterzo: La Valvola a Farfalla e il "Drive-by-Wire"
In passato, le piste conduttrici usurate dei potenziometri utilizzati nelle valvole a farfalla causavano spesso problemi di funzionamento del motore, portando a un funzionamento irregolare. Oggi, il sensore dell'angolo di rotazione senza contatto basato sulla tecnologia CIPOS® sostituisce efficacemente questo componente. A seconda dell'angolo di apertura della valvola a farfalla e della velocità con cui questa viene azionata, vengono apportate correzioni alla quantità di iniezione del carburante e all'angolo di accensione. Inoltre, il segnale proveniente dal sensore di posizione della valvola a farfalla è fondamentale per il rilevamento del carico parziale del motore, in funzione del regime di rotazione e della massa d'aria aspirata. Viene anche utilizzato per identificare la condizione di pieno carico (valvola a farfalla completamente aperta), disattivare la regolazione lambda e ottimizzare l'arricchimento della miscela aria-carburante.
Nei veicoli moderni, la connessione meccanica tra il pedale dell'acceleratore e la valvola a farfalla è stata eliminata. Questo sistema, noto come "gas-by-wire", prevede che la centralina motore controlli l'attuatore della valvola a farfalla basandosi sui valori forniti dai sensori elettronici del pedale dell'acceleratore, anch'essi spesso basati sulla tecnologia CIPOS®.
ACCELERATORE ELETTRONICO Come funziona il RIDE BY WIRE
Vantaggi della Tecnologia CIPOS® e Interfacce Digitali
Il sensore dell'angolo di rotazione CIPOS® di HELLA offre una versatilità notevole, potendo essere impiegato in numerose applicazioni per la misurazione precisa e affidabile degli angoli. Il principio di misurazione induttivo e senza contatto garantisce un funzionamento senza usura e un'elevata precisione per l'intera vita utile del sensore. L'assenza di magneti nel design del sensore conferisce un'ulteriore vantaggio: l'insensibilità ai campi magnetici esterni e alle correnti forti. Questa caratteristica rende la tecnologia CIPOS® particolarmente adatta per l'utilizzo nei veicoli elettrici, dove la presenza di potenti sistemi elettrici è una costante.
La sicurezza è ulteriormente potenziata dall'impiego di sensori ridondanti (sensori doppi), che permettono di rilevare eventuali guasti e garantiscono un livello di sicurezza superiore per l'intero sistema. Basandosi su una curva caratteristica ripetitiva del segnale di uscita, che varia a seconda della struttura specifica del sensore, è possibile configurare diverse posizioni di installazione, ampliando così il numero di applicazioni possibili.
Un esempio di interfaccia digitale avanzata è la tecnologia SENT (Single-Edge-Nibble-Transmission). I sensori dotati di interfaccia SENT emettono un segnale digitale la cui tensione non può essere alterata durante la trasmissione dal sensore alla centralina. Rispetto a protocolli basati sulla larghezza d'impulso o sulla modulazione di frequenza, l'interfaccia SENT offre il vantaggio di poter trasmettere fino a sei pacchetti di dati all'interno di un unico protocollo, aumentando l'efficienza e la robustezza della comunicazione.
Problemi Comuni e Soluzioni Pratiche: L'Esperienza di un Motociclista

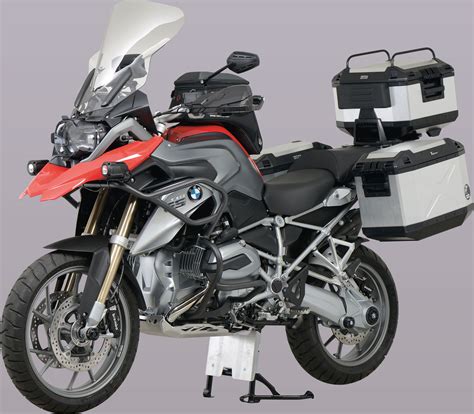

A volte, anche i componenti elettronici più avanzati possono manifestare malfunzionamenti, come dimostra l'esperienza di un proprietario di una BMW GS 1200 LC. Dopo aver lavato la moto, il quadro strumenti ha iniziato a presentare problemi intermittenti: a volte rimaneva spento, altre volte si riaccendeva o lampeggiava. Sorprendentemente, altri sistemi come fari, frecce e manopole riscaldate funzionavano regolarmente, anche quando il quadro si spegneva. Il problema sembrava diminuire con l'utilizzo della moto.
Dopo aver verificato la corretta funzionalità del sistema di accensione e l'assenza di problemi evidenti di alimentazione, il sospetto si è concentrato sull'umidità penetrata nel sistema. Una delle ipotesi più accreditate, supportata dall'esperienza di altri utenti, era la possibile infiltrazione di acqua nella strumentazione o nei suoi connettori. La soluzione proposta prevedeva lo smontaggio del cruscotto, la pulizia dei contatti con uno spray apposito e la verifica del connettore di alimentazione e segnale. Anche la pulizia dei poli della batteria e dei relativi contatti è stata considerata una misura preventiva importante.
In un caso simile, un proprietario di un'auto ha riscontrato un difetto segnalato dal sistema di rilevamento foratura pneumatici, con conseguente disattivazione dei sistemi DSC e DBC. La diagnostica ha indicato un malfunzionamento del sensore dell'angolo di sterzata, ma il difetto non era costante, apparendo e scomparendo in modo intermittente. Nei forum online, si è discusso della possibilità che una semplice riprogrammazione o, in alcuni casi, la pulizia del sensore potessero risolvere il problema, evitando la costosa sostituzione del componente. In questo specifico caso, dopo un lungo viaggio, il problema è scomparso spontaneamente, portando alla conclusione che, in determinate circostanze, il sensore possa "auto-ripararsi" o che il difetto fosse temporaneo e legato a condizioni ambientali o di utilizzo.
Indagine sul Posizionamento e la Manutenzione del Sensore dell'Angolo di Sterzata
Per quanto riguarda il posizionamento del sensore dell'angolo di sterzata in un BMW X3, è stato chiarito che non si trova immediatamente sotto il volante, ma nella parte inferiore del piantone dello sterzo, vicino alla pedaliera. Un problema apparentemente correlato, in cui le frecce non rientravano più automaticamente, è stato infine ricondotto a un malfunzionamento della leva devio freccia stessa, piuttosto che al sensore dell'angolo di sterzata.

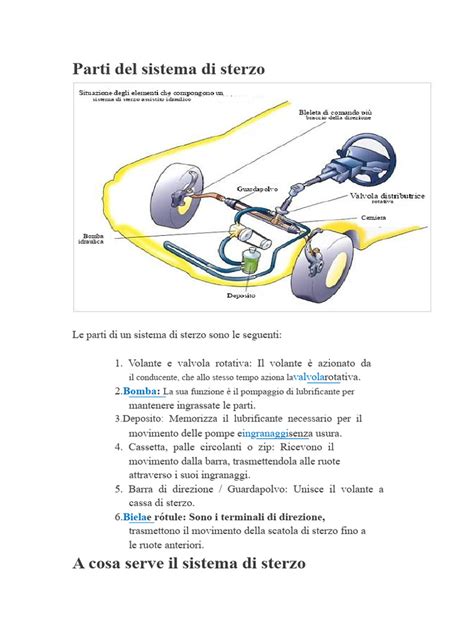

Il Sistema di Sterzo: Componenti e Funzionamento
Il sistema di sterzo di un'automobile è una componente fondamentale del telaio, essenziale per garantire una guida stabile e sicura, sia in rettilineo che in curva. È costituito da una serie di elementi meccanici ed elettronici interconnessi:
- Scatola dello sterzo: Il componente principale che trasforma il movimento rotatorio del volante in un movimento lineare, comandando così lo spostamento delle ruote anteriori.
- Piantone dello sterzo: L'albero che collega il volante alla scatola dello sterzo, trasmettendo il movimento del guidatore al resto del sistema.
- Tiranti dello sterzo: Trasmettono il movimento dalla scatola dello sterzo alle ruote.
- Testine dello sterzo: Collegano la tiranteria alle ruote.
- Snodi assiali: Consentono il movimento rotatorio e angolare tra i vari componenti.
La direzione del veicolo è determinata dall'angolo di sterzata delle ruote anteriori, un dato rilevato da sensori specifici come il sensore dell'angolo di sterzata. Questi dati, insieme a informazioni sulla velocità del veicolo, il momento di sterzata e la velocità di sterzata, vengono utilizzati per attivare in modo preciso la pompa del servosterzo. Ciò garantisce una sterzata fluida, reattiva e ottimizzata per le condizioni di guida prevalenti.
Sintomi di un Sistema di Sterzo Difettoso
Diversi segnali possono indicare un malfunzionamento del sistema di sterzo:
- Sterzo rumoroso o con scatti anomali: Una sensazione di durezza al volante, accompagnata da rumori come stridii o scricchiolii, è spesso il primo sintomo percepibile. Possono verificarsi anche perdite di fluido dalla vaschetta dell'olio del servosterzo o rumori insoliti, potenzialmente causati da una pompa del servosterzo usurata o da una cinghia danneggiata.
- Sterzo che cigola durante la rotazione: I rumori di cigolio provengono solitamente da guasti meccanici nell'area delle sospensioni e del sistema sterzante. Le cause possibili includono cuscinetti ruota usurati, supporti ammortizzatori danneggiati, una cinghia allentata o una pompa idroguida difettosa, o un soffietto dello sterzo usurato o danneggiato.
- Sterzo duro o difficoltoso: Questo sintomo può essere causato da una pompa del servosterzo guasta (con conseguente scarsa pressione o perdite), un livello basso di olio nel servosterzo, problemi meccanici ai tiranti o ai supporti, o una cinghia di trasmissione allentata o usurata. Se lo sterzo risulta particolarmente duro a freddo, ciò potrebbe indicare un olio addensato, un'usura della pompa o problemi di lubrificazione.
In tutti questi casi, è fondamentale intervenire tempestivamente per controllare e sostituire i componenti danneggiati, come snodi assiali o tiranti dello sterzo, o per eseguire la manutenzione necessaria presso un meccanico qualificato.
Spurgare il Sistema di Sterzo: Una Procedura Essenziale
Lo spurgo del sistema di sterzo è una procedura necessaria per rimuovere l'aria intrappolata nel circuito idraulico, che può compromettere il corretto funzionamento del servosterzo. Ecco i passaggi fondamentali per effettuare questa operazione:
- Riempimento del serbatoio: Riempire il serbatoio del servosterzo (vaschetta dell'olio) con fluido idraulico nuovo fino al livello "MAX". È cruciale mantenere un elevato livello di pulizia durante questa operazione per evitare contaminazioni.
- Sollevamento dell'asse anteriore: Utilizzare un cric o un ponte sollevatore per sollevare l'asse anteriore del veicolo, in modo che le ruote anteriori non tocchino terra.
- Movimentazione dello sterzo a motore spento: Con il motore spento, sterzare lentamente il volante da un estremo all'altro per circa 20 volte. Questo movimento aiuta a far circolare il fluido e a far emergere le bolle d'aria.
- Avviamento del motore e spurgo finale: Avviare il motore e lasciarlo girare al minimo con lo sterzo posizionato al centro. Monitorare il livello del fluido nel serbatoio e rabboccare se necessario. Continuare a muovere leggermente lo sterzo da un lato all'altro, prestando attenzione a eventuali rumori insoliti. Il processo di spurgo è completato quando non si avvertono più rumori e il fluido nel serbatoio mantiene il livello corretto.
