La funzionalità dell'impianto di riscaldamento e climatizzazione di un'automobile è fondamentale per il comfort e la sicurezza dei passeggeri, specialmente durante i mesi più freddi o nelle condizioni climatiche più estreme. Quando la ventola dell'abitacolo della propria BMW E46 320d con motore da 136 cavalli cessa improvvisamente di funzionare, si apre un ventaglio di possibili cause che spaziano da semplici guasti elettrici a problemi più complessi legati al sistema di raffreddamento o alla gestione elettronica del veicolo. Comprendere il meccanismo di base dell'impianto di riscaldamento è il primo passo per diagnosticare e risolvere efficacemente questo fastidioso inconveniente.
Comprendere il Funzionamento dell'Impianto di Riscaldamento Auto
L'impianto di riscaldamento di un'automobile funziona in gran parte sfruttando il calore generato dal motore durante il suo normale funzionamento. Il calore prodotto dalla combustione interna riscalda il liquido di raffreddamento (una miscela di acqua e glicole etilenico) che circola all'interno del monoblocco motore. Questo liquido, raggiungendo una temperatura operativa ottimale, viene poi convogliato attraverso tubazioni verso un componente chiave: il radiatore del riscaldamento interno, noto anche come "scambiatore di calore" o "radiatorino abitacolo". Questo piccolo radiatore è solitamente posizionato dietro il cruscotto, in una posizione strategica per poter irradiare calore nell'ambiente interno.
Una parte del calore, però, viene anche raffreddata con l’aria proveniente dall’esterno e, attraverso un piccolo radiatore posto all’interno dell’abitacolo, si collega direttamente con i bocchettoni posti sul cruscotto pompando aria calda. Il sistema di ventilazione, azionato dalla ventola dell'abitacolo, aspira aria (esterna o ricircolata), la fa passare attraverso le alette del radiatore del riscaldamento interno, dove viene riscaldata dal liquido motore, e infine la convoglia verso le bocchette di ventilazione, permettendo al conducente di scegliere l'intensità del flusso d'aria e la sua direzione.
È bene ricordare che l’acqua di cui si parla come agente fluido che circola nel radiatore e “serpeggia” all’interno del motore, raffreddandolo, non è utilizzata allo stato naturale, ma miscelata con il glicole etilenico affinché non si ghiacci a temperature sotto lo zero, o vada in ebollizione se supera i 100 gradi. Questa miscela garantisce che il sistema di raffreddamento operi efficacemente in un ampio intervallo di temperature ambientali.
Cause Potenziali di Mancato Funzionamento della Ventola
Quando la ventola dell'abitacolo non funziona, la causa primaria può essere ricondotta a diversi fattori, sia meccanici che elettrici.
Problemi Legati al Circuito del Liquido di Raffreddamento

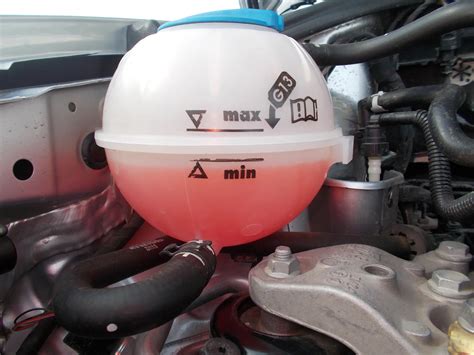

Nel primo caso, poiché l’acqua che circola nel circuito di raffreddamento è quella che alimenta il radiatore per il riscaldamento interno, può darsi che sia scarsa e quindi non sufficiente perché quest’ultimo si attivi per irrorare calore. Se il livello del liquido refrigerante è significativamente basso, vi sarà meno fluido caldo disponibile per riscaldare l'aria che attraversa il radiatore abitacolo, compromettendo anche la capacità del sistema di raffreddare adeguatamente il motore.
Nel caso in cui il radiatore che irrora il calore nell’abitacolo sia rotto o danneggiato, allora bisogna sostituirlo smontando il cruscotto dietro il quale è posizionato. Il componente è difficilmente riparabile, conviene per lo più sostituirlo con uno nuovo. In queste condizioni si rischia di bruciare la trasmissione in quanto gli ingranaggi si surriscaldano e il motore può fondere, sebbene questo sia un rischio più legato al surriscaldamento generale del motore che alla sola assenza di ventilazione abitacolo.
Fatti salvi i rimedi per i primi due casi, per l’ultimo, invece, si tratta del consueto problema di formazione di bolle d’aria nel radiatore che ostruiscono il flusso del liquido refrigeratore. La presenza di bolle d'aria nel circuito può creare "punti caldi" e impedire una corretta circolazione del liquido caldo verso il radiatore abitacolo, traducendosi in una scarsa o assente emissione di aria calda, anche se la ventola meccanicamente funziona.
Malfunzionamenti Elettronici e di Controllo
Nel caso di auto di nuova generazione - quindi tecnologicamente sofisticate, con sistemi computerizzati di regolazione e controllo del circuito di raffreddamento - potrebbe essere lo stesso computer a non funzionare bene e non registrare correttamente la quantità o la circolazione dell’acqua nel circuito. Sebbene la BMW E46 non sia un'auto di ultimissima generazione, possiede comunque centraline elettroniche che gestiscono vari parametri, inclusi quelli legati al climatizzatore. Un malfunzionamento di queste unità o dei sensori associati potrebbe portare a una mancata attivazione della ventola.
Guasti Diretti alla Ventola e al suo Circuito Elettrico
Nel caso della ventola, il cui danneggiamento è abbastanza frequente, bisogna far fare un controllo da un meccanico dopo aver constatato il sintomo: se allo spegnimento del motore non si sente il classico “fruscio” emesso dal componente per raffreddare il motore, allora l’eventualità della rottura è altamente probabile. In realtà, questo "fruscio" è tipico della ventola di raffreddamento del radiatore motore, che opera solo in determinate condizioni di temperatura. La ventola abitacolo, invece, è comandata in modo indipendente.
È una domanda comune chiedersi: "come posso provare se la ventola funzioni? ha un positivo ed un negativo da provare al volo?" La risposta è sì, è possibile testare la ventola direttamente. La ventola abitacolo della BMW E46 è alimentata da corrente elettrica e può essere testata applicando una tensione (tipicamente 12V) ai suoi terminali. Solitamente, la ventola presenta due connessioni principali: una per l'alimentazione positiva e una per la massa (negativo). Se collegata direttamente a una fonte di 12V, la ventola dovrebbe iniziare a girare. Se non gira, è probabile che il motore della ventola sia bruciato o che ci sia un'interruzione nel cablaggio.

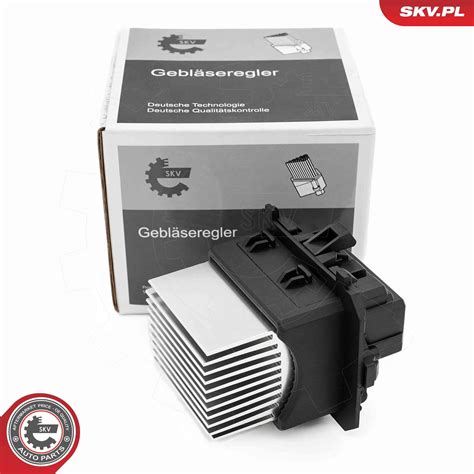

Il Ruolo Cruciale della Resistenza (o Modulo Ventola)
In molti sistemi di ventilazione, la ventola non viene alimentata direttamente dalla batteria, ma attraverso un modulo che ne regola la velocità. Questo modulo è spesso una resistenza (o un componente elettronico più sofisticato, come un transistor MOSFET gestito da una centralina) che, variando la sua resistenza elettrica, permette di controllare la tensione in ingresso alla ventola e, di conseguenza, la sua velocità di rotazione.
Molti utenti riferiscono: "Perchè non credo sia la resistenza, ho provato a scollegare lo spinotto dalla resistenza e quindi bypassarla, in ogni caso non gira…". Questo è un punto cruciale: se la ventola non gira nemmeno bypassando la resistenza (ovvero, collegandola direttamente all'alimentazione), il problema non risiede nella resistenza stessa, ma nella ventola o nel cablaggio che la alimenta. La resistenza è responsabile di fornire diverse tensioni alla ventola per ottenere le varie velocità (es. 1, 2, 3, 4). Se la resistenza è guasta, spesso la ventola funziona solo alla massima velocità (poiché in quel caso viene bypassata dalla resistenza stessa) o non funziona affatto se il guasto è più profondo nel circuito di controllo.
Le informazioni fornite dagli utenti indicano che "la ventola non è fusibilizzata, viene pilotata direttamente dalla resistenza, quindi i collegamenti sono diretti". Questo significa che il circuito della ventola è composto da un fusibile (che protegge l'intero circuito, compresa la resistenza e la ventola), la resistenza stessa (che funge da variatore di velocità) e la ventola. Se la ventola gira liberamente a mano ("ho provato a far girare la ventola a mano e gira liscia, sembra che le spazzole dello statore siano buone"), significa che meccanicamente non ci sono blocchi e le spazzole (componenti che trasferiscono corrente al rotore) sono probabilmente in buone condizioni. Il problema è quindi quasi certamente di natura elettrica: interruzione di corrente, fusibile bruciato, cablaggio danneggiato, o, nel caso specifico, la resistenza o la ventola stessa bruciata.
Problemi al Pannello di Controllo Climatizzatore
Un caso più grave, riscontrato da alcuni possessori, è quando "è successa due gg fa la stessa cosa con l'aggravante che è morto tutto il pannello, non si accende più nulla nemmeno il display e di conseguenza non funzionano i pulsanti per direzionare l'aria, la ventola nè tantomeno pulsanti spannavetri e aria condizionata!!". Questo scenario indica un problema elettrico molto più esteso che coinvolge l'alimentazione o la centralina del sistema di climatizzazione. Quando l'intero pannello di controllo diventa inattivo, le cause possono includere:
- Fusibile bruciato: Un fusibile principale che alimenta il modulo climatizzatore potrebbe essersi bruciato.
- Malfunzionamento della centralina del climatizzatore: La stessa unità di controllo potrebbe aver subito un guasto interno.
- Problemi di cablaggio: Un cavo interrotto o corrotto nel complesso fascio di cavi che collega il pannello alle altre componenti del veicolo.
- Problemi con il modulo body control (BCM): In alcune architetture elettroniche, il climatizzatore è gestito in parte da moduli centrali che controllano diverse funzioni del veicolo.
Un utente ha riscontrato che "cercando di risolvere il problema tra l'altro questo pomeriggio ho aperto la scatola dei fusibili e li ho controllati quasi tutti. ne ho trovato in effetti uno da 5(arancione)con il filamento spezzato..non l'ho sostituito perché non ce l'ho ma la cosa grave è che dopo aver staccato e rimesso alcuni fusibili adesso non funziona nemmeno più il quadro, sembra come se non arrivasse elettricità.. di conseguenza la macchina non mette in moto, il motorino di avviamento gira ma non parte…". Questo è un esempio lampante di come un intervento non corretto sulla scatola dei fusibili possa avere conseguenze disastrose.
Il fatto che la macchina non si metta più in moto dopo aver manipolato i fusibili, anche se il motorino di avviamento gira, suggerisce che è stato interrotto l'alimentazione di uno o più circuiti critici per l'avviamento o il funzionamento del motore (es. centralina motore, pompe carburante, sensori, sistema immobilizer). Quando si gira del tutto la chiave, si nota che "si accendono le spie dell'abs e qualcun altra ma il display rettangolare, quello che segna tutte le informazioni, km, autonomia orologio ecc..ecc..". L'accensione di alcune spie e il funzionamento parziale del quadro strumenti (display informazioni KO) ma l'impossibilità di avviare il motore, indica un problema elettrico diffuso o un errore di cablaggio.
Problemi Legati al Sistema Aria Condizionata
Una situazione simile ma distinta si verifica quando "mentre sono andato in garage a prendere la mia bmw 320d e91 del 2006 all' improvviso mi sono reso conto che l'aria condizionata non funziona più. La schermata entra in funzione ed il compressore gira regolarmente ma la ventola é morta anche Se la metto al massimo. Ho notato da un paio di giorni prima che avendo l'aria accessa a basso regime si sentiva come un cigolio." In questo caso, il compressore dell'aria condizionata funziona, il che significa che il sistema di refrigerazione è pressurizzato e il comando di attivazione è stato ricevuto. Tuttavia, la ventola non gira, impedendo la circolazione dell'aria fredda nell'abitacolo. Il cigolio avvertito in precedenza potrebbe essere stato un segnale di usura delle spazzole della ventola o di un problema al motore della ventola stessa, che alla fine ha portato al suo completo guasto.
Sostituzione del motore del ventilatore del riscaldamento della BMW E46!!! Facile fai da te!!!
Diagnosi e Test Approfonditi per la BMW E46 320d
Per affrontare un problema di ventola riscaldamento non funzionante sulla BMW E46 320d 136cv, è necessario procedere per esclusione, eseguendo una serie di controlli sistematici.
1. Controllo dei Fusibili
Il primo e più semplice controllo da effettuare riguarda i fusibili. È fondamentale consultare lo schema elettrico del veicolo (spesso presente sul coperchio della scatola fusibili o nel manuale d'uso) per identificare i fusibili dedicati al sistema di ventilazione abitacolo e al modulo climatizzatore.
- Dove trovarli: Le scatole fusibili nella E46 si trovano solitamente nel vano portaoggetti, nel vano motore o nel bagagliaio.
- Come controllarli: Un fusibile bruciato presenta il filamento metallico interno spezzato. L'uso di un tester o di una lampadina di prova può confermare la continuità.
- Sostituzione: Se un fusibile è bruciato, deve essere sostituito con uno di esatta identica amperaggio (indicato dal colore e dal numero stampato sul fusibile stesso). L'uso di un fusibile con amperaggio superiore può causare gravi danni elettrici o incendi.
È importante notare che, a differenza di quanto si potrebbe pensare, non sempre si tratta di "sostituire il fusibile, ma solo di scollegarlo e ricollegarlo, una sorta di reset!". Questo approccio non ha fondamento tecnico e può portare a confondere un fusibile bruciato con uno funzionante, o peggio, a danneggiare i contatti.
2. Test della Resistenza (Modulo Ventola)
Se i fusibili sono integri, il passo successivo è indagare sulla resistenza (o sul modulo di controllo della ventola).
- Posizione: La resistenza della ventola abitacolo della BMW E46 si trova solitamente vicino al motore della ventola stessa, spesso alloggiata nel condotto dell'aria che porta alla ventola, o comunque accessibile smontando parzialmente il cruscotto o la zona dei piedi del passeggero.
- Come testarla: La resistenza ha il compito di dissipare energia elettrica per ridurre la tensione alla ventola, permettendo così di ottenere velocità inferiori. Se la resistenza si guasta, la ventola potrebbe non funzionare a nessuna velocità, oppure funzionare solo alla massima velocità (modalità "bypass").
- Verifica: Scollegare lo spinotto dalla resistenza e controllare la continuità dei suoi componenti (se è un componente con resistenze fisiche) o la sua integrità visiva. Un tecnico può testare il corretto funzionamento del modulo con un multimetro o un oscilloscopio.
3. Test Diretto della Ventola
Se si sospetta che la resistenza sia funzionante o se si è bypassata e la ventola non gira, è necessario testare la ventola stessa.

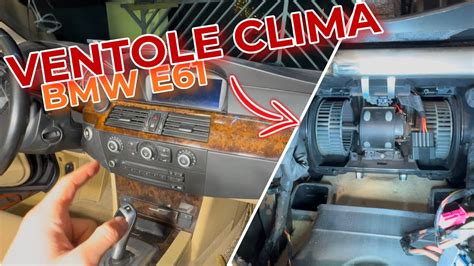

- Accesso alla ventola: La ventola abitacolo si trova solitamente nella zona centrale del cruscotto, sotto il vano portaoggetti o dietro la console centrale, accessibile smontando alcuni pannelli interni.
- Test elettrico: Scollegare lo spinotto che alimenta la ventola. Utilizzando un cablaggio appropriato e una fonte di alimentazione a 12V (come la batteria dell'auto o una batteria separata, con le dovute precauzioni per evitare cortocircuiti), collegare temporaneamente il positivo e il negativo ai rispettivi contatti della ventola. Se la ventola non gira, il problema è quasi certamente il suo motore interno (bruciato, grippato o con spazzole usurate). Se gira, il problema risiede nel cablaggio, nella resistenza o nella centralina di controllo.
4. Controllo del Cablaggio
Un cablaggio danneggiato, corroso o scollegato può interrompere il flusso di corrente verso la ventola o la resistenza. Questo controllo richiede pazienza e l'uso di un multimetro per verificare la continuità dei fili dallo spinotto della resistenza o della ventola fino alla scatola fusibili o alla centralina di controllo. Particolare attenzione va prestata ai punti dove i cavi sono sottoposti a piegature o sfregamenti continui, come nelle zone vicino allo sterzo o ai pedali.
5. Diagnostica Elettronica (Connessione alla Centralina)

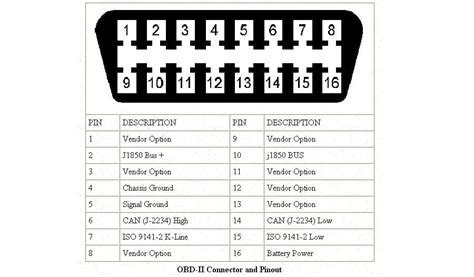

Per i problemi più complessi, specialmente quelli che coinvolgono il pannello di controllo che non si accende più o il mancato avviamento del motore dopo interventi sui fusibili, è indispensabile una diagnosi elettronica tramite una porta OBD-II (On-Board Diagnostics).
- Strumenti: Utilizzando uno scanner diagnostico compatibile con BMW, un meccanico o un tecnico esperto può leggere eventuali codici di errore memorizzati nelle centraline del veicolo (inclusa la centralina del climatizzatore, la centralina motore, e la centralina body control).
- Interpretazione: Questi codici possono indicare specifici malfunzionamenti dei sensori, attuatori (come la ventola stessa) o problemi di comunicazione tra le centraline. Questo è particolarmente utile per capire perché il quadro non funziona o perché il motore non parte dopo aver manipolato i fusibili, poiché potrebbe indicare un problema di alimentazione generale o un errore di configurazione segnalato dalle centraline.
Affrontare questi problemi richiede un approccio metodico. Iniziare sempre dai controlli più semplici (fusibili) e procedere gradualmente verso quelli più complessi (cablaggio, centraline), assicurandosi di utilizzare pezzi di ricambio di qualità e, se non si è sicuri, affidarsi a un professionista per evitare di causare ulteriori danni.
