La Bobina d'Accensione Automobilistica: Cuore Pulsante della Scintilla Motoria

La bobina d'accensione è un componente fondamentale e spesso sottovalutato nel funzionamento di un motore a combustione interna. Essa agisce come un trasformatore, prendendo la bassa tensione fornita dalla batteria o dall'alternatore e innalzandola a livelli estremamente elevati, necessari per generare la scintilla che innesca la combustione della miscela aria-carburante. Senza la sua azione trasformativa, il motore semplicemente non potrebbe avviarsi né funzionare. La sua importanza è tale che un malfunzionamento può portare a problemi seri, dal mancato avviamento a una combustione inefficiente e un aumento delle emissioni.

Il Principio di Funzionamento: Induzione Elettromagnetica

Il funzionamento della bobina d'accensione si basa sul principio dell'induzione elettromagnetica, un concetto chiave della fisica. Al suo interno, la bobina è costituita da due avvolgimenti di filo conduttore, solitamente rame, avvolti attorno a un nucleo di ferro laminato. L'avvolgimento primario, con un numero relativamente limitato di spire di filo grosso, è collegato al circuito a bassa tensione del veicolo (tipicamente 12 volt). L'avvolgimento secondario, invece, presenta un numero di spire molto maggiore, decine di migliaia, realizzate con filo più sottile.

Quando la corrente elettrica dalla batteria fluisce attraverso l'avvolgimento primario, genera un campo magnetico attorno al nucleo di ferro. Questo campo magnetico immagazzina energia. Il momento cruciale avviene quando questo flusso di corrente viene improvvisamente interrotto, un'azione solitamente comandata dall'unità di controllo del motore (ECU) o da un sistema di accensione più tradizionale. L'interruzione repentina della corrente nel primario provoca un rapido collasso del campo magnetico. Questo cambiamento nel campo magnetico, attraversando le numerose spire dell'avvolgimento secondario, induce una tensione elettrica estremamente elevata in esso. È proprio questa alta tensione, che può variare dai 5 kV ai 30 kV, e in alcuni casi persino 50 kV, a essere inviata alle candele.

Tipi di Bobine d'Accensione: Evoluzione e Tecnologie

Nel corso degli anni, l'evoluzione tecnologica ha portato allo sviluppo di diverse tipologie di bobine d'accensione, ciascuna con caratteristiche e applicazioni specifiche, progettate per migliorare l'efficienza, l'affidabilità e le prestazioni del motore.

Bobine a Scintilla Singola (Single Spark)

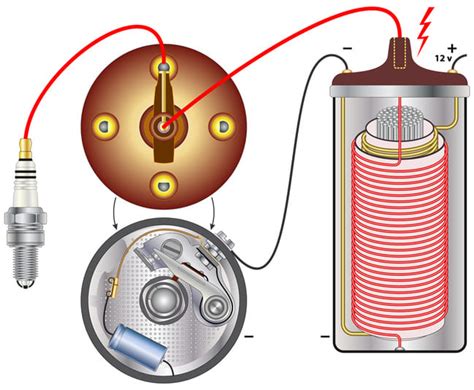

Le bobine a scintilla singola sono la configurazione più classica e diffusa. Esse producono un singolo impulso di alta tensione per ogni ciclo di accensione. Tradizionalmente, queste bobine erano accoppiate a un distributore d'accensione (spinterogeno). Il distributore, comandato dall'albero a camme o dall'albero motore, aveva il compito di indirizzare l'impulso di alta tensione generato dalla bobina alla candela del cilindro che si trovava nella fase di compressione, al momento giusto e nella sequenza corretta. La bobina, in questo caso, è spesso montata all'interno del distributore stesso o posizionata nelle vicinanze.

Bobine a Salto di Scintilla (Double Spark o Waste Spark)

Le bobine a salto di scintilla, note anche come "waste spark" o a scintilla persa, rappresentano un passo avanti significativo nell'eliminazione di componenti meccanici. Queste bobine possiedono due uscite per l'alta tensione e sono progettate per inviare contemporaneamente un impulso di corrente a due candele. In un motore pluricilindrico, queste due candele appartengono a cilindri che si trovano in fasi opposte del ciclo di combustione. Ad esempio, in un motore a 4 cilindri, la candela del cilindro 1 (in fase di compressione) e quella del cilindro 4 (in fase di scarico) ricevono l'impulso contemporaneamente. La scintilla nel cilindro 1 innescherà la combustione, mentre quella nel cilindro 4, trovandosi nella fase di scarico, non avrà alcun effetto combustivo e viene quindi definita "scintilla persa".

Il vantaggio principale di questo sistema è l'eliminazione del distributore e dei relativi cavi ad alta tensione, aumentando l'affidabilità, specialmente in condizioni avverse come l'attraversamento di guadi. Per evitare il surriscaldamento, le bobine a salto di scintilla spesso utilizzano cavi d'accensione resistivi o integrano una resistenza di "Ballast".

Bobine a Blocco (Block Coils)

Le bobine a blocco sono un'evoluzione delle bobine a salto di scintilla e combinano più bobine d'accensione in un unico modulo. Questo modulo può alimentare più candele tramite cavi d'accensione, o in configurazioni più moderne, integrare direttamente le uscite per le candele. Una bobina a blocco comune può avere quattro uscite per alimentare un motore a quattro cilindri, ciascuna con tecnologia a scintilla singola. Altre configurazioni utilizzano la tecnologia a doppia scintilla, alimentando coppie di cilindri. Queste bobine operano con sistemi di accensione "distributorless" (senza distributore) e sono controllate da un modulo di accensione, che può essere integrato nel sistema di gestione del motore (ECU) o essere parte integrante della bobina stessa.

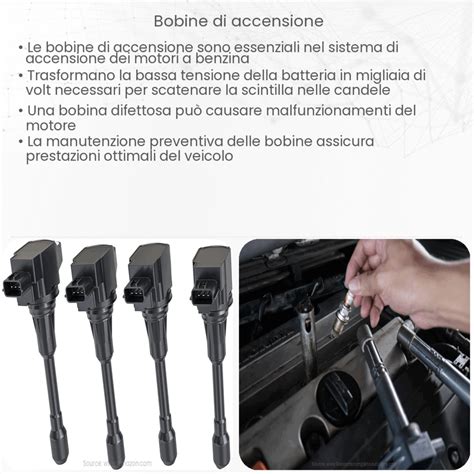

Bobine Dirette (Direct Ignition Coils / Coil-on-Plug)

Le bobine dirette, note anche come "pencil coils" per la loro forma allungata, rappresentano l'apice della miniaturizzazione e dell'efficienza nel sistema di accensione. In questa configurazione, una singola bobina è montata direttamente sopra ogni candela, eliminando completamente la necessità di cavi d'accensione ad alta tensione. Questo riduce al minimo le perdite di energia dovute alla resistenza dei cavi e alle connessioni, migliorando la precisione della scintilla e l'efficienza della combustione.

Queste bobine sono spesso controllate elettronicamente dall'ECU e possono operare sia con tecnologia a scintilla singola (una bobina per candela) sia, in alcune configurazioni, a doppia scintilla (una bobina che alimenta due candele tramite un breve cavo). Le bobine dirette sono capaci di generare tensioni di accensione molto elevate, fino a 40.000 V, necessarie per i moderni motori ad alta compressione e sovralimentati.

Bobine "Rail" (Rail Coils)

I sistemi "Rail" sono un'ulteriore evoluzione, dove più bobine d'accensione, spesso integrate in un unico componente modulare, sono progettate per alimentare specifici cilindri o gruppi di cilindri in un sistema completo. Similmente alle bobine dirette, possono essere a scintilla singola o doppia e includere o meno un modulo di accensione integrato. Nei sistemi a scintilla singola, è comune la presenza di diodi ad alta tensione per prevenire la preaccensione indesiderata dovuta a una "scintilla di chiusura".

Materiali e Costruzione: Garanzia di Affidabilità

La costruzione di una bobina d'accensione è cruciale per la sua longevità e performance. Esternamente, sono generalmente realizzate in materiali isolanti resistenti al calore e agli agenti chimici presenti nel vano motore. Internamente, gli avvolgimenti primario e secondario sono realizzati con filo di rame di alta qualità.

Un aspetto fondamentale è il "riempimento" o incapsulamento degli avvolgimenti. Nei componenti di alta qualità, questo viene eseguito tramite un processo di formatura sottovuoto con resina epossidica. Questo metodo assicura un isolamento ideale, eliminando bolle d'aria intrappolate che potrebbero creare percorsi indesiderati per l'alta tensione, compromettendo l'efficacia e la sicurezza del sistema. La qualità delle saldature, delle connessioni e la precisione del montaggio delle guarnizioni sono altrettanto importanti per garantire la tenuta e la resistenza all'umidità e alle vibrazioni.

Cause di Guasto e Manutenzione

Le bobine d'accensione, pur essendo componenti robusti, non sono immuni da guasti. Le cause più comuni includono:

• Usura Naturale: Come ogni componente elettrico sottoposto a cicli termici e stress elettrici continui, le bobine hanno una vita utile limitata.
• Sovratensioni e Fluttuazioni di Tensione: Variazioni significative nella tensione di alimentazione possono danneggiare gli avvolgimenti.
• Infiltrazioni di Umidità: L'umidità può causare cortocircuiti, corrosione dei contatti e deterioramento degli isolanti. Questo è particolarmente critico per le bobine esposte a spruzzi d'acqua o condensa.
• Danni Meccanici: Un montaggio scorretto, l'uso di attrezzi inadeguati o urti possono danneggiare fisicamente la bobina.
• Problemi alle Candele o ai Cavi: Candele usurate, con gap eccessivo o cavi d'accensione danneggiati possono aumentare il carico sulla bobina, accelerandone il deterioramento.
• Surriscaldamento: Temperature eccessive nel vano motore, specialmente in prossimità del sistema di scarico o per le bobine dirette montate sulla testa cilindri, possono compromettere l'integrità dei materiali isolanti.

Diagnosi e Sostituzione

Identificare un problema alla bobina d'accensione può essere complesso, ma alcuni sintomi sono indicatori comuni:

• Mancate Accensioni (Misfires): Il motore può funzionare in modo irregolare, con vibrazioni o perdita di potenza.
• Difficoltà di Avviamento: Il motore potrebbe faticare ad avviarsi o non avviarsi affatto.
• Aumento dei Consumi di Carburante: Una combustione inefficiente dovuta a scintille deboli o assenti porta a un maggiore consumo.
• Aumento delle Emissioni Inquinanti: La combustione incompleta produce maggiori quantità di idrocarburi incombusti e altri inquinanti.
• Accensione della Spia "Check Engine": L'ECU rileva anomalie nel sistema di accensione e segnala il problema.

La verifica del funzionamento di una bobina d'accensione può essere effettuata tramite un ohmmetro, misurando la resistenza degli avvolgimenti primario e secondario. Valori al di fuori delle specifiche del costruttore indicano un problema. Un'altra verifica, sebbene meno precisa, consiste nell'osservare la scintilla generata dalla candela: una scintilla blu intensa indica una buona erogazione di tensione, mentre una scintilla debole, arancione o assente suggerisce un malfunzionamento della bobina o dei suoi collegamenti.

La sostituzione di una bobina d'accensione, specialmente nei sistemi con bobine dirette, è generalmente un'operazione accessibile. È fondamentale localizzare correttamente le bobine (spesso sopra le candele), scollegare la batteria e procedere con la rimozione con cautela, utilizzando gli attrezzi appropriati per evitare danni. Se si incontrano difficoltà o non si è sicuri della procedura, è sempre consigliabile rivolgersi a un professionista qualificato.

Conclusioni sull'Importanza

In sintesi, la bobina d'accensione è un componente vitale che trasforma la modesta energia elettrica della batteria in un potente impulso capace di innescare la combustione. La sua evoluzione tecnologica, dalle prime bobine a tazza immerse nell'olio alle moderne bobine dirette integrate, riflette la continua ricerca di maggiore efficienza, affidabilità e prestazioni nei motori automobilistici. Una corretta manutenzione, la consapevolezza dei potenziali guasti e una tempestiva sostituzione quando necessario sono essenziali per garantire il corretto funzionamento del motore, ottimizzare i consumi e ridurre le emissioni.
